Vertex G4-ohjelmiston rakenne

Yksittäisasennus

• Oletusarvoinen asennuspaikka on C:\vxg4

• Jos asennuskansio vaihdetaan, on uusia paikka syytä laittaa ylös mahdollisia tukipalveluun liittyviä kysymyksiä varten.

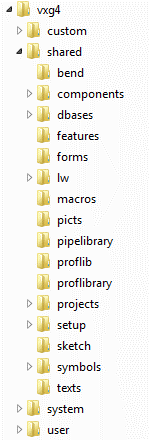

vxg4-kansio sisältää neljä kansiota:

• custom = Asiakkaan omat ns. ympäristötiedostot.

• shared = Asiakkaan mallit, piirustukset, tietokannat ja kirjastot, eli kaikki sellainen suunnitteludata, jonka asiakas tekee itse.

• system = Toimittajan toimittama ohjelmisto ns. ympäristötiedostoineen.

• user = Käyttäjän kotihakemisto, jossa on ns. koti-SETUP sekä muutama muu määritystiedosto ja jonne kirjoitetaan tilapäistiedostoja.

Varmuuskopioi näistä ainakin custom-, shared-kansiot sekä mahdollisesti user-kansio.

Verkkopalvelinasennus

• Asennusohjelma ehdottaa asennuspaikaksi C:\vxg4_srv, mutta se pitää täydentää siten, että asennuspaikaksi tulee \\Serverin_nimi\jaettu_hakemisto\vxg4_srv. (Asennuksesta on erillisä ohjeita)

• Kun asennuskansio vaihdetaan, on uusia paikka syytä laittaa ylös mahdollisia tukipalveluun liittyviä kysymyksiä varten.

vxg4_srv-kansio sisältää viisi kansiota:

• Client_install = Kansio jonka avulla verkkokäyttäjä-asennus asennetaan työasemille eli ”Client-koneille”.

• custom = Asiakkaan omat ns. ympäristötiedostot.

• shared = Asiakkaan mallit, piirustukset, tietokannat ja kirjastot, eli kaikki sellainen suunnitteludata, jonka asiakas tekee itse.

• system = Toimittajan toimittama ohjelmisto ns. ympäristötiedostoineen.

• user = Käyttäjien kotihakemiston ”emo-kansio”, jossa on ns. koti-SETUP sekä muutama muu määritystiedosto.

Varmuuskopioi näistä ainakin custom-, shared- ja user-kansio.

Työasema-asennus

• System = Sisältää vain programs ja programs64-kansiot, joissa on ohjelman ajamiseen tarvittavat tiedostot

• User = Käyttäjien kotihakemiston ”emo-kansio” ja käyttäjän omta varmuuskopiot.

bend = Ohutlevyjen aukilevitykseen liittyviä venymätaulukkoja.

components = Komponenttikirjasto, eli komponentit joita käytetään kokoonpanoissa osina.

dbases = Tietokannat, joita käytetään mm. mallien ja piirustusten arkistointiin.

features = Piirrekirjasto, eli piirteet, joita käytetään osien mallintamiseen.

forms = Nykyisin tämän pitäisi olla tyhjä, mutta vanhoissa asennuksissa siellä voi olla tietokantojen käsittelyyn liittyviä näyttö- ja listaustiedostoja.

lw = Lightworks-visualisointiin liittyviä tiedostoja.

macros = Nykyisin tämän pitäisi olla tyhjä (vert. ed. forms-kansio)

picts = Mallit ja piirustukset jotka eivät kuulu mihinkään projektiin.

pipelibrary = Putkikomponenttikirjasto. Käyttö edellyttää putkisto-optiota.

proflib = ”Jäänne”, jossa on 2D-profiilirakennesuunnittelun tarvitsemat toimittajan tekemät sekä mahdolliset asiakkaan lisäämät profiilit.

proflibrary = Profiilirakennekirjasto, käyttö edellyttää profiilirakenne- suunnitteluoptiota.

projects = Projekteihin kuuluvat mallit ja piirustukset.

setup = ”Jäänne”, jossa on oikeastaan vain DBMENU, koska muut asetus- tiedostot on siirretty asetusarvoihin.

sketch = Luonnoskirjasto, jossa on osamallien luonnoksia.

symbols = symboli- ja 2D-komponenttien kirjasto, sis. mm asiakkaan omat piirustuslomakkeet.

texts = Nykyisin tämän pitäisi olla tyhjä (vert. ed. forms-ja macros-kansiot)

• Vertex käyttää  ensisijaisesti system-kansion alta löytyviä määrittely-tiedostoja, mutta jos saman niminen tiedosto löytyy vastaavasta alakansiosta custom-kansion alta, niin sitten ohjelma käyttää sieltä löytyviä määrittelytiedostoja.

• Tämän takia asiakkaan ympäristössä saattaa olla tietokantojen käsittelyssä ja listauksessa erilaista toiminnallisuutta, kuin vasta asennetussa neitseellisessä ympäristössä.

• Tällaiset poikkeamat voivat tulla ilmi keskusteluissa Vertex Systems Oy:n tukipalvelun kanssa, tai ne voivat käydä ilmi luettaessa ohjeita.
