Piirteentunnistus

Tunnista viiste- ja pyöristysketjuja sekä muita muotoja importoiduista osista

Helpota työskentelyä importoitujen mallien kanssa piirteentunnistuksen avulla

G4:n piirteentunnistus on pintojen valinnan apuväline. Tunnistus lähtee käyttäjän valitsemasta pinnasta/pinnoista. Tunnistetut saman piirteen pinnat jäävät valituksi ja niihin voi kohdistaa muita G4:n toimintoja, esimerkiksi “Pinnat” -valikontyökaluja.


Piirteentunnistus

-

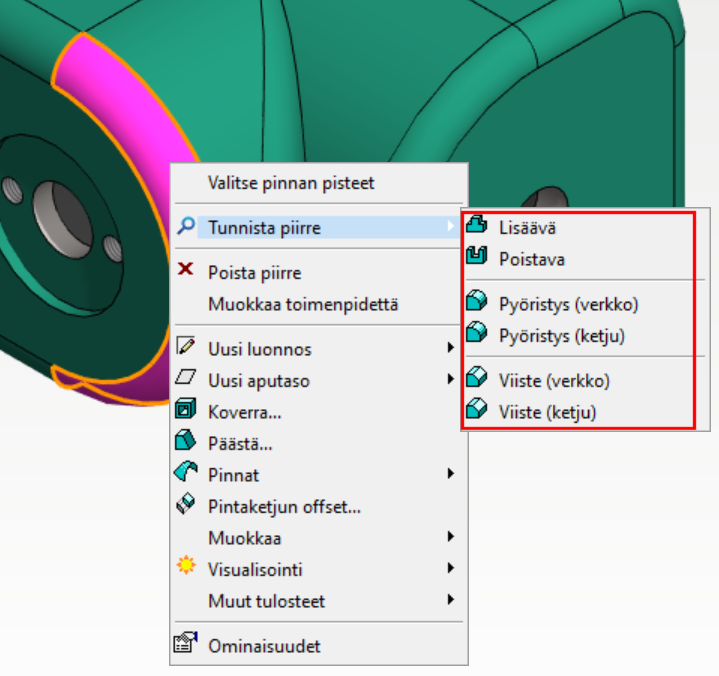

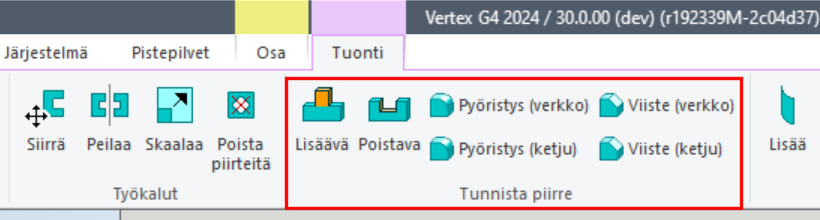

Piirteentunnistuksen voit käynnistää työkaluvalikoista tai tilannekohtaisesta valikosta. Käyttöliittymän ribbonissa tuonti-välilehdellä, lähtopinnan/pintojen ei tarvitse olla valmiiksi valittuna, tilannekohtaisesta valikosta käynnistettynä pinnat tulee olla valittuna.

Verkon ja ketjun ero

Pyöristys- ja viistevalinnassa voit valita joko verkon tai ketjun. Verkko tarkoittaa, että ohjelma pyrkii valitsemaan kaikki pyöristykset, jotka kytkeytyvät mistä tahansa suunnasta valitun pinnan jatkeena olevaan pyöristysketjuun.

Ketju-valinta taas pyrkii valitsemaan saman suuntaisesti jatkuvan ketjun, mutta ei risteäviä pyörityksiä.
