6. Laatikko
Harjoitus 6: Laatikko
Versio yhteensopivuus
Harjoitus on toteutettu 25.0 (Vertex 2019) versiolla.
Tässä harjoituksessa opimme
- Tutustumme taivutuspiirteen optioihin.
- Mallintamaan limitetyn reunan. (Mallissa on käytetty liioiteltua paksuutta, jotta esimerkkikuvista on saatu selkeämpiä)
Käytetyt toiminnot
- Luonnostelu + toimenpide: Ohutlevy.
- Taivutuspiirre (ilman reunojen trimmausta).
Luo uusi osamalli
- File > Uusi > Osa
- Anna tunnus.
- Täytä arkistotiedot.
- Valitse olemassa oleva projekti tai tee uusi projekti.

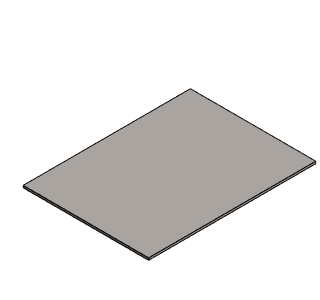

Mallinna pohja
- Koko 160*120*2
- Ohjeet voit katsoa: 1. Ohutlevymallin aloitus

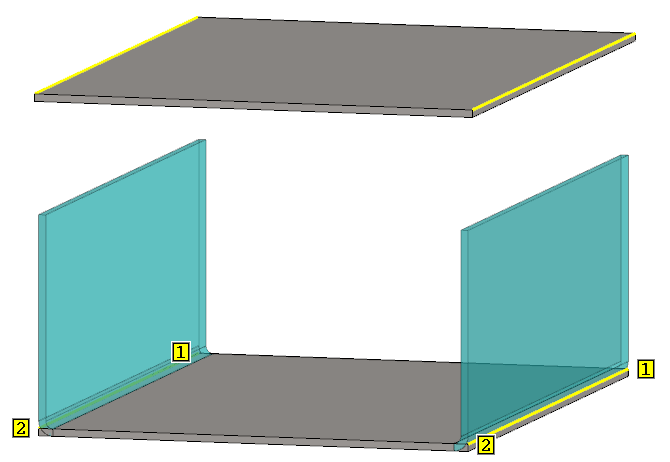

Tee pitkän sivun taivutuspiirteet
- Valitse levyn yläpinnan pitkät reunaviivat.
- Tilannekohtainen toiminto: Lisää taivutuspiirre.
- Säde: 2
- Kulma A: 90
- Pituus L: 60
- Muut arvot: 0
- Valitse optio: Säilytä ulkomitat.

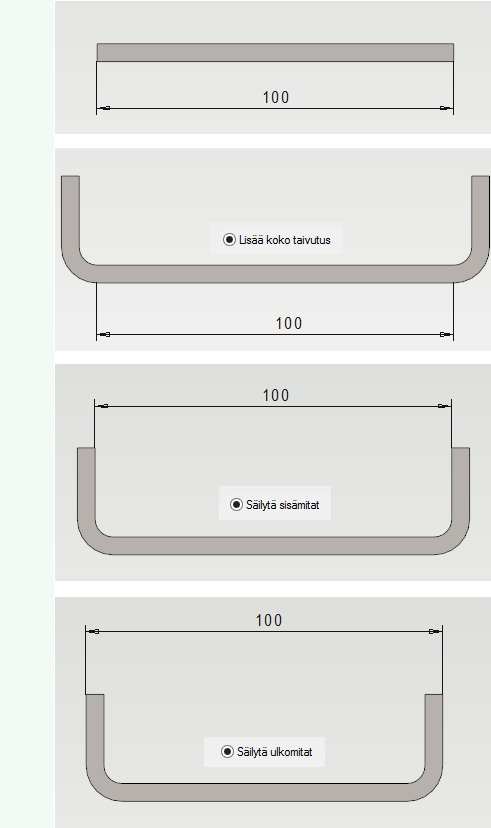

Taivutuksen optiot
Alla esimerkissä on 100mm leveä pohja, johon on käytetty optioita:
- Lisää koko taivutus
- Säilytä sisämitat
- Säilytä ulkomitat

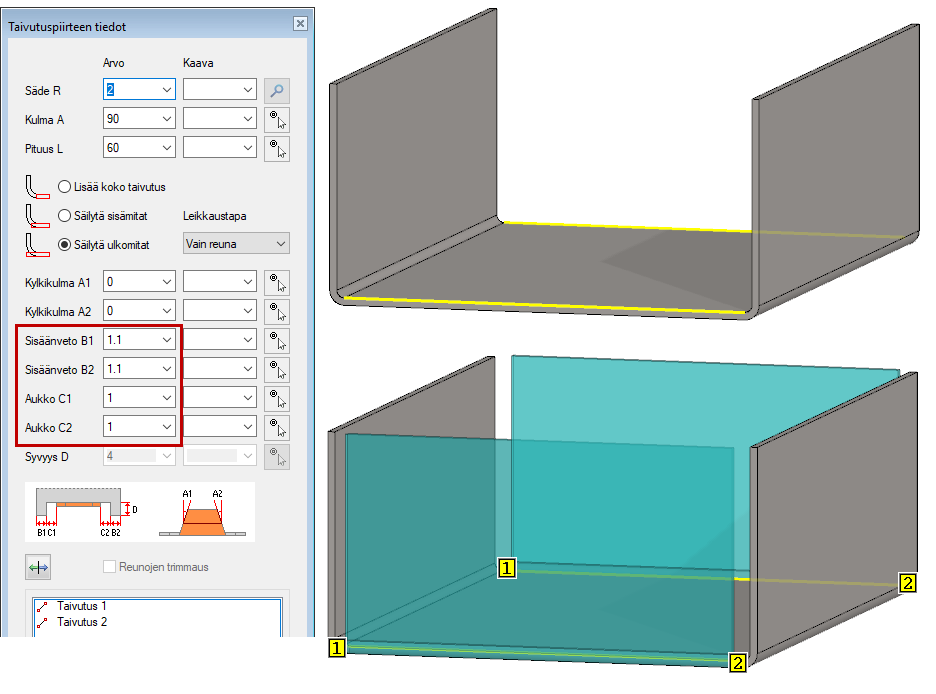

Lisää lyhyen sivun taivutukset
- Valitse pohjan yläpinnan reunaviivat.
- Tilannekohtainen toiminto: Lisää taivutuspiirre.
- Säde: 2
- Kulma A: 90
- Pituus L: 60
- Sisäänveto B1 ja B2: 1.1 (Tällä arvolla tehdään tilaa seuraavan vaiheen limitetylle taivutuspiirteelle yhdessä aukkojen C1 ja C2 arvojen kanssa.)
- Aukko C1 ja C2: 1 (Tämä arvo mahdollistaa järkevän valmistettavuuden).
- Kylkikulmat: 0
- Valitse optio: Säilytä ulkomitat.
- Älä ota mukaan optiota Reunojen trimmaus.

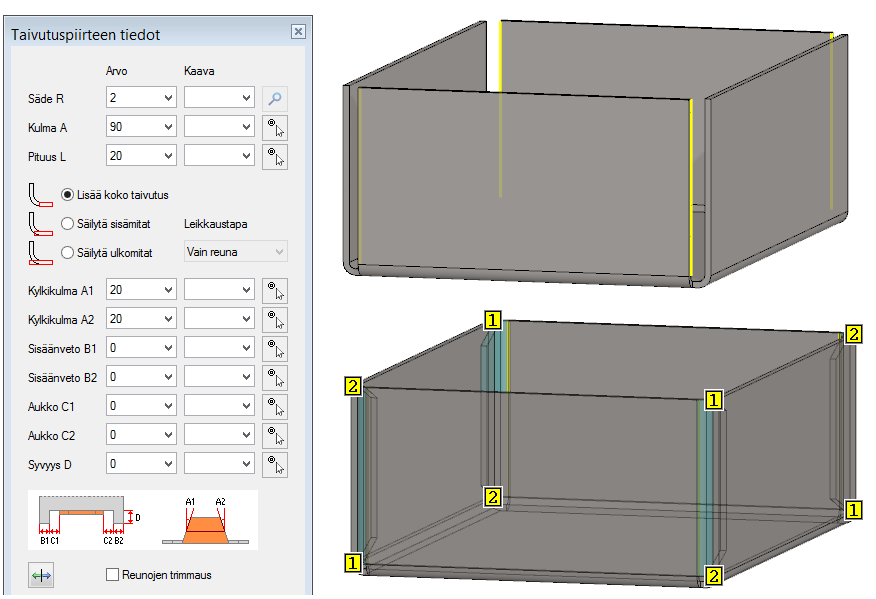

Lisää limittyvät taivutuspiirteet
- Valitse päätyjen sisäsyrjien reunaviivat (4 kpl).
- Tilannekohtainen toiminto: Lisää taivutuspiirre.
- Säde: 2
- Kulma A: 90
- Pituus L: 20
- Kylkikulma A1 ja A2: 20
- Muut arvot: 0
- Optio: Lisää koko taivutus.

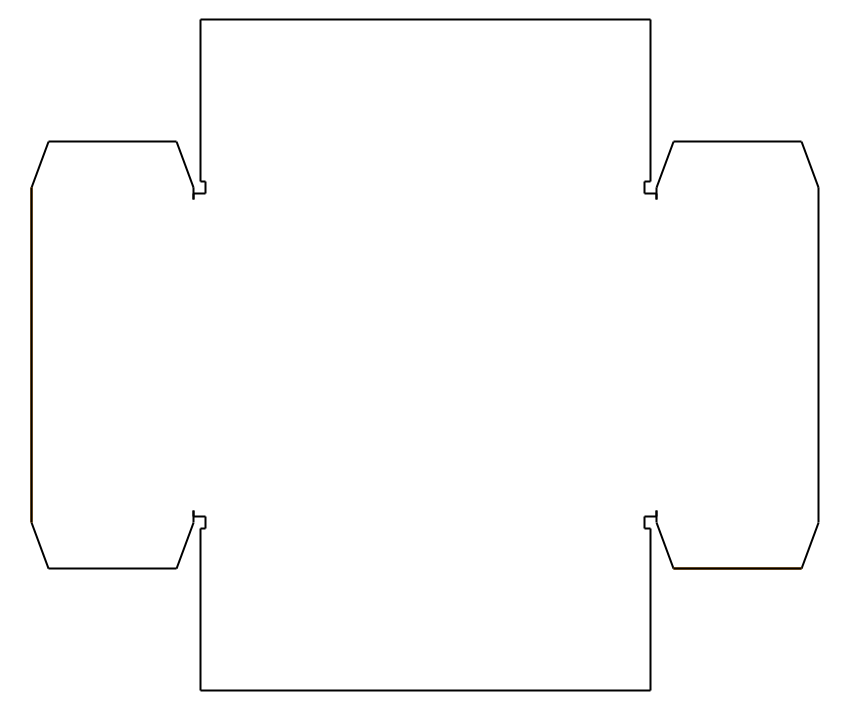

Luo aukilevityspiirustus
- Napsauta piirrepuusta: Piirustukset.
- Tilannekohtainen toiminto: Uusi piirustus.
- Valitse projektio: aukilevitys.
- Mittakaava: 1:1

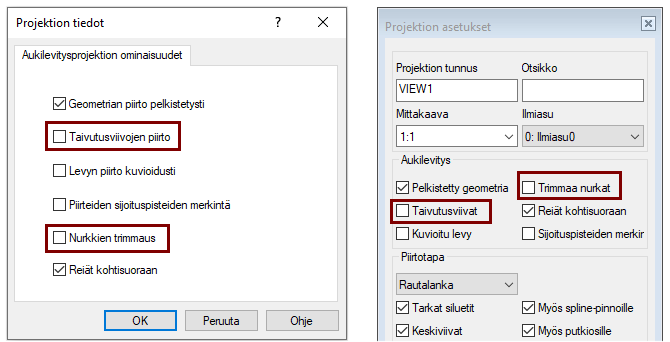

Valitse haluamasi piirtotavan optiot

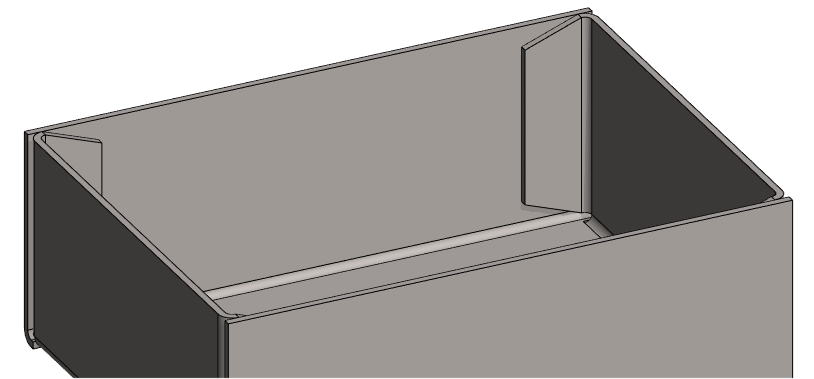

Toinen tapa
- Pitkien sivujen trimmaus on tässä erilainen, kuin edellisessä mallissa.
- Tässä on yksi piirre vähemmän, kuin edellisessä.

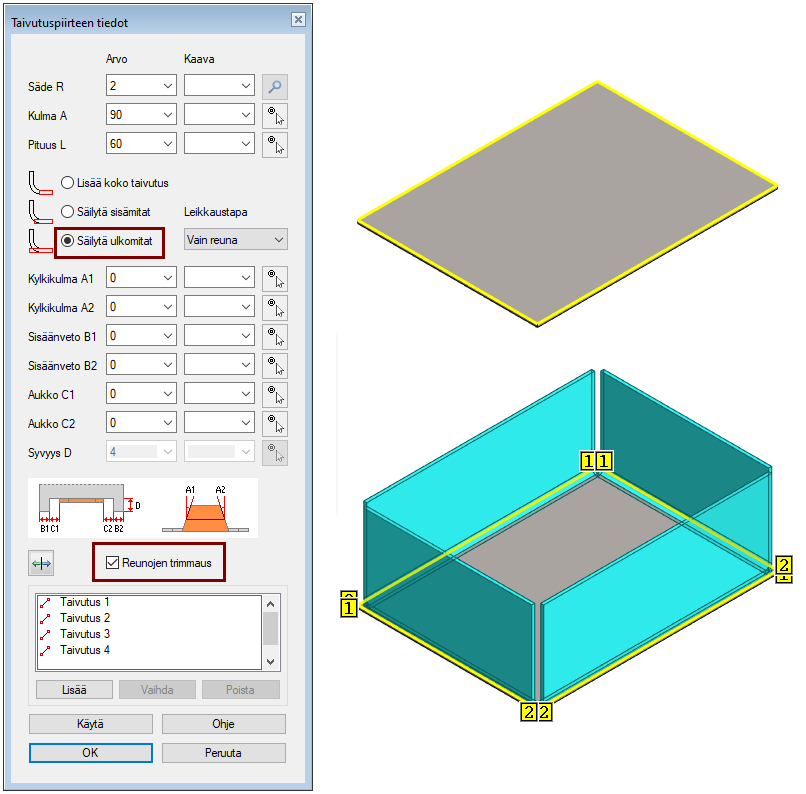

Mallinna laatikon pystysivut
- Napsauta levyn yläpintaa.
- Tilannekohtainen toiminto: Lisää taivutuspiirre.
- Säde R: 2
- Kulma A: 90
- Pituus L: 60
- Valitse optio: Säilytä ulkomitat.
- Valitse optio: Reunojen trimmaus.
- OK.

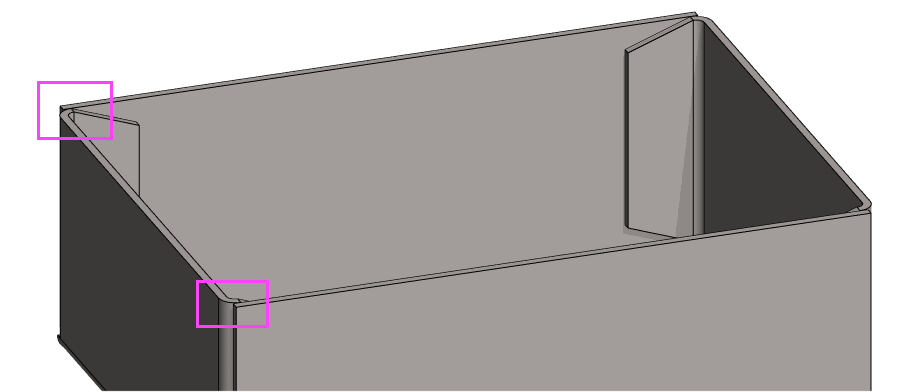

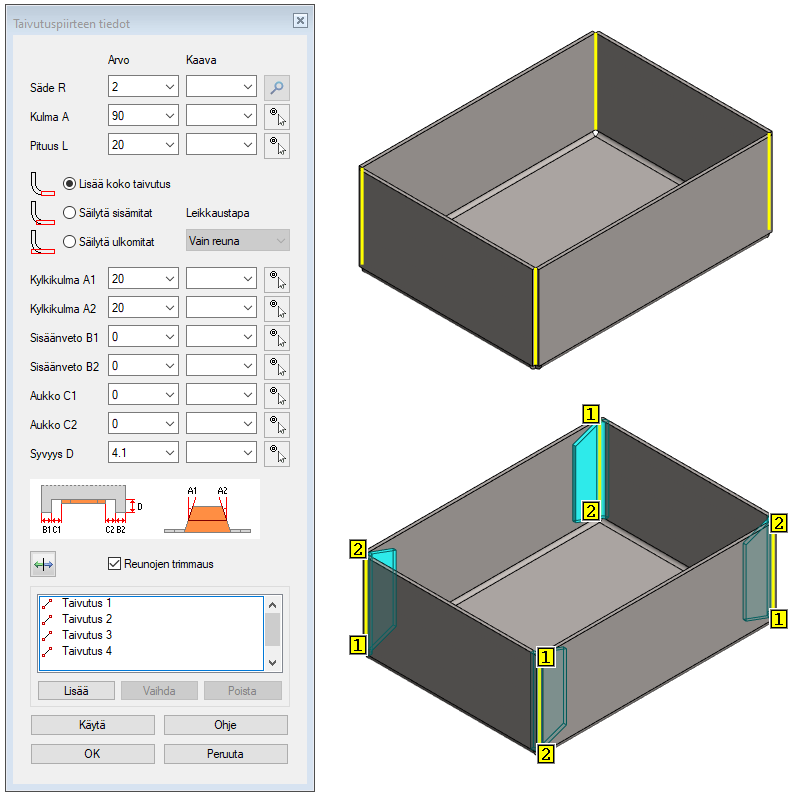

Mallinna limittyvät liepeet
- Valitse päätyjen sisäpuoliset pystyviivat (4 kpl)
- Tee se huolellisesti, sillä sivujen pystyviivat ovat vain 0.17mm päässä niistä. Zoomaa tarvittaessa lähemmäs.
- Tilannekohtainen toiminto: Lisää taivutuspiirre.
- Säde R: 2
- Kulma A: 90
- Pituus L: 20
- Valitse optio: Lisää koko taivutus.
- Kylkikulmat A1 ja A2: 20
- Syvyys D: 4.1 (4.1 = 2+2+0.1 = Levyn paksuus + taivutussäde + työvara)
- Muut arvot: 0
- OK.

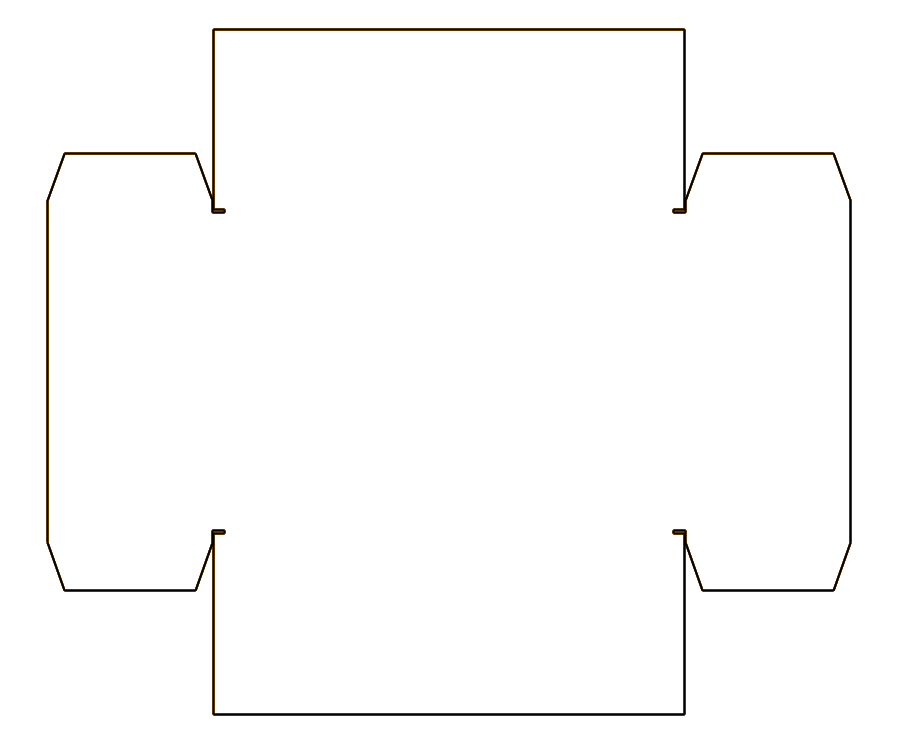

Luo aukilevityspiirustus
- Napsauta piirrepuusta: Piirustukset.
- Tilannekohtainen toiminto: Uusi piirustus.
- Valitse projektio: aukilevitys.
- Mittakaava: 1:1
Tallenna malli
- File > Tallenna tai paina
