8. Kääntyvä yhde

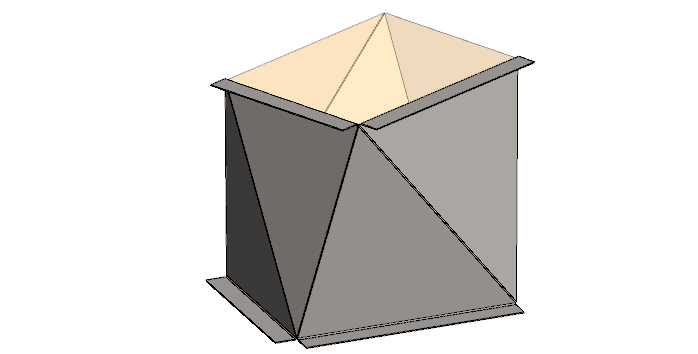

Harjoitus 8: Kääntyvä yhde

Versio yhteensopivuus

Harjoitus on toteutettu 25.0 (Vertex 2019) versiolla.




Tässä harjoituksessa opimme

  • Käyttämään jigiä ohutlevyosien mallintamiseen.
  • Paikoittamaan osia yhtenevyysehtojen avulla.



Käytetyt toiminnot

  • Uusi > Osa.
  • Pintaketjun offset.
  • Taivutuspiirre.
  • Kokoonpanossa: Leikepöytä > Kopioi / Liitä.
  • Kokoonpanossa: Yhtenevyysehdot pintojen ja yhtenevyysehdot viivojen välillä.

Päävaiheet

  • Tee koonnassa uusi osa.
  • Kopio Jigi-osan pintaketju tilavuusmalliksi.
  • Lisää taivutuspiirteet.
  • Kopioi osat
  • Paikoita osat ehtojen avulla.

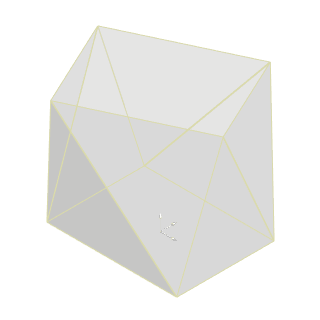

Lähtötilanne

On mallinnettu kokoonpano, jossa kääntyvän yhteen aukko on mallinnettu.

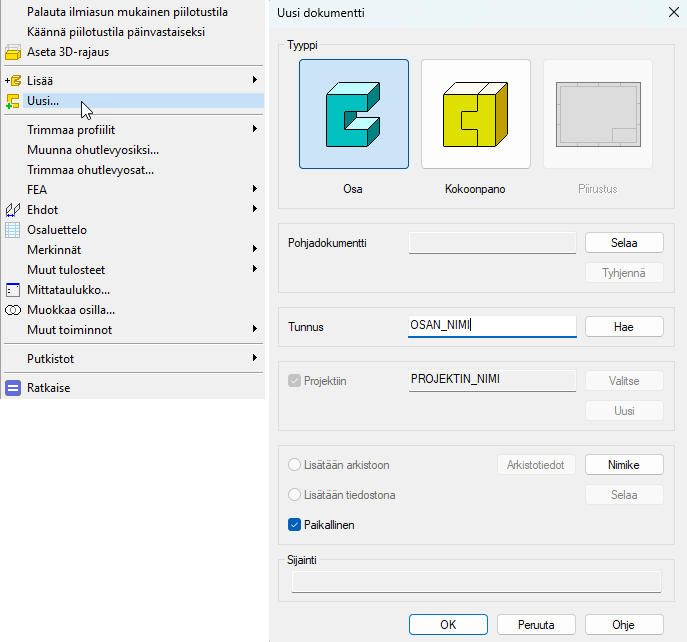

Tee koonnassa uusi osa

  • Tilannekohtainen toiminto: Uusi > Osa.

  • Anna tunnus ja arkistotiedot.
  • Hyväksy osan tallennuspaikaksi sama projekti, joka on kokoonpanolla (Tämä on yleisin tapaus).

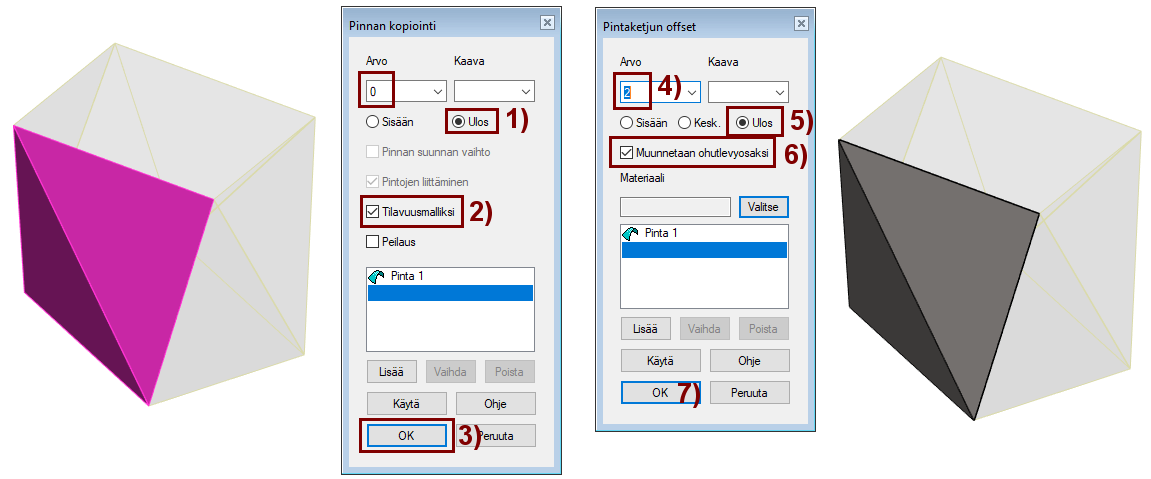

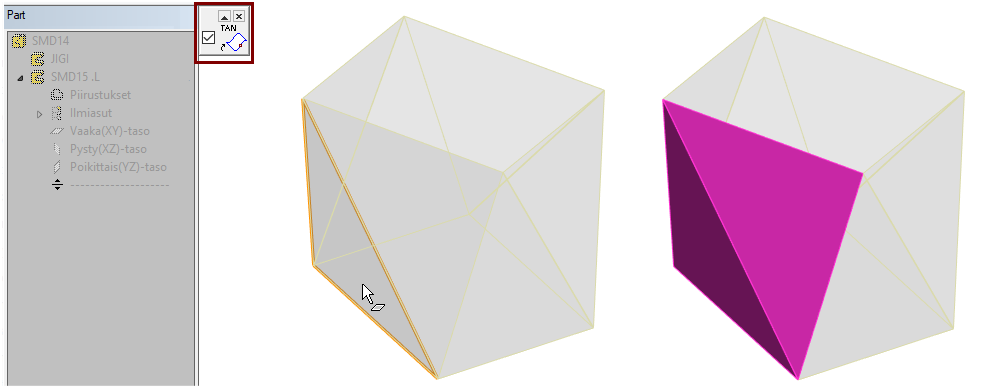

Kopioidaan kappaleen pinta ohutlevyosaksi

  • Tilannekohtainen toiminto: Pinnat > Kopioi pinta.
  • Valitse työpöydän vasemmasta yläkulmasta TAN eli tangentiaalisen pintaketjun valinta.
  • Osoita pinta.
    • Ohjelma etsii tangentiaaliset pinnat.
  • Tilannekohtainen valinta: OK
    • Dialogi Pinnan kopiointi avautuu.



  • Jätä arvo: 0 (Pinta kopioidaan täsmälleen samalle paikalle referenssipinnan kanssa)
  • Valitse suunta: Ulos. Kuvassa 1).
  • Valitse: Tilavuusmalliksi. Kuvassa 2).
  • OK. Kuvassa 3).
    • Dialogi Pintaketjun offset avautuu.
  • Syötä pellin paksuuden arvo: 2. Kuvassa 4).
  • Valitse suunta: Ulos, jos JIGI-osa on mallinnettu tulevan kanava-aukon mittoihin. Kuvassa 5).
  • Valitse Muunnetaan ohutlevyosaksi. Kuvassa 6).
  • OK. Kuvassa 7).

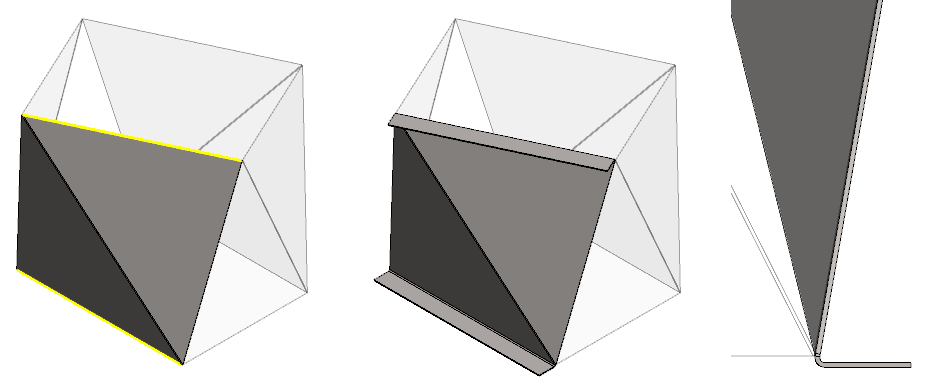

Lisää peltiin kiinnitysreunat

  • Valitse ulkosyrjältä viivat.
  • Tilannekohtainen toiminto: Lisää taivutuspiirre.
  • Anna sopivat arvot:
    • Säde R: 2
    • Kulma A: 90 (tai 100)
    • Pituus L: 40

Ohjelma ehdottaa kulmaksi 90. Voit hyväksyä sen katsoa näyttääkö kappale kelvolliselle.

  • Käännä projektio vaikkapa: Vasemmalta
  • Tarvittaessa muokkaa Taivutuspiirrettä (vaikkapa tupla-napsauttamalla sitä piirrepuusta) ja kokeile muita arvoja.
  • Näillä mitoilla olevalle kappaleelle 100 asteen kulma näytti hyvälle.

Poistu OK:lla pellin osamallista kokoonpanoon

  • Tämä toiminto tallentaa mallin automaattisesti.




Tee vastaavasti toinen pelti

  • Tilannekohtainen toiminto: Uusi > Osa.
  • Tilannekohtainen toiminto: Pinnat > Kopioi pinta.
  • Lisää reunoihin taivutuspiirre (tässä kappaleessa 96.4° kulma näytti hyvälle)


Taivutuskulma voitaisi myös osoittaa, jos JIGI-osaan olisi mallinnettu ohjausviivat pohjan ja yläpinnan tasoon.

  • Tällöin taivutuspiirteen kulman annon sijaan olisi voitu osoittaa suunta.

Poistu OK:lla toisen pellin osamallista kokoonpanoon

  • Tämä toiminto tallentaa mallin automaattisesti.

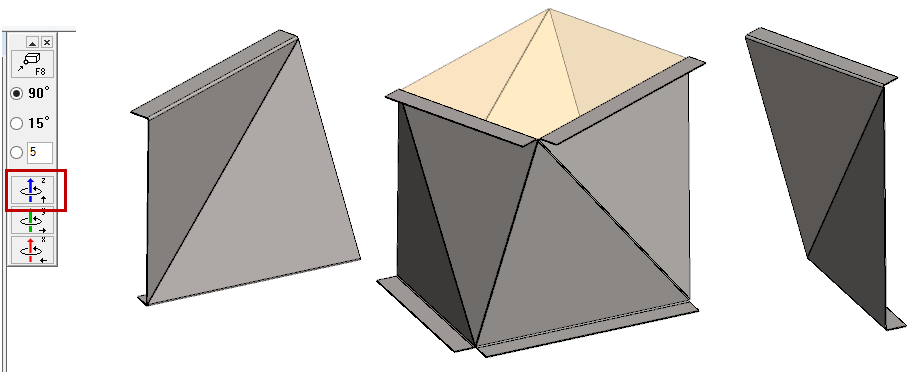

Täydennä kokoonpano kopioimalla pellit

  • Valitse osa
  • Tilannekohtainen toiminto: Leikepöytä > Kopioi.
  • Tilannekohtainen toiminto: Leikepöytä > Liitä.
    • Käännä osaa ennen sijoitusta kaksi kertaa 90° sinisen akselin ympäri.

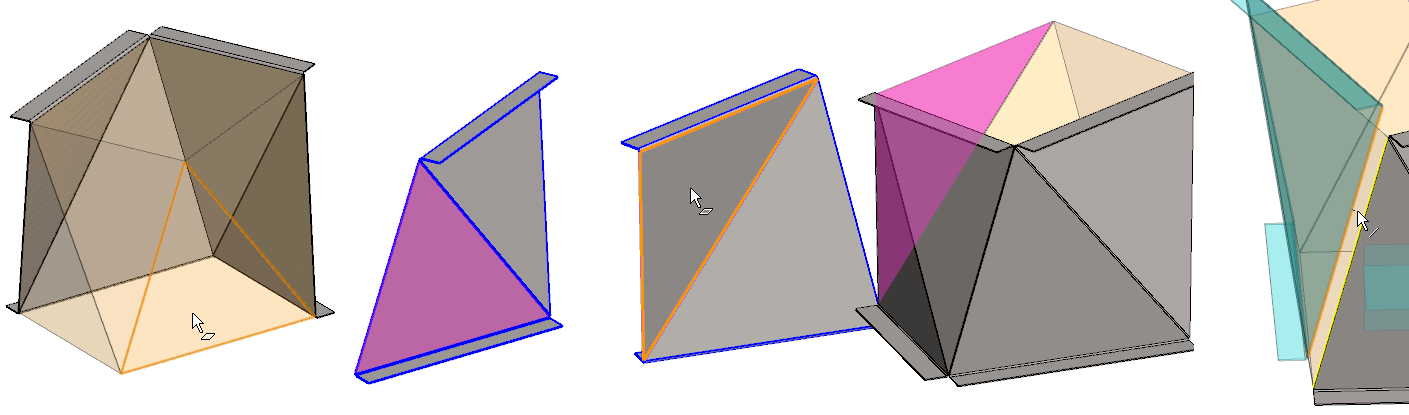

Lisää ehdot, joilla pellit paikoittuvat

Kumpaankin peltiin tulee kolme Yhtenevyys-ehtoa.

  • Kaksi pintaparia
  • Yksi viivapari.

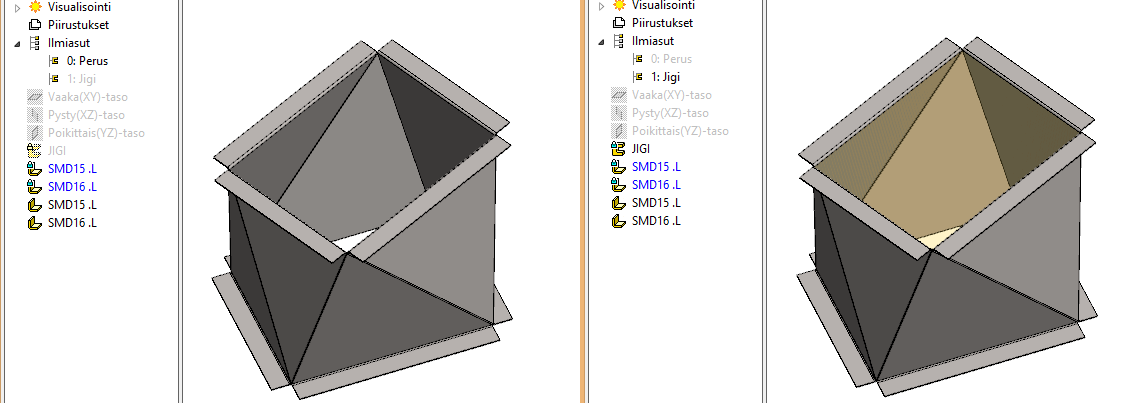

Koontamallin "siivous" eli JIGI-osan piilotus

Kokoonpanoon kannattaa tehdä uusi ilmiasu, jossa JIGI-osa on näkyvissä ja piilottaa se O: Perus-ilmiasussa.

  • Valitse piirrepuusta: Ilmiasut.
    • Tilannekohtainen toiminto: Lisää ilmiasu.
  • Valitse tuo uusi ilmiasu: 1: Ilmiasu1
    • Tilannekohtainen toiminto: Ominaisuudet.
    • Anna sille toinen nimi: esim. Jigi.
  • Aktivoi ilmiasu: 0: Perus (Joko kaksois-napsauttamalla tai tilannekohtaisella toiminnolla)
  • Valitse JIGI-osa
    • Tilannekohtainen toiminto: Piilotus > Piilota.
  • Valitse ilmiasu: 0: Perus.
    • Tilannekohtainen toiminto: Päivitä piilotustila.

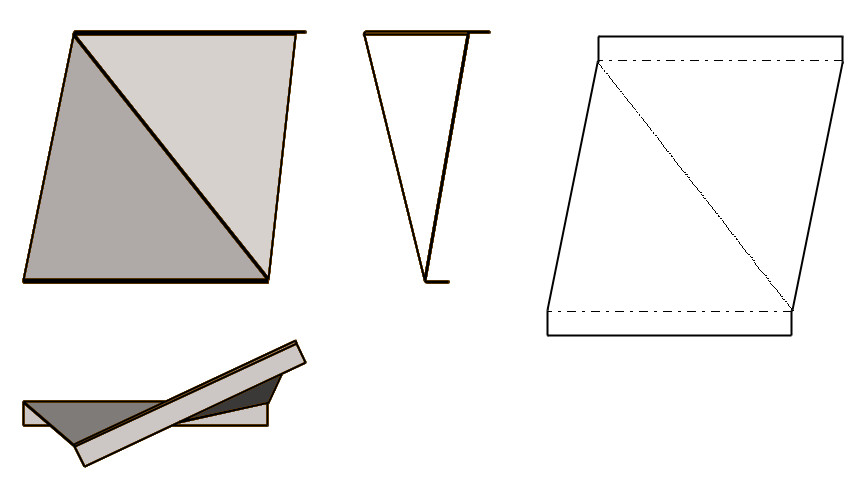

Tee osille piirustukset

Ota kumpikin osista vuorollaan muokattavaksi.

  • Anna osille raaka-aine (katso harjoitusta: 2. Kotelo)
  • Tee piirustus.
    • Valitse mittakaava (1:5 jolloin geometria mahtuu A3-lomakkeelle)

Tallenna osan piirustus: File > Tallenna tai paina

tai
.

  • Poista piirustus ruudulta.
  • Palaan koontaan: OK.

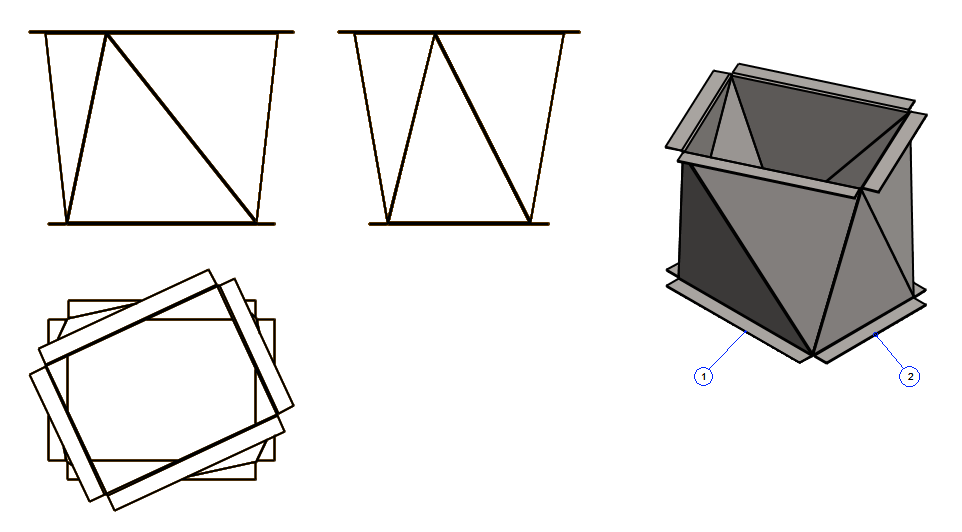

Tee kokoonpanolle piirustus

Tee piirustus:

  • Valitse projektiot, esim. edestä, päältä, vasemmalta ja ISO, 45 etuoikealta.
  • Valitse mittakaava (1:5 jolloin geometria mahtuu A3-lomakkeelle)
  • Lisää osanumerot: Piirustus > Koneensuunnittelu > Osaluettelo > Osanumero.
    • Numeroi > Numero
    • Poistu dialogista.
    • Osoita osa (1 ja 2) ja osanumero-pallon paikka.





Tallenna kokoonpanon piirustus

  • File > Tallenna tai paina
    tai
    .
  • Poista piirustus työpöydältä.

Tallenna malli

  • File > Tallenna tai paina
    tai
    .





Lataa tästä yhteen kokoonpanomalli (VX_SMD9.vxz).

  • Sisältää Jigin ja molemmat erilaiset pellit VX_SMD10 ja VX_SMD11.





Video

Kesto 3min 11sek

Huomaa

Saat videolle parhaan kuvalaadun, kun katselet sitä:

  • Kokokuvamoodissa.
  • Tarkkuudella 1080pHD.
