Harjoitus on toteutettu 26.0 (Vertex 2020) versiolla ja päivitetty versioon 28.0.
Tässä harjoituksessa opimme
Tekemään oman profiilin ja kirjastoimaan sen.
Lisäämään profiilille mittamuuttujat ja mittataulukon.
Lisäämään profiilin poikkileikkaukselle visualisointimateriaalin, joka näkyy lopullisessa profiilissa.
Lisäämään profiilin poikkileikkaukselle tiheyden, joka auttaa profiilin painon laskennassa.
Käytetyt toiminnot:
Luonnostelu: Kahden pisteen suorakulmio, kahden pisteen viiva, pyöristys, etäisyys, symmetrisyys- ja yhtenevyysehdot.
Toimenpide: Poikkileikkaus.
Mittataulukko.
Tallenna piirre > Profiilikirjastoon.

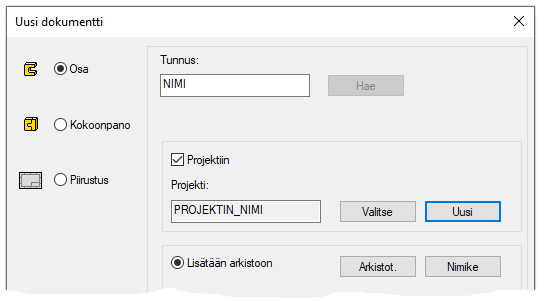

Tee uusi osamalli

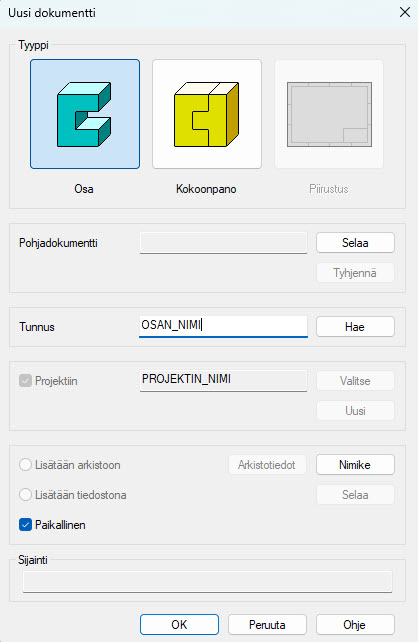

File > Uusi > Osa. (Anna nimi ja arkistotiedot ja tee uusi projekti tai valitse vanha projekti).
Profiilin poikkileikkaukseksi kelpaava malli
Mallissa saa olla vain yksi historiavaihe, eli yksi luonnos.
Luonnos täytyy tehdä vaaka(XY)-tasoon.
Osamalliin ei lisätä kahvaa, kuten kirjastoitaviin piirteisiin tai komponentteihin.
Huomaa että kirjastoidun poikkileikkauksen oletus-sijoituspiste on luonnoksen origo.
Sijoituspistettä voidaan vaihtaa pyyhkäisyä tehtäessä.

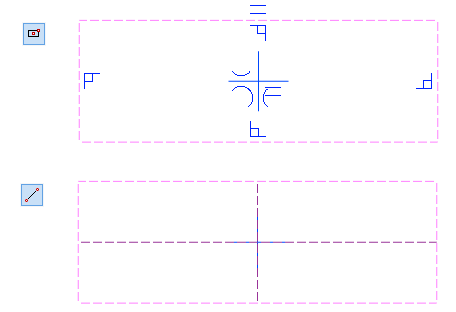

Tee mallin ainoa luonnos
Suorakulmiota ja ohjausviivoja tarvitaan, jotta poikkileikkauksesta voidaan osoittaa nurkista ja keskeltä kiinnityspiste, kun profiilia lisätään, vaikka ko. pisteessä ei olisikaan profiilin todellista pistettä. Esim. tässä profiilissa yläreunassa on pyöristykset ja alareunassa on viisteet.
Toiminto: Uusi luonnos > Vaaka (XY)-tasoon.
Valitse viivatyyli: Ohjausviiva.
Piirrä kahden pisteen suorakulmio.
Lähde liikkeelle origosta.
Piirrä kahden pisteen viiva.
Hyödynnä viivojen keskipisteitä viivan alku- ja loppupisteinä.
Origon suhde luonnokseen
Poikkileikkauksen oletussijoituspiste on luonnoksen origossa, joten luonnos kannattaa mallintaa siten, että useimmissa tapauksissa sijoituspistettä ei tarvitsisi vaihtaa, kun profiilia tehdään.
Tähän vaikuttaa myös se miten ohjauskäyrät mallinnetaan.
Varsinkin symmetriset profiilit kannattaa mallintaa siten että profiilin poikkileikkaus sijoittuu symmetrisesti keskiristin ympärille.

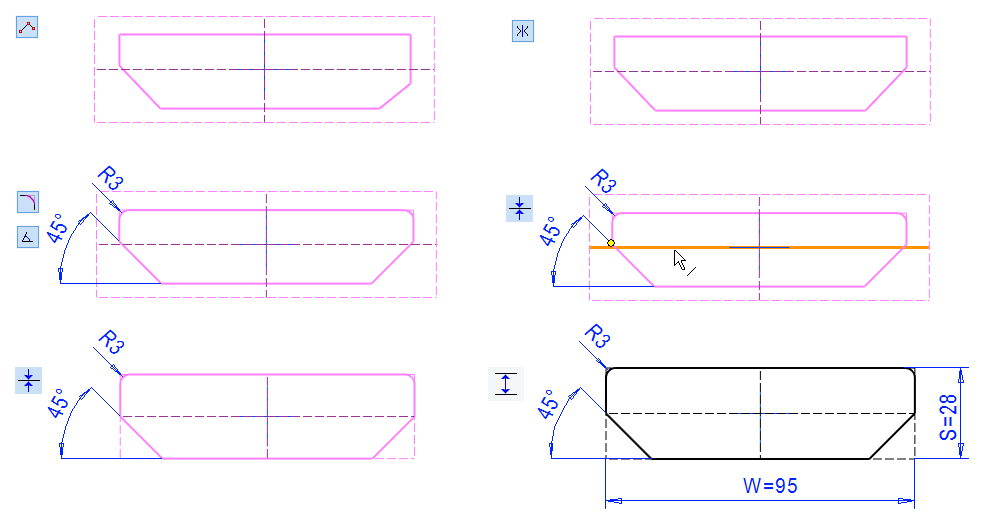

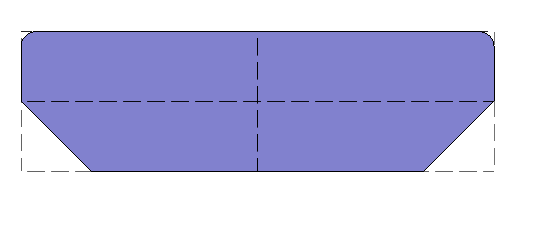

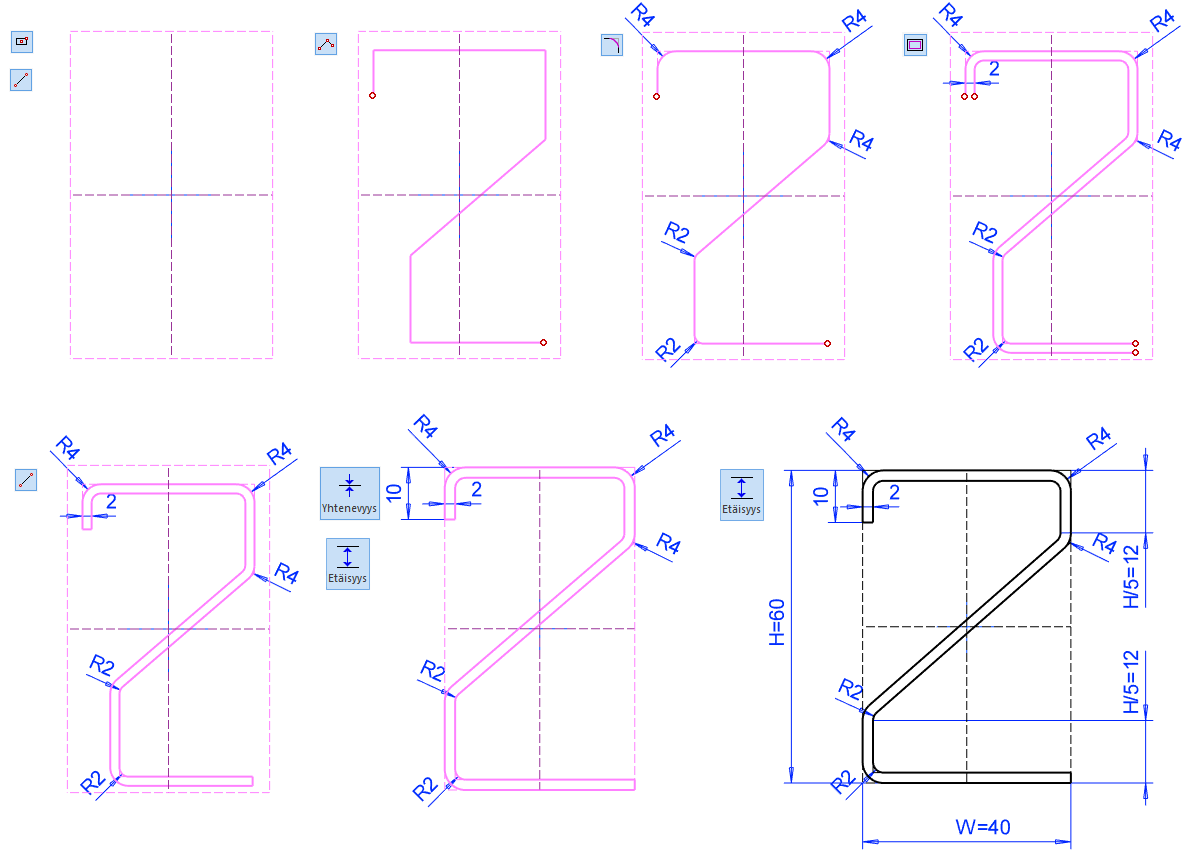

Piirrä profiilin muoto
Vaihda viivatyyli muotoviivaksi.
Piirrä muoto Murtoviivalla
Piirrä se ensin selvästi pienemmäksi, kuin ohjausviivan rajaama alue on. Tämä helpottaa mm pyöristysten lisäämistä murtoviivan nurkkiin.
Lisää symmetriaehdot pystyviivojen ja keskiristin pystyviivan välille. Samoin vinoille viivoille.
Lisää Pyöristys ylänurkkiin: 3.
Lisää yhtenevyysehto vinon viivan yläpään pisteen ja keskimmäisen vaakasuuntaisen ohjausviivan välille.
Lisää sen jälkeen yhtenevyysehdot:
Ylin muotoviiva on yhtenevä ylimmän ohjausviivan kanssa.
Alin muotoviiva on yhtenevä alimman ohjausviivan kanssa.
Vasen pystyssä oleva muotoviiva on yhtenevä vasemman ohjausviivan kanssa.
Keskeytä ehtojen anto (Esc, V tai Hiiren keskinäppäin).

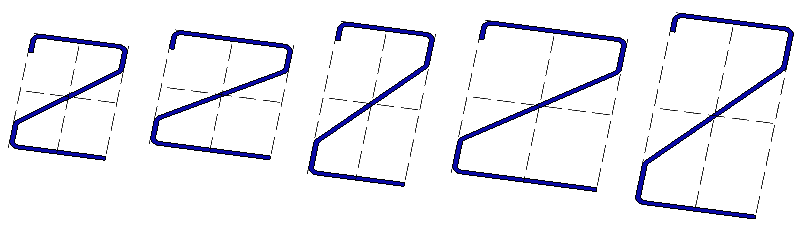

Kokeile raahata luonnosta pitämällä viivoista kiinni. Poikkileikkauksen muotojen pitäisi säilyä, vaikka mitat muuttuvat.
Ellei muoto säily, lisää tarvittavia ehtoja, jotka stabiloivat tilanteen.
Lisää lopuksi päämitat ja anna muuttujan nimi myös kaavakenttään.
Leveydelle 95 ja LEV.
Paksuudelle 28 ja PAKS.
Toimenpide:
Poikkileikkaus.
Jos geometriaa ei näy toimenpiteen jälkeen
Ota apugeometria (ohjausviivat, aputasot ja poikkileikkaukset) näkyviin G-näppäimellä tai työkalunauhan vastaavalla toiminnolla:
Lisätään poikkileikkaukselle mittataulukko
Tilannekohtainen toiminto: Mittataulukko.
Mittataulukossa pitäisi näkyä kaksi riviä LEV ja PAKS.
Ellei näy, käy muuttamassa luonnosta ja lisää mitoille em. arvot Kaava-kenttään.

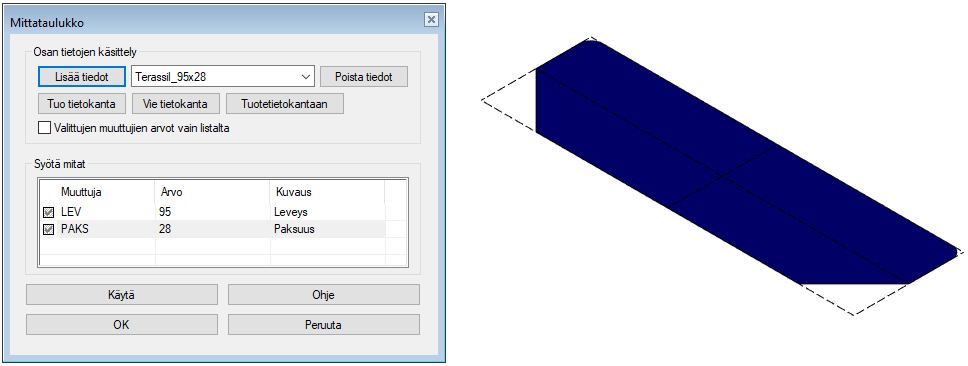

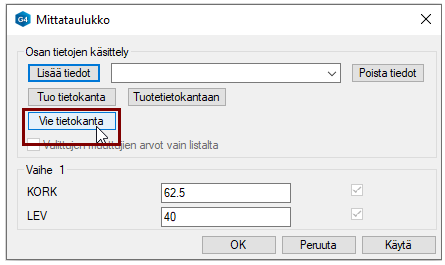

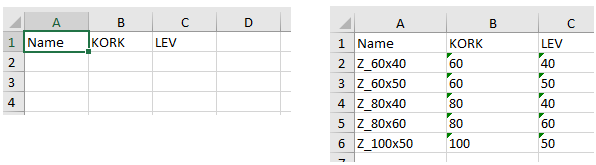

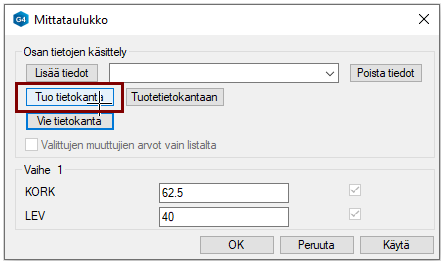

Mittataulukko:
Täydennä Kuvaus-sarakkeen tiedot, jos muuttujan nimi ei riitä.
Kirjoita ylimpään kenttää profiilin koon nimi tai tunnus, joka näkyy kokoonpanon piirrepuussa ja osaluettelossa.
Esim. 95x28 tai Terassil_95x28.
Paina Lisää tiedot-painiketta.
Kirjoita ylimpään kenttään toinen nimi (120x28 tai Terassil_120x28).
Muuta mitta-kentän LEV arvoa: 120.
Paina Lisää tiedot-painiketta.
Tallenna mittataulukon tiedot: OK-painikkeella.

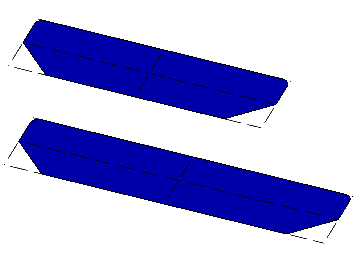

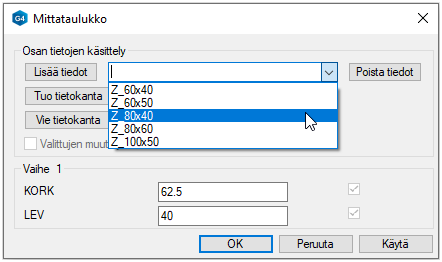

Testaa mittataulukkoa
Tilannekohtainen toiminto: Mittataulukko.
Valitse koko ylimmältä riviltä ja paina OK.

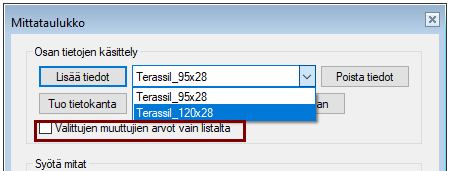

Lukittu mittataulukko
Jos valitset kohdan "Valittujen muuttujien arvot vain listalta", niin kirjastosta haetulle profiilille voit valita vain mittataulukossa olevat arvot.
Jos valintaa ei ole, voit vapaasti syöttää uudet arvot profiilia lisätessäsi.

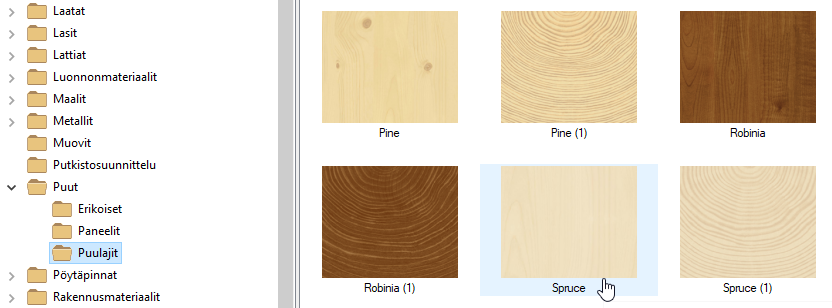

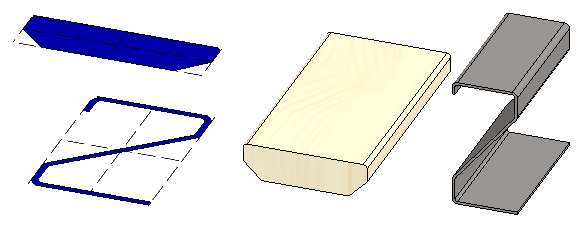

Lisää visualisointimateriaali
Kun poikkileikkaukselle tallennetaan visualisointimateriaali, niin profiili saa saman visualisointimateriaalin.
Ellet lisää poikkileikkaukselle visualisointimatariaalia ennen kirjastoon tallennusta. niin poikkileikkauksen avulla vedetty profiili on harmaa ja sen visualisointimateriaali on STEEL.
Anna materiaali tai tiheys
Jos poikkileikkaus on jotain muuta kuin oletusmateriaalia (Teräs 7850 kg/m3), niin poikkileikkaukselle kannattaa antaa nimiketietoihin ainakin raaka-aineen tiheys, jotta mallin painon laskenta antaa oikeita tuloksia.

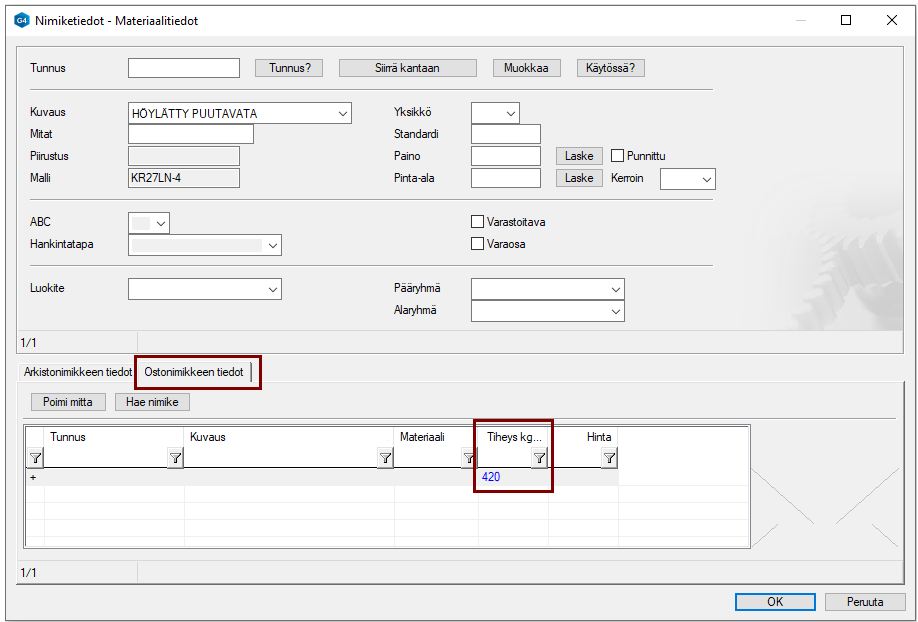

Tilannekohtainen toiminto: Nimiketiedot.
Vie kohdistin alempaa osioon ja ota tilannekohtainen toiminto: Lisää rivi perään.
Valitse välilehti: Ostonimikkeen tiedot.
Syötä Tiheys-kenttään esim. kuusen tiheys: 420.

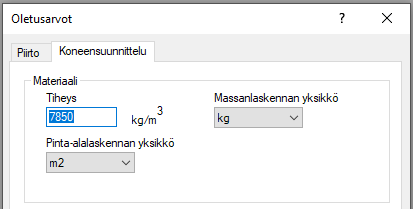

Oletusmateriaalin asettaminen
Oletusmateriaali on sama kaikille, jotka käyttävät samalle serverille asennettua Vertex G4-ohjelmaa.

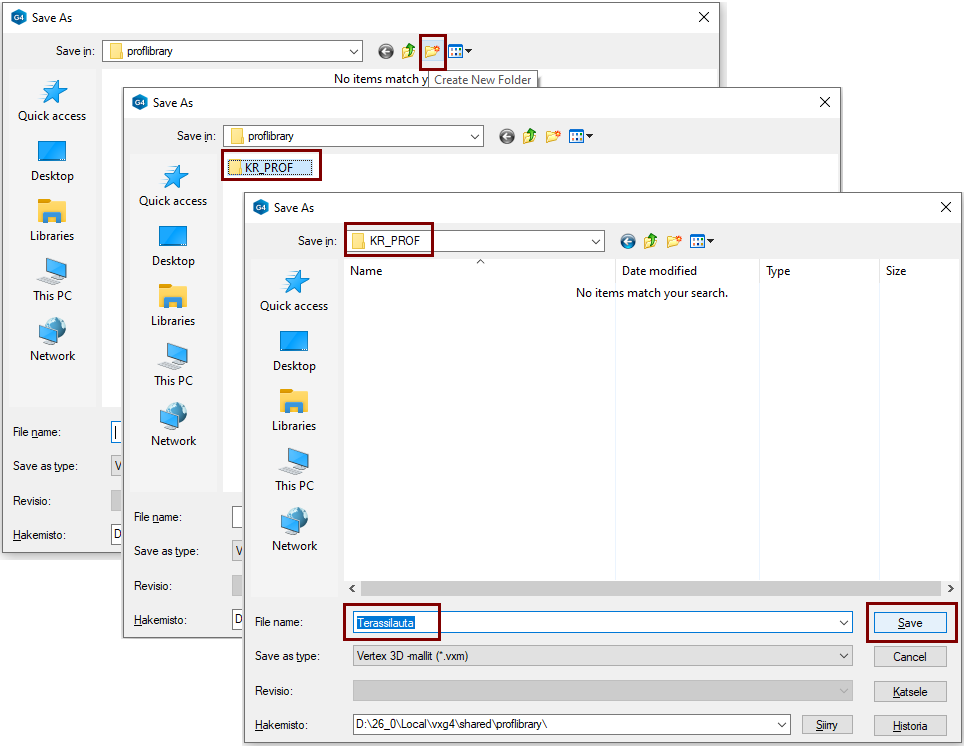

Valitse olemassa oleva kirjasto tai luo uusi kirjasto.
Anna profiili-piirteelle nimi.
Save.

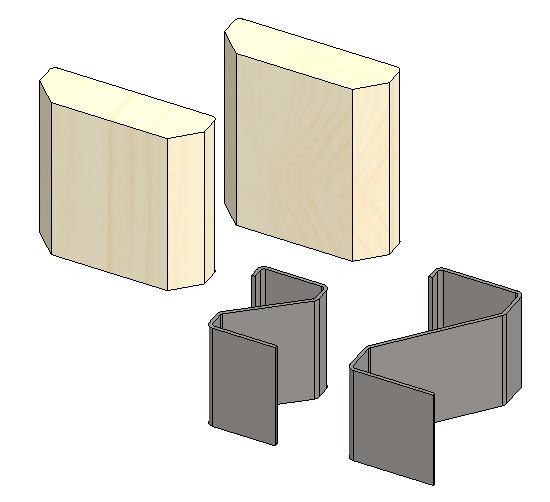

Kokeile profiiliesi lisäystä kokoonpanoon
Perusta uusi kokoonpano
Tee sinne paikallinen osa: SKELETON, jonne piirrät ohjausgeometriaa. (Tosin profiilin voit vetää myös pisteestä pisteeseen, joten paikallisen ohjauskäyräosan luonnin voit jättää myös väliin).
Lisää koontaan profiileita.
Huomaa että omat profiilisi löytyvät kirjastosta Profiilit > Omat > ....
Muista päivittää selain, jotta saat juuri lisäämäsi profiilit näkyviin.
