11. Koneistuskokoonpano

Harjoitus 11: Hitsatun rakenteen koneistus

Versio yhteensopivuus

Harjoitus on toteutettu 27.0 (Vertex 2021) versiolla.

Tässä harjoituksessa opimme

Tekemään kokoonpanossa koneistuksia, jotka eivät näy kokoonpanon osissa. Tyypillisesti tällainen tilanne on profiileista hitsattu rakenne, joka koneistetaan vasta hitsauksen jälkeen.

Käytetyt toiminnot:

Pakatun mallin tuonti Vertex-järjestelmään.
File > Tallenna uudeksi
Työstävät piirteet > Suorita.
Mallille uusi piirustus.
Osanumerointi.
Osan ominaisuudet: Osa ei näy osaluettelossa.

Nouda kokoonpanomalli, joka sisältää tarvittavat osat

Lataa tästä Vertex-projekti-zippi VX_PROF11, joka sisältää kokoonpanon ja osat.
Raahaa se Internet-selaimen downloads-kohdasta Vertex G4-ohjelman päälle.

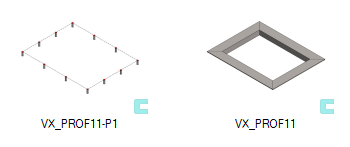

Varmista, että mallit löytyvät (B-selaimella) projektista VX_COURSE_PROF.
- Päivitä tarvittaessa selain, elleivät nuo mallit VX_AS11* heti löydy.

Avaa kokoonpanomalli

Paina
-näppäintä.
Valitse projekti: VX_COURSE_PROF
Avaa malli VX_PROF11

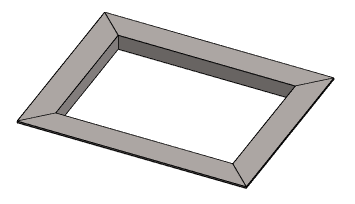

Mallissa on SKELETON-osa, jonka avulla malliin on lisätty neljä L-profiilia, sekä osa (VX_PROF11-P1), jossa on vain työstäviä työkaluja.

Hyödylliset pikanäppäimet

= Näyttää tai piilottaa apugeometrian (ohjausviivat, poikkileikkaukset ja aputasot).

= Näyttää tai piilottaa työstävät piirteet eli työkalugeometrian.

Tallenna malli omaan projektiisi

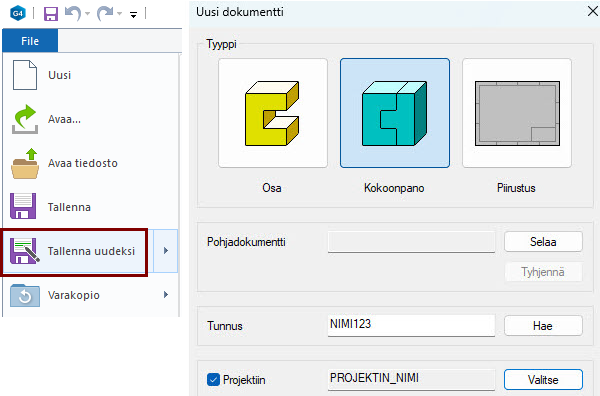

Toiminto: File > Tallenna uudeksi.
Anna tunnus.
Täytä arkistotiedot.
Valitse olemassa oma projektisi tai tee uusi projekti.

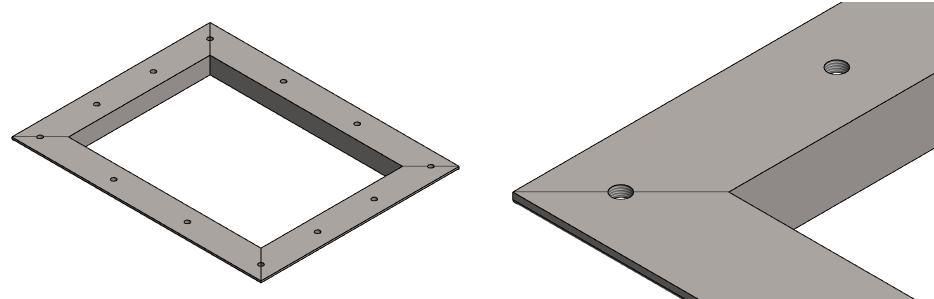

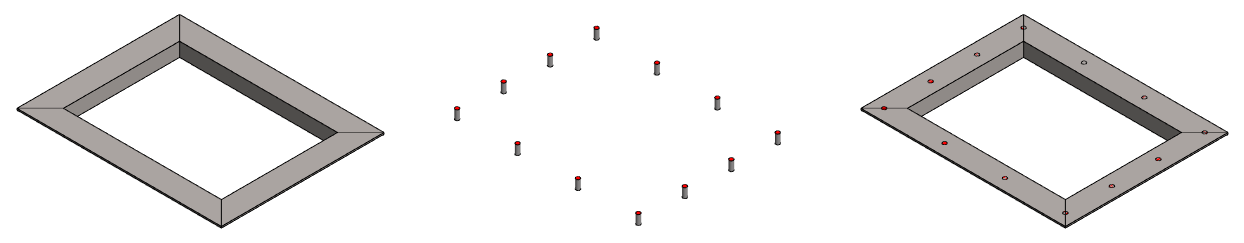

Suorita työstö

Tilannekohtainen toiminto: Työstävät piirteet > Suorita.
Piilota työstöt sisältänyt osa (Myös M-näppäin ajaa saman asian).

Työstävät piirteet

Tämä toiminto sopii erinomaisesti tapauksissa, joissa työstöä ei voi suorittaa ennen hitsausta, eli osia ei voi koneistaa irrallisena.

Tapauksissa, jossa osat pitää koneistaa ennen hitsausta, esim. sen takia, että osille tehdään piirustukset, joissa näkyvät kaikki koneistukset, on syytä käyttää toimintoa Muokkaa osilla, ja sieltä valita toimenpide: Poisto työkalulla.

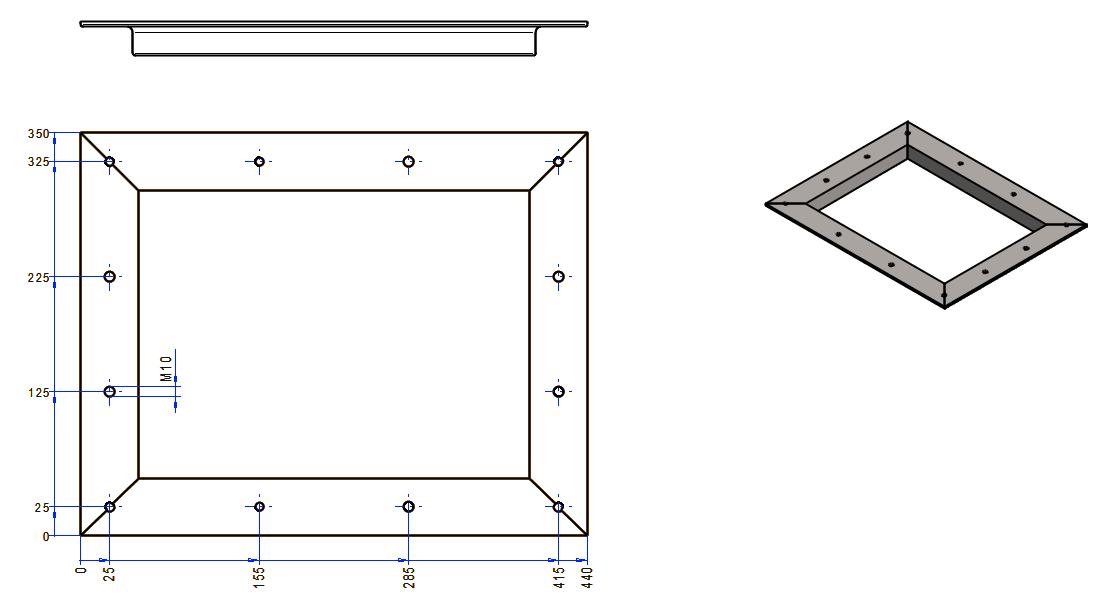

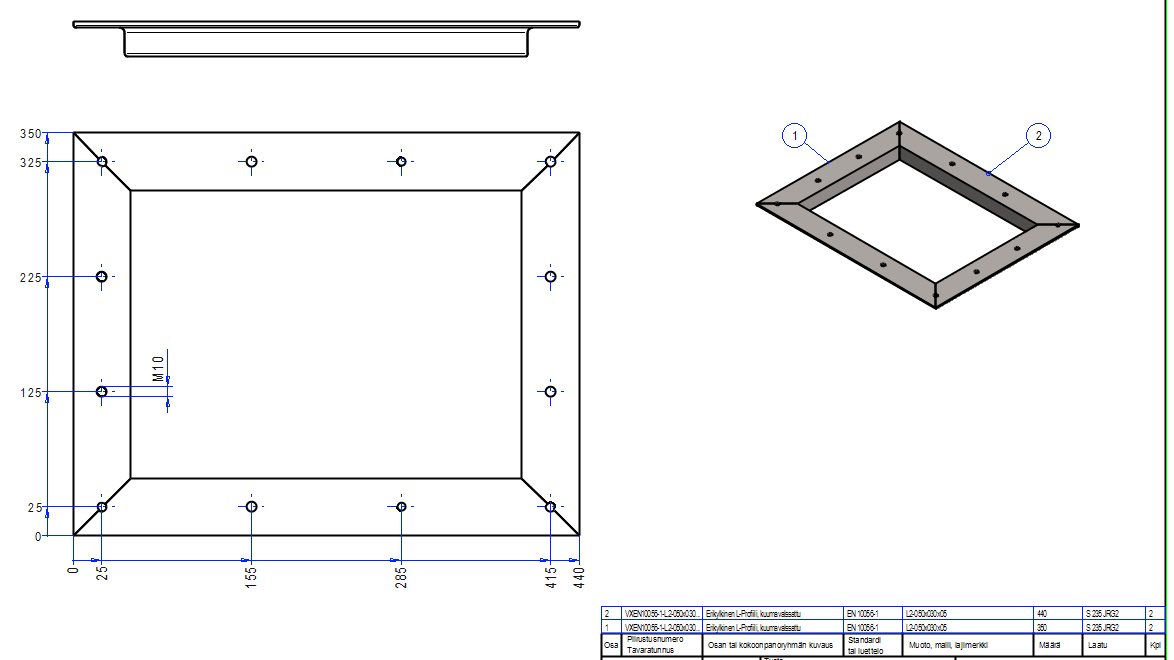

Tee mallille piirustus

Napsauta piirrepuussa kohtaa Piirustukset.
Tilannekohtainen toiminto: Uusi piirustus.
- 1:2.5
- A3
- edestä ja päältä.
Anna mitat
- Reikien sijoitus: Jatkuva perusviiva.
- Reiän halkaisija: Mitta.

Numeroi osat

Toiminto: Osaluettelo > Osanumero > Numeroi.

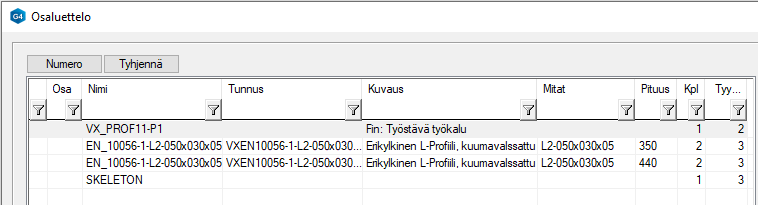

Nyt havaitset, että osaluetteloon on tulossa mukaan sekä työstävä työkalu että SKELETON-osa.

Numerointia ei kannata suorittaa.
Paina Peruuta-painiketta
Paina Peruuta-painiketta myös Osanumero-dialogissa.

Poista SKELETON-osa osanumeroitavien osien joukosta.

Aktivoi malli ikkuna. Esim. Ctrl Tab-näppäinyhdistelmällä.
Napsauta SKELETON-osaa.

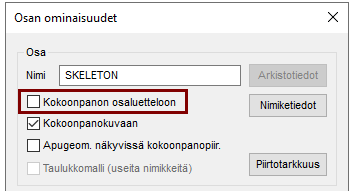

Tilannekohtainen toiminto: Ominaisuudet.
Poista valinta: Kokoonpanon osaluetteloon.

Ikkunoiden aktiivisuuden vaihto

Käytä pikanäppäimiä Ctrl ja Tab, kun haluat vaihtaa Vertex-työpöydällä olevien ikkunoiden aktiivisuutta.

Vertex-työpöydällä olevat ikkunat saa listattua ja valittua Näkymä-valintanauhan Ikkunat-ryhmän toiminnolla Luettelo.

Poista työkalu-osa osanumeroitavien osien joukosta

Napsauta työkaluosaa (VX_PROF11-P1)
Tilannekohtainen toiminto: Muokkaa.
Tilannekohtainen toiminto: Ominaisuudet.
Poista valinta: Kokoonpanon osaluetteloon.

Palaa kokoonpanoon

.

Numeroi osat

Avaa tai aktivoi piirustus.
Toiminto: Osaluettelo > Osanumero > Numeroi.
Paina Numero-painiketta.
OK (Osaluettelo-dialogissa).
OK (Osanumero-dialogissa).
Osoita korostettu osa.
Osoita osanumero-ympyrän paikka.
Lopeta osoitukset Valmis-kuittauksella, kun molemmat osat on numeroitu.
- tai
  -näppäin, hiiren keskinäppäin tai tilannekohtainen toiminto

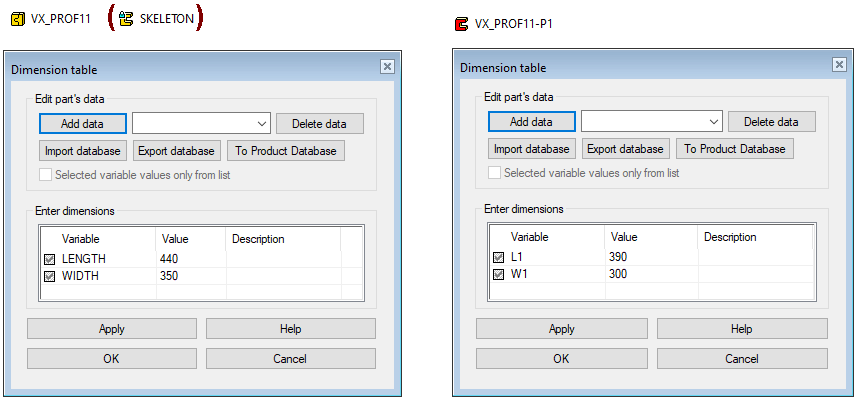

Voit tarvittaessa varioida malleja

Kummassakin mallissa on mittamuuttujia.
Profiilikoontaa voit varioida suoraan kokoonpanomallissa, koska paikallisen osan (SKELETON) mittamuuttujat esitellään siinä.
Työkalut sisältävää osaa voit varioida muokkaamalla osamallia (VX_PROF11-P1).
