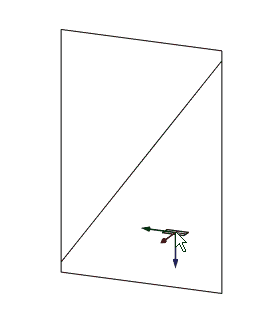

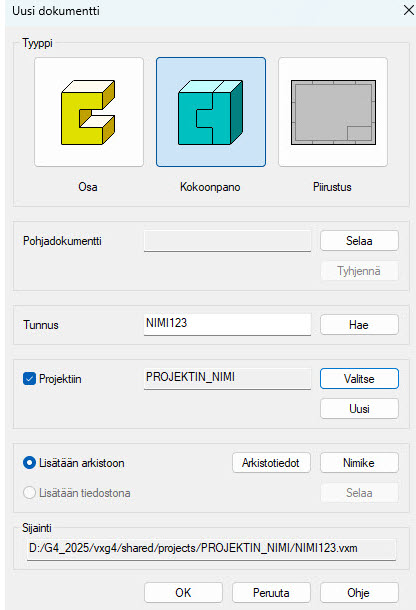

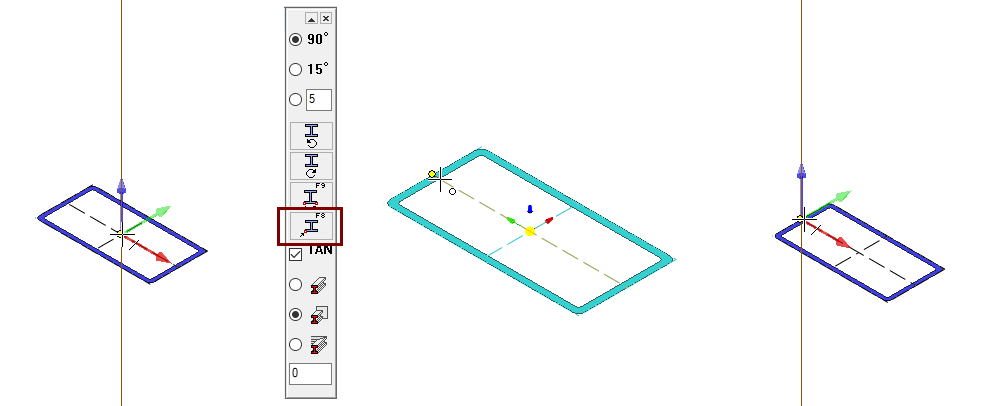

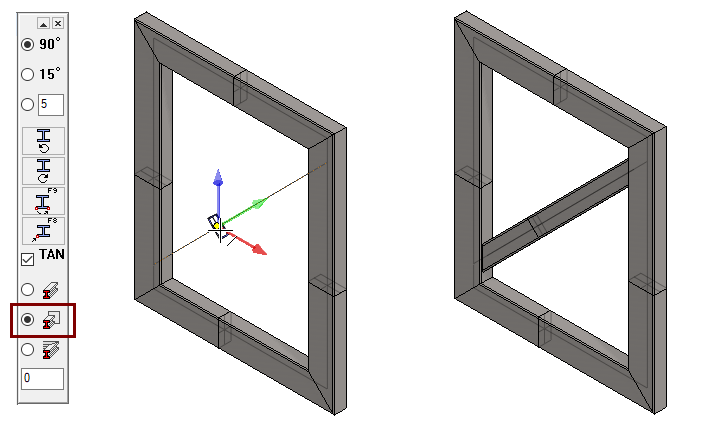

Vie profiilin poikkileikkaus ohjausviivan päälle. Jos se on väärässä suunnassa (vasen kuva), käännä profiili työpöydän vasemmassa yläkulmassa olevan valikon kääntö-painikkeilla (joko vasta- tai myötäpäivään).

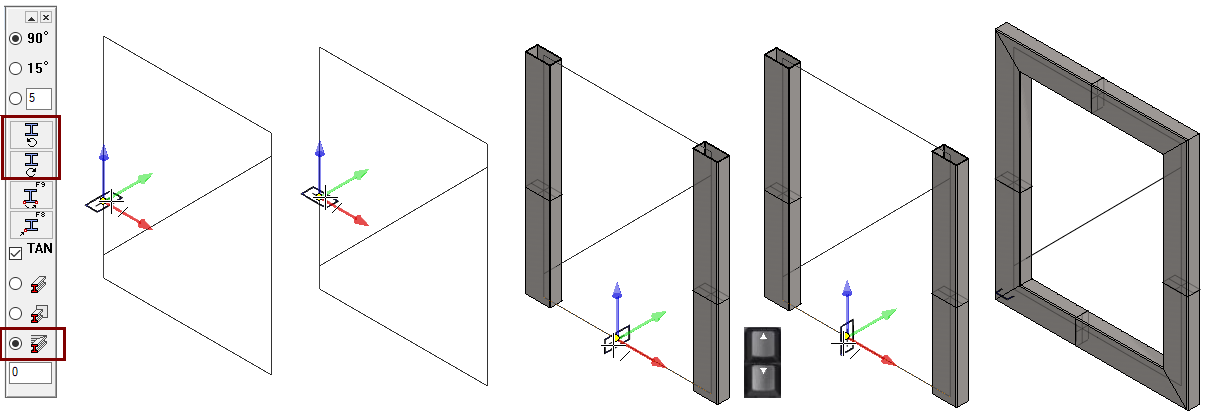

Kääntää voit myös nuolinäppäimillä: Nuoli oikealle-näppäin kääntää poikkileikkausta vastapäivään ja nuoli vasemmalle-näppäin kääntää poikkileikkausta myötäpäivään.
Osoita ohjausviivat.
Paina hiiren keskinäppäintä, näppäintä tai valitse tilannekohtainen toiminto OK, saadaksesi profiiliselaimen esiin ja valitaksesi uuden profiilin tai uuden koon profiilille.

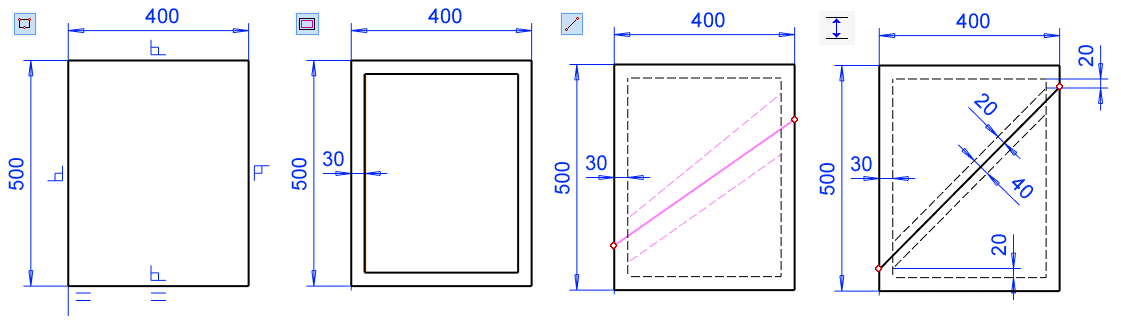

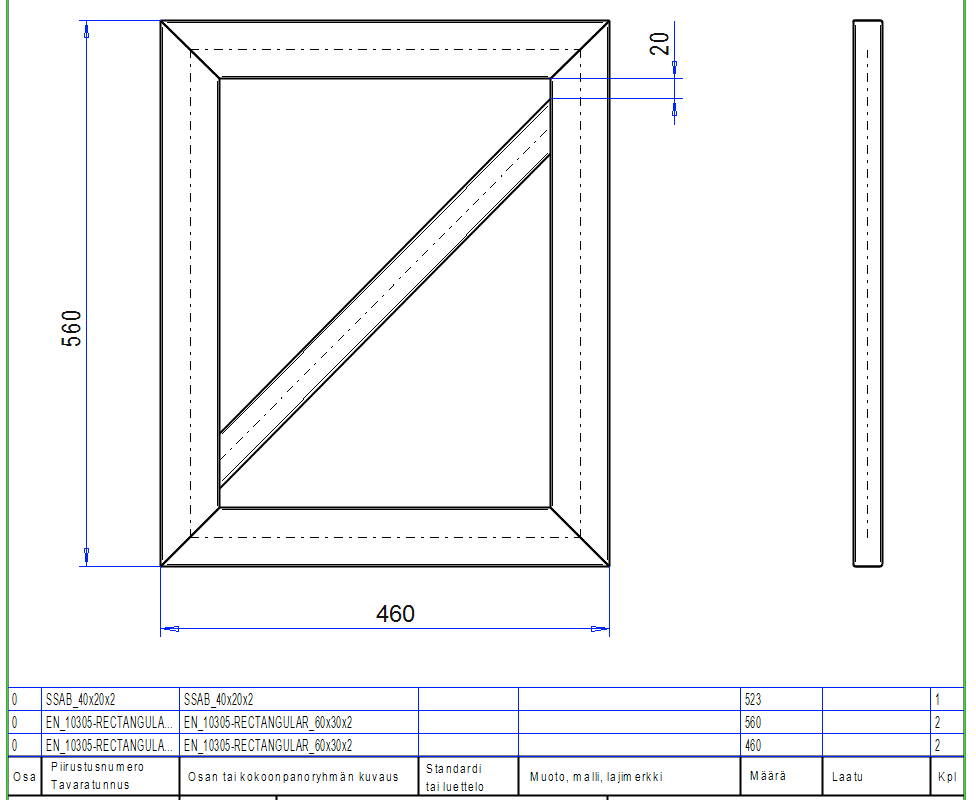

Huomaathan että teimme luonnoksen mitoille 500 * 400, mutta että mallissa kehyksen mitaksi tulee 560 * 460.
Tämä johtuu siitä, että profiilin poikkileikkaus on kohdistimessa oletusarvoisesti kiinni keskipisteestään, eli profiili ulottuu puolikkaan profiilin leveyden verran ohjauskäyrän ulkopuolelle.
Tallenna piirustus ja poista se työpöydältä
File > Tallenna tai paina tai .
Poista piirustus ikkunan oikean yläkulman ruksista.
Tallenna malli
File > Tallenna tai paina tai .
Muuta malli mittaohjautuvaksi
Muutokset tehdään ohjauskäyräosaan, siten että nykyiset ulkomitat poistatetaan ja piirretään kehän ympäri apuviivat, joille annetaan etäisyysehdot sekä kaavakenttään mittamuuttujan tunnus.
Muokkaa ohjauskäyräosaa
Piilota ensin mallista profiilit, jotta ne eivät "kiusaa", kun muokkaat SKELETON-osan ohjauskäyrän luonnosta.
Valitse profiilit (toinen profiili jne. -näppäin pohjassa tai sitten piirrepuusta ensimmäinen profiili ja-näppäin pohjassa viimeinen profiili).
Tilannekohtainen toiminto: Piilotus .. > Piilota.

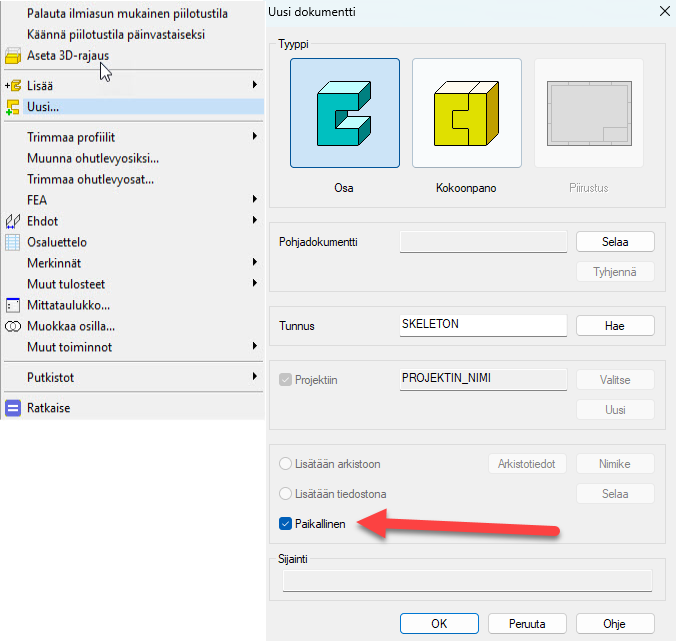

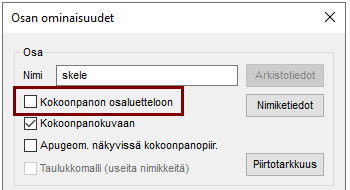

Muokkaa ohjauskäyräosaa SKELETON:
Valitse piirrepuusta malli: SKELETON ja Ota tilannekohtainen toiminto: Muokkaa.
Valitse osamallin piirrepuusta piirre: Ohjauskäyrä ja tilannekohtainen toiminto: Muokkaa luonnosta.
Poista vanhat päämitat

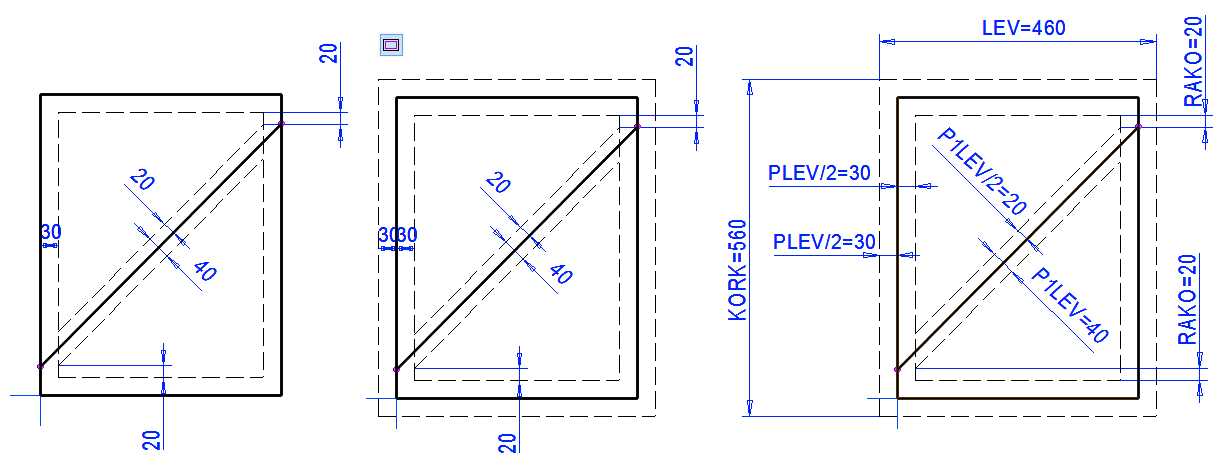

Lisää Ulkokehän viivoille offset-viivat (30) ja muuta ne ominaisuuksiltaan apuviivoiksi.
Lisää päämitat ja anna niiden kaavakenttiin arvot KORK ja LEV (oikeanpuoleisin kuva).
Muokkaa luonnoksen mittoja ja anna kaavakenttiin arvoja:
Kehyksen ja apuviivojen väliin: PLVEV/2.
Vinotuen ja sen apuviivojen väliin: P1LEV/2 ja toiseen P1LEV (Ole tarkkana, että nämä tulevat loogisesti).
Huomaa, että mittamuuttujan tunnuksessa pienet ja isot kirjaimet ovat eri merkkejä.
Suosittelemme, että käytät mittamuuttujien nimissä vain isoja kirjaimia.
Mittamuuttujan tunnus ei saa alkaa numerolla.

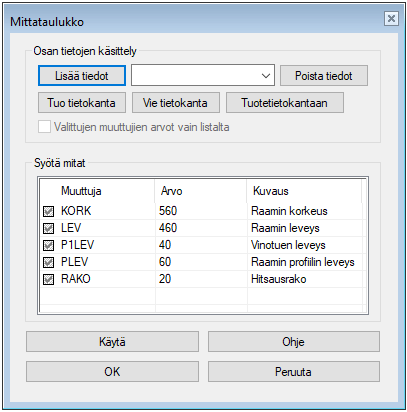

Lisää kuvaukset mittataulukkoon
Tilannekohtainen toiminto: Mittataulukko.
Napsauta Kuvaus-kenttää.
Syötä muuttujan kuvaus.
Tee sama kaikille riveille.
OK.
Palaa osamallista kokoonpanoon
OK.
Jos profiilit ovat edelleen piilossa, palauta ne näkyviin tilannekohtaisella toiminnolla: Palauta piilotetut.

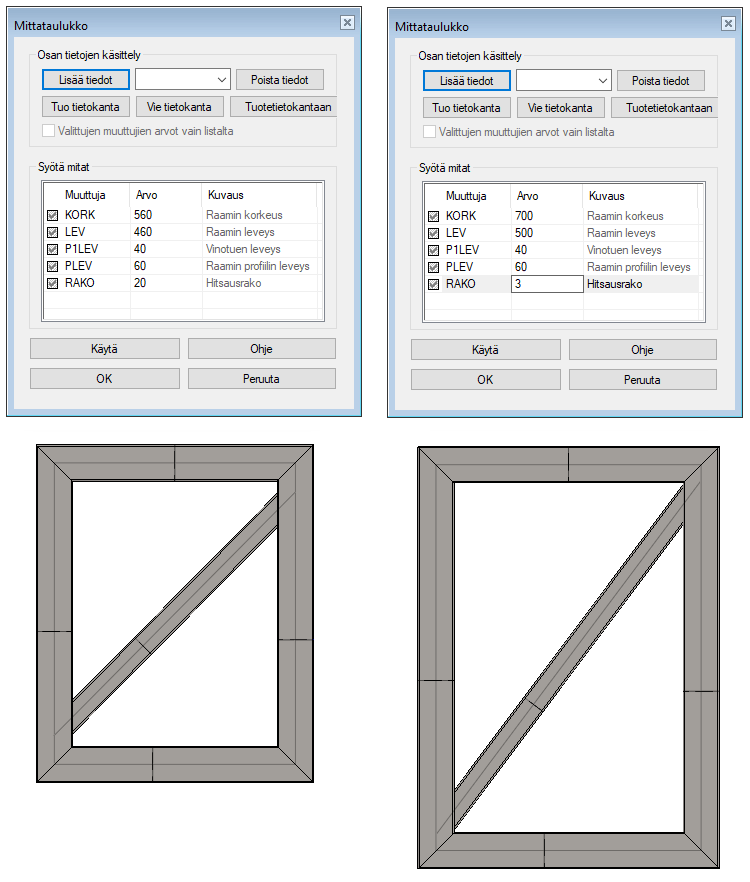

Muokkaa mallin mittoja mittataulukon avulla
Kokoonpanossa toiminto: Mittataulukko.
Täytä mittataulukolle arvoja.
Huomaa, että profiilin poikkileikkauksen mittoihin liittyviä arvoja PLEV ja P1LEV ei kannata muuttaa, jos ei erikseen muuteta profiilin kokoja.
Huomaa, että profiilikehän koko muuttuu välittömästi, eikä mallia tarvitse erikseen ratkaista, kuten ensimmäisessä harjoituksessa, jossa mittaa muutettiin ohjauskäyräosan luonnosta muokkaamalla.
Mittataulukon rivien järjestys
Napsauta sarakkeen otsikkoa, jolloin rivit järjestetään ao. sarakkeen mukaan vuorotellen nousevaan tai laskevaan järjestykseen.

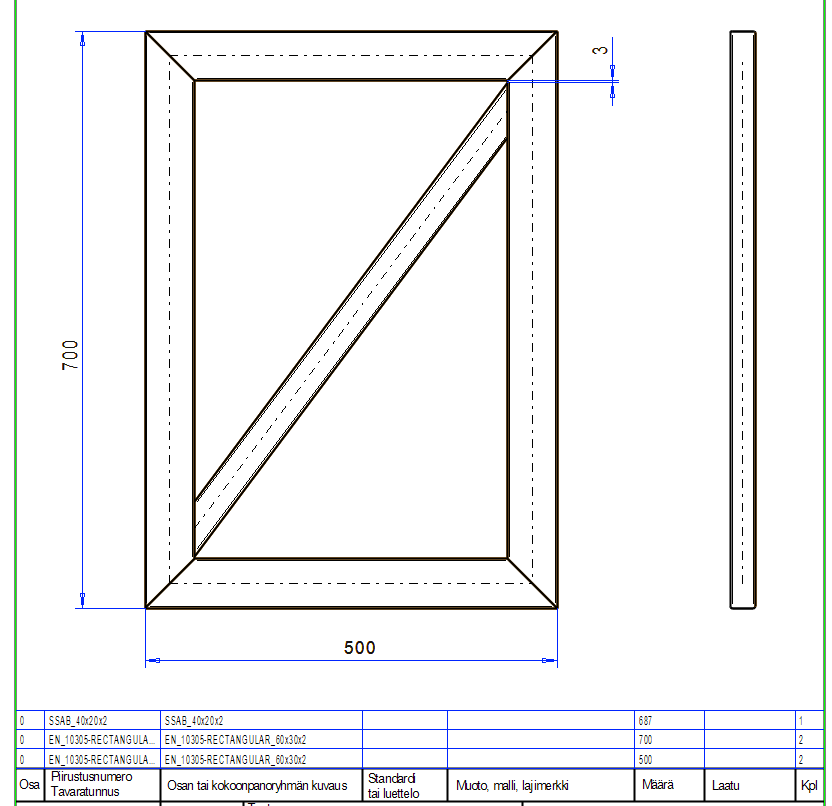

Avaa mallin piirustus
Piirustus päivittyy automaattisesti.
Nyt mittataulukossa annetut KORK ja LEV-mitat kuvaavat suoraan kehyksen korkeutta ja leveyttä.
Profiilin kiinnityspisteen suhde ohjauskäyrään
Myös alkuperäisen ohjauskäyrän KORK ja LEV-mitat olisivat voineet kuvata lopullisen kehyksen mittoja, jos profiilin poikkileikkaus olisi sijoitettu reunastaan ohjauskäyrälle.
