Harjoitus 10: Työkalunauhojen toiminnot eri tiloissa
Versio yhteensopivuus
Harjoitus on toteutettu 27.0 (Vertex 2021) versiolla ja päivitetty version 28.0 (Vertex 2022) mukaiseksi.
Tässä harjoituksessa opimme
Käyttämään työkalunauhan toimintoja eri tiloissa (Mallinnus, luonnostelu ja piirustus)
Tarkastamaan mittoja.
Katsomaan mallia eri suunnista.
Tallentamaan omia näkymiä (katsomissuuntia).
Rajaamaan mallin näkyvyyttä.
Käyttämään paikalliskoordinaatistoja.
Katselupisteen asetuksen
Lentämään mallissa.
Vapauttamaan malli/piirustus-ikkunan Vertex-työpöydän ulkopuolelle.
Käyttämään piirustuselementtien valintasuodatinta.

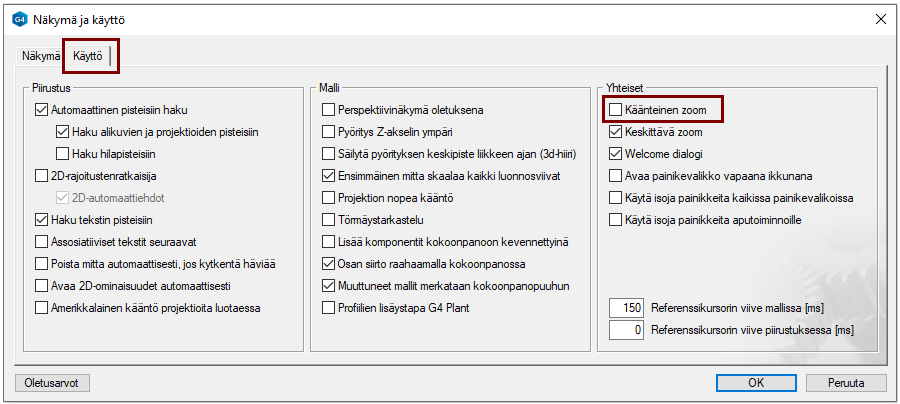

Zoomaamaan piirustusta.

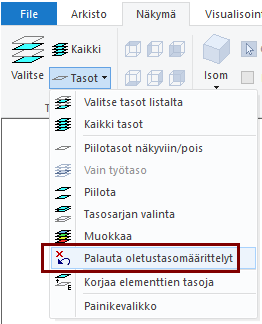

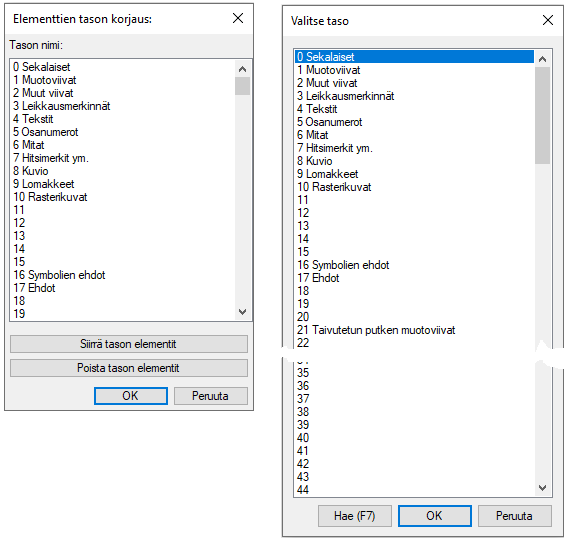

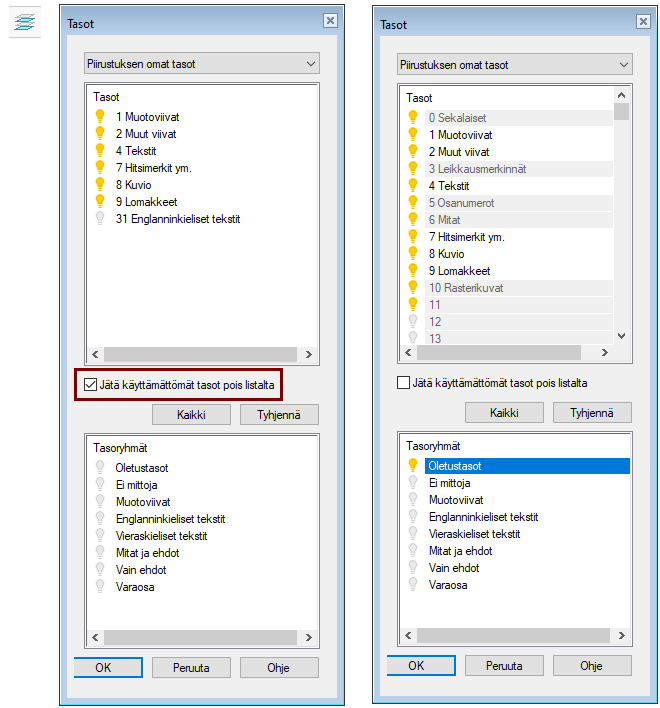

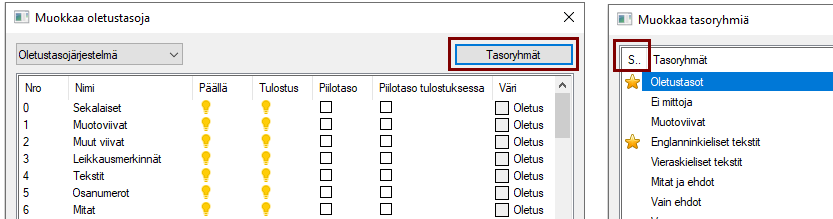

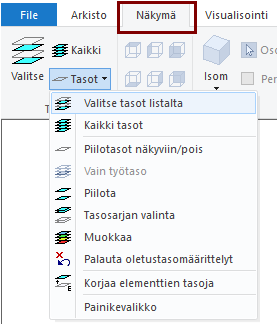

Piirustuksen tasojen käsittelyä.

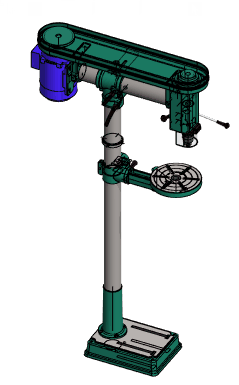

Pyöräyttämään malliavaruutta joko askel kerrallaan tai sitten laittamaan malli pyörimään jatkuvasti.
Käytetyt toiminnot:
Työkalunauhojen toiminnot.
Näkymä-valintanauhasta vastaavan tyyppiset toiminnot (joita kaikkia ei ole työkalunauhassa).
Osa- ja kokoonpanomallinnus
Avaa osamalli
File > Avaa tai paina B-näppäintä, joka avaa selaimen (Browser).
Selaa malliarkiston malleja.
Kaksoisnapsauta osamallia, esim. 1000.

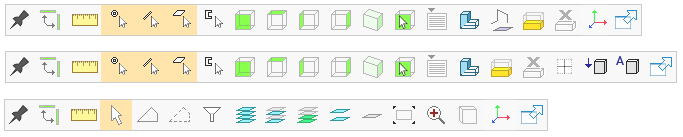

Työkalunauhan hallinta
= Kiinnitä/Piilota. Tämän avulla saat työkalunauhan häivytettyä lähes näkymättämiin ja palautettua näkyviin.
Piilotettu työkalunauha tulee näkyviin, kun kohdistin on sen päällä.
= Siirrä työkalunauha ylä- tai oikeaan reunaa. Tämän avulla saat vaihdettua työkalunauhan sijainnin ikkunan yläreunan ja oikean reunan välillä.
Huomaa: Jos työskentelyikkuna on kapeampi kuin (vaakasuuntainen) työkalunauha tai matalampi kuin (pystysuuntainen) työkalunauha, niin nauha on piilossa, mutta se tulee näkyviin, kun viet kohdistimen sen alueelle
Tarkista mittoja
= Tarkista mittoja toiminto avaa osamallinnus-, luonnostelu- ja kokoonpanotilassa jatkovalikon jossa on neljä toimintoa vasemmalta alkaen:
Tarkasta etäisyys.

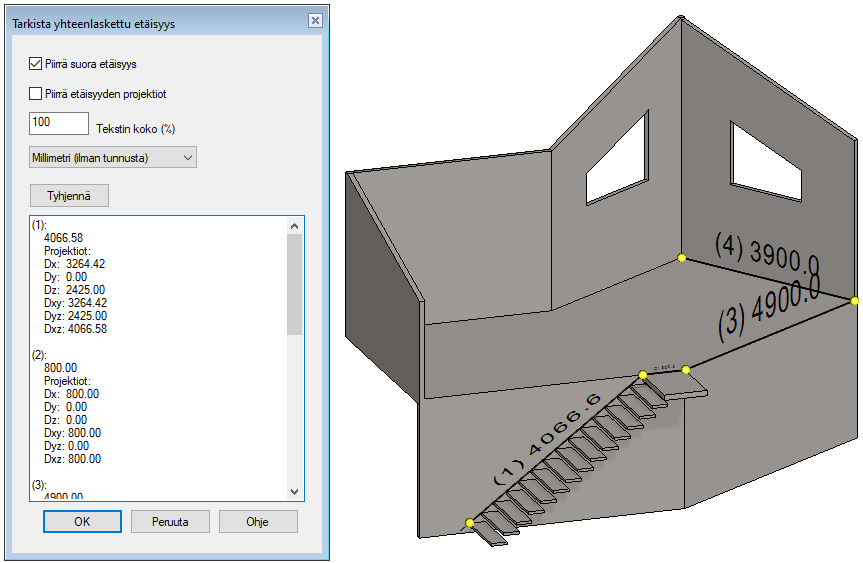

Tarkasta yhteenlaskettu etäisyys.
Tarkasta kulma.
Tarkasta säde/halkaisija.

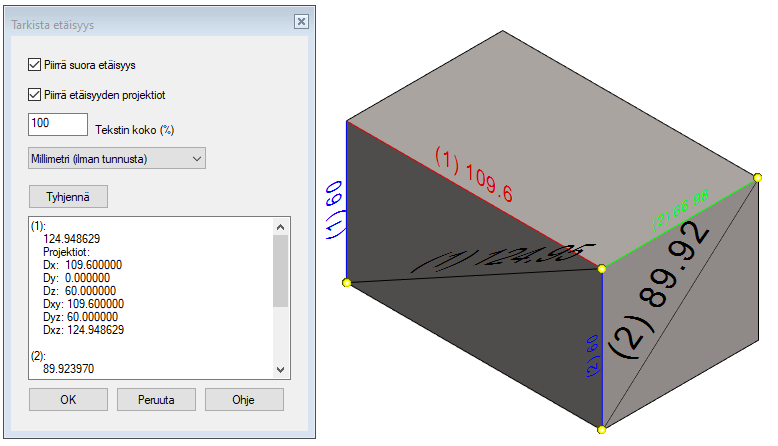

Tarkista etäisyys
Toiminto avaa dialogin Tarkista etäisyys.
Valitse Piirrä suora etäisyys, jos haluat, että osoitettujen elementtien (piste, viiva tai pinta) välille piirretään lyhin viiva ja sille lisätään mitta.
Valitse Piirrä etäisyyden projektiot, jos haluat, että osoitettujen elementtien (piste, viiva tai pinta) välille piirretään pääakseleiden suuntaiset viivat ja niille lisätään mitat.
Kentän Tekstin koko avulla vois säätää piirrettävien mittalukujen kokoa.
Voit valita mittayksikön. Oletus on Millimetri (ilman tunnusta).
Ohjelma merkkaa elementit malliin ja piirtää pyydetyt viivat ja mitat.
Ohjelma lisää listalle elementtien lyhimmän etäisyyden, myös pääakseleiden suunnassa (Dx, Dy ja Dz) sekä laskee myös etäisyydet, jos osoitetut pisteet projisioitaisiin perustasoille XY, YZ ja XZ. (Dxy, Dyz ja Dxz).
Ohjelma numeroi mitatut etäisyydet sulkeissa olevalla luvulla, joka näkyy sekä listalla, että mallissa.
Ohjelma lisää listalle pisteen väliset etäisyydet, kuten edellä ja lopuksi kertoo ensimmäisen ja viimeisen osoitetun pisteen välisen etäisyyden sekä reitin kokonaispituuden.
Huomaa, että vaikka voit osoittaa myös viivoja tai pintoja, niin ohjelma käyttää niistä vain osoitettuja pisteitä. Selkeyden vuoksi on syytä osoittaa vain geometriasta löytyviä pisteitä.
Tarvittaessa voit osoittaa myös pisteitä avaruudesta tai pistepilvistä.
Ohjelma numeroi mitatut etäisyydet sulkeissa olevalla luvulla, joka näkyy sekä listalla, että mallissa.

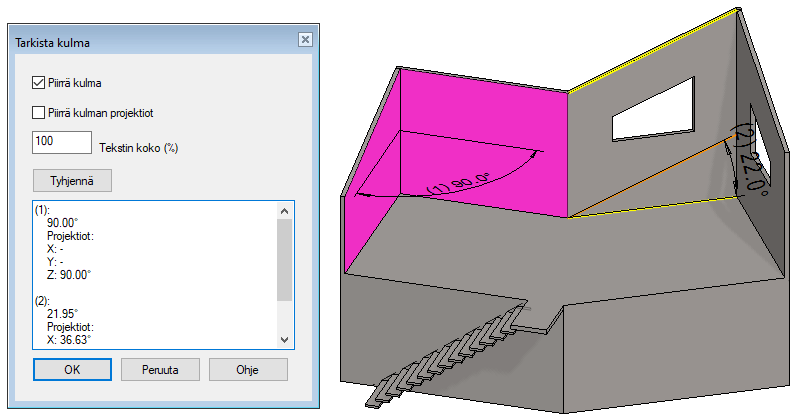

Tarkista kulma
Toiminto avaa dialogin Tarkista kulma.
Valitse Piirrä kulma, jos haluat piirtää malliin kulmamitan.
Osoita viivoja ja pintoja. Voit osoittaa myös pisteitä, jolloin ohjelma tulkitsee peräkkäin osoitetut pisteparit viivoiksi ja kertoo kulmia niiden suhteen.
Viivoille, jotka eivät sijaitse samassa tasossa, ohjelma piirtää tuloksissa tulkintaa helpottavan apuviivan.
Ohjelma numeroi mitatut etäisyydet sulkeissa olevalla luvulla, joka näkyy sekä listalla, että mallissa.
Kulman mittaus hyväksyy myös ympyrä ja ellipsiviivoja, jolloin kulma lasketaan niiden akselilta (viivan normaalilta) sekä ympyrä ja kartiopintoja, jolloin kulma lasketaan pinnan akselilta. Toruspinnalta kulma lasketaan pinnan akselilta eli "donitsin" keskustasta. Spline-pintoja tai viivoja ei hyväksytä.

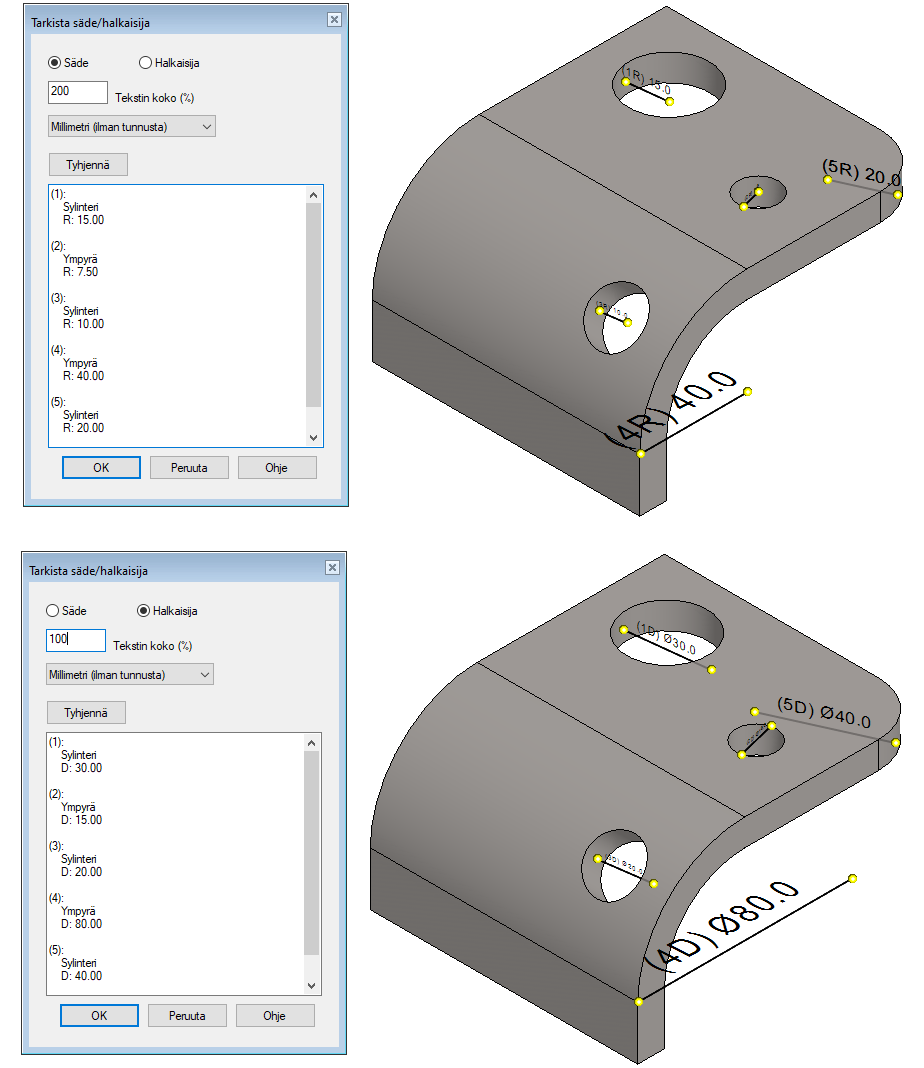

Tarkista säde tai halkaisija
Toiminto avaa dialogin Tarkista säde/halkaisija.
Valitse dialogista haluatko tulokset säteinä vai halkaisijoina.
Osoita kaaria, ympyröitä tai lieriöpintoja.
Ohjelma numeroi mitat, jotka näkyvät sulkeissa myös mallissa.

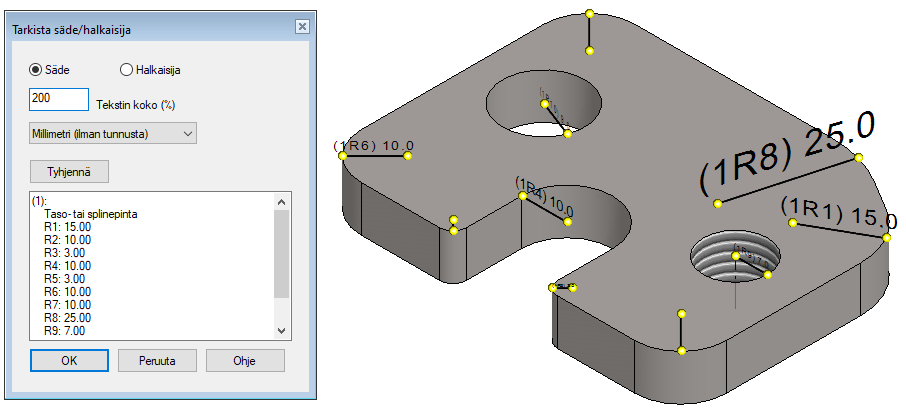

Tarkista säde tai halkaisija
Voit osoittaa myös tasopinnan, jolloin ohjelma mittaa pinnan reunoilla ja keskellä olevien kaarien säteet (tai valintasi mukaan halkaisijat) ja listaa ne.
Myös spline-pinnoilta voidaan onnistua tulkitsemaan säteitä.
Sulkeissa on ensin osoitetun tason numero ja sitten R/D-kirjaimen perässä säteen/halkaisijan numero.

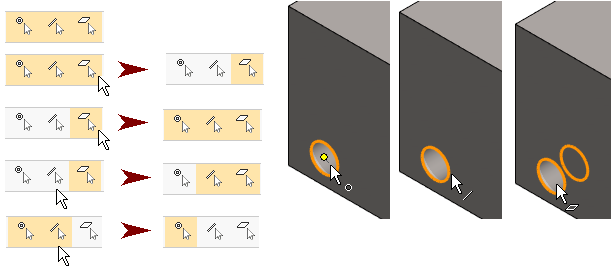

Haku pisteisiin, viivoihin ja pintoihin
Oletuksena kohdistin löytää allaan olevat pisteet, viivat ja pinnat.
Valitse elementit, joihin haluat tarttua.
Huomaa,
Jos kaikki kolme ovat valittuna ja valitset yhden, niin kaksi muuta poistuu. (toiseksi ylin rivi).
Jos vain yksi on valittuna ja valitse sen uudelleen, niin kaikki kolme tulevat valituksi. (kolmas rivi ylhäältä).

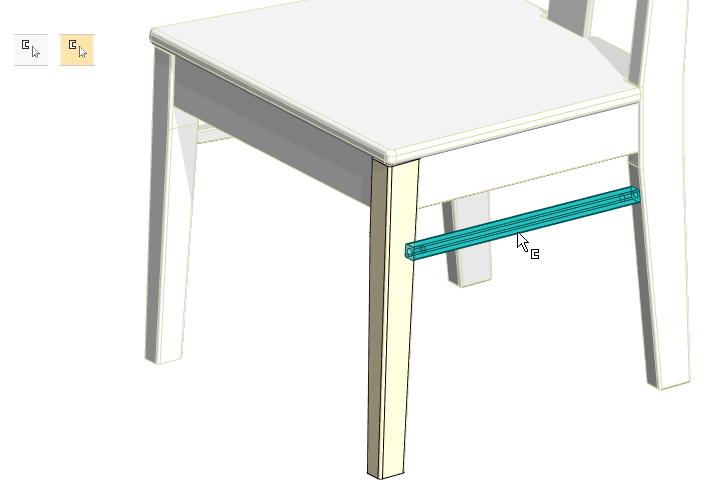

Muiden osien valinta, kun muokkaat osaa kokoonpanossa
Oletuksena muita osia tai muiden alikokokoonpanojen osia ei voi valita, kun olet kokoonpanon kautta muokkaamassa osaa tai alikokoonpanoa.
Jos Valitse myös muita osia osan tai alikokoonpanon muokkaustilassa on valittuna, voit osoittaa muita osia malli-ikkunassa.
Käyttökohteita, kun osaa tai alikokoonpanoa ollaan muokkaamassa
Osan voi piilottaa H-näppäimellä, vaikka muita osia ei voisikaan valita. Tähän riittää se, että H-näppäintä painettaessa kohdistin on sen osan päällä, jonka haluat piilottaa.
Kun haluat piilottaa jonkun alikokoonpanorakenteen, niin paina Alt-näppäin pohjaan, ja napsauta osaa, jolloin osan sijaan tulee valituksi kokoonpano. Seuraava napsautus valitsee ylemmän tason alikokoonpanorakenteen jne., kunnes ylimmän tason rakenteen valinnan jälkeen seuraava napsautus palaa taas pelkän osan valintaan. Tällöin haluttu alikokoonpanorakenne voidaan piilottaa osineen.
Voit kopioida paikallisia osia toisista alikokoonpanoista aktiiviin alikokoonpanoon leikepöydän kautta.
Jos asetus Näytä geometriavihje kohdistimessa on valittuna, voit katsoa myös muiden, kuin muokkauksessa olevan alikokoonpanon osien tietoja.

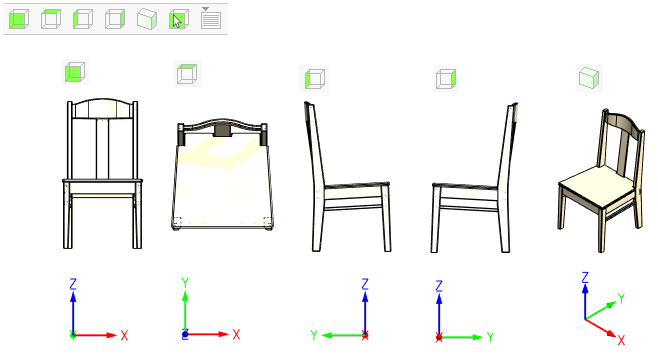

Näillä toiminnoilla katselet mallia eri suunnista. Ikään kuin "käännät mallia", vaikka malli ei näissä tapauksissa käänny, sinä vain katselet sitä eri suunnista.
Toiminnot vasemmalta oikealle:
Projektio edestä.
Projektio päältä.
Projektio vasemmalta.
Projektio oikealta.
Projektio isometrinen.
Osoita mallista.
Muu näkymä.

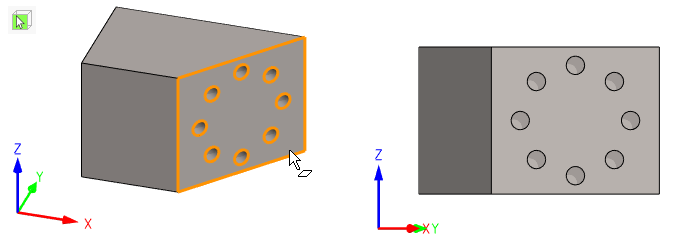

Osoita katsomissuunta mallista
Toiminto: Osoita mallista.
Osoita mallista tasopinta.
Ohjelma kääntää mallin siten, että pinta on kohtisuorassa kuvatasoon nähden.

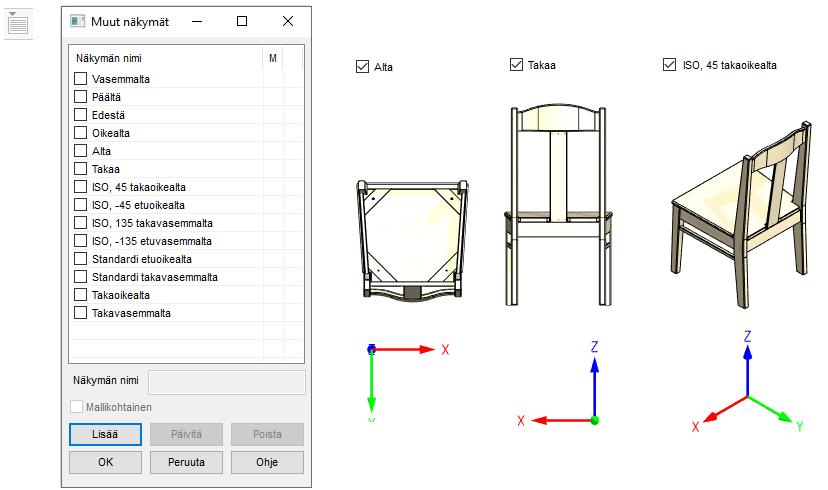

Valitse tai määritä jokin muu katselusuunta
Toiminto: Muu näkymä.
Valitse näkymä listalta.
Voit vaihtaa valintaa ja malli kääntyy haluttuun suuntaan.
OK:lla poistut dialokista.

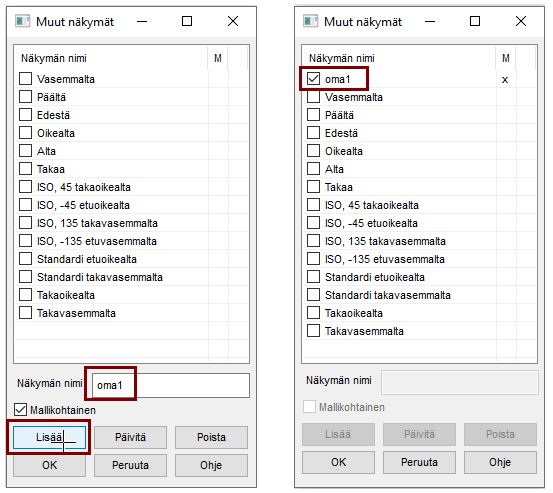

Tallenna omia näkymiä (mallin katsomissuuntia)
Käännä malli ensin haluttuun suuntaan.
Valitse tarvittaessa Näkymä-nauhavalikon Projektio-ryhmästä Perspektiivi.
Toiminto: Muu näkymä.
Valitse Lisää-painike..
Ohjelma aktivoi Näkymän nimi-kentän
Ohjelma lisää valinnan Mallikohtainen.
Syötä näkymälle nimi.
Jos haluat tallentaa itsellesi yleisen näkymän (joka on valittavissa kaikissa malleissasi), poista valinta Mallikohtainen.
OK tallentaa näkymän.

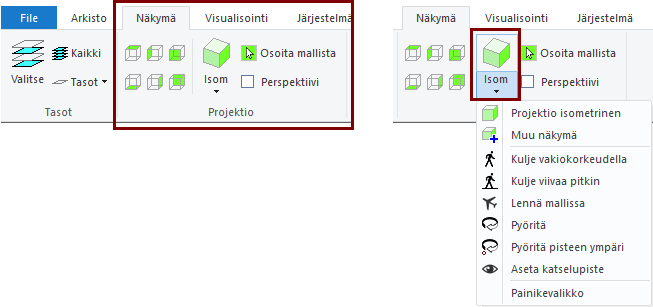

Näkymä-valintanauhan projektio-toiminnot
Näkymä-valintanauhassa on mukana kaikki nuo edellä esitetyt toiminnot ja lisäksi toiminnot:
Valita Perspektiivi, jolla saat perspektiivi näkymän päälle ja pois.
Kulje vakiokorkeudella.

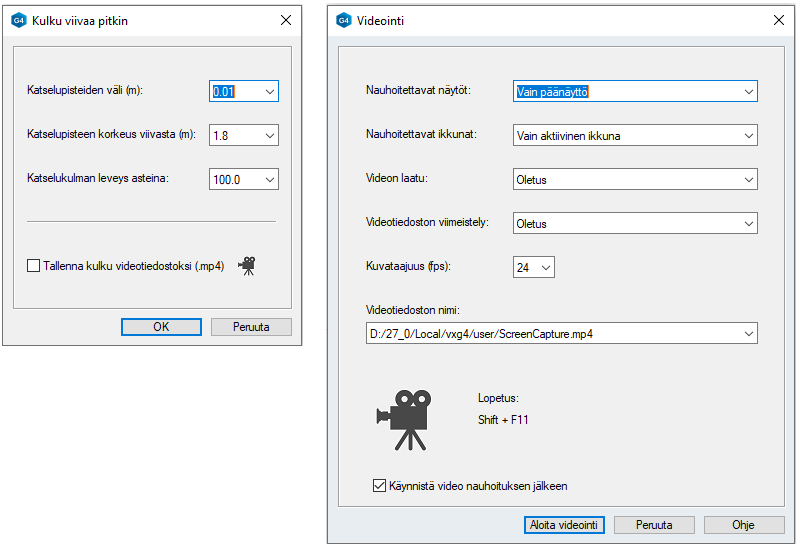

Kulje viivaa pitkin.
Lennä mallissa (Toiminto kuvattu myöhemmin).
Pyöritä.
Pyöritä pisteen ympäri.
Aseta katselupiste (Toiminto kuvattu myöhemmin).
Näkymä: Kulje vakiokorkeudella
Toiminnon avulla mallissa voidaan kulkea "vakiokorkeudella".

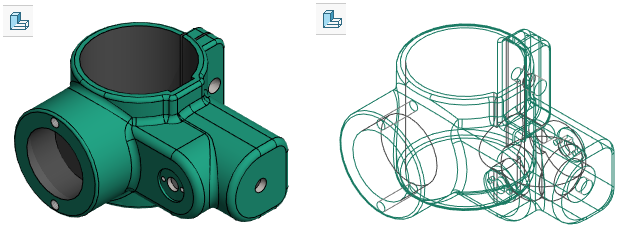

Katso mallia rautalankapiirrettynä tai varjostettuna
Toiminto Varjostus/Rautalanka, vaihtaa mallin piirtotilan varjostetun ja rautalankatilan välillä.

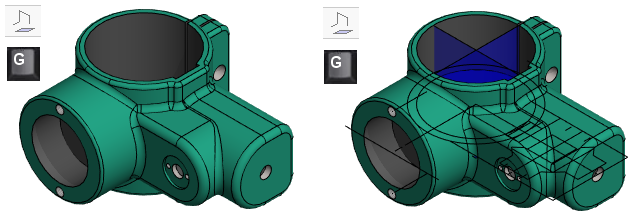

Näytä tai piilota apugeometria
Toiminto Näytä apugeometria, näyttää tai piilottaa mallissa näkyvän apugeometrian.
Sama toiminto löytyy G-näppäimellä.
Apugeometriaa ovat mm luonnoksessa olevat ohjausviivat, aputasot ja poikkileikkaukset ja 3D-luonnokset.
Osan ja kokoonpanon aputasot
Osan ja kokoonpanon aputasot, kuten myös piirteet, esim. ohjauskäyrä ja poikkileikkaus, voidaan piilottaa erikseen.
Jos aputasot tai piirre on piilotettu, niin tämä toiminto tai G-näppäin eivät tuo niitä esiin.

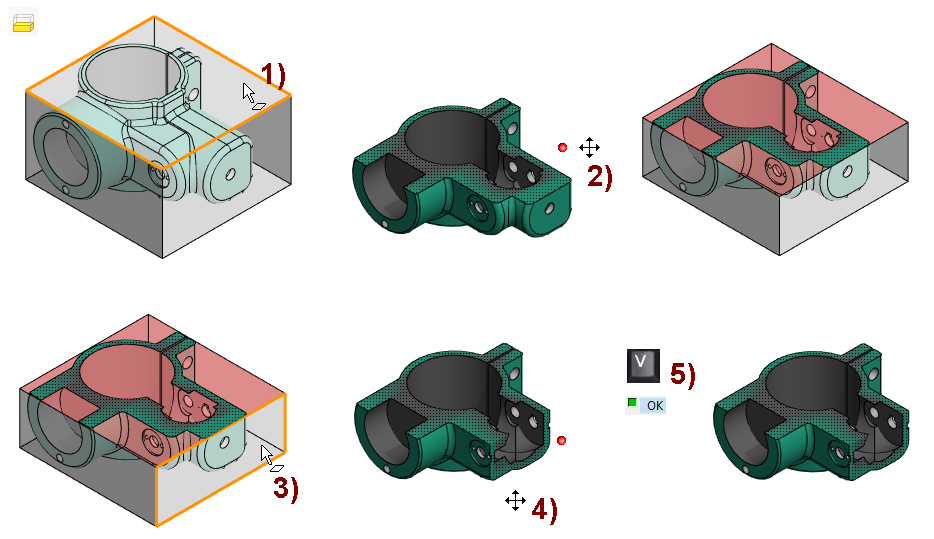

Rajaa mallin näkyvyyttä

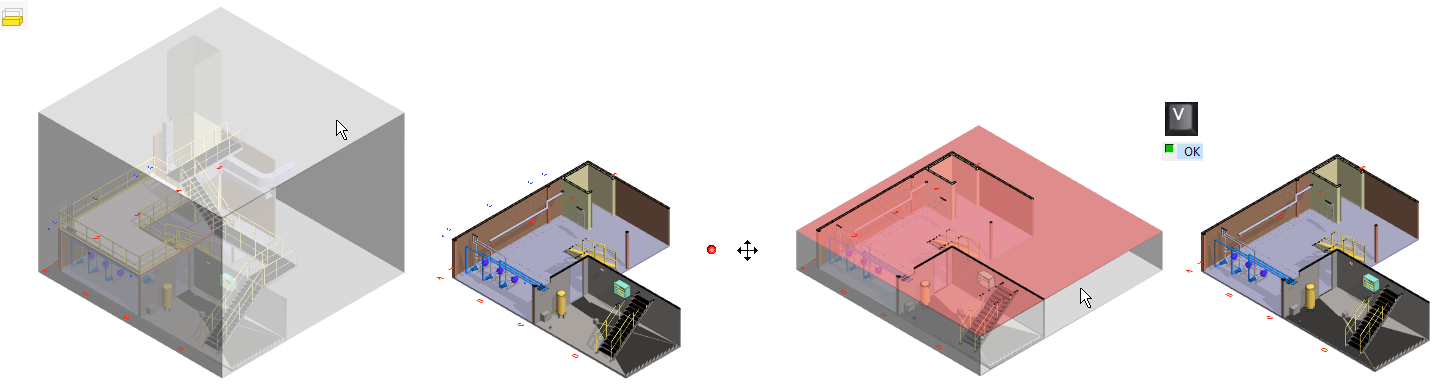

Toiminto Aseta 3D-rajaus.
Ohjelma piirtää mallin ympäri suorakulmaisen särmiön.
Valitse suorakulmion tahko. Kuva 1).
Raahaa se uuteen sijaintiin. Kuva 2).
Valitse tarvittaessa seuraava tahko. Kuva 3).
Raahaa se uuteen sijaintiin. Kuva 4).
jne.
Lopeta rajaaminen Valmis-kuittauksella:
-näppäimellä. Kuva 5) tai
Hiiren keskinäppäimellä tai
Tilannekohtaisella toiminnolla .
Toiminnon käyttökohteita
Piilottaa "edessä" olevaa osan geometriaa, jotta "sisälle" nähdään ja siellä voidaan toimia.
Kokoonpanossa:
Keventää työskentelyä tilapäisesti kokoonpanossa, rajoittamalla näkyvissä olevia osia.
Piilottaa "edessä" olevia osia tai osan geometriaa, jotta "sisälle" nähdään ja siellä voidaan toimia.
Viereisessä kuvassa laitosmallin näkyvyyttä on rajattu suorakulmion ylätahkolla.

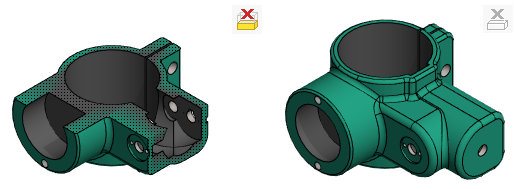

Poista näkyvyyden rajaukset
Toiminto: Poista 3D-rajaus.
Poistaa kerralla toiminnolla Aseta 3D-rajaus tehdyt näkyvyyden rajaukset.
Jos mallissa ei ole poistettavia rajauksia, niin ko. painike on harmaa (katso oikean puoleista kuvaa).
Aseta paikalliskoordinaatisto
Paikalliskoordinaatistoja käytetään lähinnä kokoonpanoissa ja piirustuksissa, vaikka käyttöliittymä löytyy myös osamallista.
Toiminto: Aseta paikalliskoordinaatisto avaa jatkovalikon, josta löytyvät toiminnot (vasemmalta alkaen):
Aseta paikalliskoordinaatisto viivan ja pisteen avulla.
Aseta paikalliskoordinaatisto kolmen pisteen avulla.
Aseta paikalliskoordinaatisto pintaan.
Aseta paikalliskoordinaatisto pintaan ja X-akselin suunta soittamalla suora viiva.
Aseta globaali koordinaatisto.
Paikalliskoordinaattien käyttökohteita
Kun haluat lisätä osia muussa kuin perusaputasojen suunnissa.
Osa on lisäyksen yhteydessä paikallisen koordinaatiston määräämän suunnan mukainen ja etäisyyksien syöttö tapahtuu paikallisen koordinaatiston suuntien mukaisesti.
Kun haluat vetää putkistoja muussa, kuin perusaputasojen suunnissa.
Tarvitset G4:ään, joko Mekaniikan putkistot-option tai
G4 Laitossuunnittelu-ohjelman.

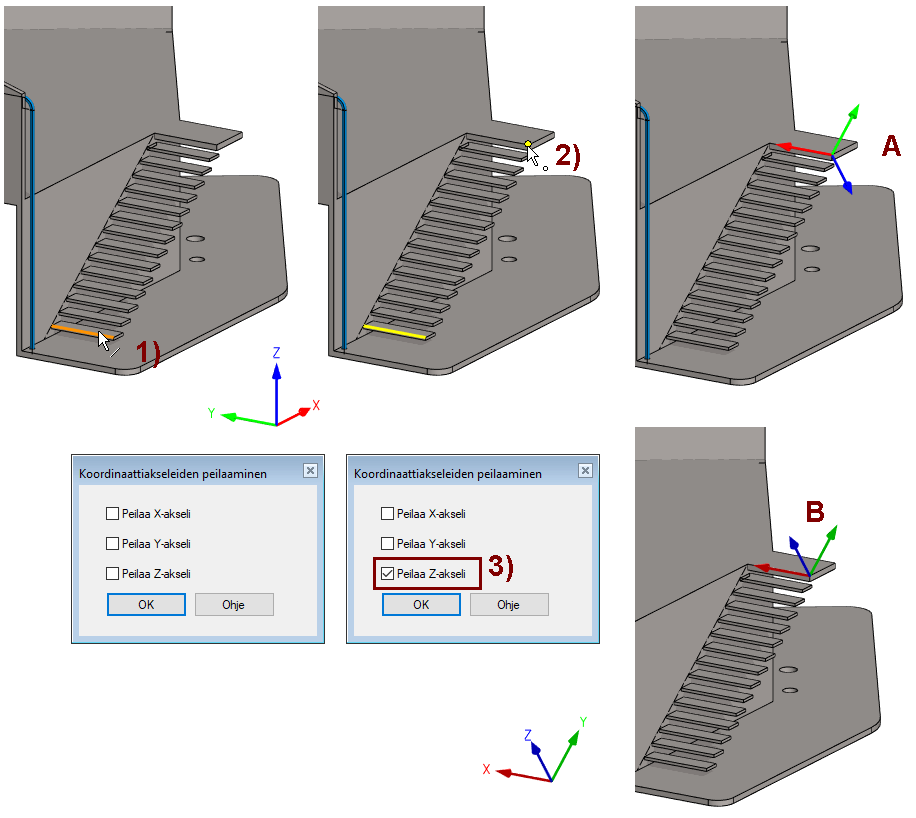

Aseta paikalliskoordinaatti viivan ja pisteen avulla.
Osoita viiva, joka määrittää X-akselin suunnan. Kuva 1).
Osoita piste, joka määrittää XY-tason ja Y-akselin suunnan suhteessa viivaan. Kuva 2).
Ohjelma piirtää koordinaattiakseliston. Kuva A ja
avaa dialogin Koordinaattiakseleiden peilaaminen.
Peilaa tarvittaessa jonkin akselin suunta. Kuva 3).
Akseli piirretään uuteen asentoon. Kuva B.
Paikalliskoordinaatisto jää voimaan. Malli-ikkunan vasemmassa alalaidassa oleva koordinaatisto näyttää globaalin koordinaatiston sijaan nyt paikalliskoordinaatiston suunnan ja samalla työkalunauhassa oleva Aseta paikalliskoordinaatisto-painike on keltainen.
= Globaali koordinaatisto on voimassa.
= Paikallinen koordinaatisto on voimassa.

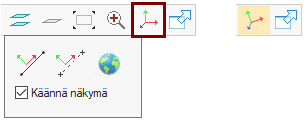

Optio: Käännä näkymä
Osoitusten jälkeen ohjelma suorittaa mallille käännön.
Toiminto on ehkä piirustuspuolella käyttökelpoisempi kuin mallissa.
Aseta paikalliskoordinaatti kolmen pisteen avulla.
Osoita origona toimiva piste.
Osoita piste, joka määrittään X-akselin suunnan.
Osoita piste, joka määrittää XY-tason ja Y-akselin suunnan suhteessa X-akseliin.

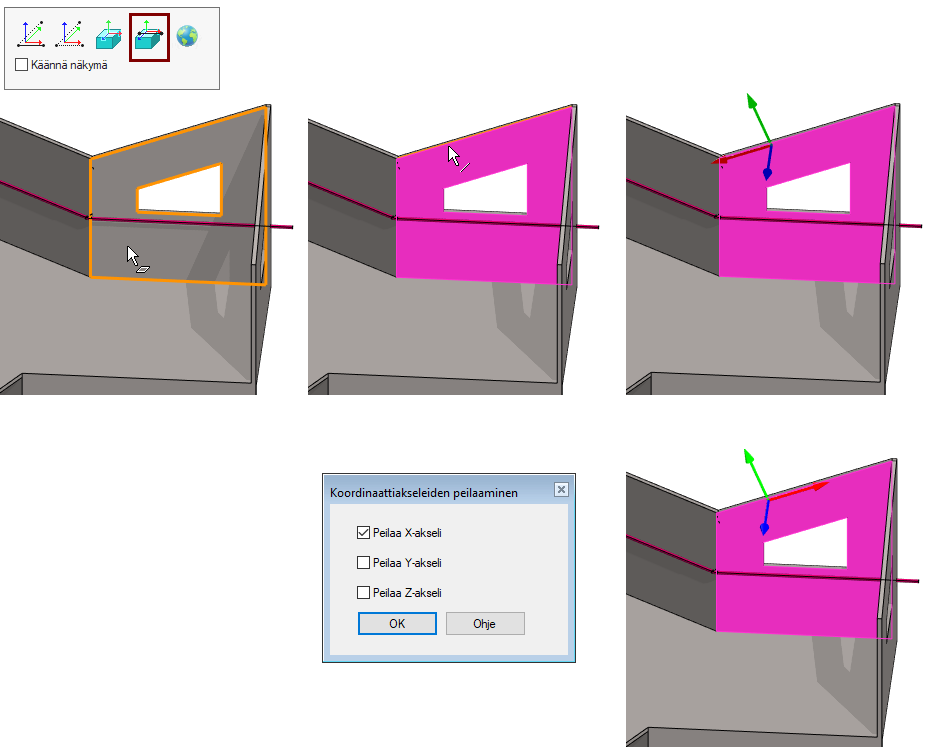

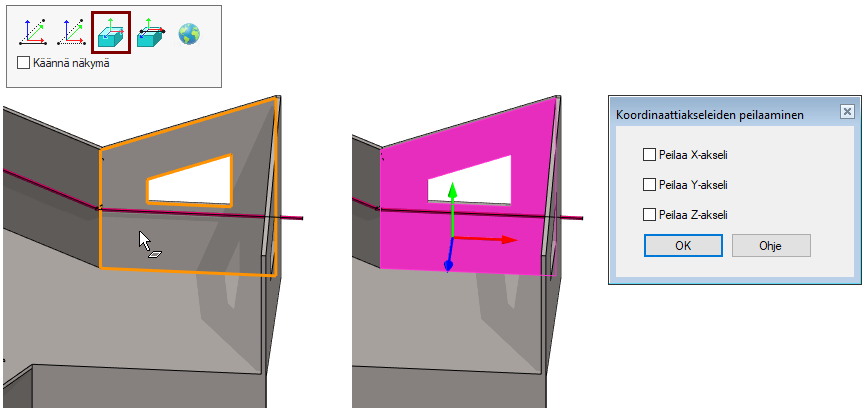

Aseta paikalliskoordinaatti osoitettuun pintaan
Osoita tasopinta, joka määrittää XY-tason.
Ohjelma merkkaa pinnan ja etsii tasopinnan reunaviivasta X-akselin suunnan,
sekä avaa dialogin Koordinaattiakseleiden peilaaminen.
Peilaa tarvittaessa jonkin akselin suunta.
Aseta paikalliskoordinaatti osoitetun pinnan ja pinnan reunaviivan avulla
Osoita tasopinta, joka määrittää XY-tason.
Osoita jana, joka määrittään X-akselin suunnan.
Ohjelma avaa dialogin Koordinaattiakseleiden peilaaminen.
Peilaa tarvittaessa jonkin akselin suunta.
Palaa käyttämään mallin globaalia koordinaatistoa
Toiminto: Aseta paikalliskoordinaatisto, kun ao. painike on valittu eli keltainen.
Valitse Aseta globaali koordinaatisto.

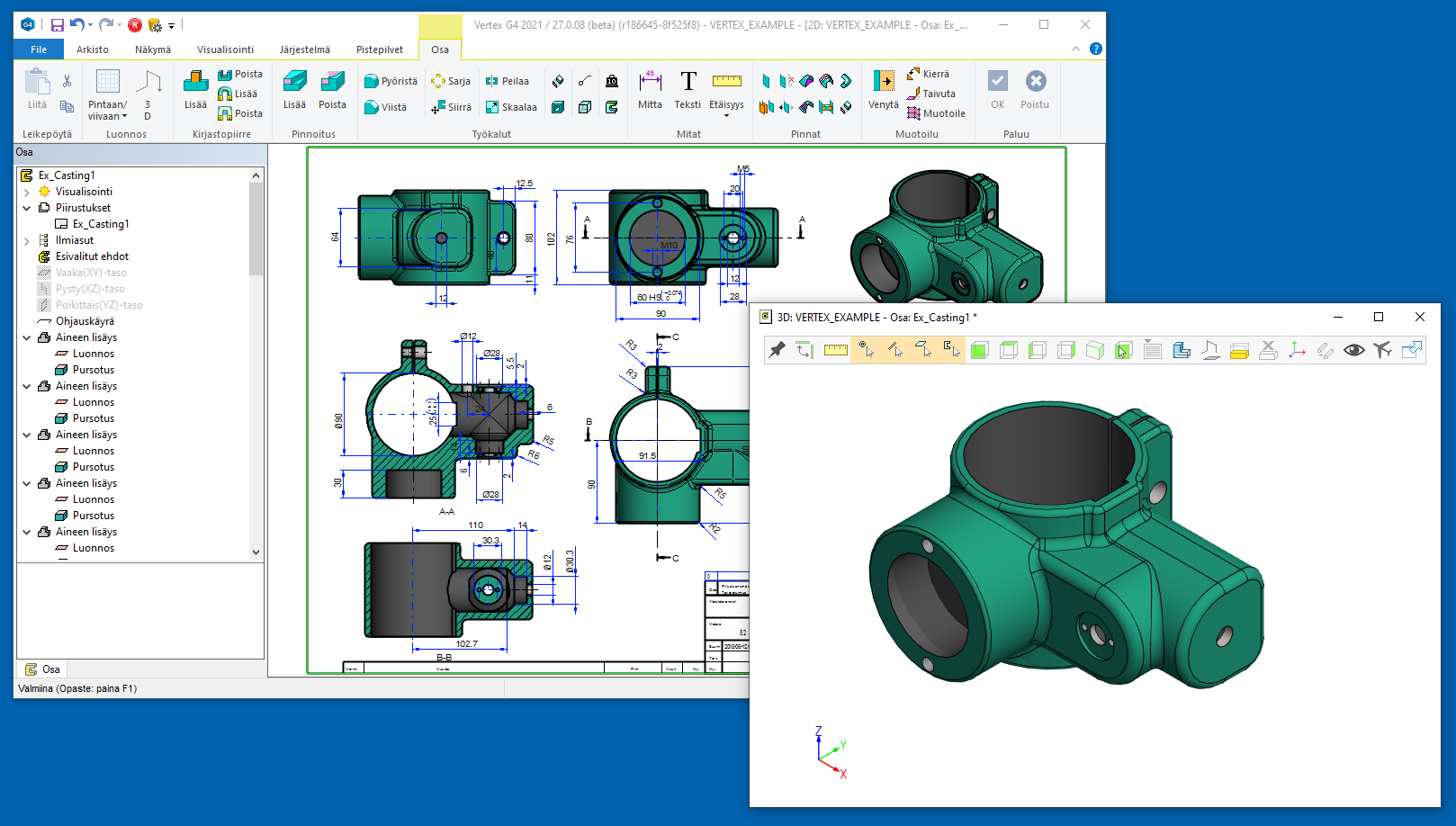

Vapauta malli-ikkuna Vertex-työpöydän kahleista
Oletuksena Vertexin grafiikka-ikkunat sijaitsevat Vertex-työpöydällä.
Toiminnolla Vapauta/Palauta työskentelyikkuna, voit vapauttaa ikkunan ja siirtää sen työpöydän ulkopuolelle.
Jos ikkuna on aiemmin vapautettu, niin toiminto palauttaa ikkunan työpöydälle.
Luonnostelu
Avaa osamalli tai tee uusi osamalli
Siirry luonnostelutilaan
Esim. Uusi luonnos > Vaaka(XY)-tasoon tai
Valitse Luonnos piirrepuusta ja tilannekohtainen toiminto: Muokkaa.
Luonnostelussa oleva työkalunauha sisältää valtaosin samat toiminnallisuudet, jotka on esitetty edellä osamallinnuksen työkalunauhan yhteydessä, mutta sinisellä kehystetyt toiminnot löytyvät vain luonnostelussa.
Ylärivin työkalunauha on käytettävissä, kun tehdään uutta luonnosta.
Alarivin työkalunauha on käytettävissä, kun muokataan vanhaa luonnosta.
Käytä ulkoista geometriaa luonnoksen ehdoissa
Voit tarvittaessa käyttää muiden koonnassa näkyvien osien geometriaa luonnoksen ehtojen annossa, ilman että kopioit osien viivoja luonnokseen (kuten vielä versiossa 27.0.XX piti tehdä).
= Muiden osien geometriaa on käytettävissä luonnoksen ehtoja annettaessa.
= Muiden osien geometriaa ei ole käytettävissä luonnoksen ehtoja annettaessa.
Toiminto on näkyvissä vain, kun muokataan kokoonpanossa olevan osan luonnosta.

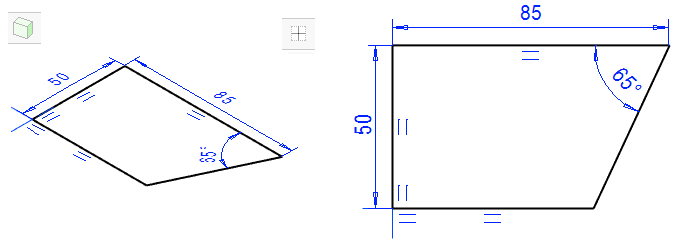

Käännä luonnos kuvatason suuntaiseksi
Toiminto: Kohtisuora
Kääntää luonnoksen kohtisuoraan katsojaa kohti.
Käyttökohde
Kun olet ensin kääntänyt mallia johonkin muuhun suuntaan tai kun Kohtisuoraan-asetus ei ole valittuna.
Jos asetus Kohtisuoraan on voimassa, niin aina kun luonnostilaan siirrytään, niin luonnos asemoidaan kohtisuoraan eli kuvatason suuntaiseksi.
Vastaava toiminto löytyy myös tilannekohtaisesta valikosta

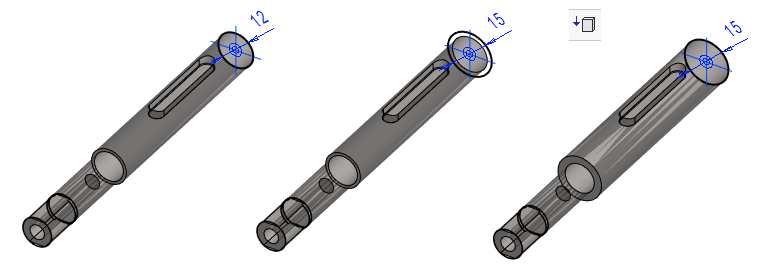

Käytä esikatselua, kun muutat luonnoksen mittaa
Muuta luonnoksen mittaa, näet mallissa tapahtuman muutoksen, joko
Painamalla Esikatselu-painiketta tai
välittömästi, jos automaattinen esikatselu-toiminto on valittu.
Manuaalinen ja automaattinen esikatselu
= Esikatselu (manuaalinen esikatselu). Malli muuttuu vasta, kun valitset tämän toiminnon
= Automaattinen esikatselu on/off. Malli muuttuu heti, kun muutat mittaa.
Jos painike on harmaa, ei automaattinen esikatselu ole voimassa.
Piirustukset
Avaa piirustus tai tee uusi piirustus
Piirustuksen työkalunauhassa on muutamia samoja toimintoja, joita löytyy mallinnuspuolelta (kehystetty sinisellä).
Niihin ei seuraavassa esityksessä palata, paitsi paikalliskoordinaatistoihin, jossa on eroja malliin nähden.
Valitse osoitustapa
= Suorakulmio = Yksittäinen osoitus tai suorakulmiolla valinta.
Napsauta valittavaa elementtiä. Jos haluat osoittaa kaksi tai useampia elementtejä, pidä Ctrl-näppäin saman aikaisesti pohjassa.
Suorakulmiolla osoitus: Paina hiiren valintapainike pohjaan ja siirrä kohdistinta ja vapauta hiiren painike.
Siirros vasemmalta oikealle: Kaikki kokonaan sisään jäävät elementit tulevat valituksi.
Siirros oikealta vasemmalle: Kaikki kokonaan ja osittain sisään jäävät elementit tulevat valituksi.
= Monikulmio = Valitse monikulmiolla aitaamalla. Valmis-kuittaus yhdistää ensimmäisen ja viimeisen pisteen ja kaikki kokonaan sisään jäävät elementit tulevat valittua.
= Leikkaava monikulmio = Valitse monikulmiolla aitaamalla. Valmis-kuittaus yhdistää ensimmäisen ja viimeisen pisteen ja kaikki kokonaan ja osittain sisään jäävät elementit tulevat valittua.
Valmis-kuittaus voidaan toteuttaa:
-näppäimellä tai
Hiiren keskinäppäimellä.

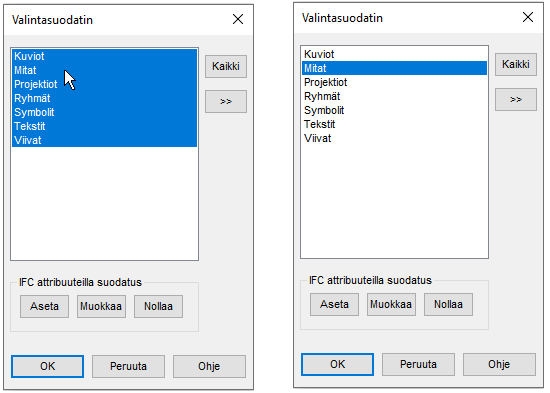

Käytä valintasuodatinta elementtien osoitukseen.
Valintasuodatin esittelee kaikki eri tyyppiset elementit, joita piirustuksella on. Oletusarvoisesti valinta kohdistuu kaiken tyyppisiin elementteihin.
Jos haluat rajata valinnan kohdistumaan vain yhden tyyppisiin elementteihin (esimerkkikuvassa mittoihin) napsauta ko. riviä ja muut valinnat putoavat pois päältä.
Kun haluat lisätä tai poistaa elementtityyppejä, niin pidä Crtl-näppäin pohjassa, kun valitset rivejä:
Valittu rivi (sininen) poistuu valinnoista
Valitsematon rivi (valkoinen) tulee mukaan valintoihin.
Kaikki-painikkeella saat palautettua valinnan kerralla kaiken tyyppisiin elementteihin.

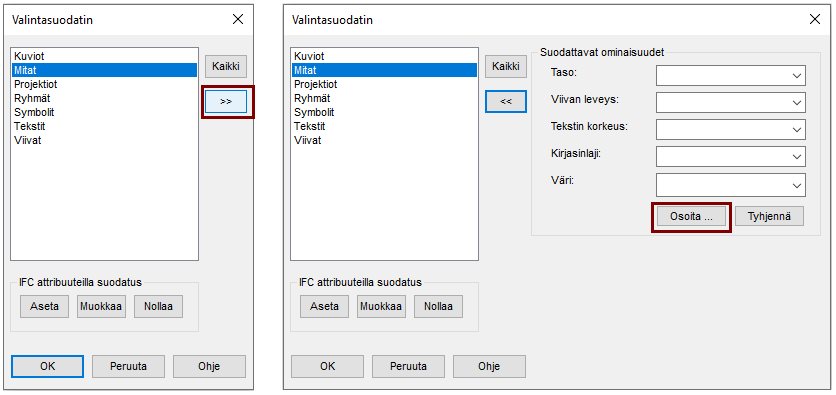

Suodata valintaan vain tietyn ominaisuuden sisältämiä elementtejä
Valitse ensin vain yksi elementtityyppi.
Paina sen jälkeen >>-painiketta.
Ohjelma avaa valikon, josta voit valita tarkemmin suodatettavia ominaisuuksia.
Tarvittaessa paina Osoita-painiketta ja osoita referenssielementti, jolloin osoitetun elementit ominaisuudet muodostavat suodatuksen.
Tämän jälkeen voit aitaamalla löytää ne elementit, joilla on täsmälleen samat ominaisuudet kuin referenssielementillä.

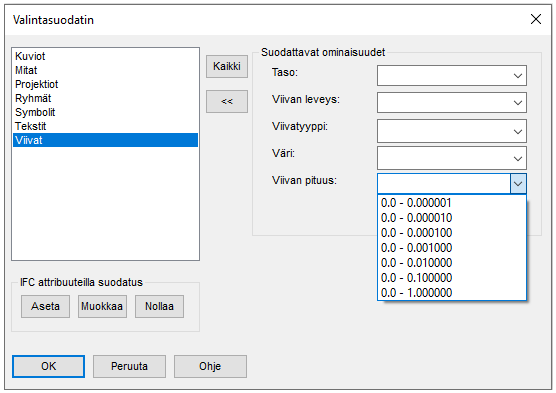

Paina delete-painiketta, jos valitut viivan pätkät ovat tarpeettomia.
Käyttökohde
Joissain tuoduissa (import) kuvissa voi olla hyvin paljon olemattoman pituisia viivoja, joilla ei piirustuksen kannalta ole mitään merkitystä, mutta jotka tekevään piirustuksen käsittelystä hidasta (esim. kun aluevalinta merkkaan viivoja valituksi ja myöhemmin pois). Tällaiset lyhyet viivat kannattaa ehkä poistaa kuvasta.
Valitse tasoja
= Kaikki tasot = Kaikki piirustuksessa olevat tasot näkyvät, paitsi piilotasoiksi määritellyt tasot (109 = Piilomitat ja tekstit).
= Valitse tasot listalta. Avaa listan, jossa voit sytyttää ja sammuttaa tasoja
= Suosikkitasoryhmät. Painike on harmaa, jos suosikkitasoryhmiä ei ole määritelty. Toimitusversiossa suosikkitasoryhmiä ei ole määritelty.
= Piilota tasoja. Osoita piirustuksesta jokin elementti, esim. tasolla 4 oleva teksti, jolloin taso neljä sammutetaan ja kaikki (tason 4) tekstit piilotetaan.
= Piilotasot näkyviin tai pois näkyvistä.

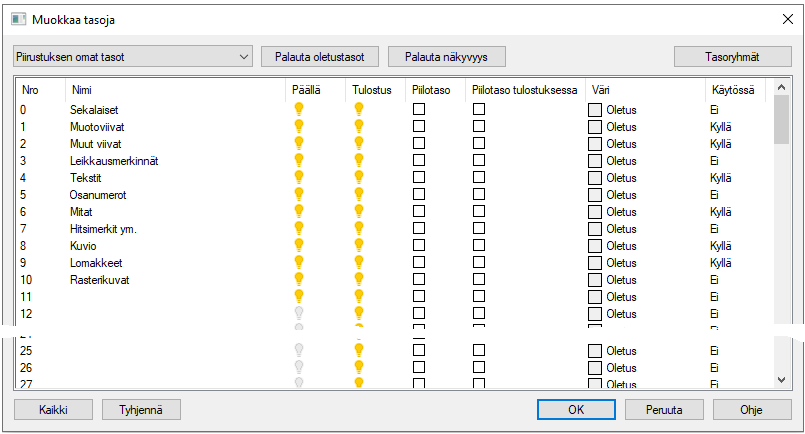

Valitse tasot listalta
Toiminto: Valitse tasot listalta.
Ohjelma esittelee kaikki tasot, joilla on elementtejä.
Napsauta tasoa, jonka haluat näkyviin (eli sytyttää) tai piiloon (eli sammuttaa).
Valitse tasoryhmiä
Dialogin alalaidassa on lueteltu tasoryhmiä. Niiden avulla on helppoa valita kerralla tietyt tasot näkyville ja piiloon.
Tasoryhmien määritys
Voit itse määritellä tasoille nimiä ja tasoryhmiä avainsanajen level ja level_goups avulla. Huomaa, että ne ovat järjestelmäkohtaisia, eli kaikki samaa Vertex-ohjelman tiedostopalvelinta käyttävät henkilöt näkevät samat asetukset.
Ohjelma varmistaa poiston kysymyksellä: Poistetaanko tason 'X' elementit?
Vastaa Kyllä tai Ei.
Huomaa: Et voi peruuttaa elementtien poistoa Ctrl Z:lla, joten ole varoivainen toiminnon kanssa ja tallenna piirustus mieluusti ennen poistoa, jolloin voit lukea sen tarvittaessa uudelleen.
Varsinkin tuoduissa (DWG- ja DXF-) piirustuksissa voi olla sivulle tarpeettomia elementtejä, jotka haluaisit poistaa.
Näissä voi olla samaan tarkoitukseen liittyviä elementtejä useilla erilaisilla tasoilla, jota haluaisin näkyville yhdelle tasolle.
Zoomaa piirustusta
= Koko kuva = Palauttaa kuvarajojen (virheät viivat) sisällön mahdollisimman suurena näkyviin.
Myös pikanäppäimet A ja Ä
= Zoom = Osoita kaksi pistettä, Ohjelma zoomaa osoitetun alueen keskelle työikkunaa
Myös pikanäppäimet Z ja Ö
= Edellinen zoomaus. Ohjelma hyppii kahden edellisen Z:lla tai Zoom (suurennoslasilla) tehdyn zoomauksen välillä. Se ei noteeraan zoomauksiksi Koko kuva-toimintoa tai rullahiiren zoomauksia.
Muita piirustuksen zoomaus ja panorointi-toimintoja
Pyöritä rullahiiren rullaa
Ylöspäin eli poispäin itsestäsi, jolloin kuva tulee lähemmäs.
Alaspäin eli itseäsi kohti, jolloin kuva menee kauemmas.
Huomaa, että ennen zoomausta kohdistimen sen hetkinen sijainti hyppää grafiikkaikkunan keskelle, eli tätä voit käyttää myös kuvan sivusiirtoon.
Siirrä kuvaa (Panoroi kuvaa)
Paina hiiren keskinäppäin pohjaan ja pidä se pohjassa, kun siirrät kohdistinta.
Kuva siirtyy kohdistimen liikkeen mukana.
Juoheva zoomaus ilman kohdistimen keskittämistä
Paina Shift-näppäin pohjaan ja pidä sitä pohjassa, kunnes olet painanut hiiren oikean näppäimen pohjaan.
Paina hiiren oikea näppäin pohjaan ja pidä se painettuna.
Liikuta hiirtä ylös-alas-suunnassa.
Kun siirrät hiirtä ylöspäin, kuva tulee juohevasti lähemmäs.
Kun siirrät hiirtä alaspäin, kuva menee juohevasti kauemmas.
Jos olet sitä mieltä, että rullan liike zoomaa väärään suuntaan, niin voit vaihtaa suuntaa:
