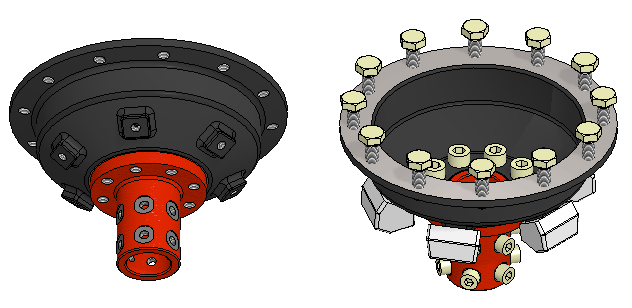

4. Osasarjat - piirresarjan perusteella

Valmiiksi mallinnetut osat lisätään kokoonpanoon ja paikoitetaan keskenään. Ennen paikoitusta vaimennintyynyyn lisätään kahva, jotta sen paikoitus toisen osan reiän kanssa olisi helpompaa. Vaimennintyynystä tehdään sarja rummussa piirresarjana olevan reiän avulla. Ruuvit lisätään kirjastosta ja niistä muodostetaan sarjat muiden osien piirresarjojen avulla.

Tässä harjoituksessa opimme

• Lisäämään komponentteja ja malleja sarjaan joka määräytyy osissa olevan piirresarjan perusteella.

• Lisäämään osamalliin kahvan, joka helpottaa mallin asemoimista kokoonpanossa.

Nouda projekti, joka sisältää tarvittavat osat

• Lataa tästä Vertex-projekti-zippi VX_AS4_PARTS.vxz

• Raahaa se Internet-selaimen downloads-kohdasta Vertex G4-ohjelman päälle.

• Varmista, että mallit löytyvät (B-selaimella) projektista VX_COURSE_ASSY.

  • Päivitä tarvittaessa selain, elleivät nuo mallit VX_AS4-P* heti löydy.

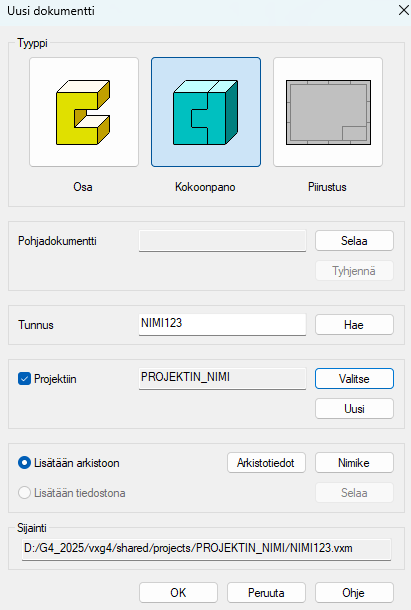

Uuden kokoonpanomallin aloitus

• File > Uusi > Kokoonpano

• Syötä mallin tunnus.

• Täytä arkistotiedot (Arkistot. painike).

• Valitse olemassa oleva projekti tai tee uusi projekti.

  •  Valitse = Selaile projekteja ja valitse projekti.

  • Uusi = Perusta uusi projekti ja syötä projektin tiedot.

• OK.

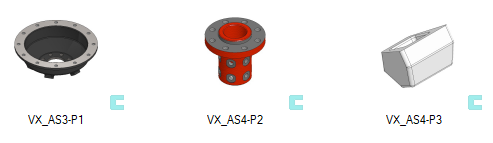

Lisää malliin arkistoidut osat

• Lisää ensin rumpu (VX_AS4-P1).

  •  Löytyy projektin VX_COURSE_ASSY alta.

  • Esim. Toiminnolla Lisää > Malli tai B-selaimella.

  • Pudota paikoilleen esim. hiiren keskinäppäimellä.

• Lisää sitten tukiholkki (VX_AS4-P2) ja vaimennintyyny (VX_AS4-P3).

•

  keskeyttää lisäyksen.

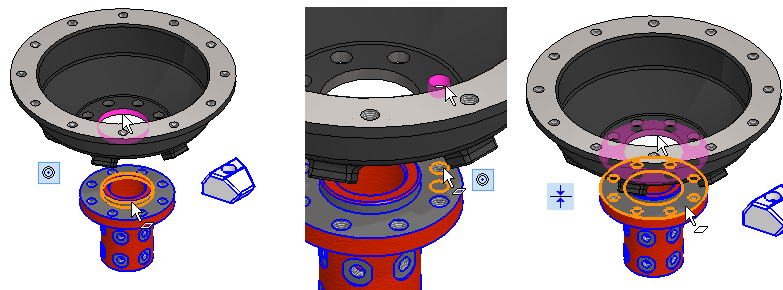

Liitä rumpu (VX_AS4-P1) ja tukiholkki (VX_AS4-P2) ehdoilla toisiinsa

• Lisää osien välille kaksi samankeskisyysehtoa ja yksi yhtenevyysehto.

Vaimennintyynyn ehdot.

• Voit kokeilla paikoittaa vaimennintyynyt rummun kohoumaan. Tarvitset siihen kolme ehtoa, esim. samankeskisyyden ja pari yhtenevyysehtoa.

• Mutta tässä harjoituksessa lisäämme osamalliin kahvan, jonka avulla vaimennintyyny asettuu paremmin paikalleen ja vaatii vain yhden ehdon.

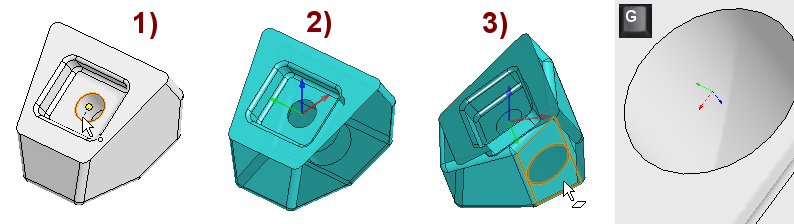

Lisää kahva tukityynyyn

• Avaa malli (omaan ikkunaansa) VX_AS4-P3, esim B-selaimella.

• Valitse reiän keskipiste, kuvassa 1).

• Tilannekohtainen toiminto: Lisää kahva.

  • Malliin ilmestyy kahvaa symboloiva koordinaatisto ja ohjelma kehottaa: Sijoituspisteen sidonta: kiinnitä SinZ-suunta osoittamalla pinta tai piste. Kuvassa 2).

• Käännä mallia niin paljon, että voit osoittaa tyynyn alapinnan.

  • Sininen akseli, joka määrää myöhemmin osan paikoituksessa osan suunnan, suuntautuu kohti osoitettua tasoa.

• Tallenna malli VX_AS4-P3 ja poista se Vertex-työpöydältä.

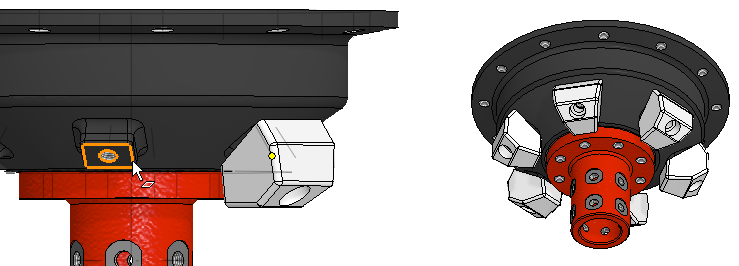

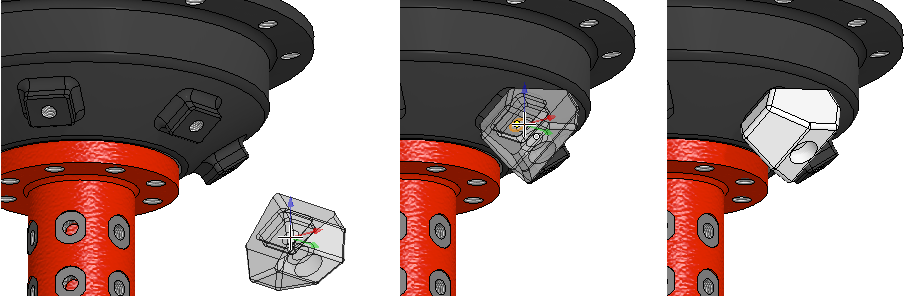

Lisää vaimennintyyny rummun kohoumaan

• Voit poistaa aikaisemman vaimennintyynyn, ainakin jos et paikoittanut sitä loppuun saakka rumpuun.

• Lisää > malli  VX_AS4-P3.

• Vie kohdistin geometria päälle. Näet että osan suunta muuttuu.

• Vie kohdistin kohoumassa olevan kierrereiän päälle siten että reiän keskipiste tulee valituksi ja osoita paikka.

• Kun ohjelma kysyy Tehdäänko sarja, vastaa: Ei.

  • Sillä vaimennintyyny on (todennäköisesti) väärässä asennossa.

  •

    keskeyttää lisäyksen

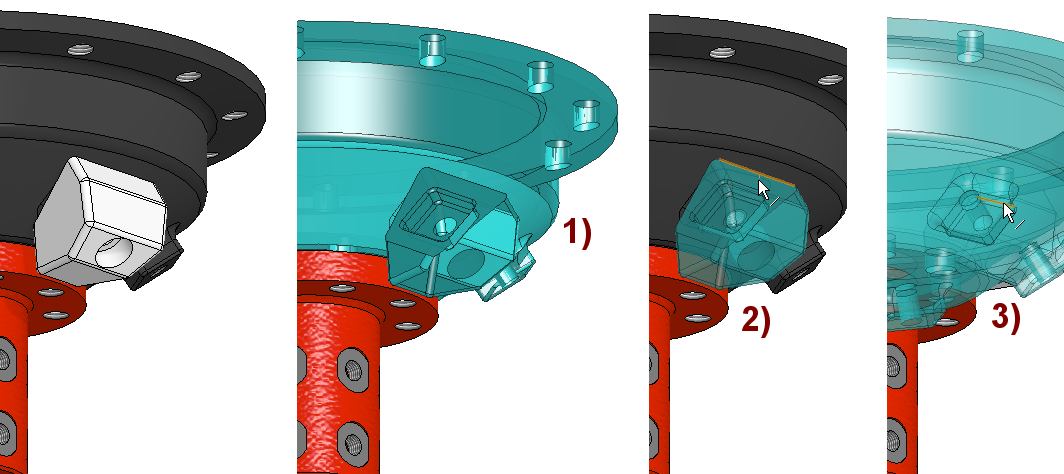

Raahaa (kierrä) vaimennintyynyä ja paikoita se ehdolla

• Tartu tyynyyn ja kierrä se suurin piirtein oikeaan suuntaan.

• Valitse rumpu ja vaimennintyyny (huom. jälkimmäinen



  Ctrl-näppäin pohjassa), kuvassa 1).

• Valitse yhdensuuntaisuussehto.

• Ohjelma kertoo että "Kokoonpano on täysin määritelty, lisätäänkö ehto silti" (Tämä ei tässä tapauksessa pidä täysin paikkaansa, mutta yleensä kahvaa käytetään komponenteissa joiden kiertymällä ei ole merkitystä, joten kiertymän vapausastetta ei yleensä huomioita, kun arvioidaan koonnan ehtojen täydellisyyttä)

  • Vastaa: Kyllä.

• Ohjelma värjää vaimennintyynyn (jos sen jälkimmäisenä valitsit).

• Osoita osasta viiva, kuvassa 2).

• Ohjelma värjää rummun (jos sen ensimmäisenä valitsit).

• Osoita osasta viiva, kuvassa 3).

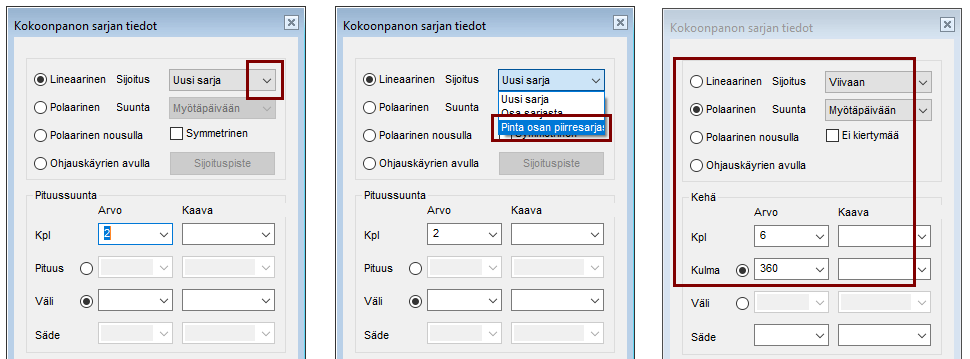

Tee vaimennintyynystä sarja

• Valitse vaimennintyyny (VX_AS4-P3) joko mallista tai piirrepuusta.

• Tilannekohtainen toiminto: Tee sarja.

  • Dialogi Kokoonpanon sarjan tiedot avautuu.

• Valitse kohdasta Sijoitus: Pinta osan piirresarjasta.

• Osoita pinta jostakin rummun kohoumasta.

• Ohjelma kertoo sarjan tiedot (oikeanpuoleinen dialogin kuva).

• OK muodostaa sarjan.

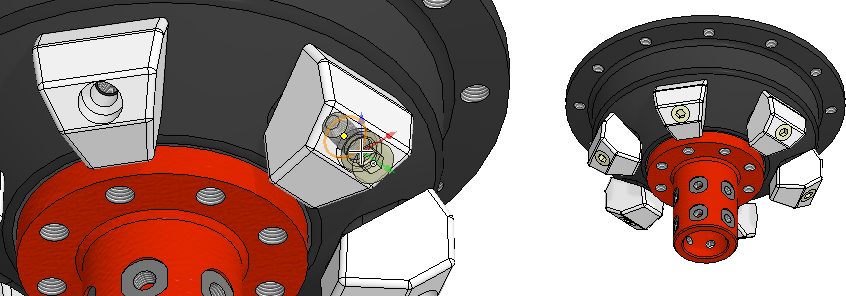

Lisää kuusiokoloruuvi vaimennintyynyyn

• Lisää kirjastosta: Komponentit > Vakiot > Kiinnittimet > Ruuvit > Vakiokierre > DIN-EN_ISO_4762.

• Valitse halkaisija: 8 ja seuraavasta dialogista pituus 20 (DIN-EN_ISO_4762-M8X20)

• Osoita paikka vaimennintyynyn reiän keskipisteestä.

• Vastaa kysymykseen Tehdäänkö sarja: Kyllä.

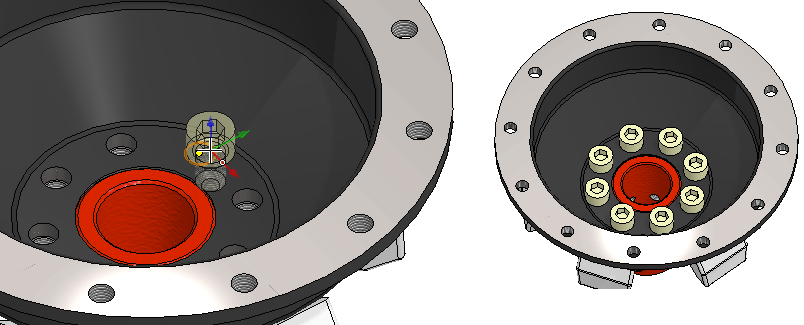

Lisää kuusiokoloruuvi rummun ja holkin kiinnitystä varten

• Lisää kirjastosta: Komponentit > Vakiot > Kiinnittimet > Ruuvit > Vakiokierre > DIN-EN_ISO_4762.

• Valitse halkaisija: 10 ja seuraavasta dialogista pituus 16 (DIN-EN_ISO_4762-M8X16)

• Osoita paikka reiän keskipisteestä.

• Vastaa kysymykseen Tehdäänkö sarja: Kyllä.

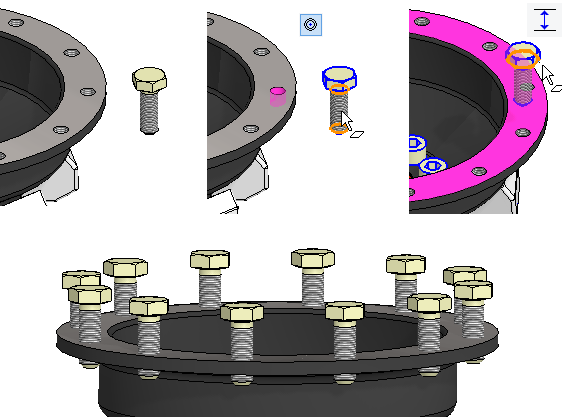

Lisää kuusioruuvi, paikoita se ja tee sitten sarja

• Lisää kirjastosta: Komponentit > Vakiot > Kiinnittimet > Ruuvit > Vakiokierre > DIN-EN_24017.

• Valitse halkaisija: 10 ja Pituus: 30.

• Sijoita ruuvi avaruuteen.

• Paikoita se samankeskisyys- ja etäisyysehdolla reikään.

  • Etäisyys 18.

• Valitse ruuvi ja tilannekohtainen toiminto: Tee sarja.

• Sijoitus: Pinta osan piirresarjasta.

• Osoita pinta.

• Hyväksy arvot.

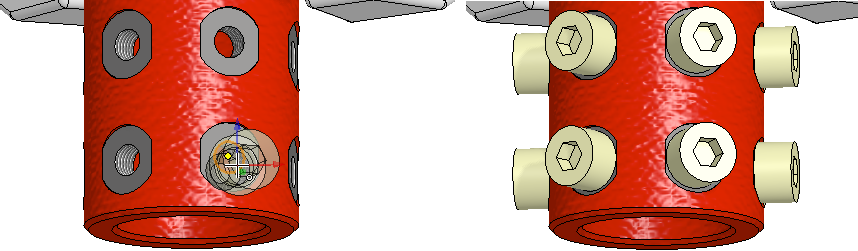

Lisää kuusiokoloruuvi holkkiin

• Lisää kirjastosta: Komponentit > Vakiot > Kiinnittimet > Ruuvit > Vakiokierre > DIN-EN_ISO_4762.

• Valitse halkaisija: 8 ja seuraavasta dialogista pituus 10 (DIN-EN_ISO_4762-M8X10)

• Osoita paikka reiän keskipisteestä.

• Vastaa kysymykseen Tehdäänkö sarja: Kyllä.

Tallenna malli

• File > Tallenna tai paina tai .
