Esimerkki suunnitteluautomaatista ja vinkkejä suunnitteluautomaatin tekemiseen

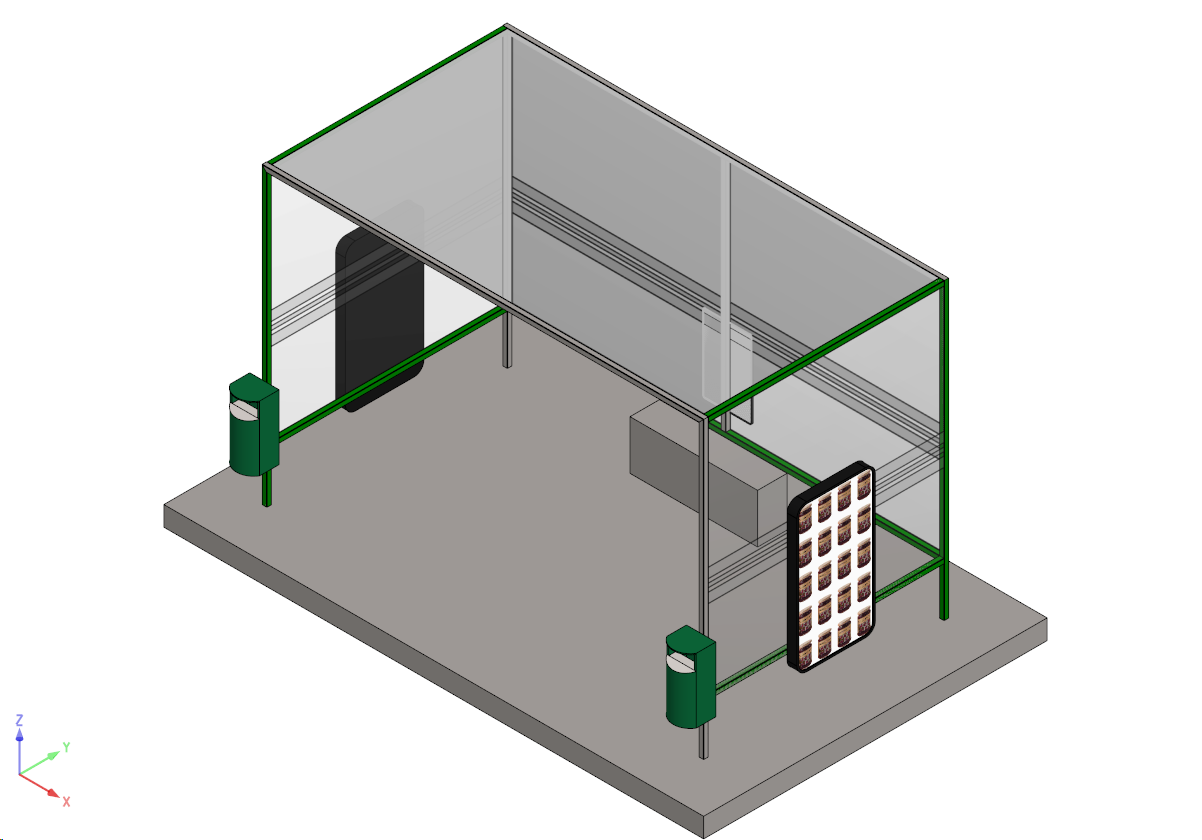

Bussipysäkki suunnitteluautomaatti
Esimerkissä on toteutettu yksinkertaisen suunnitteluautomaatin Excel käyttöliittymä ja käytetty muutamia keskeisiä ohjaustoimintoja; varioitu mittojen arvoja, lisätty ja poistettu osia, käytetty ehtoja sekä tallennettu kokoonpanoa eri nimillä uusiin projekteihin.
Lataa oheinen paketti, tallenna ja pura se auki omalle koneelle
- Paketissa oleva tiedosto Suunnitteluautomaattiesimerkki.pdf sisältää ohjeet suunnitteluautomaattiesimerkin asennuksesta ja käytöstä. Se sisältää myös ohjeet siitä miten kyseinen esimerkki on toteutettu.
Paketissa oleva tiedosto Automaatit_Pori.vxz on G4:ään tuotava projekti bussipysäkki suunnitteluautomaatista.
Paketissa oleva tiedosto Automaattipohja.xls on tyhjä Excel pohja suunnitteluautomaatin ohjaukseen.
Valitse tuo-toiminnolla puretussa paketissa oleva tiedosto Automaatit_Pori.vxz ja tuo se G4:aan. Syntyy uusi projekti nimeltään Automaatit_Pori.
Tarkista että koneella on C:\TEMP-kansio, sinne syntyy automaatin tuottama pdf-tiedosto.
Avaa G4:ssä kokoonpano Pysakki_Pori (projektin Automaatit_Pori alta). Klikkaa G4:ssä mallin taustaa oikealla hiiren napilla ja valitse Aja automaatti.
- Ohjelma avaa käyttöliittymänä toimivan Excel-tiedoston. Syötä käyttöliittymäohjelmaan arvoja ja paina ’Aja automaatti’-painonappia.
- Ohjelma tekee aktiivin projektin alle taskfile.txt tiedoston ja suorittaa siinä olevat toimenpiteet auki olevalle mallille ja tallentaa sen nimelle Pori_ajettu1 projektiin Porin_ajot.
- Muokatusta mallin piirustuksista syntyy samalla c:\TEMP-hakemistoon Pori_ajettu1.pdf niminen pdf-tiedosto.
- Ajaaksesi automaattia uudelleen sinun täytyy avata uudelleen Pysakki_Pori (projektin Automaatit_Pori alta)
- Huom. makrojen suorittaminen Excel:ssä täytyy olla sallittu.
Vinkkejä suunnitteluautomaatin tekemiseen
- Paketissa oleva tiedosto Tuoteautomaatio.pdf sisältää vinkkejä suunnitteluautomaatin tekemiseen.
Lataa tästä pakattu tiedosto suunnitteluautomaattiesimerkki.zip (3 513 KB).
- Vertex ohjelman version tulee olla vähintään 25.0.04
