Pohjadokumentit

Luo samankaltaisia malleja pohjadokumenttien avulla

Kopioidessasi edellisen projektin mallin ja muokatessasi sitä kopioit myös siinä olleen ongelmat ja virheet. Vertex G4 mahdollistaa nyt helpon tavan luoda uudelleenkäytettävää laadukasta geometriaa pohjadokumenttien avulla

Pohjadokumentin muodostaminen

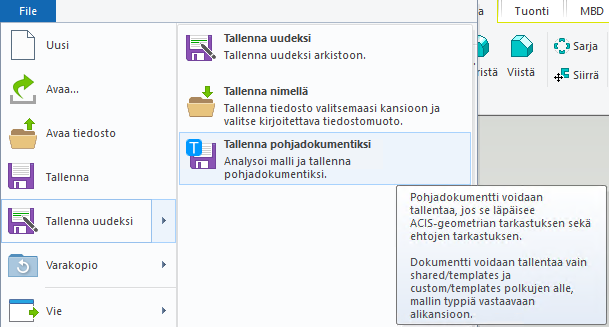

Voit tallentaa mallin pohjadokumenttikirjastoon “Tallenna uudeksi” -valikosta. Malli voi olla joko osa tai kokoonpano.

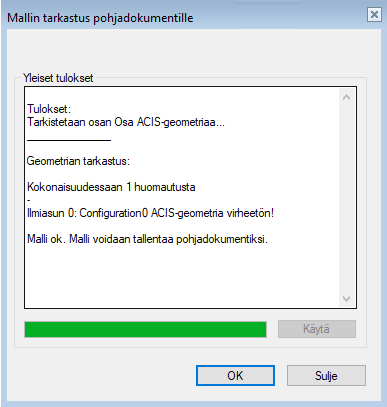

Ennen kuin malli tallennetaan kirjastoon, sille tehdään geometrian tarkastus. Jos geometria on jo tässä vaiheessa viallista, tai kokoonpanossa on viallisia ehtoja, mallia ei voi tallentaa. Tällä ehkäistään se, että pohjadokumenttia käytettäessä ei päästä heti alussa vialliseen tilanteeseen. Jos tarkastus onnistuu, dokumentti tallentuu pohjadokumentiksi.

Pohjadokumentin käyttäminen

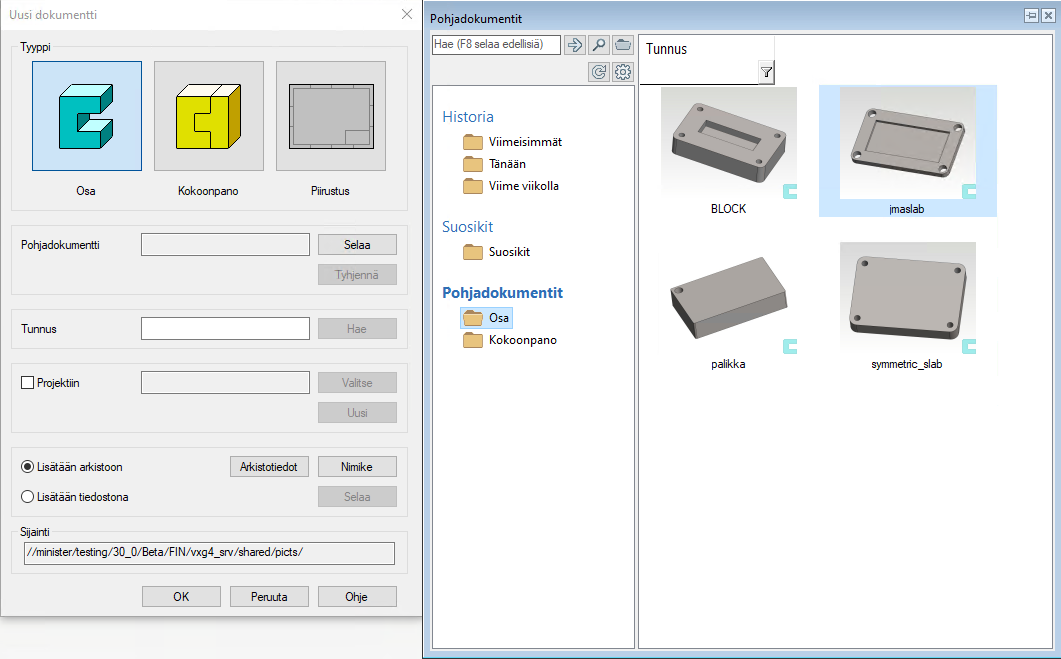

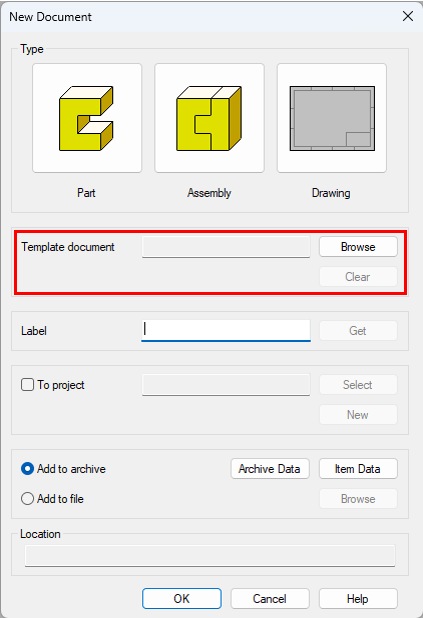

Luodessasi jatkossa uutta osaa, voit valita pohjadokumentin “uusi dokumentti” -dialogissa.

Pohjadokumentin muokkaaminen

Joskus tulee tarvetta muokata olemassa olevaa pohjadokumenttia. Voit avata mallin muokattavaksi selaimen (B) kautta avaamalla.

Muokatun pohjadokumentin tallennuksessa pätevät samat säännöt kuin uuden tallennuksessa. Geometrian on läpäistävä tarkastus.
