Hallitse kokoonpanoja määrittämällä apugeometria ohjausosaksi
Apugeometrian hallinta helpommaksi ohjausosa-käsitteen avulla
Ohjausosa on käsite, jolla voit määrittää osan ainoastaan ohjaus- tai apugeometriaa sisältäväksi osaksi. Ohjausosan ajatus on olla apugeometriaa, jolla voit hallita esimerkiksi kokoonpanon osien sijoituksia. Luurankotekniikkaa käytettäessä luuranko on juuri tyypillinen ohjausosa.
Ohjausosa on geometriana saman arvoinen kuin mikä tahansa osa. Sillä on kuitenkin seuraavat ominaisuudet:
-
ohjausosa ei näy missään osaluetteloissa
-
osaa ei voi työstää työstävillä työkaluilla
-
ohjausosa ei tule näkyviin piirustuksiin
-
ohjausosa ei siirry vietäessä tiedostoa muihin järjestelmiin
-
ei huomioida törmäystarkastelussa

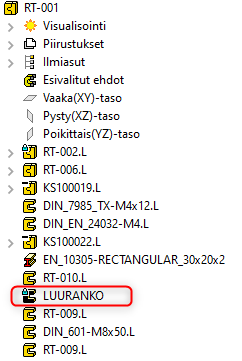

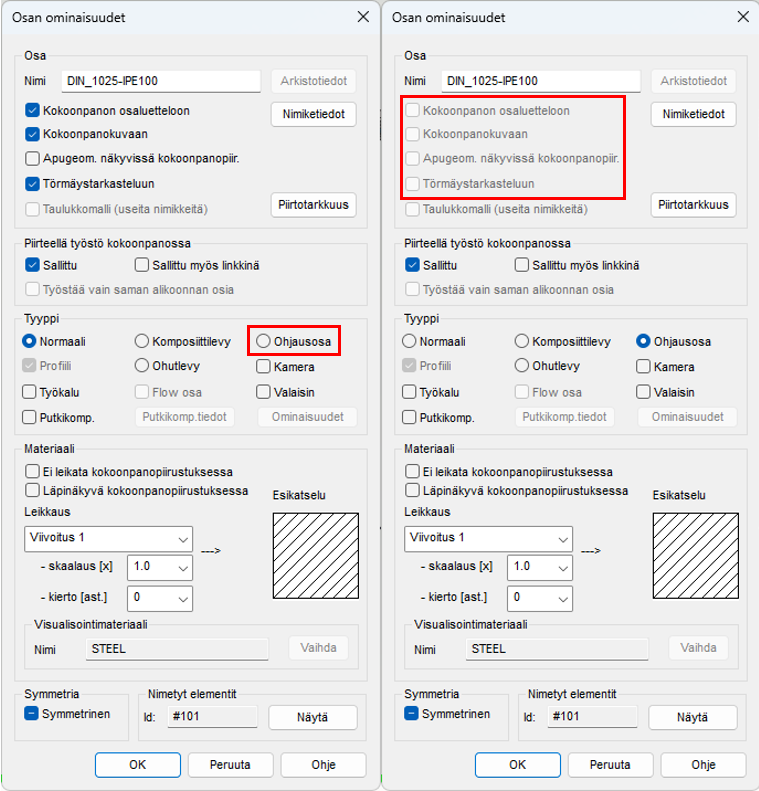

Ohjausosaksi voit määritellä minkä tahansa paikallisen osan. Osan ominaisuuksissa on valinta “Ohjausosa”. Kun olet määrittänyt osa ohjausosaksi, sen kuvake kokoonpanopuussa muuttuu mustaksi.
