Piirustukset 2023
Etsi piirustuksesta irtonaiset viivanpäät
2D -kuvien hyödyntäminen esimerkiksi laserleikkauksissa edellyttää usein sitä, että viivaketjut ovat jatkuvia. Joskus piirustuksiin tulee piirrettyä päällekkäisiä viivoja, tai viivanpäät eivät välttämättä ole täysin yhtenevät. Piirustusta katsomalla näitä on vaikea tunnistaa.

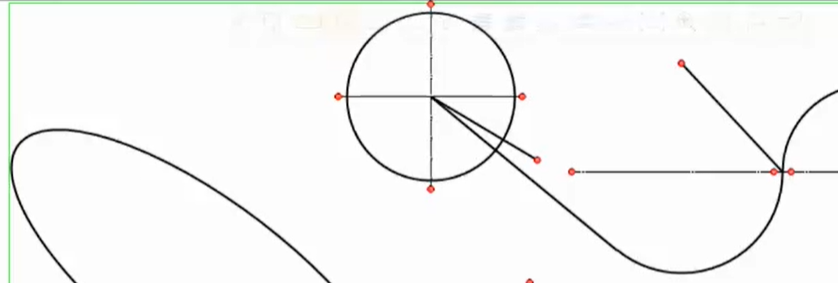

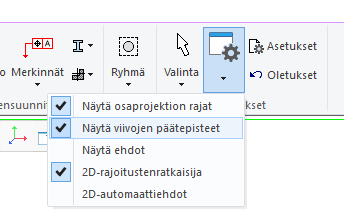

Nyt viivan päät saa 2D -piirustuksessa näkyviin työkaluvalikon kytkimestä. Kytkin on päällä vain aktiivissa piirustuksessa siihen asti, kunnes toiminto otetaan pois päältä tai piirustus suljetaan.
Samalla yleisimmin käytetyt kytkimet on ryhmitelty yhden valikon taakse. Näitä toimintoja ovat osaprojektion rajat, ehtosymbolit, 2D -rajoitustenratkaisija ja automaattiehdot. Ne löytyvät edelleen myös Tiedosto->Käyttäjäasetukset→Piirustukset ja mallit -dialogista.
Luo monisivuisia piirustuksia
Monisivuisen piirustuksen käsite
Tähän asti Vertexin 2D -piirustus on ollut yksi kuva. Asiakkailta tulleena toiveena on ollut, että suuret kuvat, joissa on paljon projektioita, voitaisiin jakaa sivuiksi tulostusta ja käsittelyä varten. Nyt tämä on toteutettu ja voit hyödyntää uusia ominaisuuksia suunnittelutyössä.

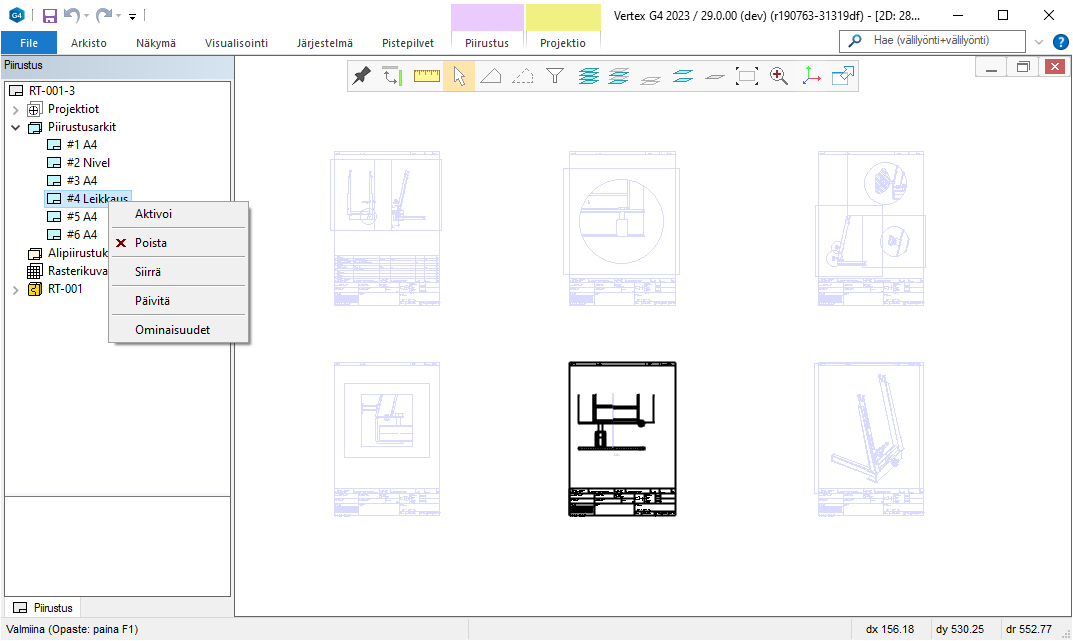

Voit käsitellä monisivuista piirustusta kuin se olisi yksi piirustus, tai voit käsitellä vain yhtä lomaketta. Lomakkeen paikoittamalla määrittelet uuden sivun piirustukseesi. Lomakkeiden ei tarvitse olla saman kokoisia, ja ne voivat sijaita missä tahansa piirustuksen alueella.
Monisivuisen 2D piirustuksen ominaisuuksia
- Voit päivittää koko piirustuksen tai ainoastaan yhden lomakkeen projektiot kerrallaan. Tästä aiheutuu huomattaaa nopeusetua isojen piirustusten kanssa työskenneltäessä.
- Aktivoi vain yksi lomake ja käsittele sitä itsenäisesti - ikään kuin piirustuksessa olisi vain yksi lomake
- Sivut numeroidaan automaattisesti. Kaikille lomakkeille tulee sama piirustusnumero, mutta eri sivunumero. Voit muuttaa sivunumerointia ja lomakkeiden nimiä, jotta tunnistat ne helpommin.
- Tulosta tai tee PDF joko yksittäisestä sivusta, sivualueesta tai kaikista sivuista helposti - tulostusdialogin esikatselu näyttää nyt sivukohtaisesti mitä olet tulostamassa.
