Osamallinnus 2023
Offset-työkalun toimintaa on parannettu

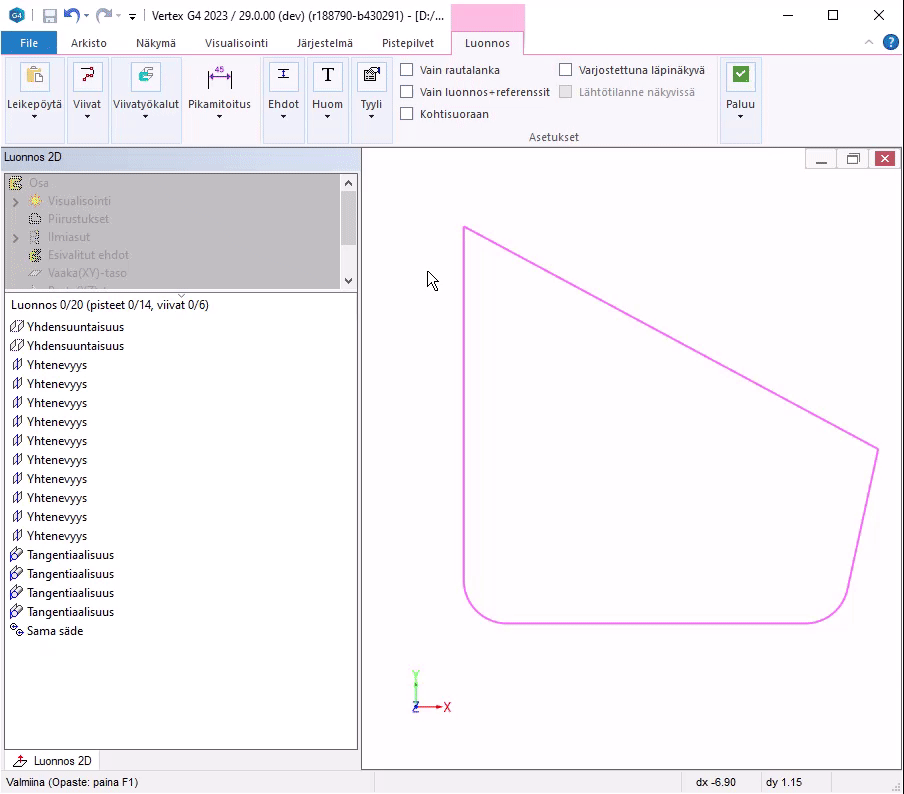

Offset-toiminnallisuus luonnoksessa on uudistettu täysin. Viivaketjun haku on parannettu ja voit vaihtaa offsetin ominaisuuksia vapaassa järjestyksessä.
Skaalaa luonnoksen kaikki mitat ehdolla

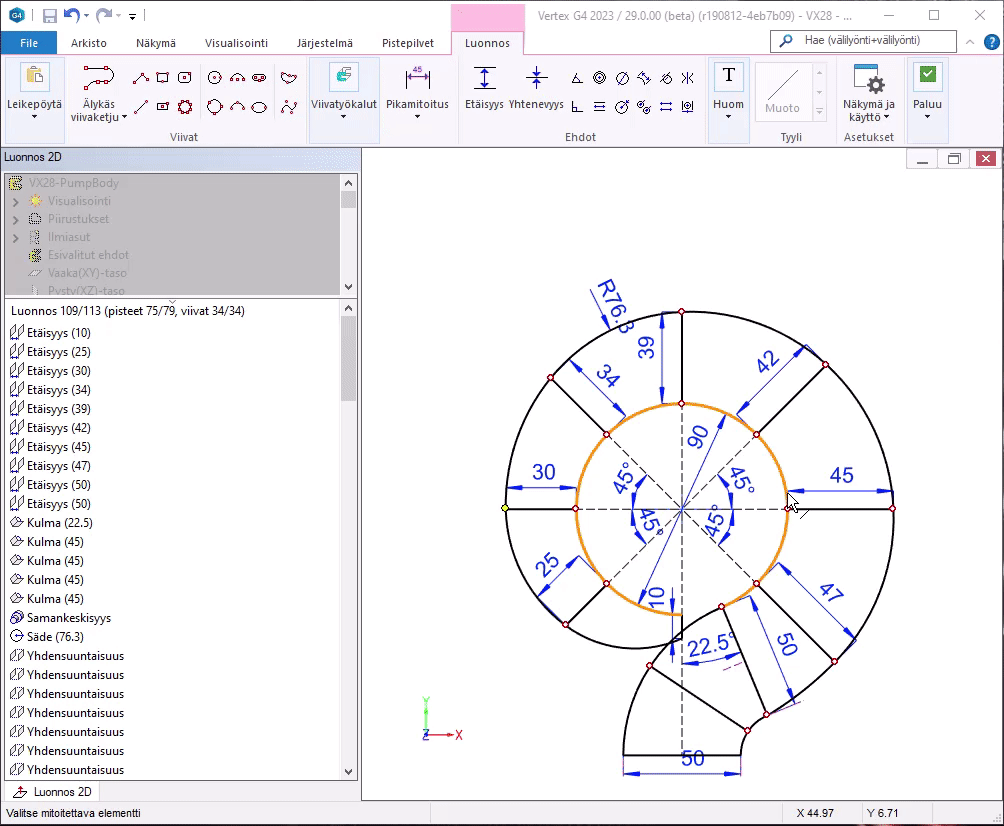

Luonnostimeen on tehty toiminto, jolla voit skaalata koko luonnoksen ehtoineen. Toiminto on hyödyllinen, kun samaa muotoa täytyy käyttää eri tilanteissa. Et joudu muuttamaan käsin yksittäisiä mittoja.
Toiminto skaalaa kaikki muodot, olivatpa ne ehdoilla rajattuja tai vapaita. Skaalaamisen jälkeen ehto muuttuu tavalliseksi ehdoksi.
3D -tekstit on uudistettu
Fonttivalikoima

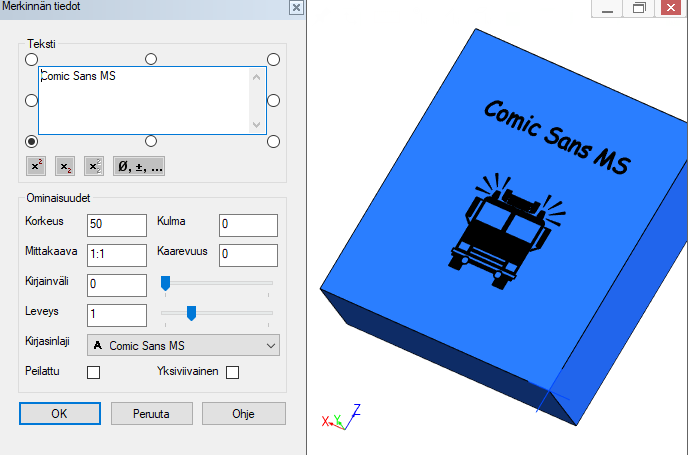

Luonnoksen merkinnöissä on nyt käytettävissä kaikki Windowsiin asennetut fontit. Voit hakea verkosta haluamiasi tyylejä.
Nyt voit hakea erilaisia symboleja tai vaikkapa viivakoodifontteja, joita voi hyödyntää suoraan malleissasi.
Yksiviivaisten fonttien tuki
Vanhat yksiviivaiset fontit kuten NORMAL ja NORMAL_OLD on poistettu 3D -puolelta. Ohjelman asennuksen mukana tulee uusi yksiviivainen fontti Normal SingleLine, joka korvaa NORMAL-fontit mallia luettaessa.

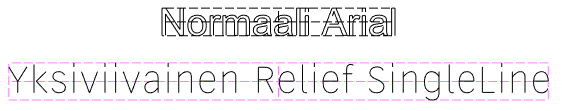

Käyttäjä voi myös halutessaan hakea minkä tahansa yksiviivaisen fontin verkosta. Yksiviivaista fonttia käytettäessä tulee tekstidialogista rastia kohta "yksiviivainen", jotta se piirretään oikein.
Paikoita tekstejä ehdoilla

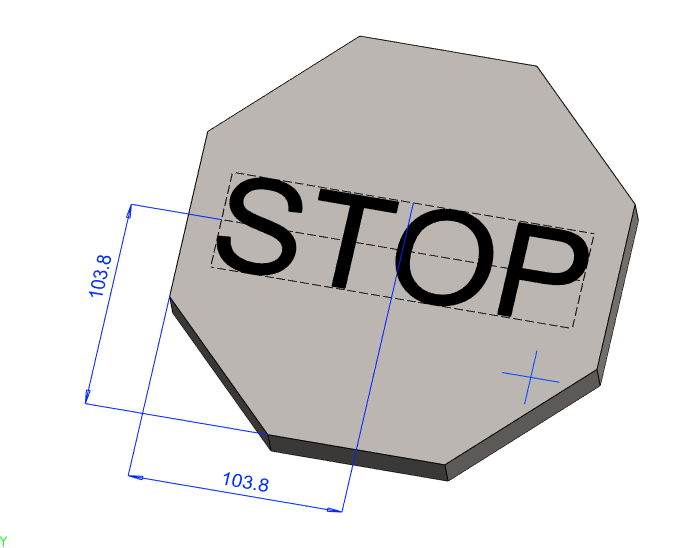

Tekstien ympärillä on nyt ohjausviivat, joista voit paikoittaa tekstit luonnoksessa. Nyt voit tekstin sisällöstä huolimatta keskittää sen, tai säätää haluttuun paikkaan.
Tekstimakrot ovat käytettävissä 3D -malleissa

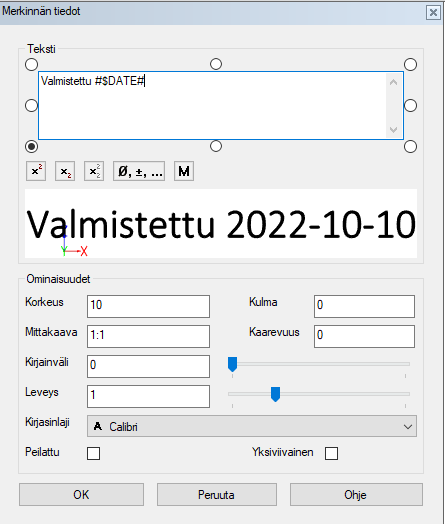

Aiemmin 3D:ssä ei ole voinut käyttää tekstimakroja. Nyt voit käyttää tekstimakroja kuten esimerkin $DATE, $TIME, MODREG.MOD_ID, ym., jolla saa mallin nimen päivittymään esim. luonnokseen tai viiteviivaan.
Pyöristysten ja viisteiden tekeminen on entistä helpompaa

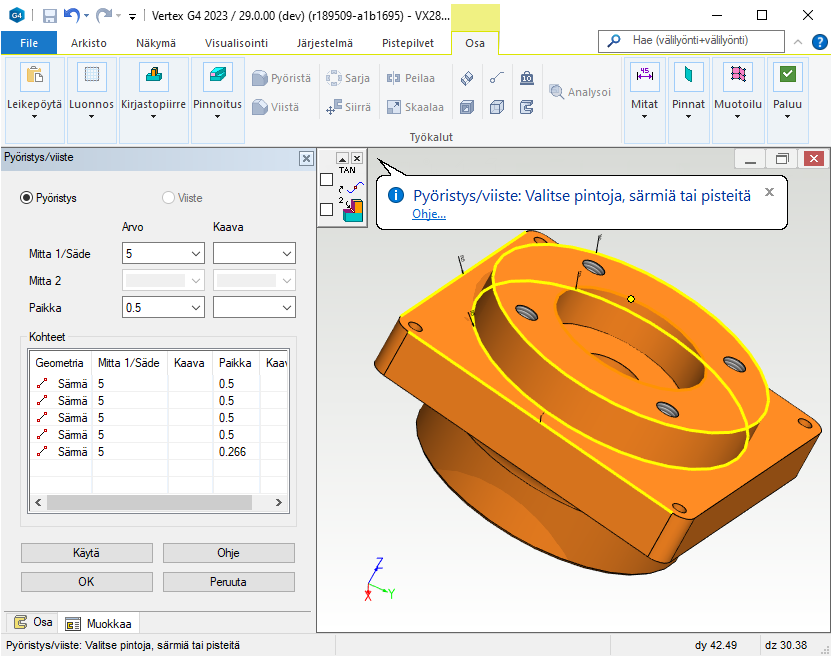

Pyöristys- ja viistedialogin käyttö on entistä sujuvampaa. Nyt voit muokata arvoja suoraan taulukossa ja lisätä sekä poistaa arvoja helposti. Voit käsitellä pyöristysmittojen lisäämistä joko dialogista tai mallin kautta osoittamalla.
Myös pinta-pinta ja viivapyöristykset samassa piirteessä ovat nyt mahdollisia. Aiemmin näistä piti tehdä erilliset piirteet.
Viivaketjujen valintaa on helpotettu. Mikäli osoitat dialogissa pinnan, ohjelman valitsee kaikki sen reunaviivat. Lisäksi voit lisätä ja poistaa pyöristettäviä elementtejä entistä helpommin.
Skaalaa malleja entistä helpommin

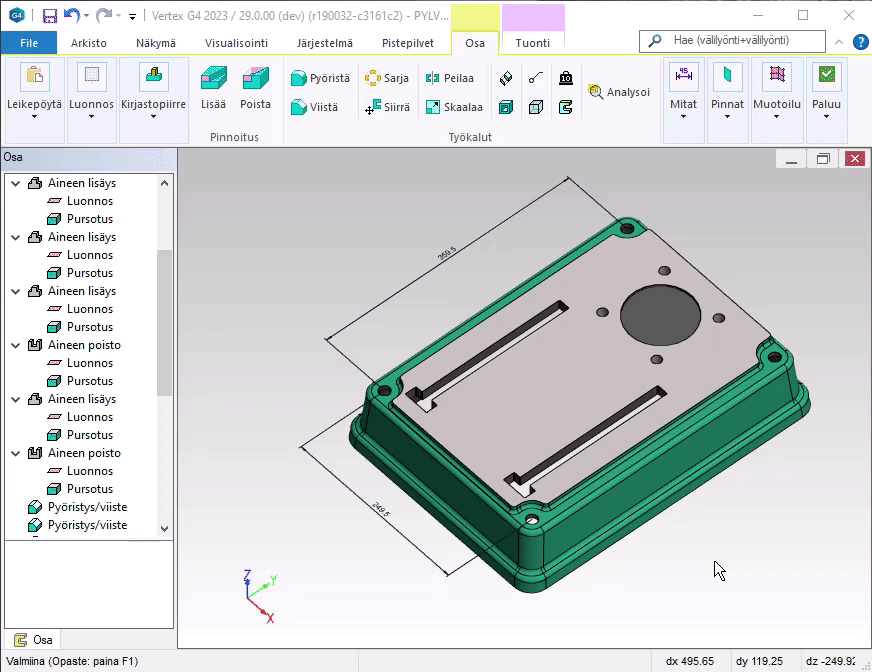

Skaalaustyökaluun on lisätty skaalaus kahden tunnetun pisteen välin avulla. Voit antaa skaalauskertoimen käsin, tai osoittamalla mallista kaksi pistettä, joiden välisen etäisyyden tiedät. Näiden perustella ohjelma laskee automaattisesti oikean skaalauskertoimen.
Toiminto on käyttökelpoinen erityisesti tuotaessa malleja toisesta järjestelmistä, joissa saattaa olla dekadikoon muutoksia, tai tuotaessa avoimien mallikirjastojen malleja tai tuumapohjaisia malleja.
Piirresarjan paikoittaminen taulukon avulla

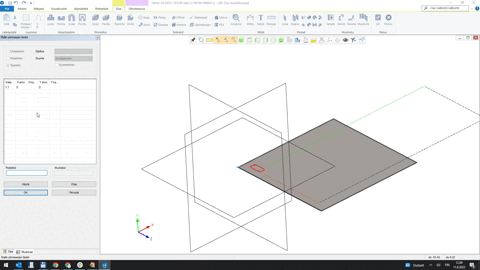

Voit nyt paikoittaa osan piirteitä antamalla niiden siirtymät taulukon avulla. Tämä on käyttökelpoinen sarjoille, joissa on paljon puuttuvia instansseja. Jokaiselle instanssille voi myös antaa kaavan, jolla kyseisen instanssin sijaintia voi varioida. Mikäli sarja noudattaa jotain laskentakaavaa, tai saat sen koordinaatit jostain toisesta järjestelmästä, voit tuoda ne Excelin kautta piirresarjalle.
Taulukkosarja toimii vain piirteille. Mikäli haluat kokoonpanon osat seuraamaan taulukkoa, tee ohjausosa, jossa on taulukkosarja, ja liitä kokoonpanon osat seuraamaan sitä.
Valitse pinnan kaikki pisteet

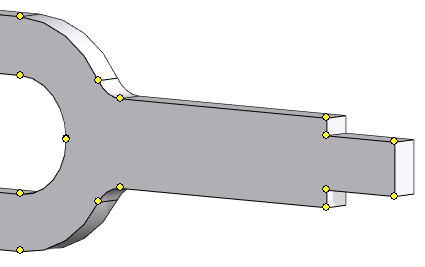

Tilannekohtaiseen valikkoon on nyt lisätty vastaava toiminto "valitse pinnan pisteet". Erityisesti importoitujen osien käsittelyssä tarvitaan pisteiden siirtoja, tai kaikkien pinnan terävien pisteiden pyöristyksiä. Nyt voit valita pinnan kaikki pisteet yhdellä toiminnolla ja jatkaa valintojen tekemistä normaalisti tämän jälkeen.
Mittataulukon rivin kytkentää ilmiasuun on parannettu

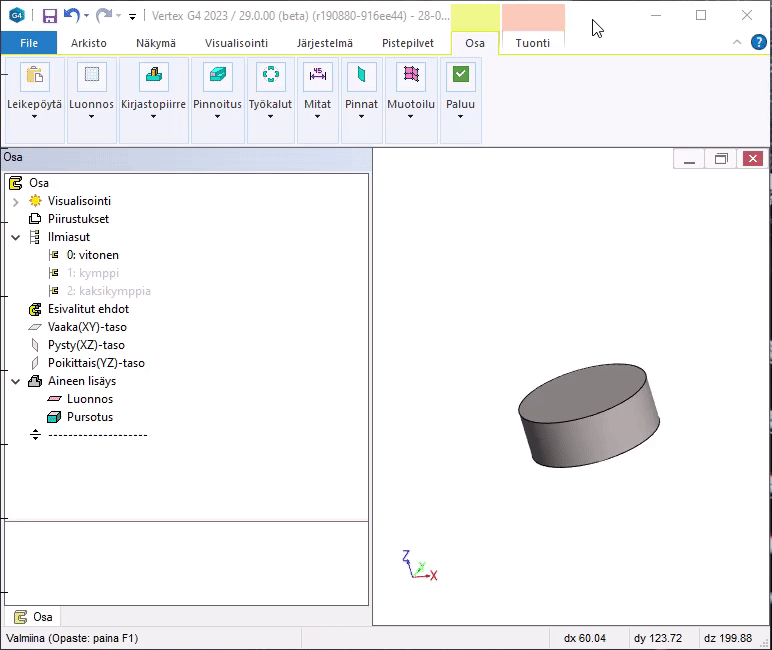

Kun teet osan, jossa on mittataulukon rivejä, voit nyt helpommin hallita ilmiasun nimikkeitä ja mittasarjoja.
Kun osan mittataulukossa on rasti "Valittujen muuttujien arvot vain listalta" päällä, ilmiasun tilannekohtaisesta valikosta saa näkyviin työkalun, jolla voit kytkeä ilmiasuun mittataulukon rivin.
Samassa yhteydessä on poistettu kysymys "muutetaanko taulukkomalliksi". Taulukkomallin käsite on vanhentunut, eikä niitä enää voi luoda. Jos käytössäsi kuitenkin on taulukkomalleja, ne toimivat kuten ennenkin. Jos sinun tarvitsee luoda uusia taulukkomalleja, saat toiminnon käyttöösi laittamalla avainsanan tablemodelcreationpossible =1 asetusarvotiedostoihin.
