Pinnan särmäys

Harjoitus 5: Imuhuuva

Tässä harjoituksessa opimme

• Mallintamaan poikkileikkauksien ja pinnoituksen avulla kappaleen, jolloin syntyy halutun huuvan pääasiallinen muoto.

• Käyttämään pintaketjun offset-toimintoa ohutlevykappaleen muodostamiseen.

• Toteuttamaan levyn taivutuksen vaatimat särmäysten mallintamisen.

• Suorittamaan aukilevityksen.

Tee uusi osamalli

• File > Uusi > Osa

• Anna tunnus (joka on samalla mallin nimi ja josta tulee oletuksena myös piirustuksen nimi)

• Valitse projekti, jonka yhteyteen malli tallennetaan.

• File > Uusi > Osa (Anna tunnus ja arkistotiedot ja tee uusi projekti tai valitse olemassa oleva projekti).

• Uusi luonnos > Vaaka (XY)-tasoon.

  • Piirrä suorakulmio 800*400 mm symmetrisesti keskiristin pysty-akselin suhteen. Laita ylempi vaakaviiva yhtenäiseksi keskiristin vaakaviivalle.

  • Lisää alakulmiin 150mm pyöristys.

    • Valitse pisteet ja toiminto: Pyöristä.

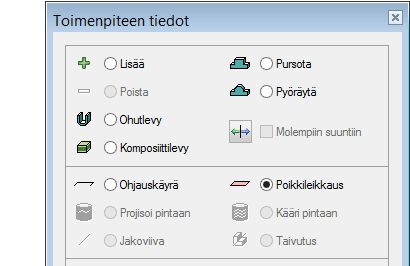

  • Toimenpide: Poikkileikkaus.

Mallinnan ensimmäinen poikkileikkaus

• Uusi luonnos > Vaaka (XY)-tasoon.

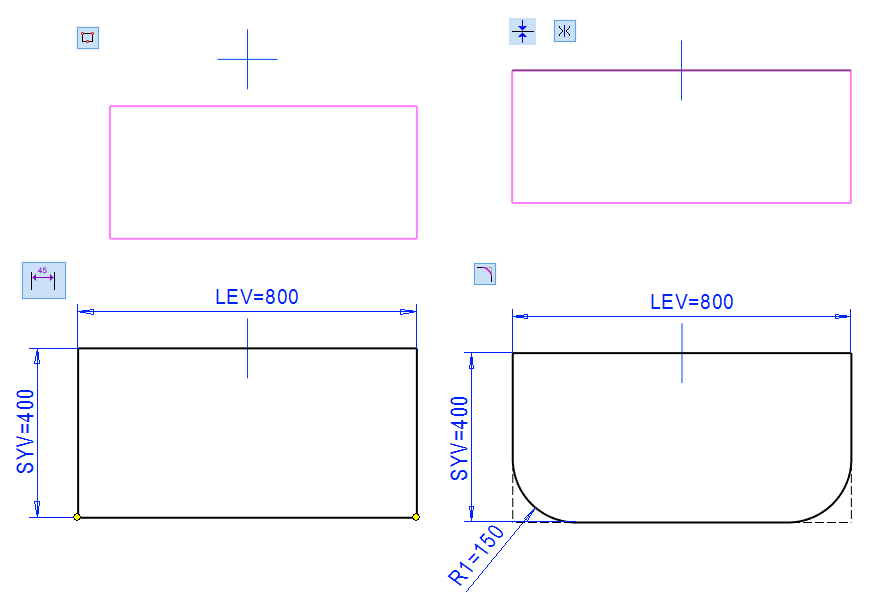

Luonnostele muoto:

• Piirrä suorakulmio symmetrisesti keskiristin pysty-akselin suhteen.

• Lisää yhtenevyysehto ylemmän vaakaviivan ja keskiristin vaakaviivan välille.

• Lisää symmetriaehto pystyviivoille keskiristin pystyviivan suhteen.

• Lisää mitat

  • 800 ja kaava LEV.

  • 400 ja kaava SYV.

• Valitse kaksi pistettä alakulmista.

• Tilannekohtainen toiminto: Pyöristä.

  • 150 ja kaava R1.

•

Toimenpide:

• Poikkileikkaus.

Mallinna toinen poikkileikkaus

• Valitse syntynyt poikkileikkaus (pinta).

• Tilannekohtainen toiminto: Uusi luonnos > Yhdensuuntaisesti.

  • Anna etäisyys: 400 ja kaava: KORK.

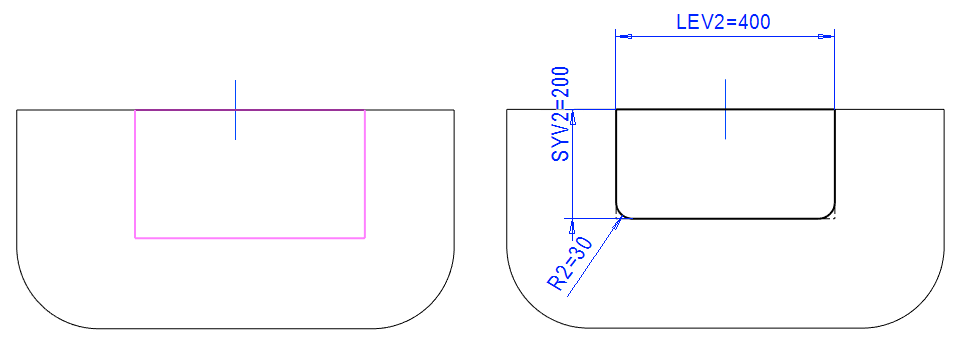

Luonnostele muoto:

• Piirrä suorakulmio symmetrisesti keskiristin pysty-akselin suhteen.

• Lisää yhtenevyysehto ylemmän vaakaviivan ja keskiristin vaakaviivan välille.

• Lisää symmetriaehto pystyviivoille keskiristin pystyviivan suhteen.

• Lisää mitat

  • 400 ja kaava LEV2.

  • 200 ja kaava SYV2.

• Valitse kaksi pistettä alakulmista.

• Tilannekohtainen toiminto: Pyöristä.

  • 30 ja kaava R2.

•

Toimenpide:

• Poikkileikkaus.

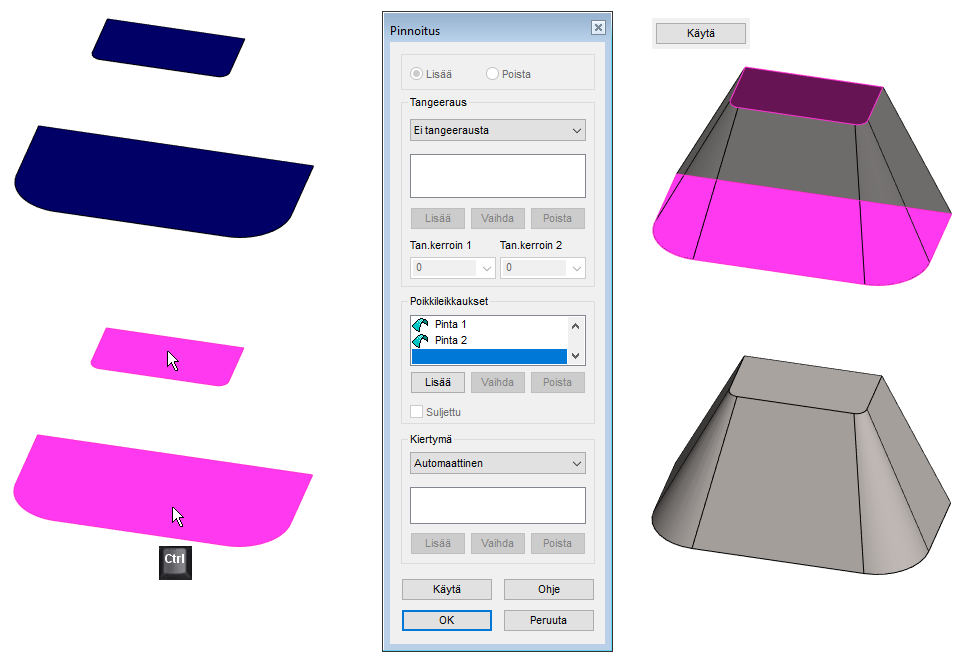

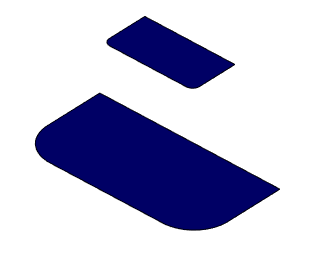

Muodosta poikkileikkauksista kappale

• Valitse molemmat poikkileikkaukset (jälkimmäinen Ctrl pohjassa).

• Tilannekohtainen toiminto: Pinnoita > Lisäten ainetta.

  • Hyväksy oletusarvot.

Tee särmäykset

Särmäykset täytyy tehdä jokaiselle (tässä 2 kpl) erikseen.

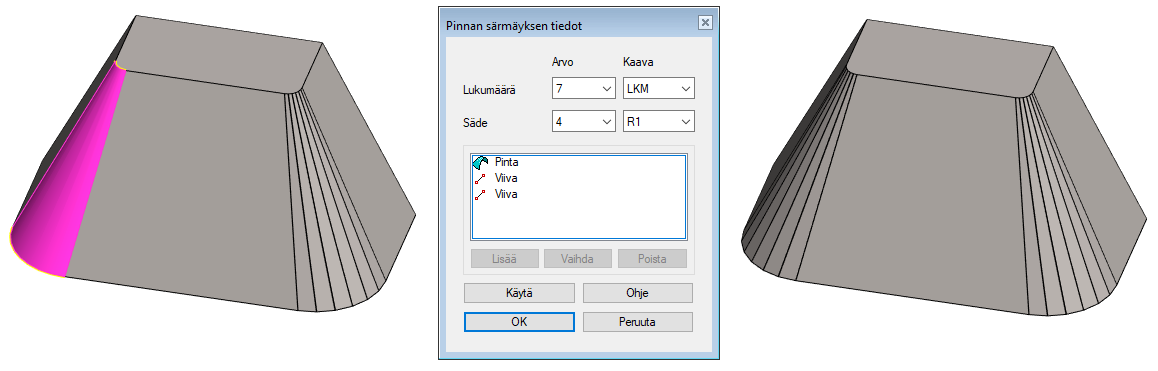

• Valitse pinta.

• Tilannekohtainen toiminto: Särmää pinta.


  • Anna särmien lukumäärä: 7 (ja kaava).

  • Anna säde: 4 (ja kaava).

• OK.

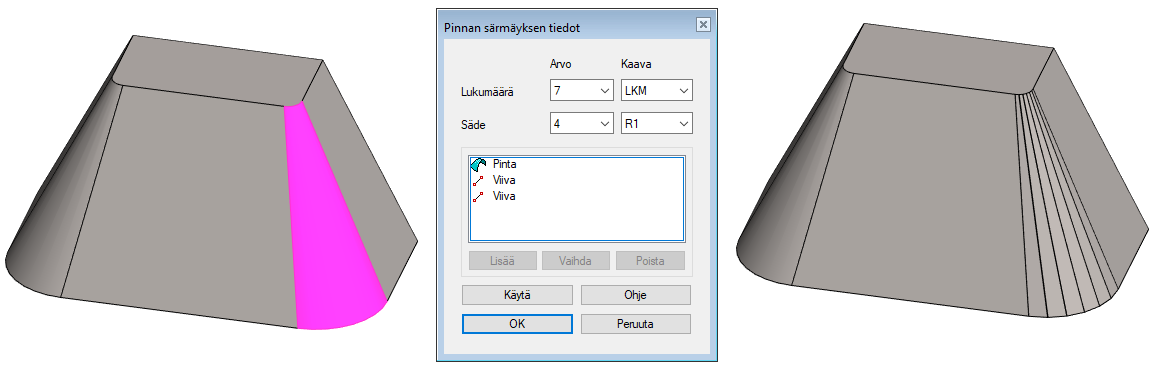

• Valitse pinta.

• Tilannekohtainen toiminto: Särmää pinta.


  • Anna särmien lukumäärä: 7 (ja kaava).

  • Anna säde: 4 (ja kaava).

• OK.

Huomioi säteen arvossa

Säteen suuruus riippuu seuraavista seikoista:

• Aiiotko "pursottaa" kappaleen sisään, molempiin suuntiin vai ulospäin valitusta pinnasta

• Työkalun säteestä.

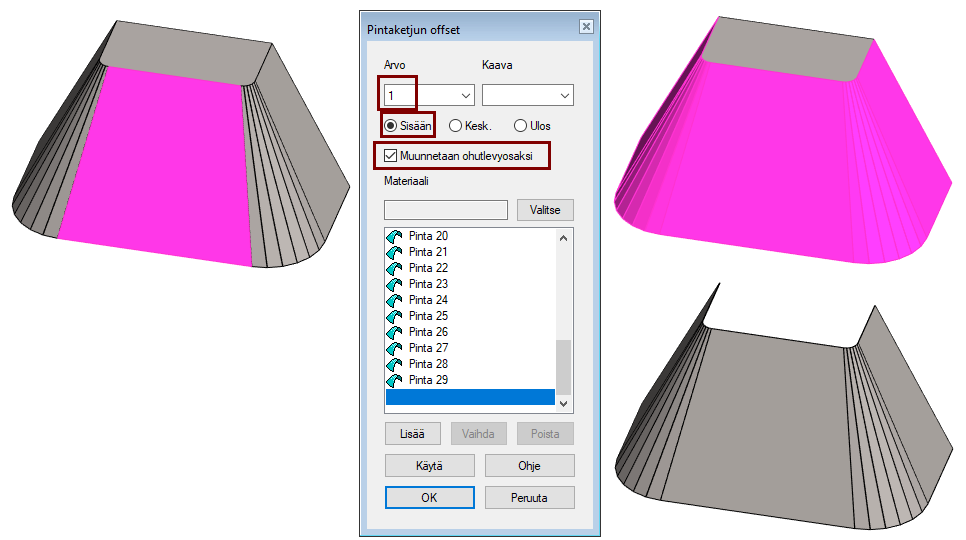

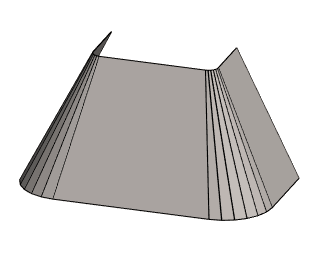

Muodosta umpikappaleesta ohutlevy

• Valitse jokin vinoista pinnoista.

• Tilannekohtainen toiminto: Pintaketjun offset.

  • Ohutlevyn paksuuden Arvo: 1.

  • Suunta: Sisään.

• OK.

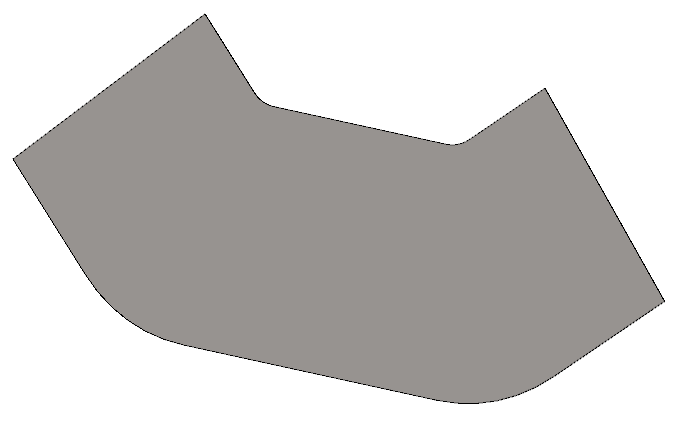

Aukilevitä kappale

• Aktivoi Ohutlevyosa-välilehti.

• Toiminto: Aukilevitä.

  • Hyväksy ohjelman valitsema pinta tai valitse pinta.

Taivuta levy takaisin

• Toiminto: Taivuta takasin.

• Huomaa, että jos aukilevitettyyn malliin ei ole tehty mitään koneistuksia (piirteitä), niin toiminto Taivuta takaisin poistaa edellisen piirteen Aukilevitys.

Suunnitelman loppuun saattaminen

Hae tai syötä raaka-ainetieto

• Nimiketiedot (Kuten harjoituksessa Kotelo on kerrottu)

Tee mallille piirustus.

Tallenna malli

• File > Tallenna

Lataa tästä huuvan malli (VX_SMD7.vxz).
