Osamallille nimikkeen lisääminen

Tässä osiossa kerrotaan Vertex G4:n sisään rakennetun nimikkeistön käytöstä.

Nimikkeen ja sen rakenteen lisäys

  • Valitse osan piirrepuusta tai mallissa tilannekohtaisesta valikosta Nimiketiedot.

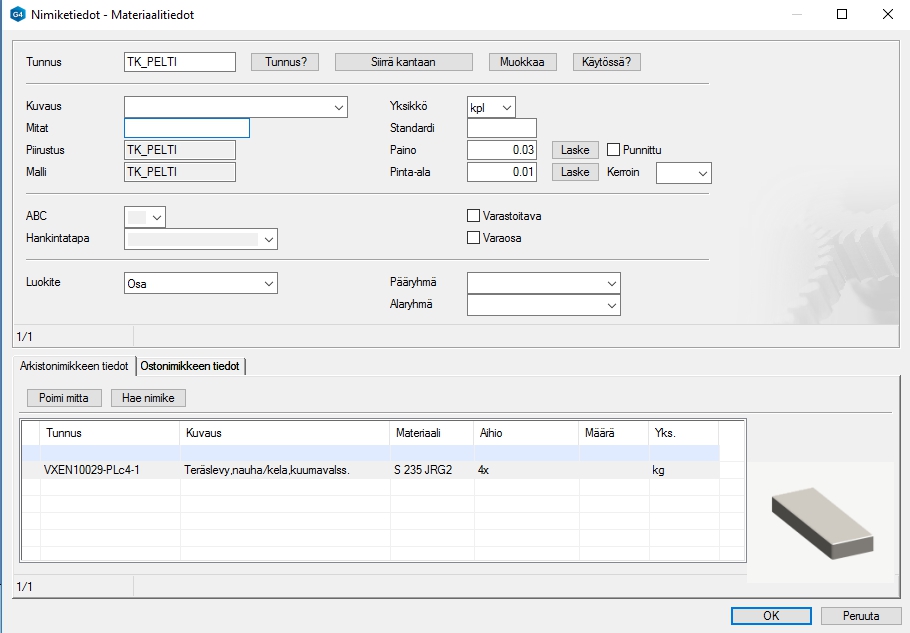

  • Kaksiosainen näyttö avautuu.


  • Näytön ylempi osa kuvaa osamallin nimikettä ja alempi osa sen rakennetta (raaka-ainetta)
  • Täytä alempi näyttö joko hakemalla nimike nimikekannasta Hae nimike -painikkeella tai sitten ”ei suositeltavalla tavalla” lisäämällä rivi ja kirjoittamalla raaka-aineen tiedot riville.
    Rivin voit lisätä viemällä kursorin riville 2 ja valitsemalla tilannekohtaisella toiminnolla Lisää rivi edelle.
  • Ylemmän näytön tunnuksen voit kirjoittaa itse tai painaa Tunnus? –painiketta, jolloin ohjelma  generoi tunnuksen mallinimestä.

Nimikkeen hakeminen nimikekannasta

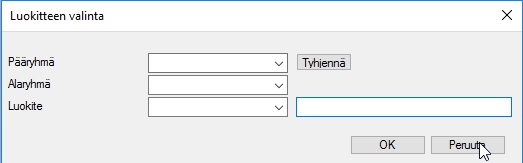

  • Valitse Hae nimike, jolloin hakunäyttö avautuu.

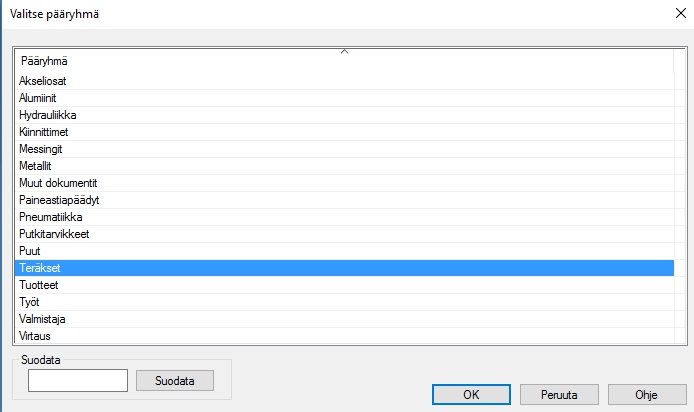

  • Valitse pääryhmä.

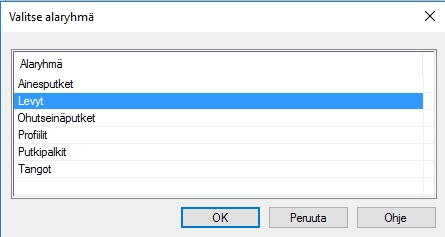

  • Valitse alaryhmä.

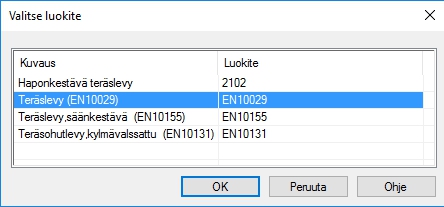

  • Valitse luokite.

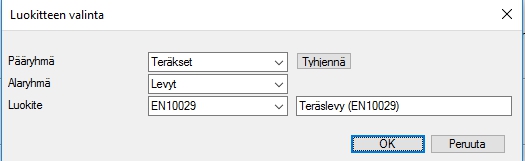

  • Valitse OK.

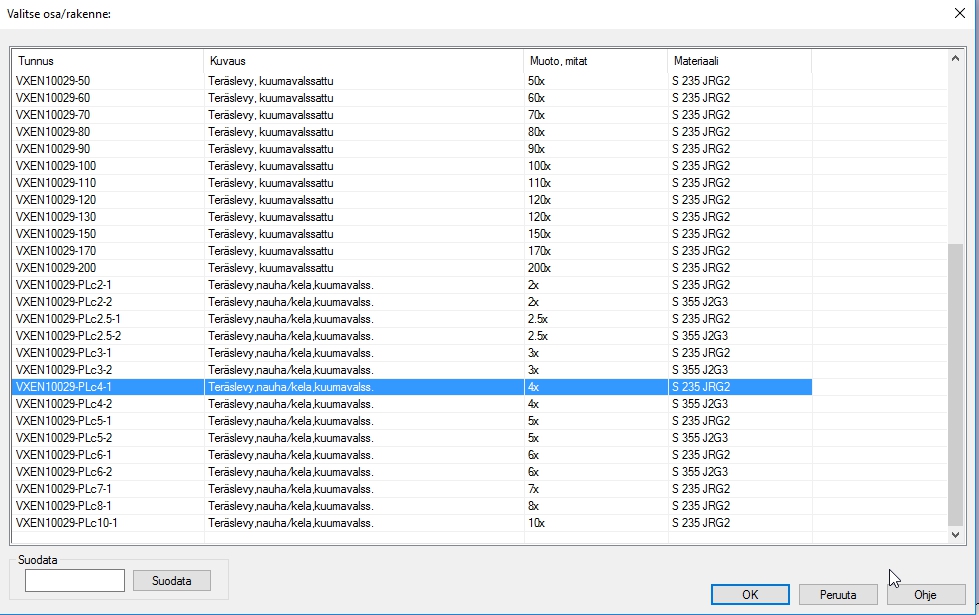

  • Haun tulokset esitellään valintalistalla.
  • Valinta tapahtuu joko kaksoisnapsauttamalla oikeaa riviä tai viemällä kohdistin riville ja painamalla Ok-painiketta.
  • Nimikkeen tiedot kopioituvat osamallin materiaaliksi.


Nimikkeen siirto nimikekantaan


  • Toimintoa tarvitaan mikäli
    • Haluat laskea kokoonpanon painon.
    • Suunnittelun tuottamat tuoterakenteet viedään tuotannonohjaus-järjestelmään.
    • Haluat jossain vaiheessa hakea missä kaikissa kokoonpanoissa tiettyä osaa on käytetty.
  • Osaluettelo syntyy piirustukseen kuitenkin ilman tätä toimintoa.

  • Valitse Siirrä kantaan, toiminto esittelee ensin nimikkeen rakenteineen ja OK:n jälkeen siirtää nimikkeen kantaan.
    • Huomaa, että osalla on oltava nimike eli Tunnus-kenttä on oltava täytettynä.
