12. Tekstit

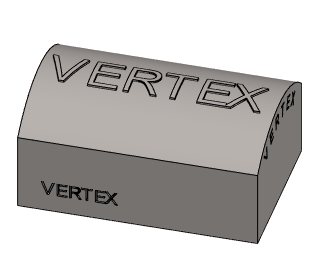

Harjoitus 12: Kappaleessa tekstejä

Versio yhteensopivuus

Harjoitus on toteutettu 26.0 (Vertex 2020) versiolla ja päivitetty version 27.0 (Vertex 2021) mukaiseksi.

Tässä harjoituksessa opimme

Lisäämään osaan tekstejä.

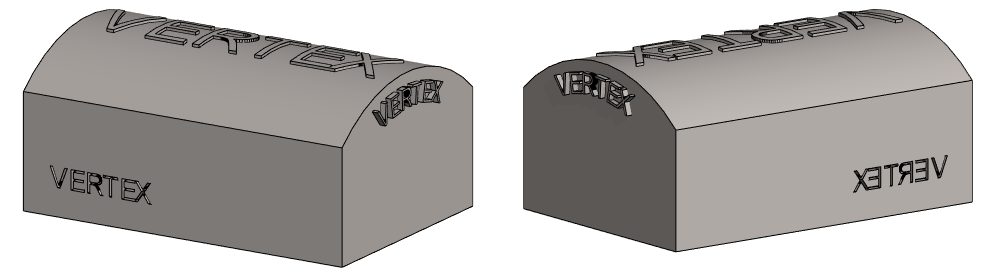

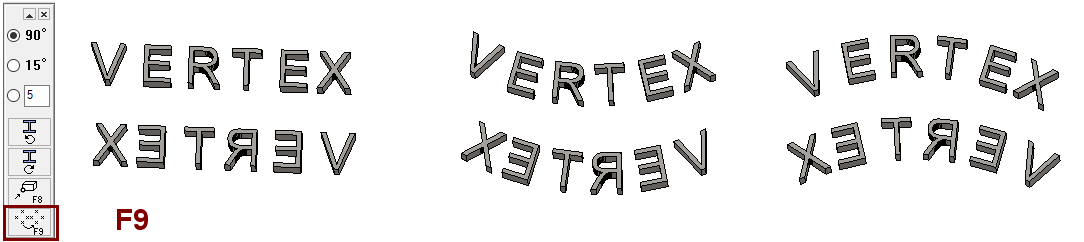

Peilaamaan luonnokseen lisättäviä tekstejä.

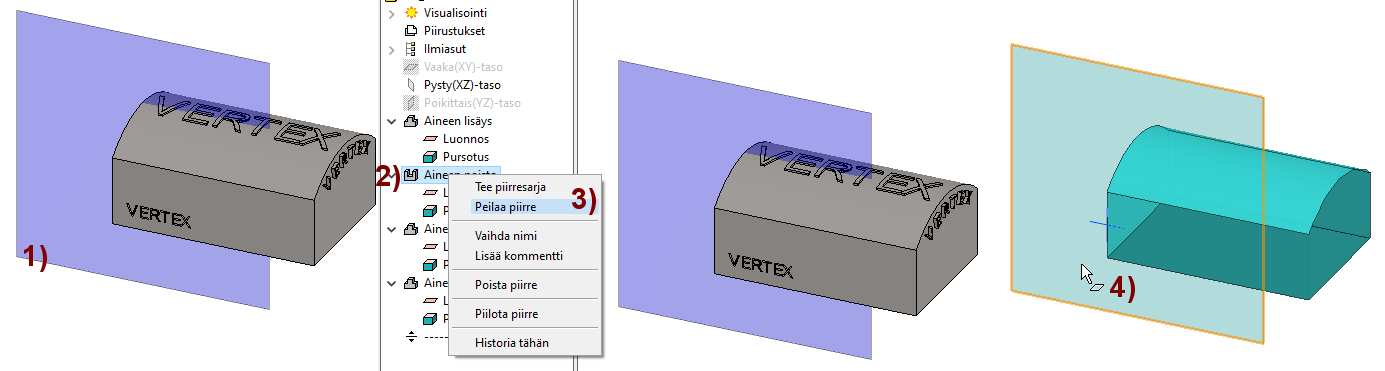

Peilaamaan piirteitä.

Käytetyt toiminnot:

Luonnostelu: Kahden pisteen suorakulmio, kaari (kolme kehäpistettä), teksti.
Luonnostelu: Etäisyys, Symmetrisyys, Säde.
Toimenpide: Lisäävä ja poistava pursotus.
Osamalli: Piirteen peilaus.

Tee uusi osamalli

File > Uusi > Osa
- Anna tunnus.
- Täytä arkistotiedot.
- Valitse olemassa oleva projekti tai tee uusi projekti.

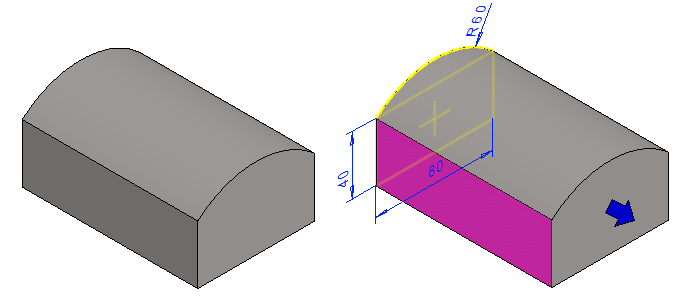

Luonnostele runko

Toiminto: Uusi luonnos > Poikittais (YZ)-tasoon.

Piirrä

Suorakulmio (origon ympäri).
Kolmen pisteen kaari (ilman tangentiaalisuutta).

Muuta

Ylimmän vaakaviiva ominaisuudet: Apuviiva.

Lisää ehtoja

Kaksi symmetrisyysehtoa.
Kaksi etäisyysehtoa.
Säde-ehto.

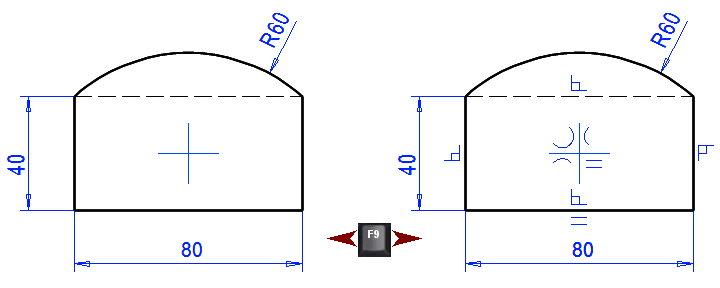

Ehtojen visualisointi

Paina F9-näppäintä, joka toimii on/off-kytkimenä muiden, kuin mittaehtojen näyttämiseen. Mitat näytetään aina.

Pursota runko ja tee luonnos pintaan

Pursota: 120.

Tee uusi luonnos etupintaan

Valitse pinta
Tilannekohtainen toimenpide: Uusi luonnos > Pintaan.

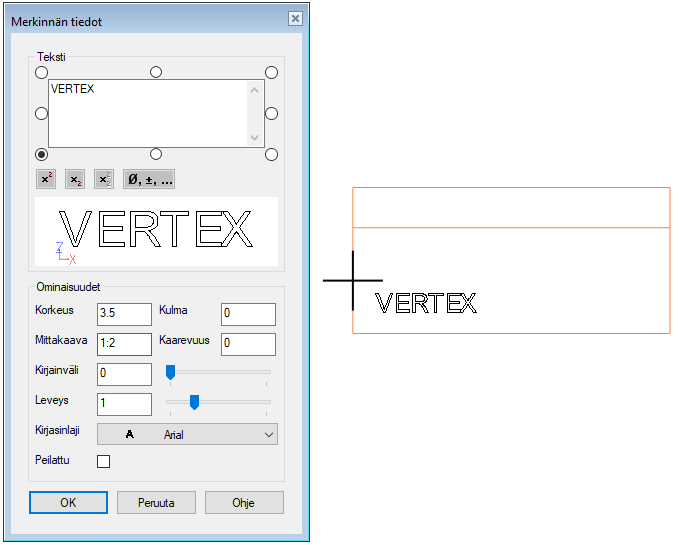

Lisää teksti

Kirjoita teksti, esim. VERTEX
Tekstin korkeuteen voit vaikuttaa kentän Korkeus- ja kentän Mittakaava-arvolla.
Tässä harjoituksessa voit antaa:
- Korkeudeksi 3.5 ja mittakaavaksi 1:2 tai
- vaihtoehtoisesti korkeudeksi 7 (mittakaavan ollessa 1:1)
Sijoita teksti käsivaraisesti.
- Tekstiä ei voi paikoittaa ehdoilla.
Lopeta tekstin syöttäminen Esc-painikkeella.

Tekstin parametrit korkeus, mittakaava ja sijoituspisteet

Jos mallista tehdään piirustus mittakaavassa 1:1, niin tässä annettu korkeus, esim. 3,5mm näkyy sellaisenaan piirustuksessa.

Jos mallista tehdään piirustus mittakaavassa 1:5 ja halutaan että teksti näkyy piirustuksessa 5mm korkeana, on syytä antaa korkeudeksi 5 ja mittakaavaksi 1:5 tai sitten korkeudeksi 25, mittakaavan säilyessä 1:1.

Huomaa myös Teksti-laatikon ympärillä olevat valintanapit, joiden avulla voit säätää mistä kohdin teksti roikkuu suhteessa kohdistimeen.

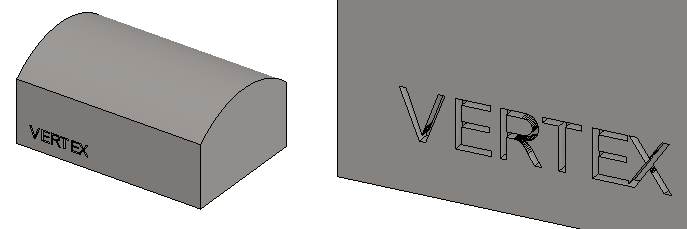

Pursota tekstillä materiaalia pois

Siirry luonnoksesta toimenpiteeseen: OK.
Poista - Pursota ja anna pursotussyvyydeksi 2.

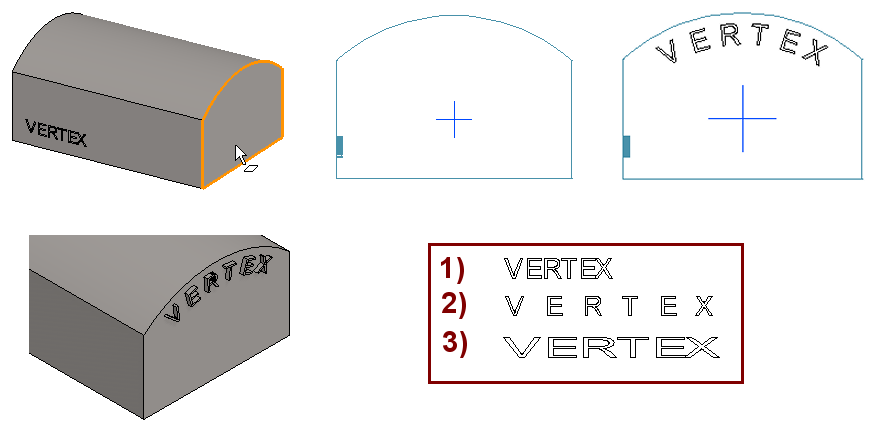

Lisää kaareva teksti päätypintaan

Valitse päätypinta ja tilannekohtainen toiminto: Uusi luonnos > Pintaan.

Lisää teksti, esim. VERTEX

Korkeus: 3.5
Kaarevuus: -50
Kirjainväli: 0.5
Mittakaava: 1:2
Lopeta tekstin syöttäminen Esc-painikkeella.

Lisää - Pursota ja anna pursotussyvyydeksi 2.

Tekstin parametrit kaarevuus ja kirjanväli

Kaarevuus = Kertoo tekstin keskikohdan kaarevuuden.

Positiivinen kaarevuus tuottaa "Hymynaama"-kaarevuuden.
Negatiivinen kaarenuus tuottaa "Surunaama"-kaarevuuden.

Kirjainväli = Oletusväli tulee tyhjällä arvolla.

Positiivinen arvo lisää tilaa kirjainten normaaliväliin.
Negatiivinen kirjainväli supistaa kirjainten väliä tai kääntää jopa kirjainten järjestyksen "oikealta vasemmalle luettavaksi".

Tekstin parametrit yllä huomiolaatikossa

1) Normaali teksti (Leveys: 1 ja Kirjanväli: tyhjä).

2) Kirjainväli 1 (ja Leveys 1).

3) Leveys 2 (ja Kirjanväli: tyhjä).

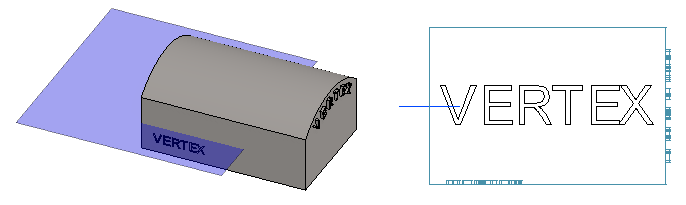

Pursotetaan teksti pinnasta ohi

Uusi luonnos > XY (vaaka)-tasoon. (tai jos perusaputasot ovat näkyvissä, niin sitten vaakasuuntaisen tason pintaan).

Lisää teksti, esim. VERTEX

Korkeus: 20
Kaarevuus: tyhjä.
Kirjainväli: tyhjä.
Mittakaava: 1:1
Lopeta tekstin syöttäminen Esc-painikkeella.

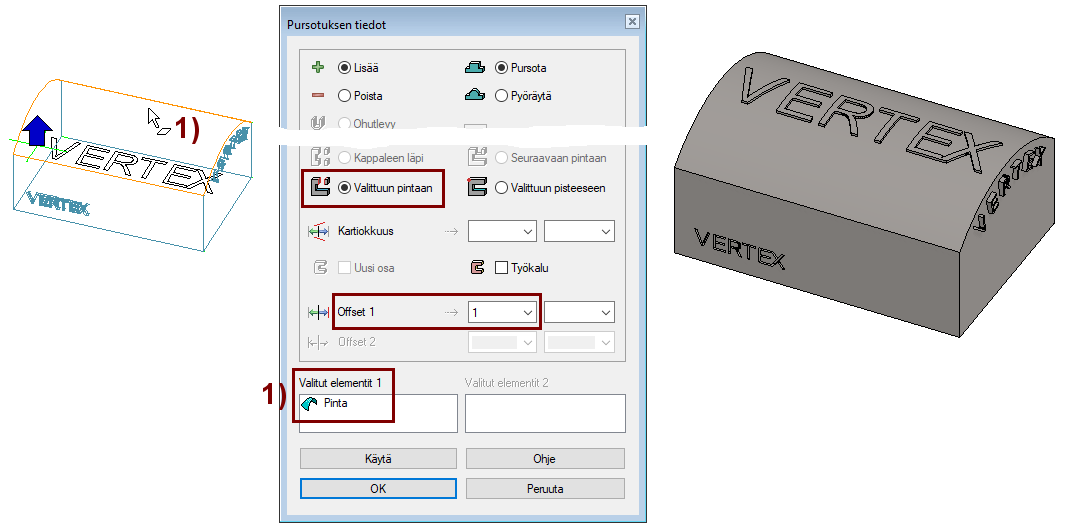

Toimenpiteen suorittaminen:

Lisää - Pursota.
Valittuun pintaan.
- Osoita pinta
Anna Offset 1 arvo: 1

Pursotuksen Offset-arvo

Pursotuksen positiivinen Offset-arvo ulottaa pursotuksen osoitetun pinnan kanssa yhdensuuntaiselle pinnalle, joka on Offset-arvon verran osoitetun pinnan yläpuolella.

Tämän harjoituksen esimerkissä, pursotus lähtee liikkeelle osan keskeltä ja ulottuu pintaa + Offsetin verran pinnan ohi.

Jos pursotustaso olisi ollut osan ulkopuolella ja pursotus olisi tehty valittuun pintaan positiivisella offset-arvolla, niin pursotus ei olisi ulottunut pintaan saakka, vaan jäänyt "ilmaan" offsetin arvon verran.
