Lomakesymbolin teko

Suosittelemme, että Vertex ED:n ja HD:n kanssa käytetään nykyisin lomakesymboleja vanhojen ja kaksiosaisten hankalasti ylläpidettävien lomakeryhmien sijasta. Versiosta 2024 (v.30.x.x) alkaen ohjelman mukana toimitetaan nykyisin mallit vain symbolityyppisistä lomakepohjista. Lomakesymbolien teko ja ylläpito on huomattavasti helpompaa kuin lomakeryhmien teko ja ylläpito, kun kaikki grafiikkaan ja viitteisiin liittyvä käsitellään yhdessä samassa paketissa.

Tässä esimerkissä muokataan ohjelman mukana toimitettavia lomakesymboleja, mutta voit tehdä myös omia lomakepohjia lähtemällä tyhjästä liikkeelle. Huolehdi kuitenkin, että omakin lomakkeesi noudattaa mallilomakkeessa ja tässä ohjeessa esiteltyjä toimintatapoja. Varmista myös, että lomakesymboli tallennetaan ja käyttöönotetaan kuten ohjeen loppupuolella on esitetty.

Yleistä symbolityyppisistä lomakkeista

Kuten kaikki muutkin ED:ssä/HD:ssa käytettävät symbolit, myös lomakesymbolit ovat pohjimmiltaan ensin staattisena pysyvää grafiikkaa, joita on esitetty erillisin viivoin, tekstein ym. perinteisin keinoin. Ja kuten muutkin Vertexissä symbolit, myös lomakesymbolin kanssa käytetään symbolien ns. IO-pisteitä, joilla ilmennetään mm. lomakkeen sijoituspisteen ja X/Y-koordinaatiston paikkaa, tekstimakrojen tietokantaviitteiden paikkaa ja niin edelleen.

Lomakesymbolin mallit

Vertexin mukana toimitetaan mallit symbolityyppisistä lomakepohjista: A3_LOMAKE_SYMB ja A3_LOMAKE_SYMB2. Lomakesymbolit löytyvät puhtaassa uudessa asennuksessa Piirikaaviot-kirjastosta tai jos ohjelman 2024 (v.30+) versioon on siirrytty päivityspolkua pitkin vanhemmista versioista, niin lomakesymbolit voi käydä hakemassa omiin symbolikirjastoihin Järjestelmä-Kirjastot alta löytyvien toimintojen kautta. Tuotavat lomakesymbolit löytyvät tarvittaessa ohjelman asennushakemistosta (verkkoasennuksissa serveriltä) …\system\complibs\UPDATED_SYMBOLS -kansiosta.

A3_LOMAKE_SYMB

Symbolityyppinen lomake A3_LOMAKE_SYMB on A3-kokoinen mallilomake, joka sisältää staattisen grafiikan (viivat, nimiötaulun otsikkotekstit) lisäksi yhden sijoituspisteen (vasen alareuna), yrityksen logon viivagrafiikka- ja täytevärimuodossa (Vertexin logo vasen alareuna) sekä valikoiman tekstityyppisiä IO-pisteitä (alla kuvassa kaikki T-merkillä kuvatut IO-pisteet).

IO-pisteitä on käytetty perinteisten arkistotietokannan tietojen tietokantaviitteiden tekoon (esim. teksti-IO-pisteessä viite projekti-, piirustus- tai lehtiarkistokortin tietokannan kenttiin). Lisäksi tekstityyppisiä IO-pisteitä käytetään X- ja Y-koordinaattipisteiden määrittelyyn, kahden viimeisimmän lehtikohtaisen revisiotiedon näyttämiseen (vaatii erityismäärittelyjä) ja lehden positiotiedon näyttämiseen. Tässä lomakesymbolin esimerkissä piirustuslehden kaksi viimeisintä revisiotietoa näytetään lomakesymbolin vasemmassa laidassa pystyssä.

A3_LOMAKE_SYMB2

Symbolityyppinen lomake A3_LOMAKE_SYMB on A3-kokoinen mallilomake, joka sisältää staattisen grafiikan (viivat, nimiötaulun otsikkotekstit) lisäksi yhden sijoituspisteen (vasen alareuna), yrityksen logon viivagrafiikka- ja täytevärimuodossa (Vertexin logo vasen alareuna) sekä valikoiman tekstityyppisiä IO-pisteitä (alla kuvassa kaikki T-merkillä kuvatut IO-pisteet). Aiemmasta lomakkeesta poiketen tässä esimerkissä lomakkeen vasemmassa laidassa ei näytetä revisiotietoja lainkaan (paitsi oikean alareunan piirustuksen revision tunnus).

Lomakesymbolin osat ja muokkaus

Kuten muitakin symboleja, myös lomakesymbolia muokataan Vertexistä löytyvällä symbolieditorissa. (Järjestelmä - Symboli(editori)

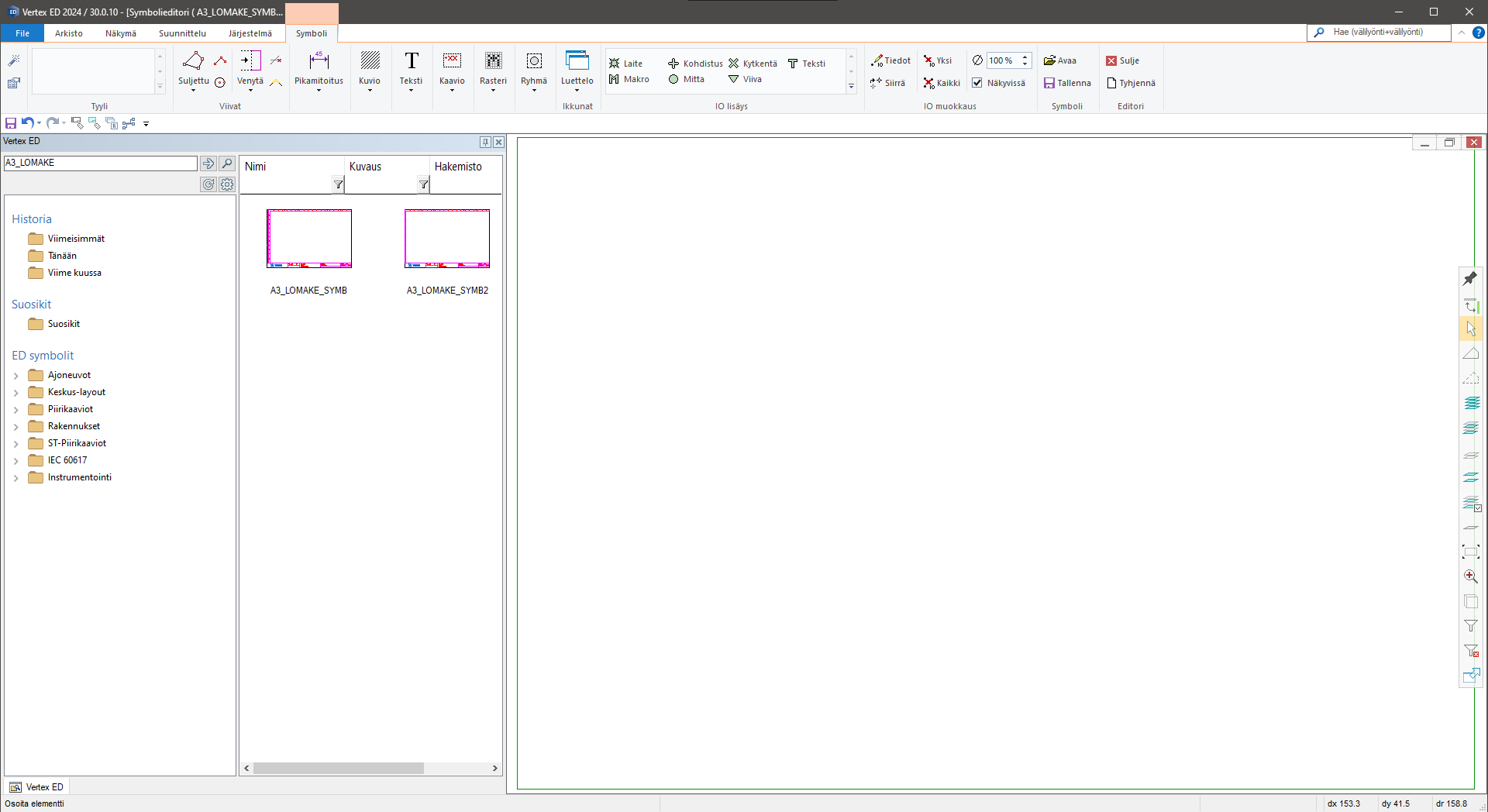

Symbolieditori avautuu omaan ikkunaansa, johon voidaan raahata symboleja symboliselaimesta. Symboliselaimen saa näppärästi auki pikanäppäimellä B tai Järjestelmä - Selain -valinnan kautta.

Symbolikirjastosta löytyvän symbolin avaus symbolieditoriin:

Symbolieditorin ollessa auki ohjelmaan avautuu symbolieditorin toiminnot sisältävä Symboli-välilehti. Tältä välilehdeltä käynnistetään toimintoja, joilla tehdään kaikki symbolien grafiikasta staattisena näkyviin teksteihin ja IO-pisteisiin liittyen.

1. Avataan esimerkiksi lomakesymboli A3_LOMAKE_SYMB symbolieditoriin: Valitse lomakesymboli symboliselaimesta ja raahaa se symbolieditori-ikkunan päälle.

2. Ohjelma kysyy “Muokkaa symbolia editorissa?” (Kyllä/Ei). Valitse Kyllä.

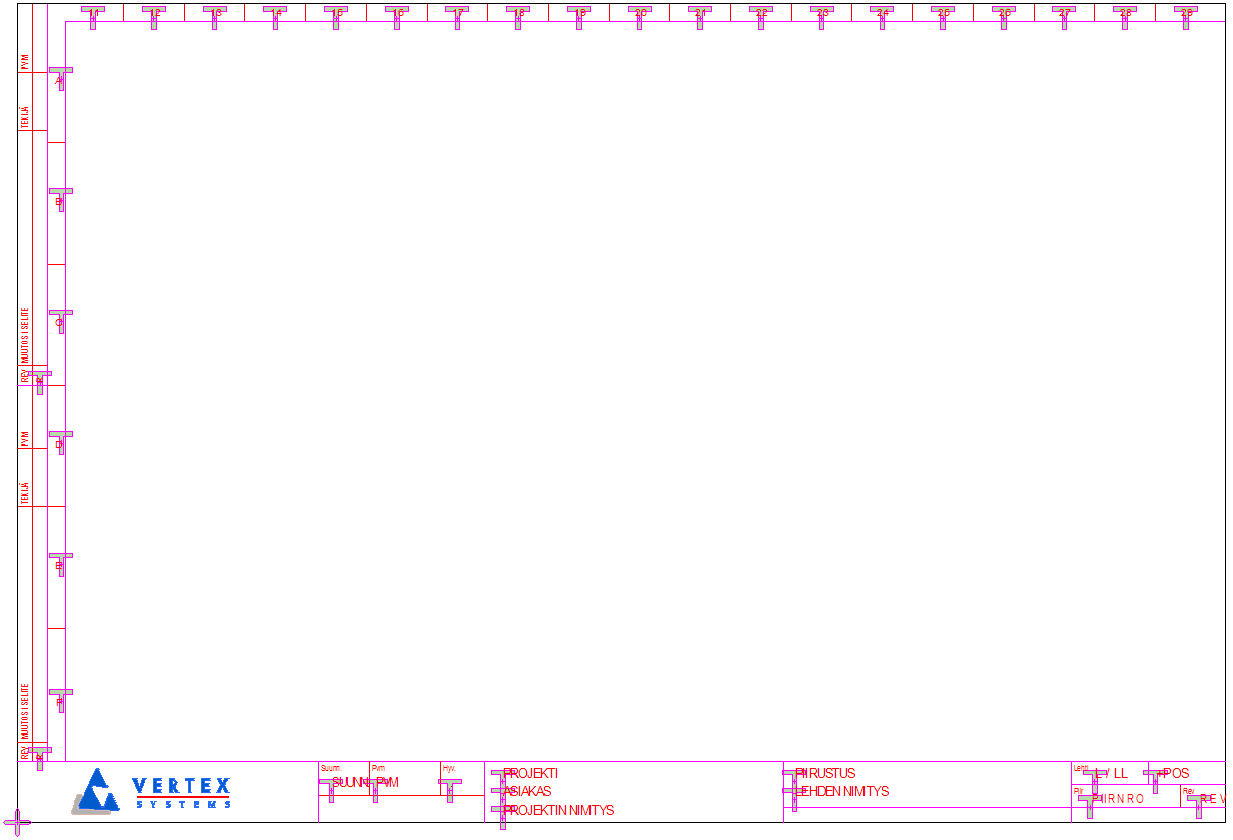

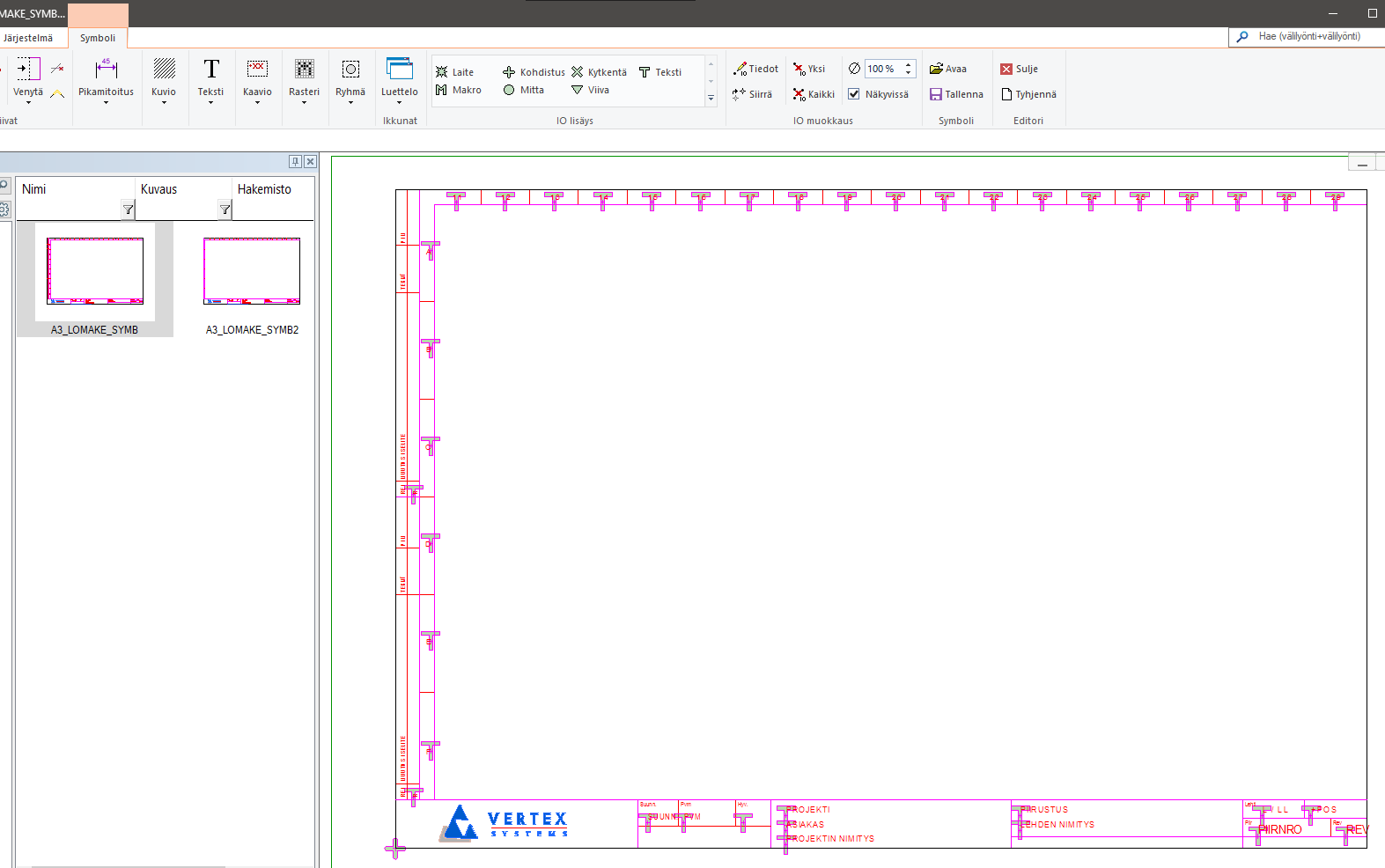

3. Lomakesymboli avautuu symbolieditorin ikkunaan:

Lomakesymbolin osat

Tarkastellaan osia, joista esimerkkimme lomakesymboli on rakennettu. Otetaan ensin Symboli-välilehdeltä IO-pisteet pois näkyvistä toistaiseksi:

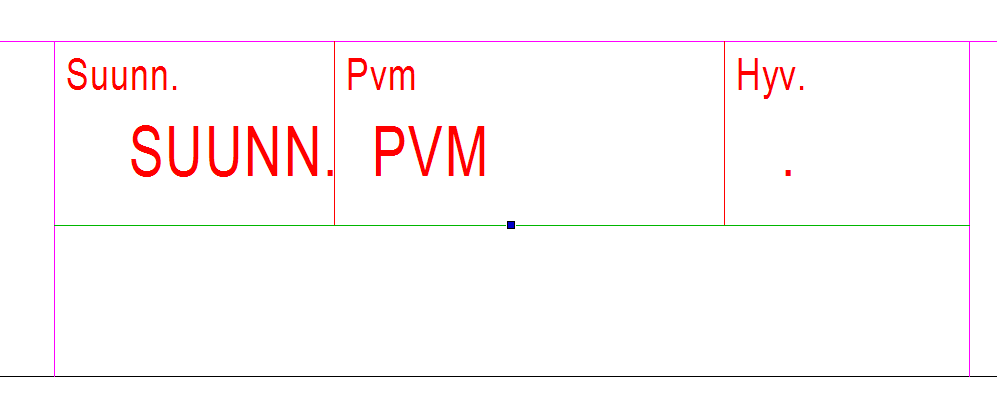

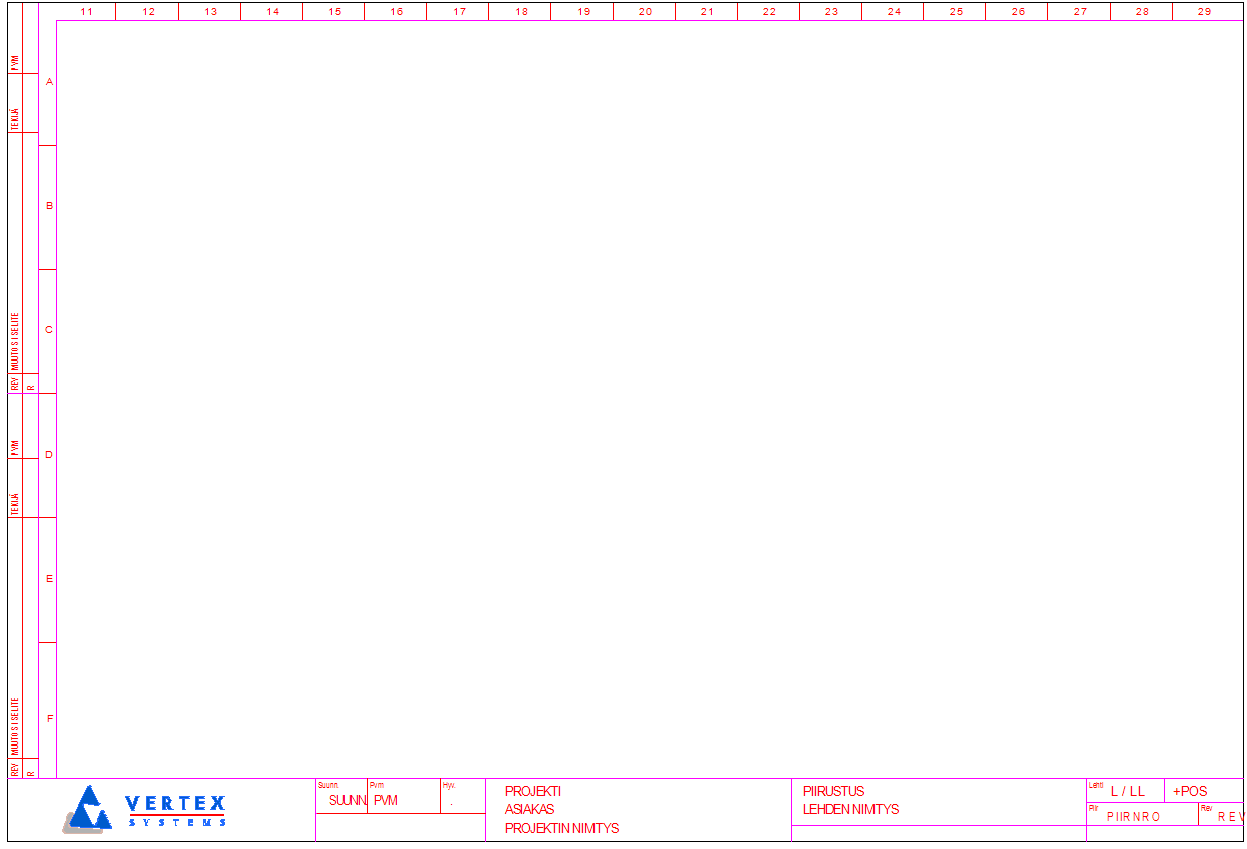

Kun IO-pisteet on poistettu näkyvistä, näytetään symbolieditorissa vain symbolin sisältämää staattista grafiikkaa (viivoja, tekstejä yms.):

Tarkastellaan seuraavana yksittäisiä osia:

Viivagrafiikka (raamit)

Pohjimmiltaan lomakesymboli on grafiikkaa eli lomakkeen raamit ja esitettävien tietojen ympärille tehdyt laatikot muodostuvat viivagrafiikasta.

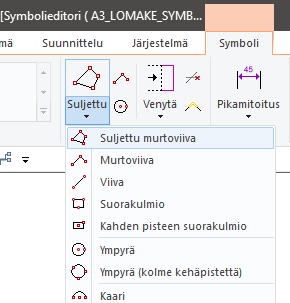

Lomakkeen raamit ja nimiön tekstien kaikenlainen “laatikointi” on siis toteutettuna aivan normaalia 2D-viivagrafiikkaa hyödyntäen. 2D-viivagrafiikkaa lisätään symboliin kuin symboliin Symboli-välilehden viivatoiminnoilla, joiden alta löytyy vaihtoehtoja esimerkiksi suljettujen murtoviivojen, suorakulmioiden ym. viivatyyppien piirtoon. Viivoille voidaan määrittää jo lomakesymbolia tehdessä myös erilaisia ominaisuuksia vaikkapa väriin tai muuhun ominaisuuteen liittyen.

Vaikka symboli muodostuu yksittäisistä viivoista, niin kaaviossa symbolia (nyt lomaketta) käytettäessä symbolia käsitellään ja sijoitetaan yhtenä rikkoutumattomana kokonaisuutena.

Tekstit

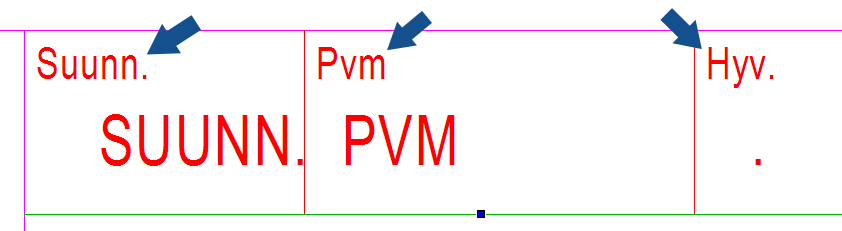

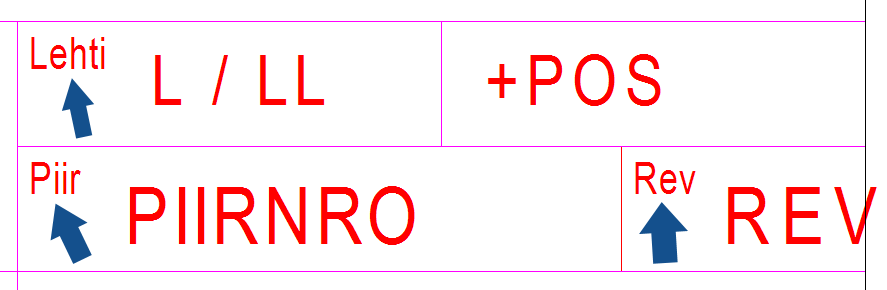

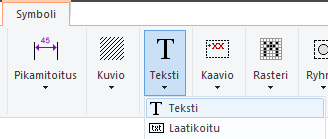

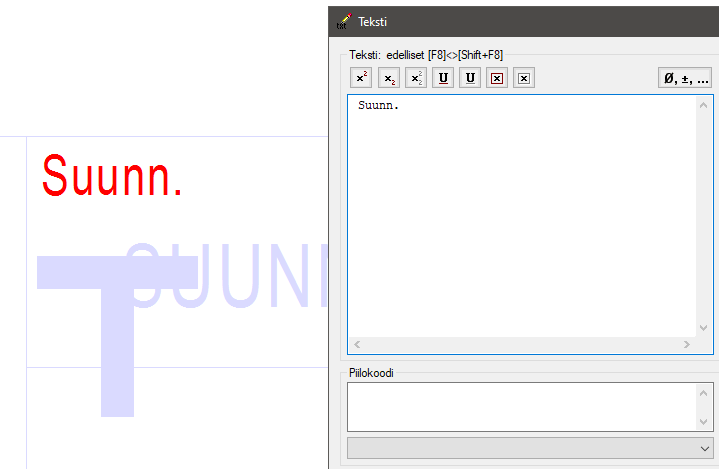

Lomakesymbolin nimiötaulussa on joitakin otsikkotekstejä, esimerkiksi “Suunn.”, “Pvm”, “Hyv.”, “Lehti”, “Piir”, “Rev” ja niin edelleen. Nämä staattisena pysyvät otsikkotekstit on lisätty lomakesymboliin normaalina tekstinä Symboli-välilehden Teksti-toiminnon avulla. Teksteille voidaan määrittää ominaisuuksia: koko, väri, fontti, taso jne.

IO-pisteet piilotettiin aiemmin näkyvistä toistaiseksi, mutta tässä näkymässä (ks. kuvat yllä) nähdään nyt myös teksti-IO-pisteisiin lisättyjä oletustekstejä, jotka korvataan kaaviossa tietokantaviitteiden mukaisilla sisällöillä. Tästä aiheesta hieman myöhemmin ohjeessa.

Yrityksen logo

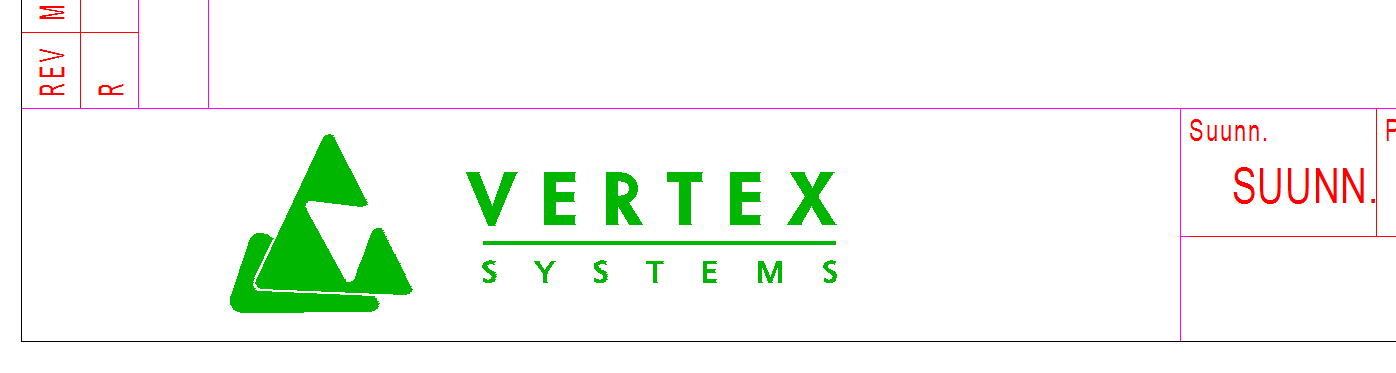

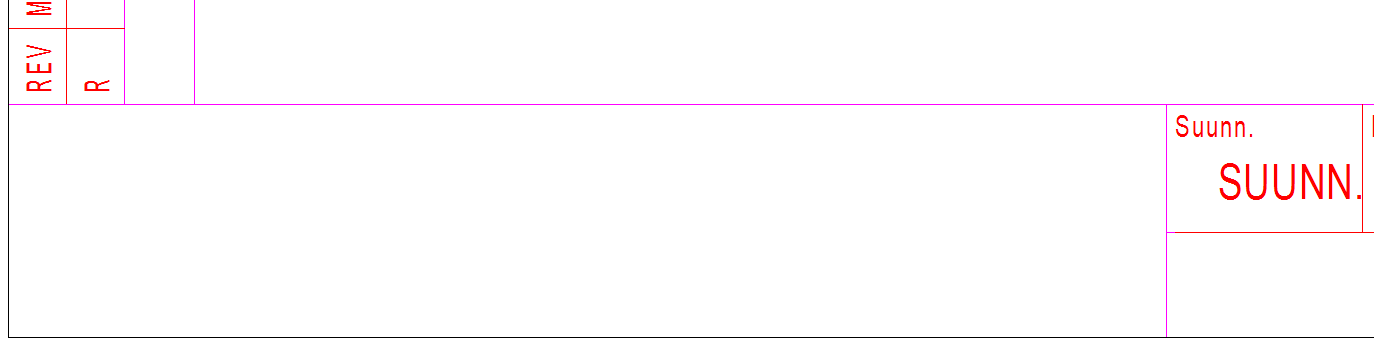

Mallilomakesymbolin vasempaan alareunaan on lisätty Vertex Systems Oy:n viivagrafiikasta ja täyttöväreistä muodostettu logo. Tämän logon voi valita kokonaisuudessaan aluerajaamalla sen elementit ja poistaa (Delete-nappi), kun tilalle halutaan lisätä esimerkiksi oman yrityksen logo.

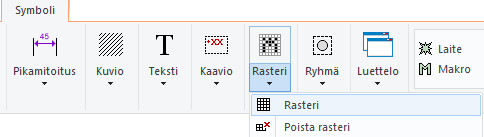

Mikäli yrityksen logo on olemassa viivagrafiikkamuodossa (esim. .dwg-muodossa), voitaisiin se avata Vertexiin ja lisätä sellaisenaan lomakkeelle. Mikäli logo on olemassa rasterimuodossa (esim. .jpg tai .png), voidaan se lisätä lomakesymbolille Symboli - Rasteri -valinnan kautta:

Rasterikuvia voidaan myös siirrellä klikkaamalla rasteria ja valitsemalla sen keskeltä sinisen siirtokahvan tai valitsemalla toisen napin takaa Siirrä. Rasterin kokoa voi säätää rasterin kulma- ja reunapisteistä tai rasterin kokokerrointa säätämällä alkuperäisen paikan osoittamisen tai rasterin siirron yhteydessä. Siirrettävää rasteria voi myös hakea sopivalle paikalle aputoimintoja hyödyntäen. Tässä esimerkissä rasterin siirto käynnistettiin ja rasterille haettiin paikka keskelle logolle varattua tilaa hakemalla kahden pisteen puoliväli alueen vasemman alakulman ja oikean yläreunan kulmapisteiden perusteella.

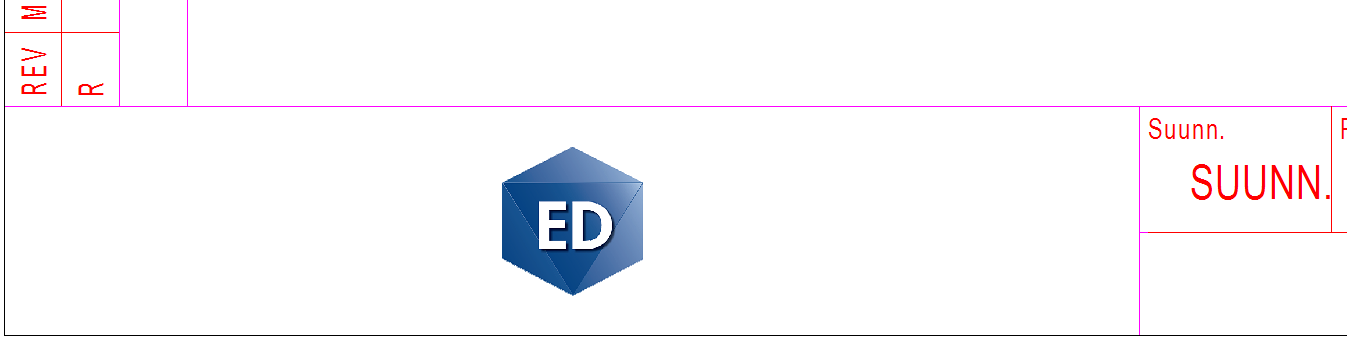

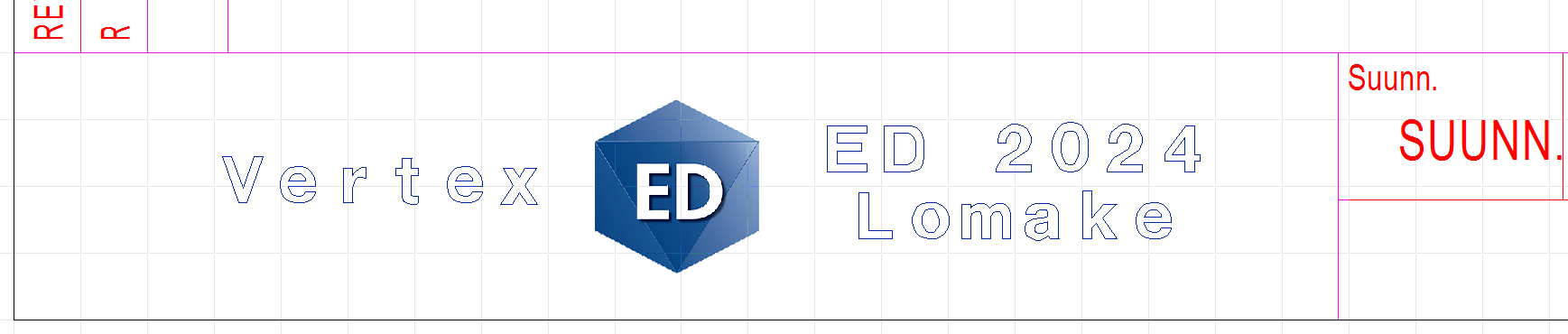

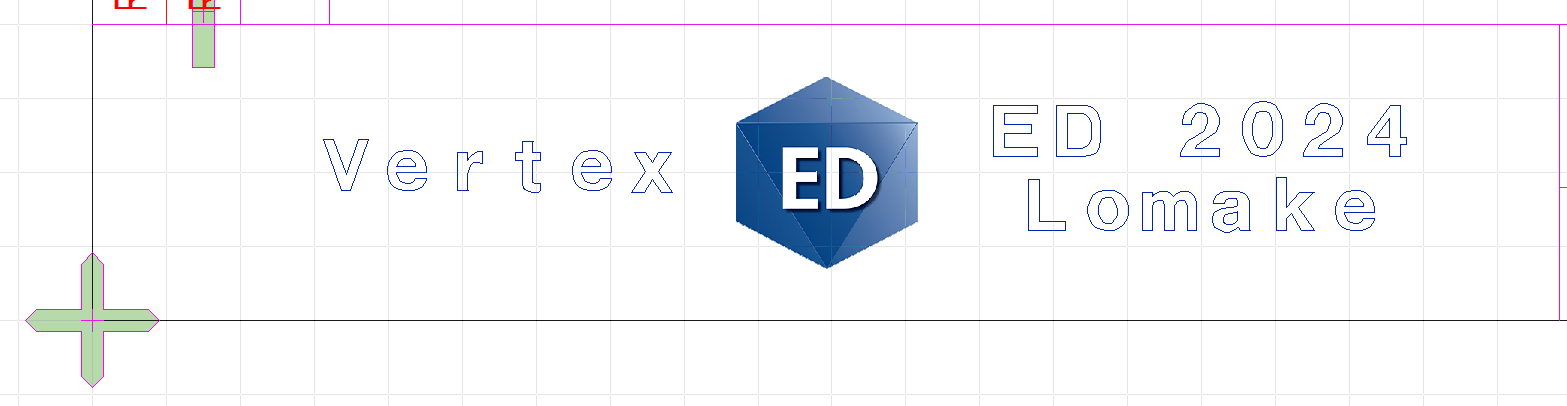

Tässä esimerkissä rasterimuotoisen logon rinnalle lisättiin vielä lisätietoja “Vertex” ja “ED 2024 Lomake” -tekstein:

IO-pisteet

IO-pisteet ovat keskeisin ja kenties tärkein osa Vertexissä käytettäviä lomakkeita ja niihin kannattaa panostaa. Oikein IO-pisteillä ja tietokantaviitteillä varustettu piirustuslomake tarkoittaa säästynyttä aikaa, kun muuttuneet tiedot saadaan päivittymään automatisoidusti vaikkapa tuhannelle lehdelle yhden nopean lehtisarjaoperaation avulla.

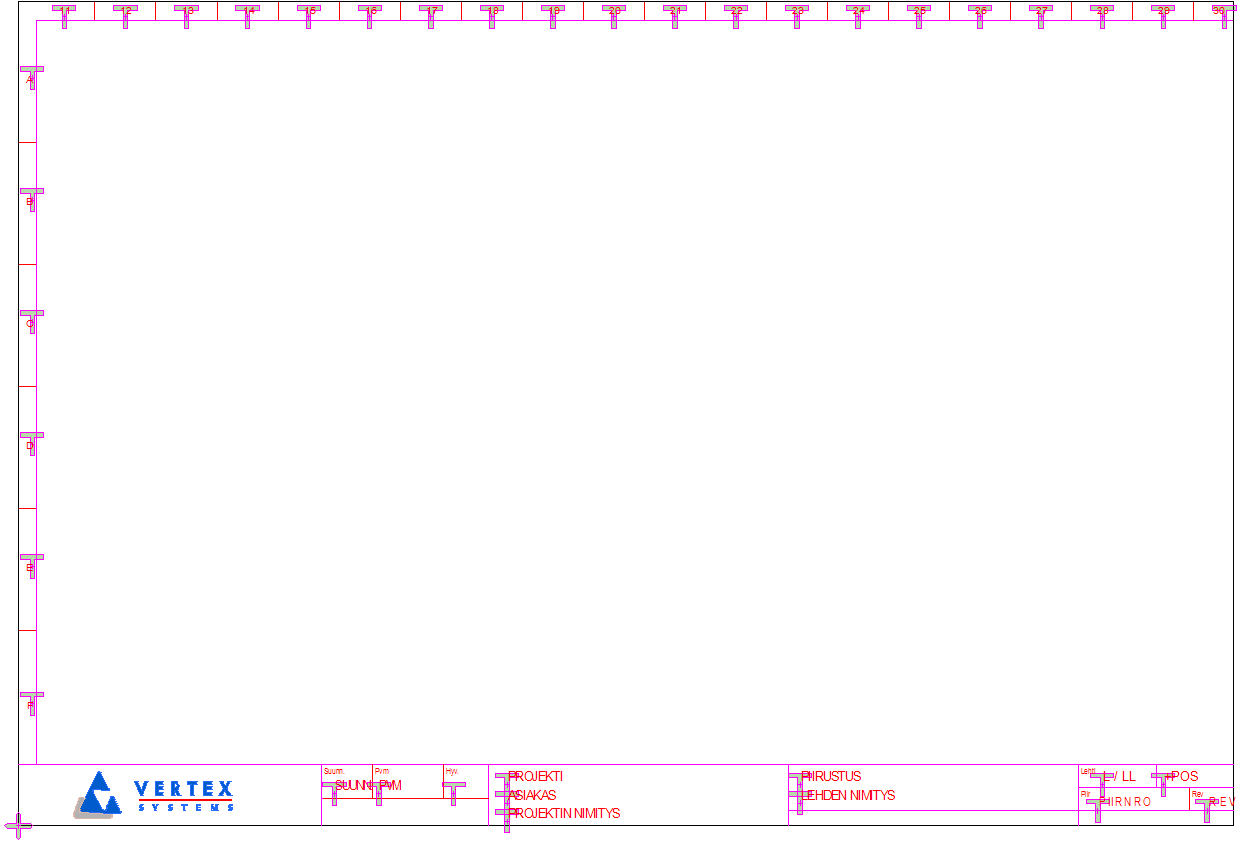

Tässä kohtaa ohjetta voit laittaa symbolieditorin IO-pisteet taas näkyviin:

Kohdistus-IO-piste (sijoituspiste)

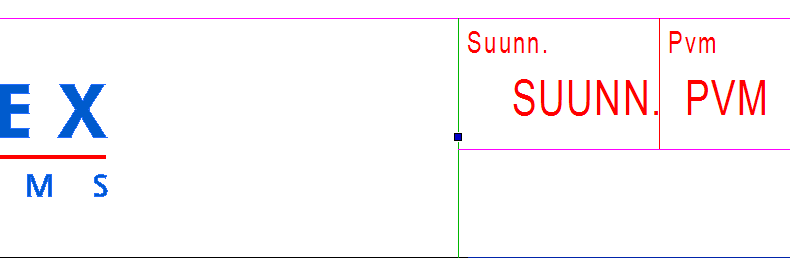

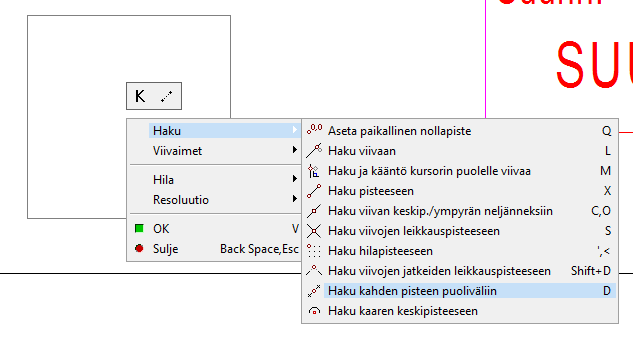

Sijoitetaan piirustuslomakkeen vasempaan alareunaan. Kohdistuspistettä käytetään lomakesymbolin paikan hakemiseen, kun lomaketta käytetään uudessa piirustuksessa tai kun lomake vaihdetaan jo olemassa olevaan piirustukseen.

Teksti-IO-pisteet

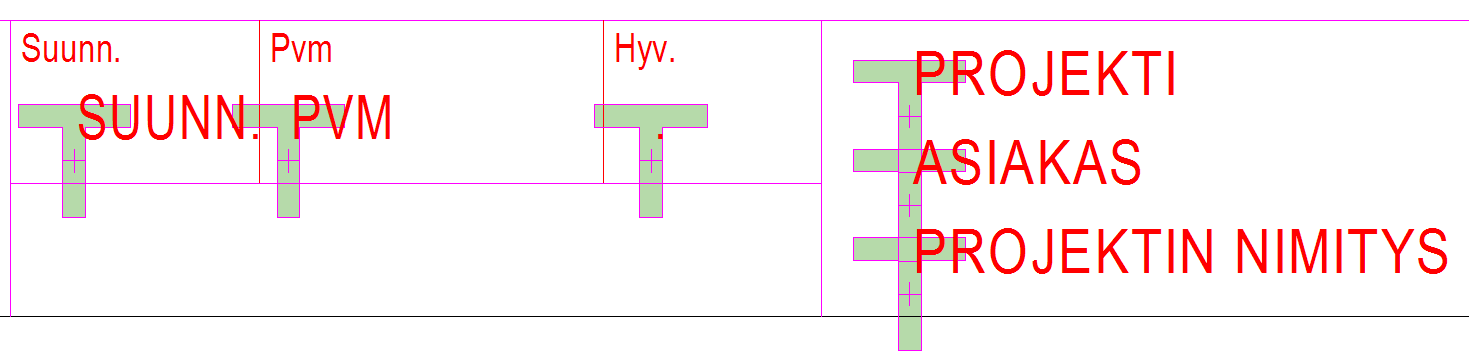

Teksti-IO-pisteitä käytetään tässä lomakesymboliesimerkissä moneen asiaan. Käydään käyttökohteet yksi kerrallaan lävitse:

Teksti-IO-piste tietokantaviitteenä

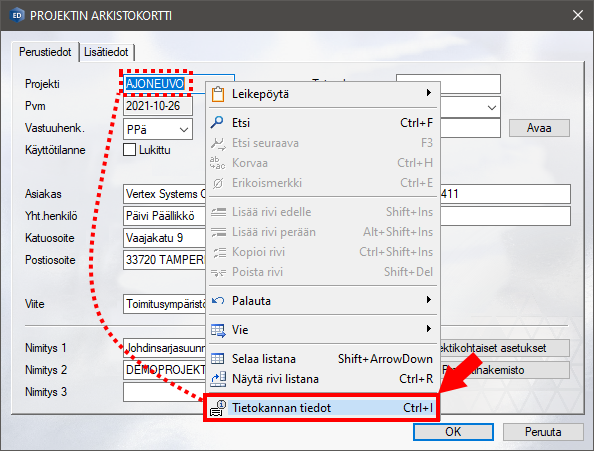

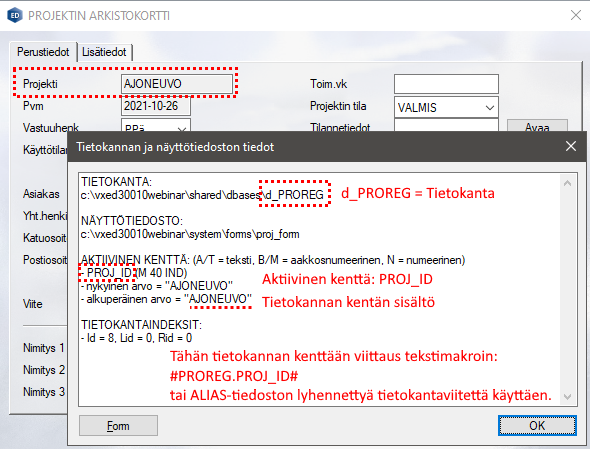

Teksti-IO-pisteitä käytetään esittämään esimerkiksi projekti-, piirustus- tai lehtiarkistotietokannan tietoja piirustuslomakkeessa sen jälkeen, kun lomaketta käytetään kaaviossa ja kun kyseiset tekstimakrot päivitetään joko manuaalisesti tai vaikkapa tuhannelle piirustuslehdelle yhdellä kertaa lehtisarjaoperaation avulla.

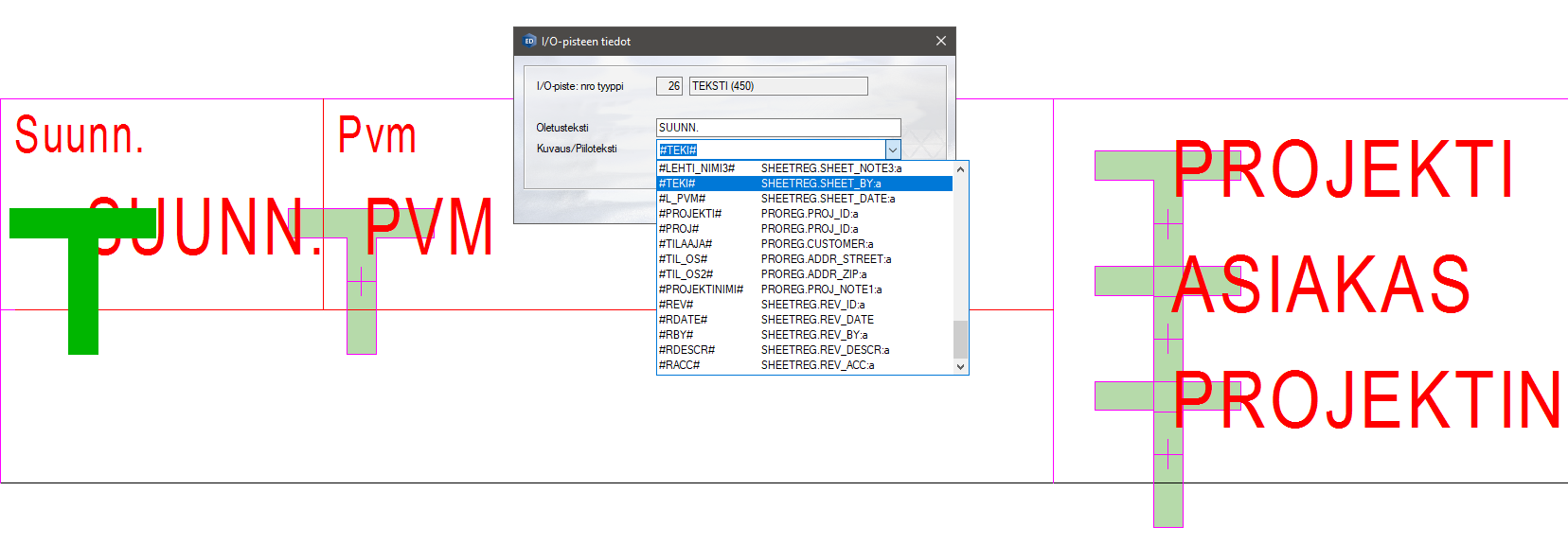

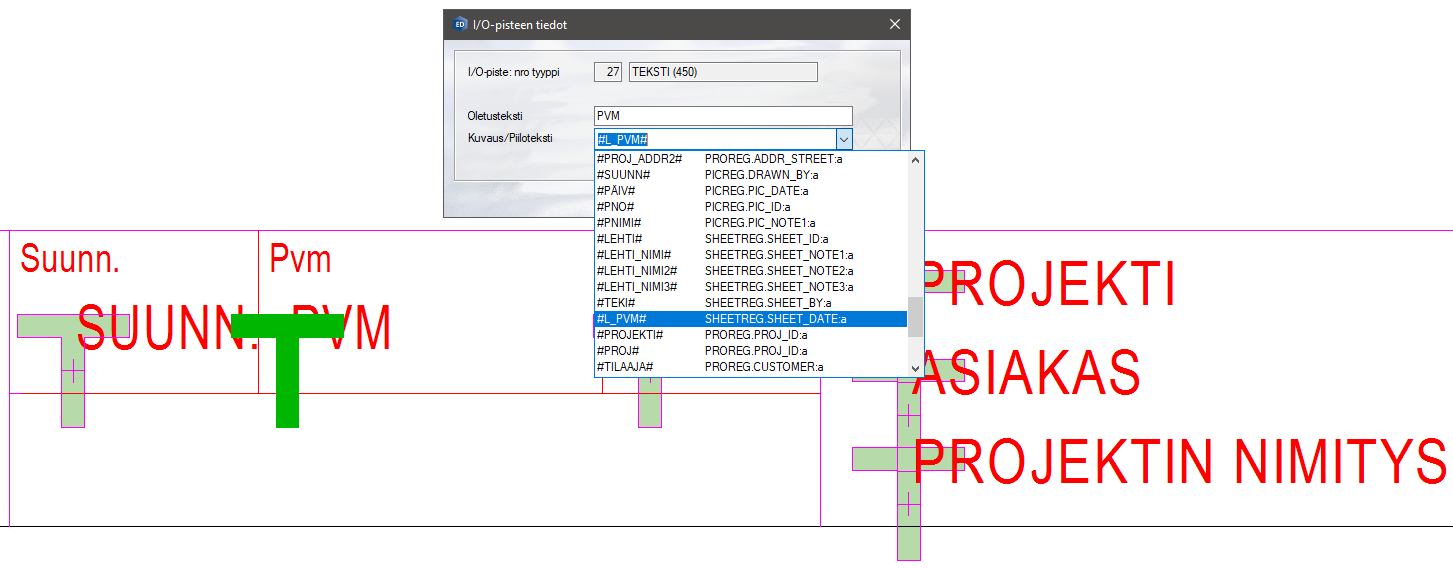

Lomakesymboliin lisättyjen teksti-IO-pisteiden tietoja pääsee muokkaamaan Symboli-välilehden IO-muokkaus toimintojen Tiedot-valinnan avulla. Valinnan jälkeen osoitetaan teksti-IO-piste.

Tämä sama kaava toistuu kaikissa lomakkeen teksti-IO-pisteissä. On siis päätettävä mitä tietoja projekteista, piirustuksista ja lehdistä kirjataan ylös niiden arkistotietokantaan ja sen jälkeen päätetään mitä tietoja piirustuslomakkeella halutaan näyttää. Tietokannan ja tietokannan kenttien nimiä voi käydä vakoilemassa projekti, piirustuksen tai piirustuslehtien arkistokorteilta:

Etuna tässä toimintatavassa on se, että jos tieto lisätään tai se päivittyy tietokantaan yhteen paikkaan, tietoa ei tarvitse lisätä jokaiselle vaikkapa tuhannelle piirustuslehdelle käsin, vaan tieto saadaan päivitettyä kuviin massa-ajona lehtisarjaoperaation päivitystemppujen myötä.

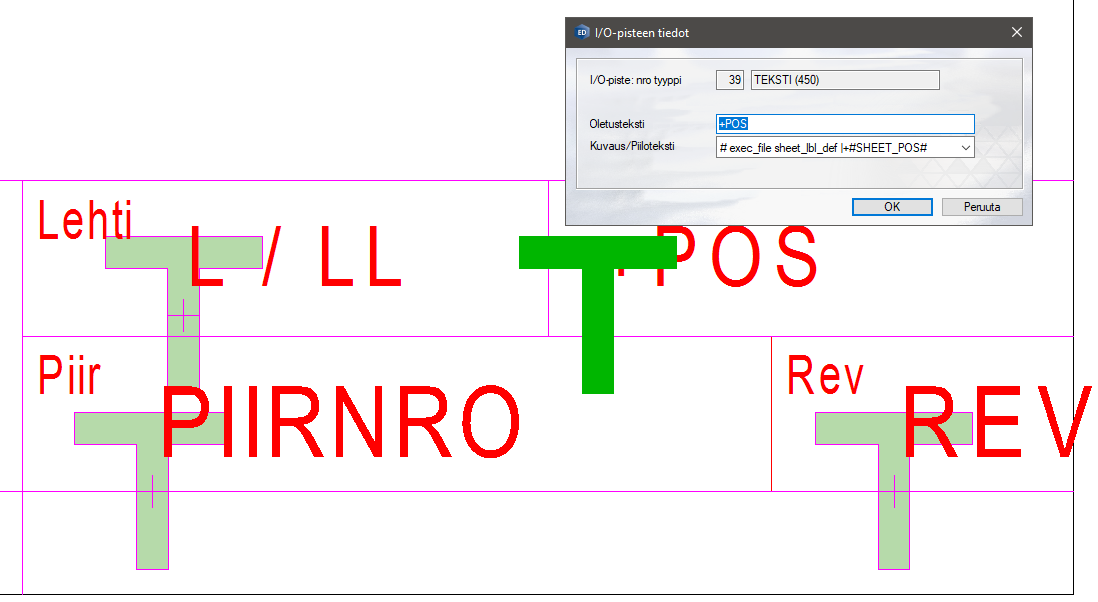

Erikoistapauksiakin on ja yksi niistä on positiotiedon hakeminen. Kuten alta kuvasta nähdään, sen oletustekstinä on “+POS”, mutta sen piilotekstissä ajetaan apuohjelmaa, jotta paikalle saadaan ajettua oikea tieto. Tarvittaessa tässä paikalla voitaisiin käyttää myös vaikkapa lehtikortille syötettyä positiokentän sisältöä.

Teksti-IO-piste lehden revisiotietojen näyttämisessä

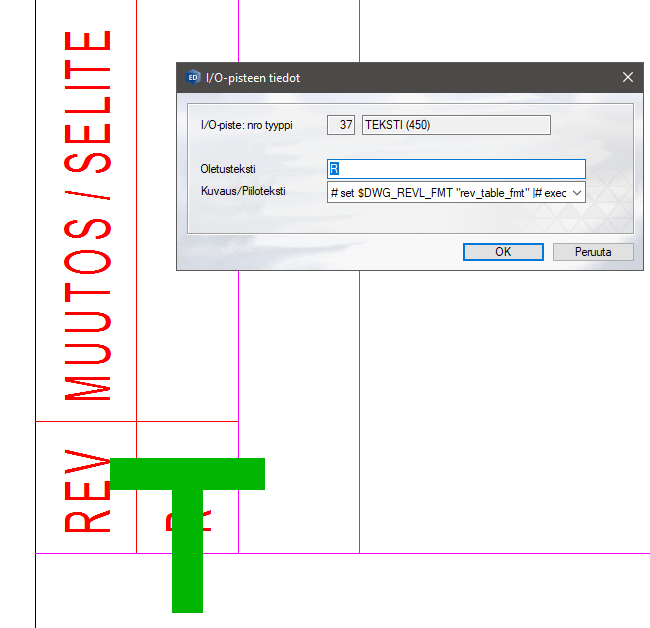

Lomakkeen vasemmassa laidassa halutaan näyttää aina lehden kahden viimeisimmän revision tiedot (revisiotunnus, revision muutos/seliteteksti, tekijä ja päivämäärä. Tässäkin erikoistapauksessa teksti-IO-pisteen piilokoodissa ajetaan apuohjelmaa, jotta paikalle saadaan tulostumaan oikeat revisiotiedot. Sama R-oletustekstillä ja piilokoodirimpsulla varustettu teksti-IO-piste on lomakkeen vasemmassa laidassa kahteen kertaan pienin muutoksin per esiintymä.

Suosittelemme olemaan yhteydessä, mikäli revisiotietojen näyttöön lomakkeella halutaan muutoksia. Revisiotietojen haku lomakkeelle edellyttää lisämuotoilujen tekoa tulostusformaattiin sekä muutoksia lomakkeen staattiseen grafiikkaan, jotta tiedot tulostuvat paikalle sopivasti.

Teksti-IO-piste koordinaattipisteiden määrityksessä

Piirustuslomakkeella näytetään aina myös tyypillisesti koordinaatistoa piirtoalueen laidoilla. Koordinaatistoa käytetään kaavioissa katkaisuviitteiden sijaintiviittausten tekoon eli niiden määrittelyssä kannattaa olla huolellinen. Koordinaatiston määrittely lomakkeelle helpottaa ja nopeuttaa kaavion luettavuutta, kun kuviin generoituvissa sijaintiviitteissä symbolien sijainnit ovat oikein ja riittävällä tarkkuudella määriteltynä lomakkeelle.

Koordinaatisto on myös totetettu teksti-IO-pistettä hyödyntäen, mutta pienin erityismäärittelyin. Kullekin koordinaattipisteelle määritellään näkyvä oletusteksti (esim. 11, 12, …,) sekä X- tai Y-koordinaatista piiloteksti.

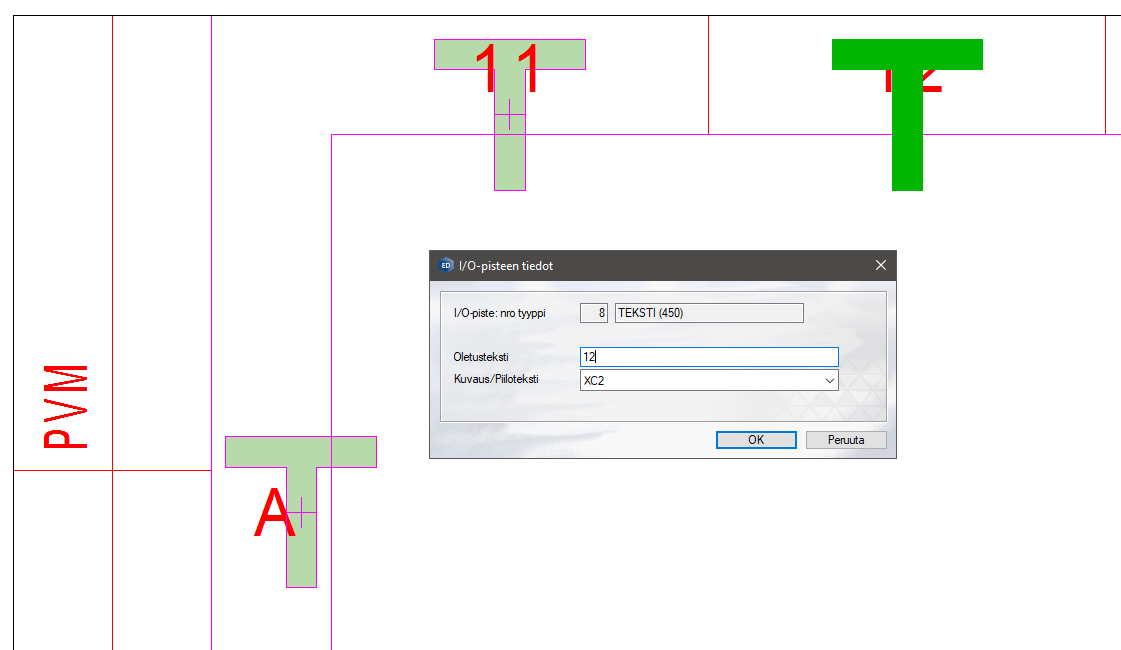

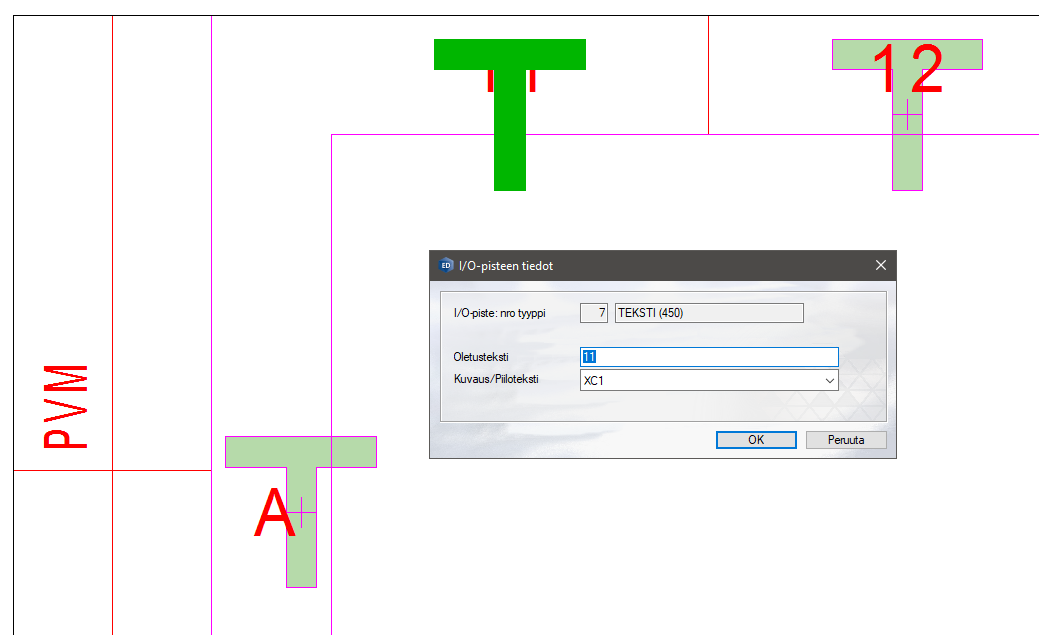

X-koordinaatisto kasvaa vasemmalta oikealle. X-koordinaatille piilokoodina toimii XCn (jossa n kasvaa luvusta 1 alkaen oikealle) eli koordinaatistossa koordinaatti 11 on tässä esimerkissä XC1.

Tätä samaa kaavaa jatketaan riittävän pitkälle X-koordinaatteja lisättäessä.

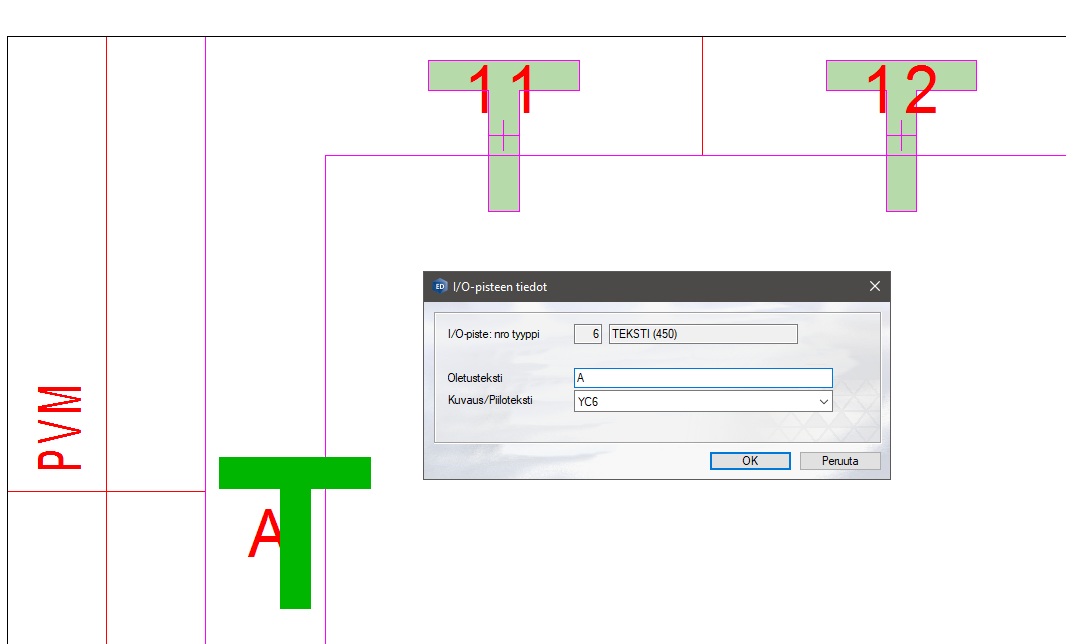

Y-koordinaatisto kasvaa alhaalta ylös eli tilanne on hieman erilainen. Y-koordinaatille piilokoodina toimii YCn (jossa n kasvaa luvusta 1 alkaen alhaalta ylös) eli koordinaatistossa koordinaatti A on tässä esimerkissä YC6.

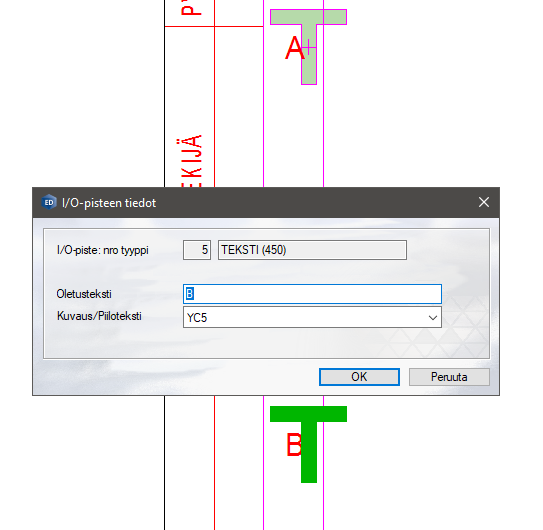

Koordinaatistossa alas päin siirryttäessä seuraava on B:

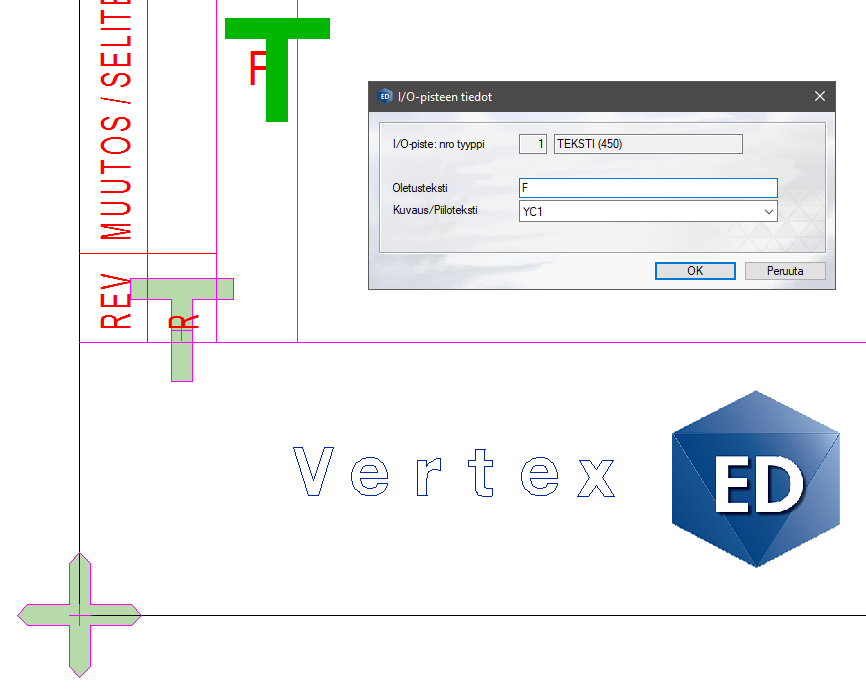

Ja vastaavasti alin eli ensimmäinen Y-koordinaatti YC1 on näkyvältä tekstiltään F:

Lomakesymbolin tallennus ja käyttöönotto

Kun symbolityyppinen lomake on valmis, tulee se tallentaa kirjastoon ja käyttöönottaa järjestelmään. Sen jälkeen uusi symbolityyppinen lomake on valittavissa uusilla piirustuksille tai päivitettävissä jo olemassa oleviin piirustuksiin.

Lomakesymbolin tallentaminen

Kun lomakesymboli on valmisteltu edellä esitetyin keinoin symbolieditorissa, tulee symboli tallentaa. Tallennustoiminto löytyy Symboli-välilehdeltä oikeasta yläreunasta:

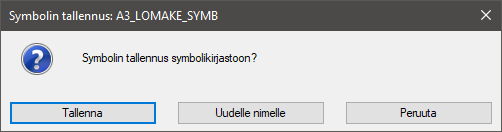

Tässä esimerkissä otettiin muokattavaksi kirjastosta jo löytyvä symboli A3_LOMAKE_SYMB. Nyt siihen on tehty muutoksia, joten voidaan joko tallentaa mallilomakesymbolin päälle tai tallentaa uudella nimellä symbolilomake symbolikirjastoon. Edellisen symbolin päälle tallentaminen ylikirjoittaa toki vanhan lomakkeen täysin, mutta lomake ei vielä päivity kuviin automaattisesti. Tallennetaan tässä esimerkissä uudelle nimelle, jotta esimerkkilomake A3_LOMAKE_SYMB säilyy sellaisenaan tallessa seuraavia toteutuskertoja varten.

Tallennetaan siis uudella nimellä kirjastoon.

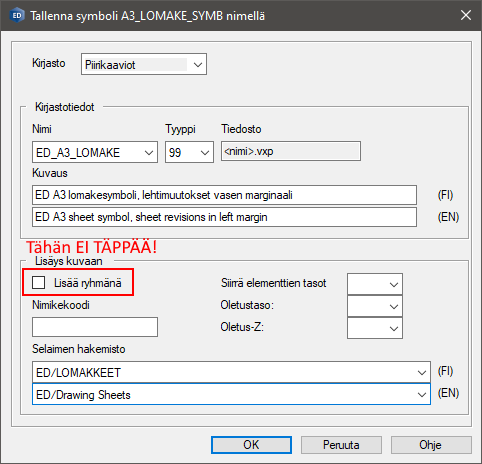

Tallennuksessa valitaan ensin kirjasto mihin uusi lomakesymboli tallennetaan. Symbolille annetaan nimi ja sen tyypiksi tulee määrittää 99 (skaalautuva lomakepohja). Kuvaustekstiin annetaan osuva kuvausteksti suomeksi ja englanniksi.

“Lisäys kuvaan”-kohtaan EI TULE LISÄTÄ VALINTATÄPPÄÄ. Olemme juuri valmistelleet symbolityyppisen lomakkeen, joten emme missään nimessä halua lisätä sitä kuvaan ryhmänä.

Lomakkeelle valitaan lopuksi sopiva selaimen hakemisto kirjastosta, tässä esimerkissä ED/LOMAKKEET tai ED/Drawing Sheets. Valitaan lopuksi OK.

Lomakesymbolin käyttöönotto

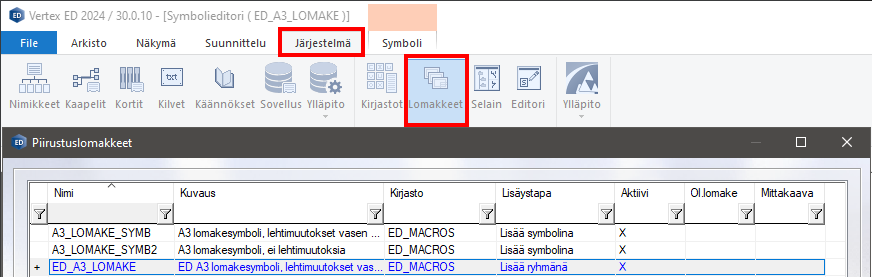

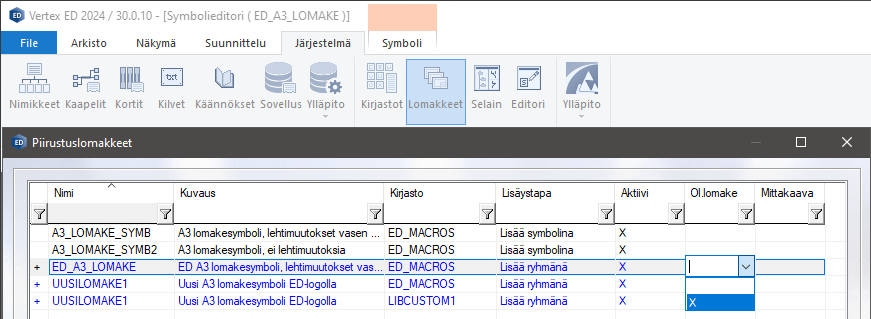

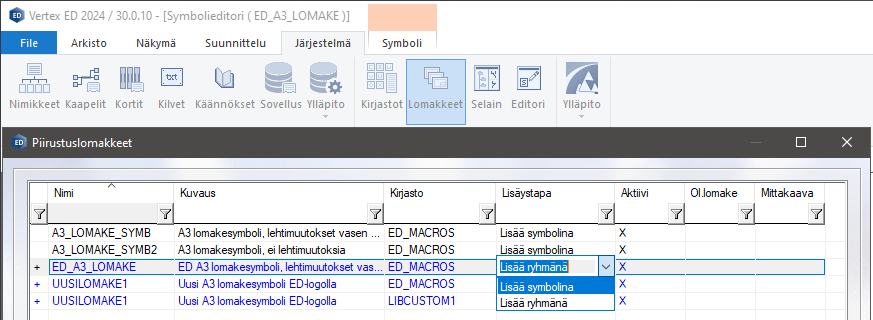

Tallentamisen jälkeen uusi kirjastoon edellä tallennettu symbolityyppinen piirustuslomake pitää ottaa vielä käyttöön. Navigoidaan Järjestelmä - Lomakkeet -dialogiin:

Äsken tallennettu lomake ED_A3_LOMAKE löytyy nyt käytettävissä olevien lomakkeiden listalta.

Korjataan symbolityyppiselle lomakkeelle lisäystavaksi “Lisää symbolina”. Oletuksena lomakkeille on “Lisää ryhmänä”, mutta nyt symbolityyppisille lomakkeille tämä täytyy korjata.

Samassa dialogissa nähdään, että samalla kerralla lisättiin kaksi muutakin symbolityyppistä lomaketta, mutta eri kirjastoihin. Myös ne voitaisiin ottaa käyttöön samalla tavalla kuin edellinen symbolityyppinen ED_A3_LOMAKE.

Käyttöönotto on nyt tehty ja uusi symbolityyppinen lomake käyttövalmis.

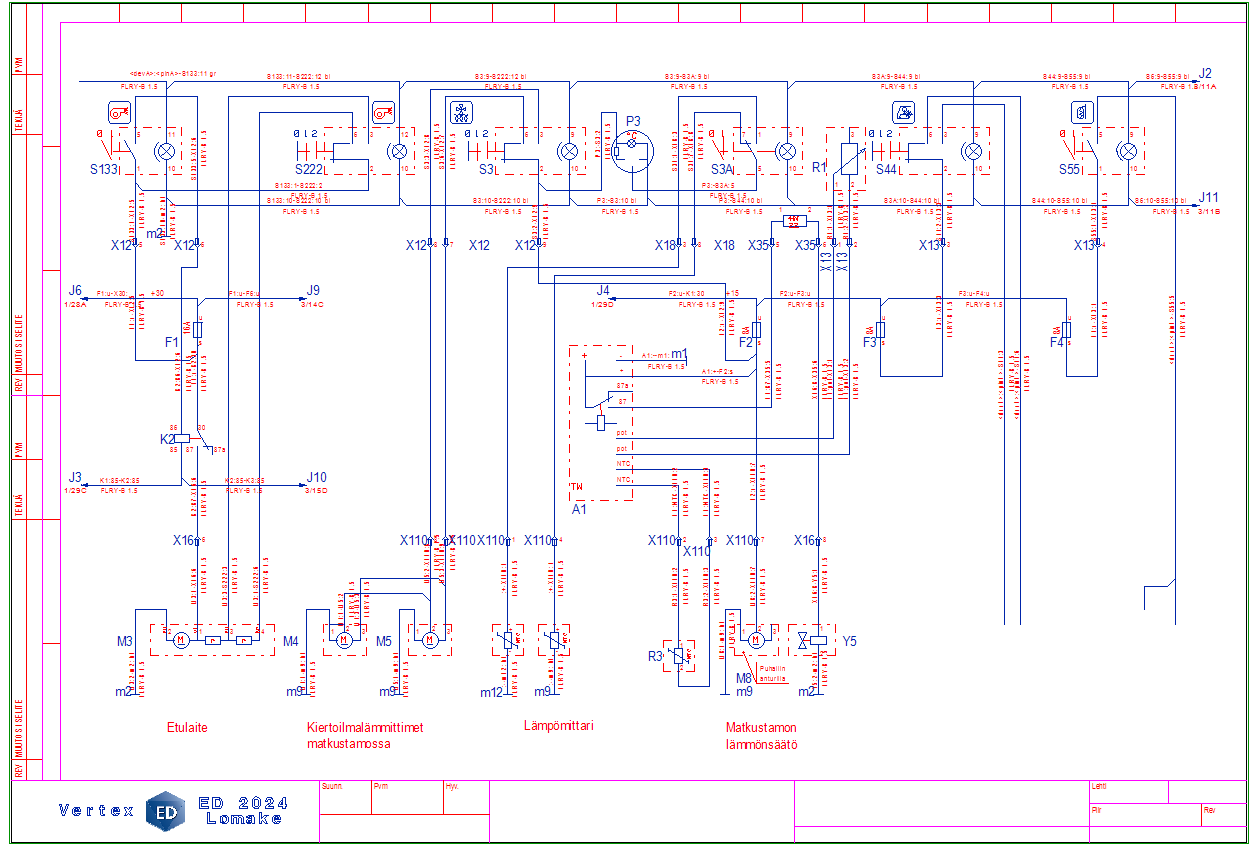

Lomakesymbolin vaihto olemassa olevaan kuvaan

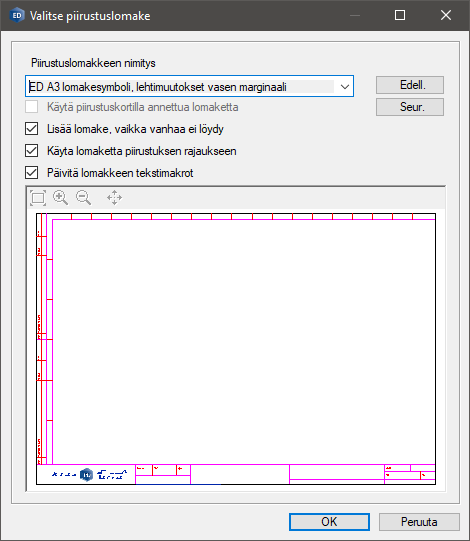

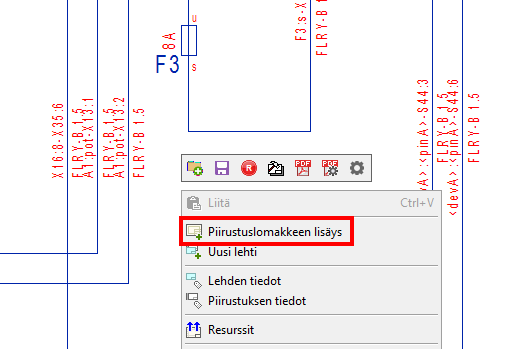

Piirustuksen ollessa auki valitaan esimerkiksi toisen napin takaa “Piirustuslomakkeen lisäys”.

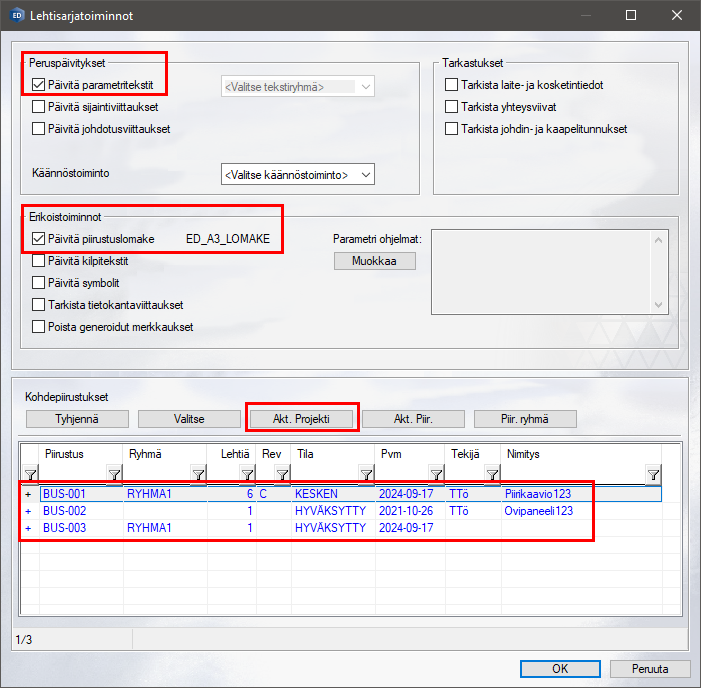

Saman päivityksen voi tehdä myös isommalle massalle yhdellä kertaa lehtisarjaoperaatioiden avulla:
