Kirjastot

Nimikekirjasto: Paremmat esikatselusymbolit geneerisin mitoin annetuille nimikkeille

Nimikekirjasto esiteltiin uutena ominaisuutena edellisessä Vertex ED:n versiossa 2024 (v.30.0.0+).

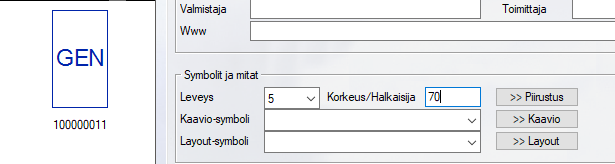

Tausta: Nimikkeistöön on mahdollista määrittää nimikettä koskevat geneeriset mitat (leveys ja korkeus/halkaisija), jotka syötetään nimiketietokantaan pistettä erotinmerkkinä käyttäen (esim. 17.7 tai 88.8, millimetriä). Tämän jälkeen ohjelma näyttää symboliselaimessa näiden geneeristen mittojen mukaisen esikatselukuvan (symbolin).

Versiossa 2025 tämä esikatselukuva mukailee annettuja geneerisiä mittoja tarkemmin ja näyttää esikatselusymbolit tarkemmin suorakulmioina, jos geneeriset mitat ovat toisistaan selvästi poikkeavia ja neliönä, jos mitat ovat samat. Kuvaan lisättäessä tämä symboli generoidaan lennosta tarkasti nimikkeelle määriteltyjen geneeristen mittojen perusteella. Symbolikirjastossa näkyvät geneerisiin mittoihin perustuvien nimikkeiden esikatselusymbolit ovat vain suuntaa antavia. VXED-277

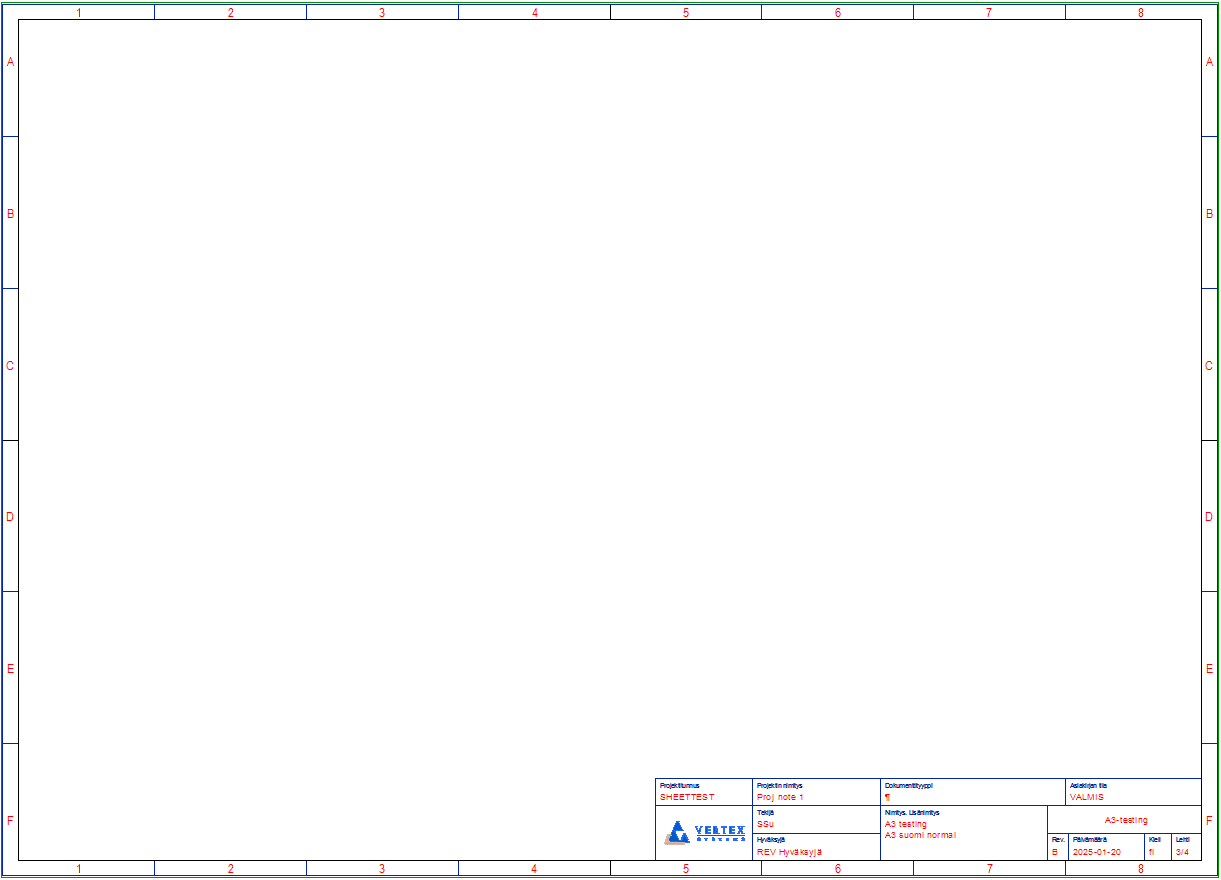

Uudet standardin mukaiset piirustuslomakkeet

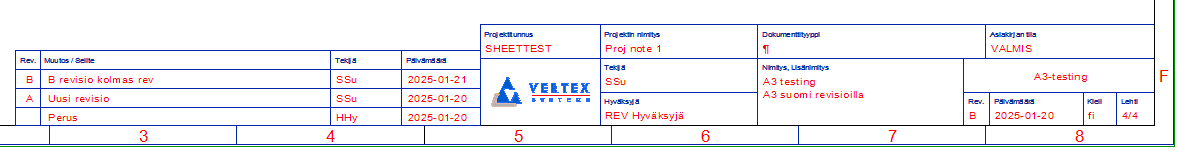

Versiosta Vertex ED 2025 (v.31.x.x) alkaen ohjelman mukana toimitetaan SFS-EN ISO 5457 ja SFS-EN ISO 7200 standardien mukaiset esimerkkipiirustuslomakkeet arkkikoissa A0, A1, A2, A3 ja A4 (pysty) sekä suomeksi että englanniksi. Piirustuslomakkeiden esimerkit on tehty standardin antamien mittojen ym. määrittelyiden mukaisesti ja lomakkeiden otsikkotaulussa on esimerkki joistakin standardin pakollisiksi määritellyistä tai vapaaehtoisista kentistä. Lisäksi olemme tuoneet otsikkotauluun joitain mielestämme olennaisempia tietoja, joita käyttäjämme ovat jo totuttuun tapaan kirjailleet projektien, piirustusnumeroiden tai piirustuslehtien arkistotietokantoihin talteen vuosien saatossa.
