Yleistä

Arkisto: Kopioi lehtiä -toiminto

Kopioi lehtiä on uusi Arkisto-välilehden toiminto versiossa 2025. Toimintoa käytetään piirustuslehtien kopiointiin eri projektista nykyisen aktiiviprojektin tietyn piirustusnumeron alle.

Toiminto löytyy Arkisto-välilehdeltä Dokumentit-toimintokategoriasta: Ylläpito - Kopioi lehtiä.

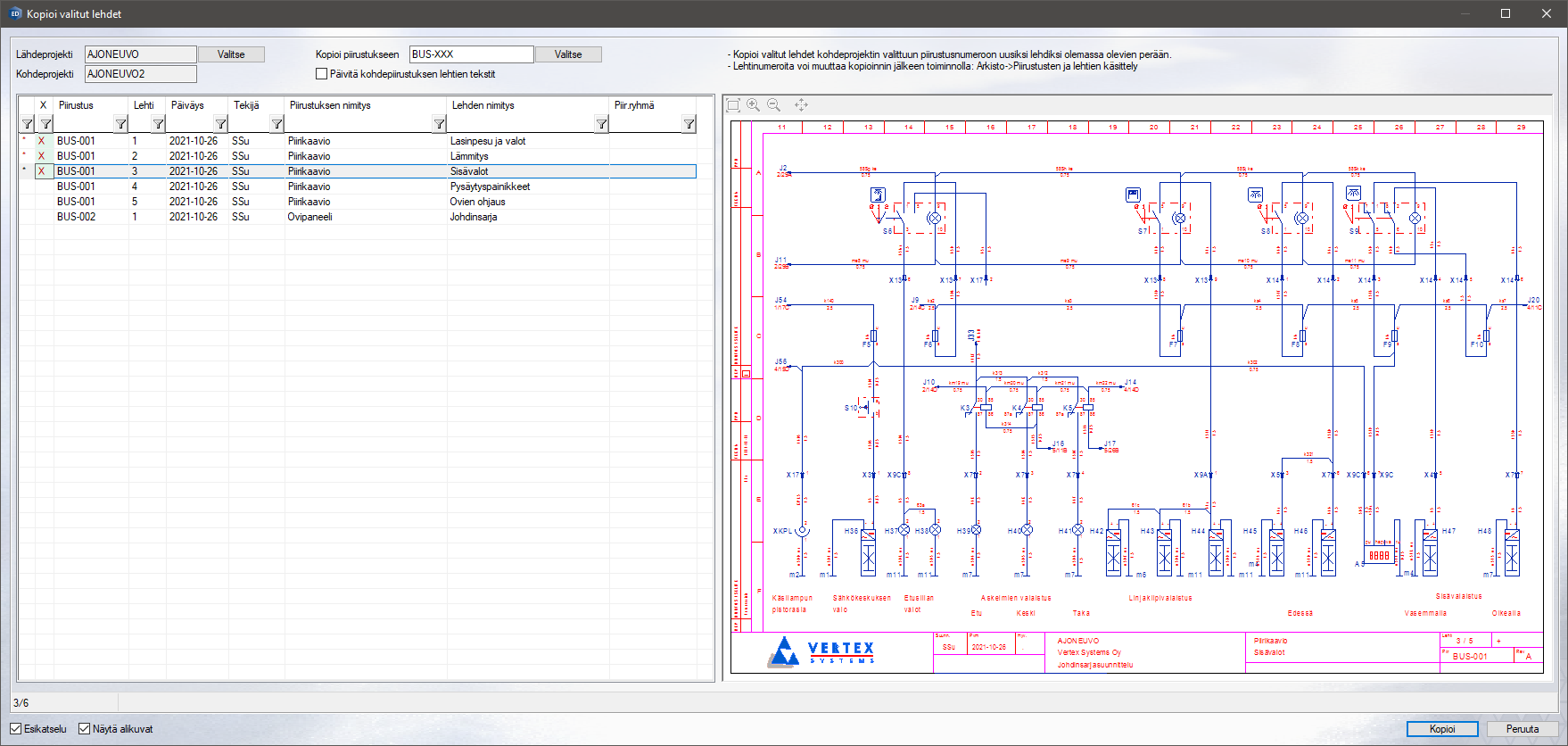

Esimerkki: Toimintoon valitaan lähdeprojekti, josta yksittäisiä piirustuslehtiä kopioidaan. (Kuvassa lähdeprojekti AJONEUVO) Lisäksi määritetään kohdeprojekti, joka on taustalla auki oleva aktiiviprojekti (kuvassa AJONEUVO2) sekä se piirustusnumero kohdeprojektin alta, johon piirustuslehtiä kopioidaan. (Kuvassa BUS-XXX). Sen jälkeen valitaan ne piirustuslehdet, jotka kopioidaan BUS-XXX -piirustusnumeron alle lisäämällä lehdille valintamerkintä

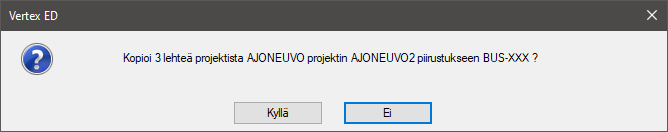

Kopioidaan kolme ensimmäistä lehteä AJONEUVO-projektista AJONEUVO2-projektin piirustukseen BUS-XXX. Huomaa valintamerkinnät X.

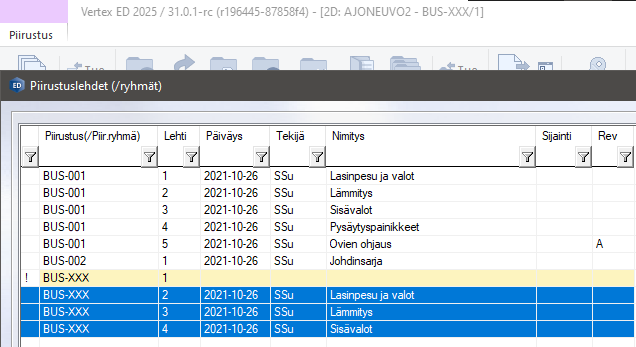

Lehdet kopioituivat kohdeprojektin alle määriteltyyn piirustusnumeroon BUS-XXX.

Arkisto: Piirustusten siirto -toiminnon paluu

Piirustusten siirto -toiminto tekee paluun Arkisto-välilehdelle. (Arkisto - Dokumentit - Ylläpito - Piirustusten siirto)

Toiminnon avulla piirustuksia voidaan siirtää kaikkine lehtineen projektien välillä.

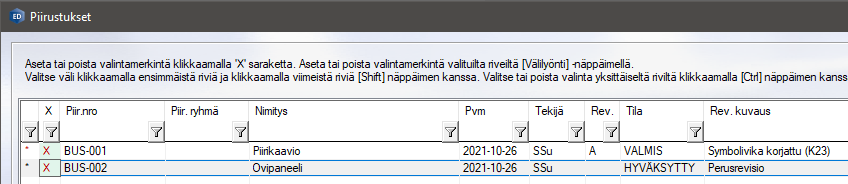

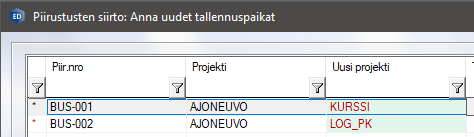

Valitaan mihin projektiin tai projekteihin piirustukset siirretään.

Edellisissä versiossa kyseinen toiminto poistettiin väliaikaisesti käytöstä potentiaalisten virhe- ja väärinkäyttötilanteiden minimoimiseksi. Virhe- ja väärinkäyttötilanteet on korjattu versiossa 2025 sekä version 2024 huoltopäivityksissä.

Tasot: Mahdollisuus pakottaa tason väri kaikille elementeille

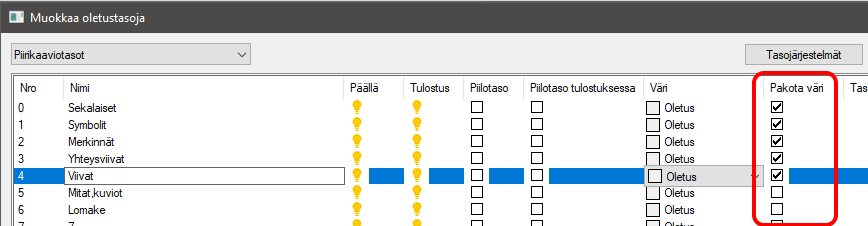

Tasoasetusdialogiin lisättiin “Pakota väri“-valinnat. Kun tämä on valittuna, niin kaikki ao. tason elementit, elementin väriasetuksista riippumatta, piirretään tason värillä. Jos tason väri on oletus, tällä ei ole vaikutusta. Muutokset päivittyvät ED:ssä avoimiin piirustuksiin, kun piirustuksen sulkee ja avaa uudestaan. VXED-293

PLC-tuoteoptio: Muiden symbolikirjastojen käyttö mahdolliseksi

Vertex ED:n PLC-tuoteoptiota käytettäessä on voinut tähän asti käyttää vain yhtä symbolikirjastoa (ED_MACROS). Versiossa 2025 LSYS_SETUP-asetuksiin lisättiin uusi arvo, jolla asetetaan PLC-symbolikirjaston nimi (eli kansion nimi). Tällä hyväksytään usean kirjaston olemassaolo. VXED-289

Puna- ja viherkynäystoiminnot

Punakynäpiirustuksen statuksen voi poistaa piirustuksen ominaisuuksien dialogista, jolloin punakynäpiirustus saataisiin avattua normaalina piirustuksena. Tämä sama valinta näkyy myös viherkynäpiirustukselle. Nyt jos viherkynäpiirustuksen viherkynästatus poistetaan, niin tällöin pitäisi poistua myös kaikki merkkaukset. Jos status poistettiin aiemmissa versioissa, vihreät merkkaukset jäivät jäljelle. VXED-196

Muita pieniä korjauksia

Korjaus symboliselaimen suosikeissa ja historiassa näkyvien symbolien käyttäytymiseen, jos symbolien selainpolku vaihtuu taustalla. VXED-275
Korjaus piirustuskohtaisen kaapeliluettelonäytön “Päivitä johtimet”-toimintoon. Korjauksen jälkeen johdinluetteloon pitäisi päivittyä samat tietokannan kentät kuin projektikohtaisen kaapeliluettelonäytön “Päivitä johtimet”-toiminnossa. VXED-245
Korjaus kaapelivarausten varauksiin/purkuun tilanteessa, jossa kaapeloitava johdotus on katkaistu katkaisuviitteellä jatkuvaksi jossain toisaalla. "Poista varaus" poistaa nyt myös katkaisuviitteen toisen puolen tunnukset. Varaus asettaa nyt yhteystyypiksi molemmille puolille "Kaapeloitava johdotus". Purku asettaa yhteystyypiksi molemmille puolille "Sisäinen johdotus". VXED-199
