Arkistotoimintojen parannuksia
-

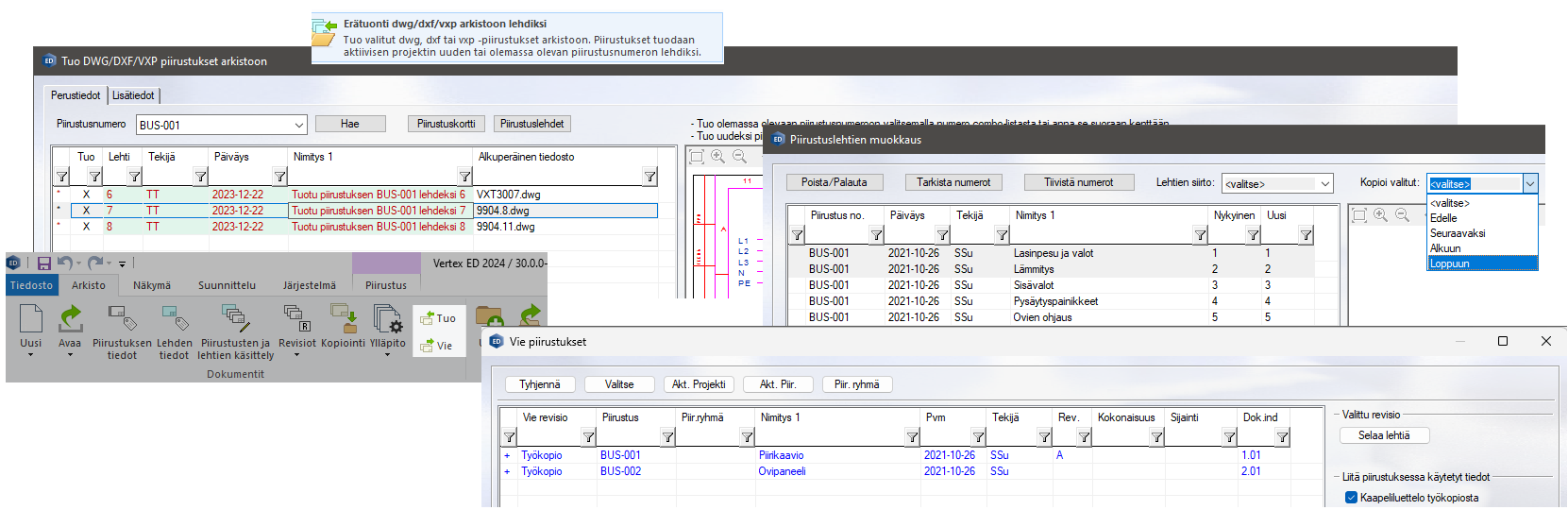

Uutena ominaisuutena DWG/DXF/VXP-kuvatiedostojen erätuontitoiminto, jonka avulla kuvamassa voidaan liittää sujuvasti osaksi olemassa olevaa piirustusarkistoa.
-
Nyt on myös piirustuksista voidaan luoda siirtotiedosto projektin viennin siirtotiedoston tapaan.
-
Piirustuslehtien kopiointia on parannettu ja arkistotietojen täydentäminen on mahdollista myös revisioinnin yhteydessä.
-
Ohjelma pystyy nyt käsittelemään erittäin suuria projekteja tehokkaammin.
-
Arkistotietokantojen käyttöä ohjelman taustalla on virtaviivaistettu. Tämä saattaa nopeuttaa joidenkin toimintojen avautumista, erityisesti etäyhteyksien yli.
Kirjastotoimintojen uudistuksia
-
Uutena kirjastotyyppinä nimikekirjasto, joka mahdollistaa nimikkeiden ja nimikkeille yhdistetyn symbolin haun symboliselaimen kautta.
-
Suunnittelua voi siis lähestyä nyt nimikelähtöisesti, ei vain symbolin kautta kuten aiemmin!
-

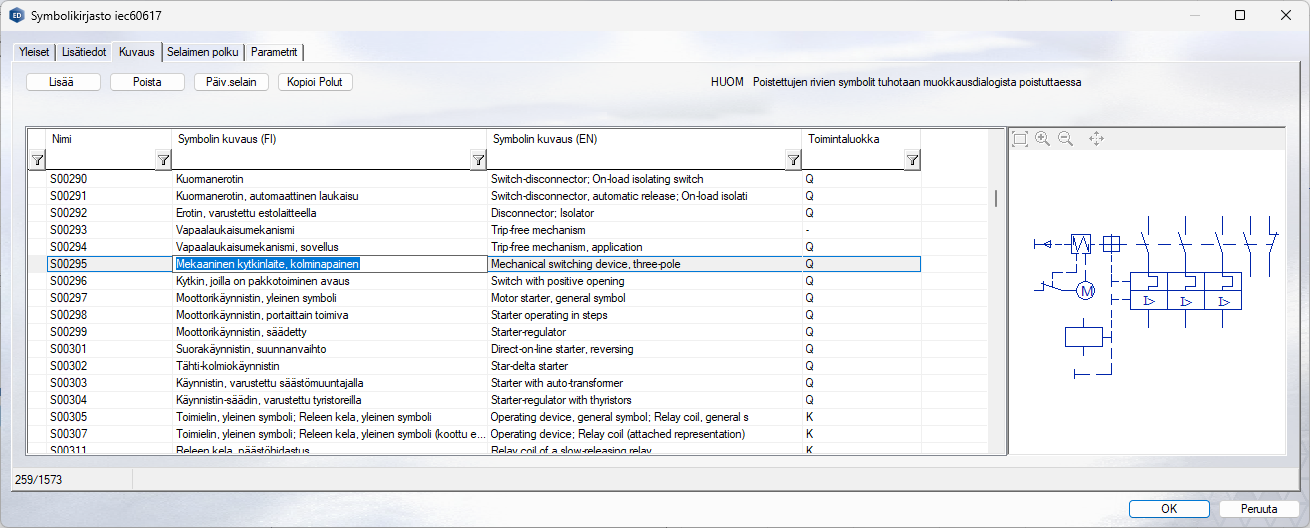

Uusien symbolikirjastojen tekoa on helpotettu. Kirjastojen nimet voidaan antaa nyt suomeksi ja englanniksi, ja symboliselaimessa kirjastojen kielisyys määrittää ohjelman kielivalinnan mukana.
Uudet standardien mukaiset symbolikirjastot
-
Täysin uudet symbolikirjastot, jotka perustuvat uusimpaan IEC-60617 standardiin (Vertex ED) ja SFS-ISO 1219-1 standardiin (Vertex HD).
Kaaviotoiminnot
-

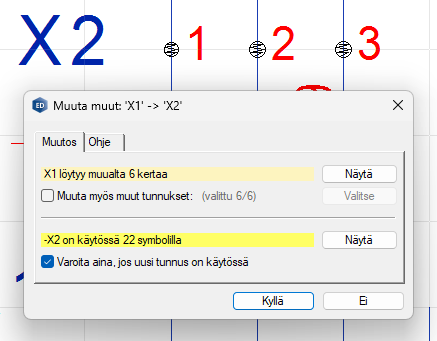

Johtimien ja laitteiden tunnukset synkronoituvat nyt piirustuksen sisällä ja eri lehtien välillä.
-

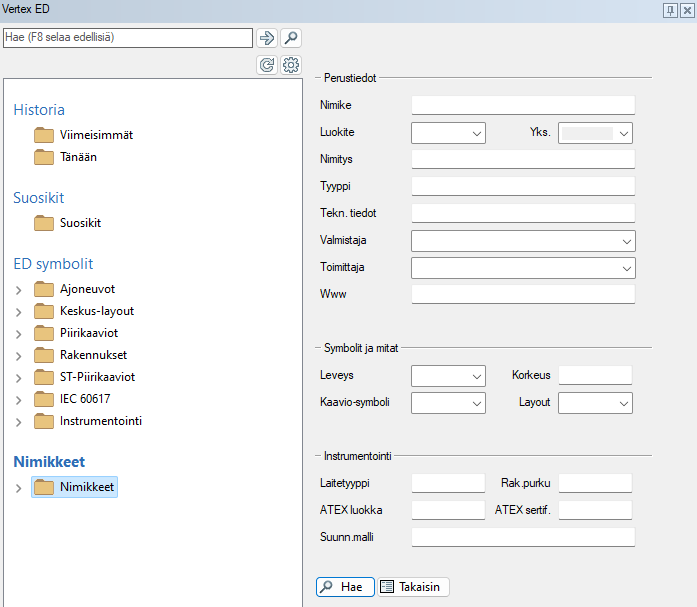

Symboliselain toimii nyt myös nimikevalintojen dialogina. Nimikkeille voidaan määrittää symboleita, joten suunnittelu voi lähteä vaihtoehtoisesti liikkeelle nimikkeen, ei symbolin kautta.
-
Virtaviivaistettiin ja selkeytettiin siirtymistä kaapelivarauksiin suoraan yhteysviivan valinnan tilannekohtaisen valikon kautta.
-
Tunnusdatan Ryhmä-tunnuksien käyttötarkoitusta selkeytettiin kierretyn parin ja suojaryhmän määrityksessä.
Johdinsarjasuunnittelun uudistukset
-

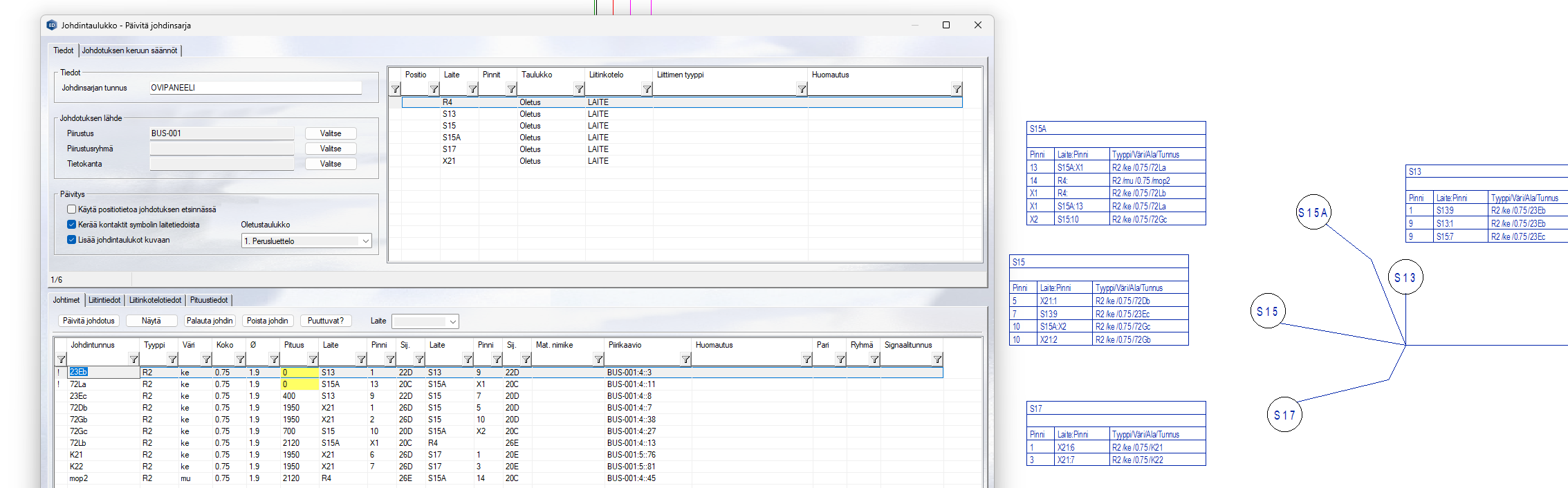

Johdinsarjasuunnittelutoiminto asetuksineen on virtaviivaistettu yhdeksi dialogiksi. Käyttäjän ei enää tarvitse käydä aiemmin monivaiheista prosessia läpi, kun johdinsarjan johdotus muuttuu.
-
Uusi dialogi näyttää yhdessä näkymässä samalla kertaa enemmän tietoa laitteiden, liitinten ja kerätyn johdotuksen osalta. Ei enää hyppelyä dialogista toiseen!
-
Johdotusta voidaan nyt muokata ja päivittää suoraan yhdestä dialogista ja myös Johdotustietokannan selaus -toiminnon kautta.
-
Johdinsarjan layoutkuvissa laitesymbolit tukevat nyt monipinnisyyttä, joka mahdollistaa monipuolisemman ja yksityiskohtaisemman esitystavan.
-
Johdinsarjan johdintaulukot voidaan nyt määrittää liitinkohtaisesti jokaiselle päätesymbolille.
-
Ohjelman mukana toimitetaan esimerkit päivittyvistä taulukkoteksteistä johdinsarjan osaluettelolle sekä johdinten, kaapelien ja suojaputkien pituuksien summalistoille.
-
3D-johdinsarjasuunnittelussa johdinreitin segmentin uudelleenreititystä on helpotettu ja virtaviivaistettu.
Yleisiä parannuksia ja korjauksia
-
Bugikorjauksia, nopeutusta, pieniä parannuksia
-
Uutta piirustusten valintadialogia hyödynnetään nyt useammassa toiminnossa.
-
Henkilöstöluetteloon on nyt mahdollista kirjata tekijän toimiala, aiemman osasto-lisätiedon lisäksi.
Miten saan uuden pääversion käyttööni?
Vertex ED/HD Pääversion päivitys
Pääversion toimitukset alkavat tammi-helmikuussa 2024.
