Johdinsarjasuunnittelu
Nopeutta johdinsarjan johdotuksen päivitykseen
Johdinsarjan johdotuksen päivitystoiminto lisättiin hiiren kaksoispainikkeen (tilannekohtaiseen) valikkoon, jos johdinsarjaoptio on käytössä. (vrt. Johdinsarjan johdotuksen selaus -toiminto). Toiminto on aktiivinen vain jos aktiivikuva on johdinsarjakuva.
Päivitystoiminto ei avaa dialogia, vaan johdotus päivitetään ilman interaktiota taustalla. Jos päivityksessä ilmenee virheitä avataan lokiselain automaattisesti, jossa näytetään ilmenneet virheet. VXED-33

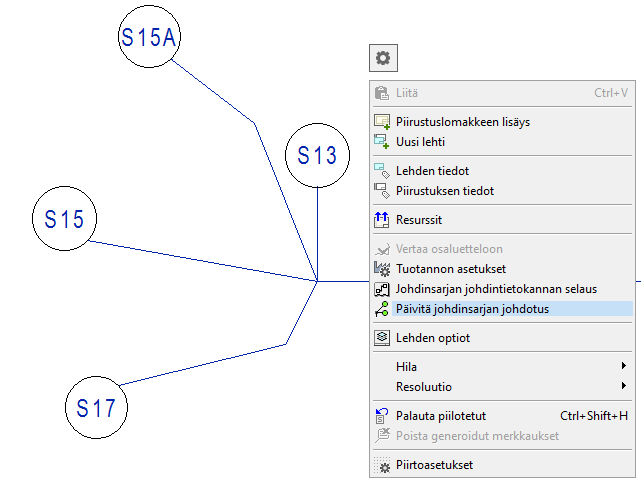

Johdinsarjan johdotuksen päivitys tilannekohtaisen valikon takaa.
Näyttävyyttä johdinsarjojen layout-kuviin uusien viivatyyppien avulla
Lisättiin uusia kaapelisuojia kuvaavia viivatyyppejä yhteysviivoille. VXED-413

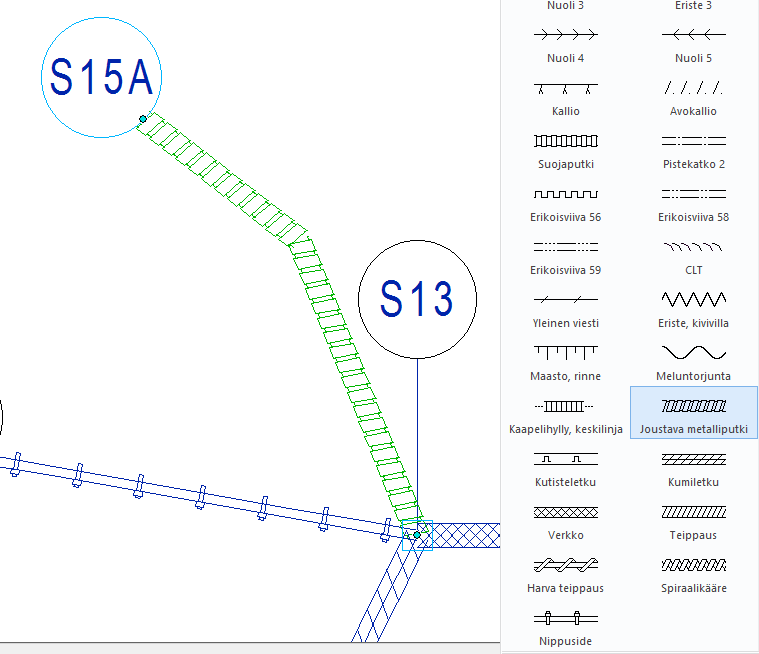

Uusia viivatyyppejä valintalistassa.

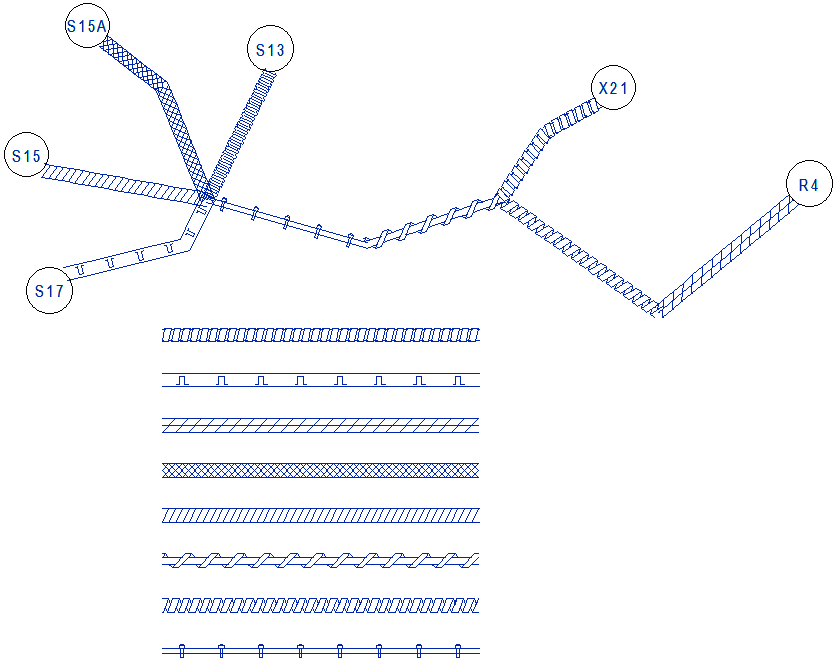

Esimerkkejä uusista kaapelisuoja-viivatyypeistä
Tuki AWG-kokoisille johtimille johdinsarjan segmenttien halkaisijan laskennassa
Johdinsarjan projektiasetuksiin lisättiin omat asetusarvot johdinten AWG-koille vastaavasti kuin mm2. Johtimien koko tulkitaan niin, että jos johdinkoko alkaa tekstillä “AWG” tai “awg” on kyseessä AWG-kokoarvo ja silloin käytetään sen halkaisijan määrityksessä AWG-kokojen asetusarvoa. Esim. johtimelle annetaan johdinkoko “AWG10”. VXED-297
AWG-koot on määritetty takaperoisesti eli AWG10 > AWG12. AWG-kokojen tapauksessa käytetään vain annettuja johdinkokoarvoja, eli jos annettua AWG-kokoa ole määritetty johdinsarjan asetuksissa käytetään lähintä arvoa eikä lasketa lähimmän eristeen paksuuden mukaan.

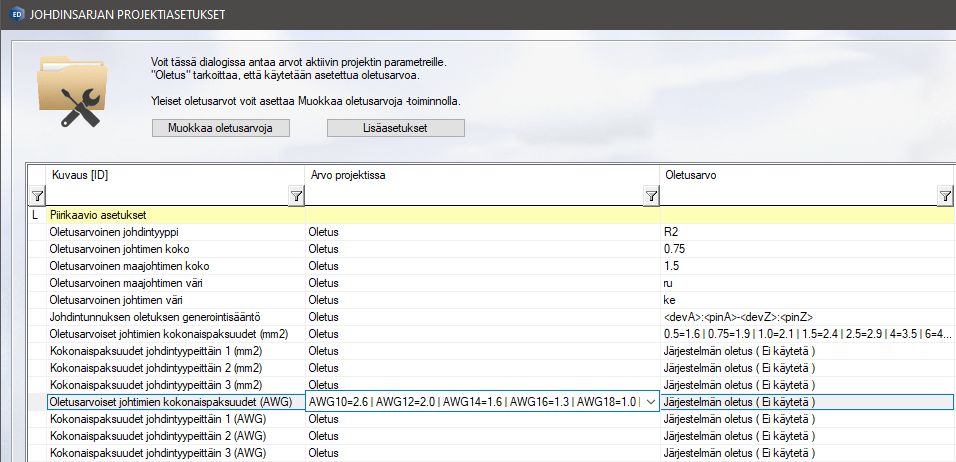

AWG-asetukset johdinsarjan yleisissä tai projektiin liittyvissä asetuksissa.

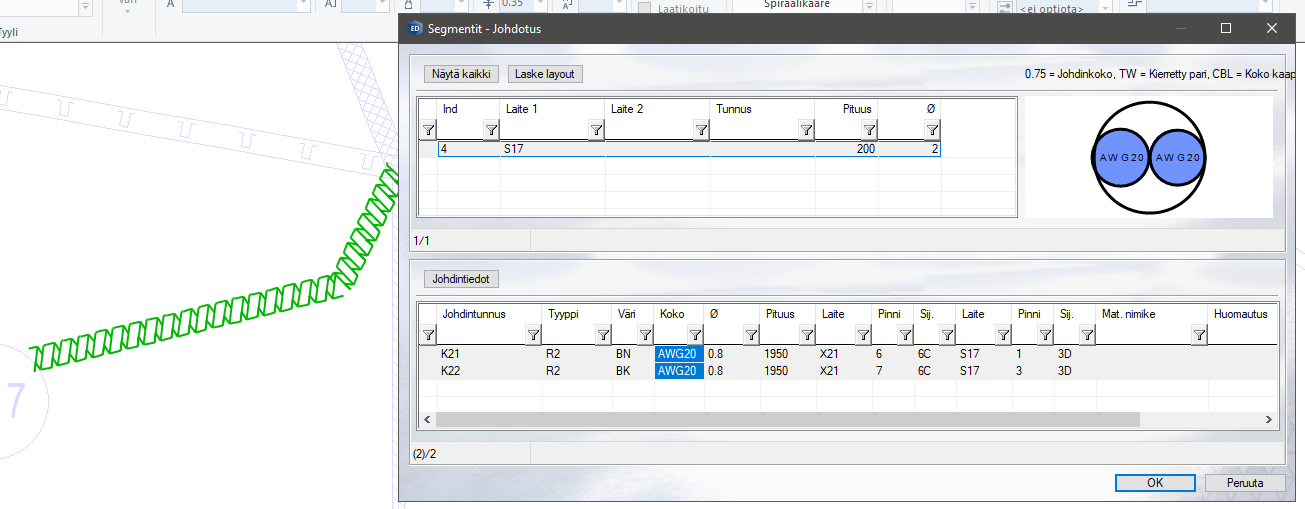

Asetuksiin määriteltyjä AWG-kokojen paksuusvastaavuuksia käytetään johdinsarjan layoutin segmentin johdotuksen paksuuden laskennassa
Johdinsarjan ja johdinsarjan lähdepiirikaavioiden virheiden tarkistuksen parannus
Johdinsarjan päivityksen jälkeen lokiselain aktivoituu, jos johdinsarjakuvasta tai lähdepiirikaavioista löytyy virheitä. Lokiselain ei aktivoidu, jos virheitä ei löydy lainkaan kummastakaan. VXED-301
