2022 Johdinsarjat
Nämä uudistukset on esitelty pääversiossa 28.0.00 (vx. 2022)
Yleistä

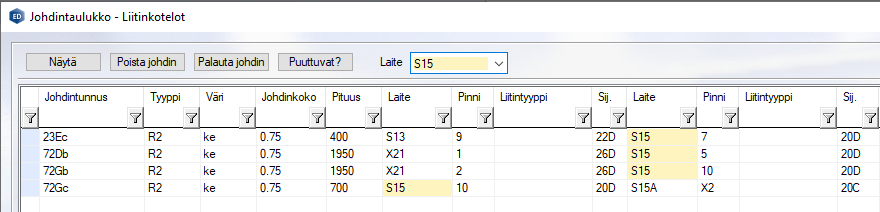

Johdotuksen suodatus laitetunnuksen perusteella
Johdinsarjan johdotusta voidaan nyt filteröidä laitetunnusten perusteella. Laitetunnusvalinta suodattaa näkyviin vain ne johtimet joiden jompi kumpi pää on kytketty valittuun laitteeseen. Kaikki-valinta palauttaa kaikki johdotukset takaisin näkyviin.

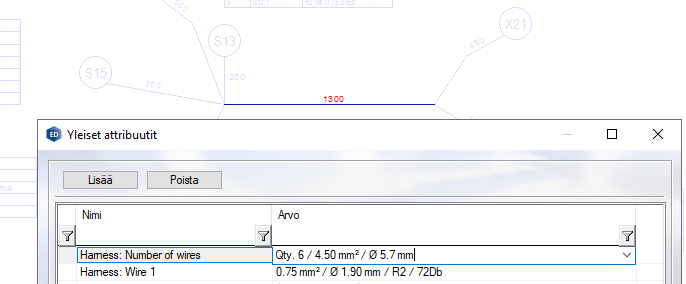

Johdinsarjan haaran halkaisijan laskenta
Ohjelma laskee ja antaa arvion kunkin johdinsarjan segmentin paksuudesta (halkaisijasta).
Johdinsarjan johdotustietokannan tallennus kuvaan
Johdinsarjan johdotustaulukko tallennetaan layout-kuvatiedoston ( .vxp ) attribuuttitietokantaan, joka on sen pääsääntöinen tallennuspaikka. Esimerkiksi tallentamalla johdinsarjakuva nimellä uudeksi tiedostoksi, kyseiseen johdinsarjan kuvaan liittyvä johdotustaulukko kulkee automaattisesti mukana kuvan sisällä.
Johdutustaulukosta tallennetaan kopio edelleen myös erilliseen tietokantaan kuten ennenkin :
<PIIRUSTUS_NUMERO>rev<REV>_WL
esim. BUS-002revA_WL

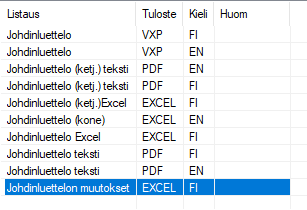

Johdinsarjan muutokset: johdotuksen vertailu kahden revision välillä
Mahdollisuus tuottaa Excel-listaus johdinsarjan muutoksista kahden eri revision välillä.
