Nämä uudistukset on esitelty pääversiossa 28.0.00 (vx. 2022)
PDF-kirja
Tulostusjärjestys dokumentti-indeksin avulla
Piirustusten arkistokortille voidaan määrittää dokumentti-indeksi, joka määrittää niiden järjestyksen PDF-kirjassa. Asetus määritetään myös PDF-tulostusprofiilille kohtaan Piirustusnumeroiden aakkostus.

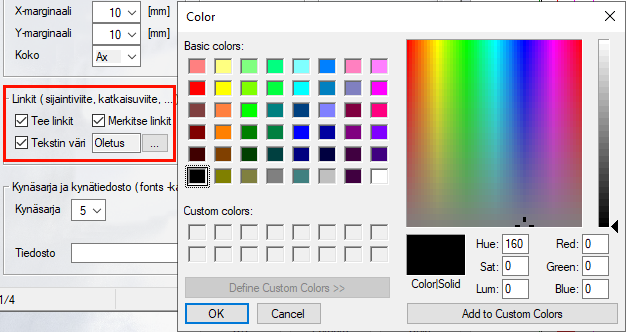

Linkki- ja viitetekstien väriasetus
PDF-kirjaan syntyville linkki- ja viiteteksteille on nyt mahdollista määrittää jokin tietty väri. Asetus on PDF-tulostusprofiilikohtainen. Lue lisää uusista linkkityypeistä alta.
PDF-linkit
Uusia linkitysmahdollisuuksia PDF-tulosteisiin
Uusien tekstilinkkien käyttö tapahtuu tekstidialogin piilokoodikentän avulla.
Linkki saman PDF-kirjan piirustukseen
Piilokoodi pdflink:<PIC_ID>:<SHEET_ID>
Esim. pdflink:ABC:3
Linkki saman PDF-kirjan PostScript-tiedostoon
Piilokoodi pdflink:<file.ps>"
Esim. pdflink:my_file.ps
Linkki toisen PDF-kirjan piirustukseen
Piilokoodi pdfpdflink:File="<file.pdf>",Dest="<PIC_ID>.<SHEET_ID>.vxp"
Esim. pdfpdflink:File="my_file.pdf",Dest="ABC.3.vxp"
Linkki PDF-tiedostoon
Piilokoodi pdfpdflink:File="<file.pdf>"
Esim. pdfpdflink:File="folder\my_file.pdf"
Linkki PDF-tiedoston sivulle
Piilokoodi pdfpdflink:File="<file.pdf>",Page="<page_no>"
Esim. pdfpdflink:File="my_file.pdf",Page="3"
Linkki PDF-tiedoston kohteeseen
Piilokoodi pdfpdflink:File="<file.pdf>",Dest="<dest_name>"
Esim. pdfpdflink:File="my_file.pdf",Dest="my_dest"
Linkki dokumenttiin
Piilokoodi pdfdoclink:File="<file.xxx>"
Esim. pdfdoclink:File="D:\my_file.doc"
Linkki WWW-sivulle
Piilokoodi pdfurilink:URI="<web_address>"
Esim. pdfurilink:URI="https://www.vertex.fi""
Sijainti- ja katkaisuviitteiden linkit
Samaan piirustusryhmään kuuluvien piirustusten sijainti- ja katkaisuviitteet voivat olla myös toiseen piirustusnumeroon - ei pelkästään toiselle lehdelle.
Nämä linkit ovat aiemmin toimineet PDF-kirjassa, jossa on mukana kaikki piirustukset. Nyt ne voivat toimivat myös PDF-kirjasta toiseen, mikäli jokaisesta piirustusnumerosta tehdään oma PDF tiedosto. PDF-tiedostot pitää tällöin nimetä <PIIRUSTUSNUMERO>.pdf ja niiden pitää sijaita samassa kansiossa.
Linkkien toimivuutta PDF-kirjasta toiseen voidaan räätälöidä tapauskohtaisesti toimimaan myös muulla tavalla nimettyjen PDF-tiedostojen kesken.Tällöin linkin kohteen PDF tiedoston nimi pitää pystyä päättelemään projektitunnuksen sekä lähde- ja kohdepiirustusnumeroiden perusteella.

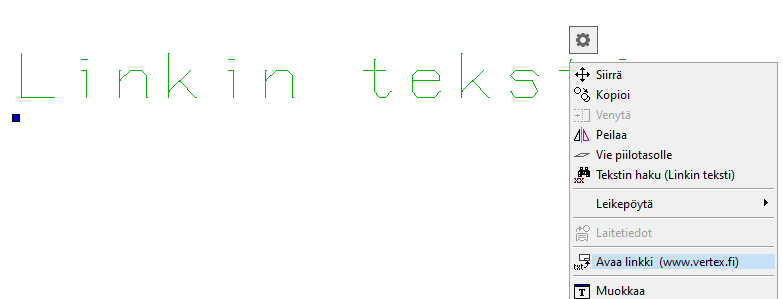

Linkkien avaaminen Vertex-kuvissa
Asetetut linkit ovat avattavissa myös Vertex ED:n kautta kesken käytön. Asetetun linkin saa avattua valitsemalla linkkiteksti ja valitsemalla Avaa linkki hiiren toisen napin takaa löytyvästä valikosta.
