Autocad-yhteensopivuus on noussut uudelle tasolle
Tuki AutoCad 2018 versiolle
Vertex versio 2018 (24.0.00) tukee nyt AutoCad-versiota 2018
Lue AutoCad-kuvan lay-out'it omiksi piirustuksikseen Vertexiin.
Nyt voit valita AutoCad-kuvassa olevan Lay-out'in ja tehdä siitä oman piirustuksen.
![](../__attachments/28934997/Valitse_lomake.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Vertex tukee kaikkia dwg-kuvan tasoja
Nyt kaikki dwg-kuvassa olevat tasot näytetään Vertexissä. Ne myös tallentuvat piirustuksen mukana, eli ovat käytettävissä kun Vertex-piirustukseksi tallennettu piirustus myöhemmin avataan. (Vertex ID. VX-5158 )
Dwg-kuvan mukana tulleet tasot säilyvät vertex-tasojen ohella myös kun piirustus mahdollisesti tallennetaan takaisin DWG-muotoon.
Tasot ja tasoryhmät näytetään alfanumeerissa järjestyksessa. (Vertex ID: VX-5173)
- Huom: Jos haluat käyttää dwg-kuvan tasojärjestelmää uudessa Vertex-piirustuksessa, on syytä käyttää ao. dwg-kuvaa pohjana uudelle Vertex-piirustukselle.
Vertex tukee kaikkia dwg-kuvan viivatyyppejä
Dwg-kuvien kaksiulotteiset viivatyypit on määritelty *.shp tai *.shx-tiedostoissa, joten sellaiset AutoCad'n määrittelytiedostot tarvitaan dwg-kuvan toimittajalta, jotta Vertex osaa kääntää viivat oikean näköisiksi. (Vertex ID: VX-5020)
- Ellei tiedostoa ole, Vertex korvaa viivan yhtenäisellä jatkuvalla viivalla. Kuitenkin tiedoston sisällä on tieto viivan tyypistä, joten kun Vertexin *.vxp-kuva käännetään takaisin *.dwg-kuvaksi, viiva muistaa ominaisuutensa.
- DWG-kuvien ns. "Multiline"-viivoilla ei ole täydellistä tukea.
Erikoisille Vertex-viivatyypeille on tehty tuki DWG-käännöksiä varten
Vertex-sovellukset sisältävät sellaisia viivatyyppejä, joita AutoCad ei tunne ja on siten aiemmin korvannut ne oletus-viivalla.
Nyt Vertex'iin on tehty määrittelytiedostot vertexltypes.shp ja binaarinen vastine vertexltypes.shx (system/setup-kansiossa), joka sisältää Vertexin viivamääritykset siinä muodossa että AutoCad osaa ne tulkita. (Vertex ID: VX-5167)
Kun käännät Vertex-piirustuksen, jossa on ns.kaksiulotteisiä viivoja, niin toimita syntyneen DWG-kuvan mukana tuo binaarimuotoinen vertexltypes.shx -tiedosto asiakkaallesi, jotta hän saa viivat näkymään samanlaisina, kuin ne Vertexistä lähtivät.
Huom: Yksi-ulotteisten viivojen (erilaiset katkoviiva) siirtymistä on parannettu siten, että siirtyvät suoraan VXP- ja DWG-kuvien välillä ilman tuota vertexltypes.shx-tiedostoa.
Lataa Vertex-viivojen muodon määrittelevä tiedosto tästä: vertexltypes.shx
Voit käyttää Dwg-kuvan viivatyyppejä (rajoituksin) myös muissa Vertex-piirustuksissa
DWG-kuvan mukana tulleet viivatyypit tallentuvat Vertex-viivatyyppien perään työskentely-session ajaksi. Voit käyttää näitä viivatyyppejä myös muissa Vertex-piirustuksissa koko työskentely-session ajan.
- Löydät dwg-kuvista tulleet viivatyypit Ominaisuudet > Viiva - valikosta Vertex-viivojen perästä.
Käyttämäsi dwg-kuvan viivatyypit tallentuvat Vertex-piirustukseen, joten ne ovat käytettävissä myös myöhemmissä työskentely-sessioissa sen jälkeen, kun olet avannut ao. piirustuksen.
Vertex tukee kaikkia dwg-kuvan kirjasinlajeja
Vertex tukee Windows-fontteja, joita myös AutoDeskin dwg-tiedostot tukevat. (Vertex ID: VX-4986, VX-5021)
Kun Dwg-kuva luetaan, tutkii Vertex kuvan sisältämät fontti-määritykset ja lisää löytämänsä uudet fontit shared/setup-kansiossa olevaan style_dwg_vertex.txt-tiedostoon.
- Tosin AutoDeskin käyttämää fontin näennäisnimeä ei saada selville. Jokainen asiakas on voinut antaa omia nimiään näille fonteille, eikä se tallennu dwg-kuvaan mukaan.
- shared/setup/Style_dwg_vertex.txt- tiedoston määritykset ovat mukana, kun Vertexin *.vxp-kuva käännetään dwg-kuvaksi.
Voit käyttää Dwg-kuvan kirjasinlajeja (rajoituksin) myös muissa Vertex-piirustuksissa
DWG-kuvan mukana tulleet kirjasinlajit tallentuvat Vertex-kirjasinten perään työskentely-session ajaksi. Voit käyttää näitä kirjasinlajeja myös muissa Vertex-piirustuksissa koko työskentely-session ajan.
- Löydät dwg-kuvista tulleet kirjasinlajit Ominaisuudet > Kirjasinlaji - valikosta Vertex-kirjasinten jäljestä.
Käyttämäsi dwg-kuvan kirjasinlajit tallentuvat Vertex-piirustukseen, joten ne ovat käytettävissä myös myöhemmissä työskentely-sessioissa sen jälkeen, kun olet avannut ao. piirustuksen
DWG-kuvan ByLayer-väriasetus säilyy elementeillä
DWG-kuvissa on elementeille voitu antaa ominaisuus, jonka perusteella elementti värjätään tasolle annetun värin mukaisesti.
Nyt tämä ominaisuus säilyy elementeillä, vaikka DWG-kuva luetaan Vertexiin ja käännetään takaisin DWG:ksi.
- Huomaa, että jos vaihdat DWG-kuvan mukana tulleen tasojärjestelmän Vertexin oletustasojärjestelmäksi voi kuvan värit vaihtua, sillä Vertex-tasoille värit on määritelty eri tavalla, kuin DWG–kuvissa.
- Vertex-kuvan oletusvärit on määritelty asetusarvoista disp_pen ja user/SETUP-tiedoston pen-määrityksissä.
DWG-kuvan ByBlock-väriasetus säilyy elementeillä

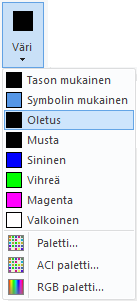

Näihin asetuksiin voi vaikuttaa Vertexissä värivalikosta.
![](../__attachments/28934997/V%C3%A4rit.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Katso tarkemmin värien käsittelyä kohdasta "Käyttöliittymä ja yleiset toiminnot".
ACI (AutoCAD Color index) värinumero säilyy elementeillä
Jos elementillä on DWG-kuvassa ollut ACI-väri tai RGB-väri, säilyy se elementillä.
- Vertexissä voidaan elementin väri vaihtaa toiseksi ACI- tai RGB-väriksi.
Vertex-piirustuksen vienti DWG-muotoon
Huomaa, että kuvassa, joka on käännetty DWG-kuvasta Vertex-kuvaksi on mahdollisesti kaksi tasojärjestelmää: AutoCad-kuvassa ollut tasojärjestelmä sekä Vertex-tasojärjestelmä, jos se on otettu käyttöön.
Kun tällainen kuva viedään takaisin DWG-muotoon, kuvaan siirtyy vain se tasojärjestelmä, joka oli viennin hetkellä aktiivinen.
- Jos tarkoitus on ollut muokata päämiehen DWG-kuvaa Vertexissä ja palauttaa kuva DWG-muodossa päämiehelle, ei Vertexin tasojärjestelmää pääsääntöisesti kannata ottaa kuvassa käyttöön.
- Jos Vertex-tasojärjestelmä on otettu jostain syystä käyttöön, niin ennen takaisin vientiä DWG-muotoon, on syytä aktivoida AutoCad-kuvan tasojärjestelmä.
Tunnettuja rajoituksia AutoCad-viivojen, värien ja tasojen yhteensopivuudessa
Vertex ei sisällä "Layer-manager"-toimintoa
Vertexin tasojärjestelmässä tasolle ei pysty määrittämään väriä samalla tavalla kuin AutoCadissä.
- Kuitenkin yksittäiselle kuvalle voidaan tason väriä säätää.
Vertexin asetuksissa ei tasoille voi määrittää näkyvyys- tai jäädytysasetuksia.
Viivolle ei ole tukea DWG:n ByLayer tai ByBlock-määrittelyissä
Viivalajia tai viivan leveyttä ei voi säätää riippumaan tasosta tai kuvakohtaisista symboleista (Blockista)
Värien toisto ruudulla ja tulostuksissa voi poiketa vähän aidosta RGB- tai ACI-väristä *
Tämä johtuu siitä, että värien piirto ruudulle tai tulosteisiin tapahtuu Vertexissä edelleen asetusarvoissa määriteltyjen disp_pen ja plor_pen-asetusten mukaan (kynien 1... 255 mukaan)
- Poikkeuksen tästä tekee väritäyttö-kuviolle (hatch) määritelty väri, joka välitetään sellaisenaan ruudulle tai tulostimelle.
Huomaa, että väärimääritykset säilyvät, joten DWG-kuvassa ne vastaavat taas täsmälleen samoja värejä, kuin siellä olivatkin, vaikka Vertex piirtäisi ne ruudulle ja tulosteisiin hieman alkuperäisestä väristä poikkeavalla tavalla.
*) ACI-väri = AutoCad Color index, AutoCadin värikartta
Alikuvissa ei tueta ByLayer-värejä
Vertex-piirustukseen alikuvaksi tuotu toinen Vertex-piirustus voidaan piirtää joko alkuperäisillä väreillään tai ns. viitevärillä.
- Vertex toistaa alikuvan alkuperäiset värit oikein, vain jos kuvan elementeillä on oletus- tai kiinteät värit.
- Jos alikuvana on DWG:stä tuotu kuva, jossa on käytössä tasoihin sidotut värit (Color by Layer) tai symboleihin sidotut värit (Color by Block), niin nämä taso- tai symboli-värit eivät välity alikuvaan.
Muut kääntäjät
Piilotettua geometriaa ei enää viedä WRL-tiedostoon
Siirrettäessä mallia wrl- formaatissa esimerkiksi Navisworks-ohjelmistoon, piilossa olevat osat jäävät siirrossa pois. (Vertex ID: PLANT-2329)
- Wrl-tiedostoja ei enää juurikaan käytetä, mutta se sopii siirtoon Navisworks-ohjelmistoon, koska sen mukana saadaan siirrettyä myös attribuuttitietoa, toisin kuin esim Step-formaatin mukana.
Wrl-tiedostojen sijaan suosittelemme käyttämään IFC-tiedostoja, jotka tukevat myös attribuuttien siirtoa sekä ovat nopeammin luettavissa esim Navisworks-ohjelmaan, kuin wrl-tiedostot.
Voit säätää Acis-virheellisten osien vientiä STEP- tai IGES-formaattin
Step-käännöstä kontrolloivaan tiedostoon options_step_writer.txt ja iges-käännöstä kontrolloivaan tiedostoon options_iges_writer.txt on lisätty avainsana CheckAcisGeometry=0 (Vertex ID: MEC-9204)
Jos muutat tiedostoja kopioi ne ensin kansioon vxg4/custom/setup-kansioon (tai tiedostopalvelin-asennuksissa kansioon vxg4_srv/custom/setup)
CheckAcisGeometry=0
- Acis-geometrian tarkastusta ei tehdä, vaan kaikki osat kirjoitetaan tiedostoon.
CheckAcisGeometry=1
- Toimii kuten versiossa 23.0.00, eli tarkistus tehdään ja mikäli virheellisiä löytyy, käyttäjä päättää hylätäänkö ne.
CheckAcisGeometry=2
- Tarkistus tehdään ja mikäli virheellisiä osia löytyy, ne hylätään.
