Johdinsarjakuvan liitintaulukon formaatti
28.0-versiosta eteenpäin vain elementtitaulukkotyyli mahdollinen
Tekstitaulukkotyylin formaattitiedostot obsoliitteja:
- "forms/car_wb_fmt"
- "forms/harn_wtxt_fmt_n.fmt", jossa n on 2, 3, 4 tai 5
Jos näistä on kustomoituja versioita, johdinsarjataulukoiden päivityksessä vanhasta formaatista uuteen ohjelma antaa varoitusilmoituksen ottamaan yhteyttä tukipalveluun.
Vastaavat elementtityylin formaattitiedostot:
- "forms/harn_dtable_fmt"
- "forms/harn_wtab_fmt_n.fmt", jossa n on 2, 3, 4 tai 5
Elementtityylisten taulukoiden formaatti
Jokaisen osion rivien muodon määrittelyn kokonaispituus täytyy olla sama. Jos näin ei ole, niin tekstit liikkuvat siirrettäessä eri laitojen kahvoista.
Muodon määrittelyssä voidaan määrittää useampi rivi käyttämällä putkimerkkiä '|', esim. antamalla useampi vakio header-rivi. Tässäkin tapauksessa jokaisen rivin kokonaispituus pitää olla sama.
esim. (W20 AL CD|W15 AL CD, W5 AL CD)
HUOM! harn_dtable_fmt-taulukko ei sisällä COVER-osiota, vaan HEADER annetaan usean rivin määrittelynä ja muoto määritellään ilman kommenttiparametreja. Muissa taulukoissa HEADER on dynaaminen ja tarvitsee COVER osion ja siihen liittyvät kommenttiparametrit.
| SETUP | Annetaan rivimuodot alataulukon header-tekstille ja riveille. #SETUP# |
| COVER | Ohjelma kirjoittaa "./harn_wtable_tmp1.txt"-tiedostoon COVER-osion datan. #COVER# |
| HEADER | Määritellään Johdinosion header-sisältö. Sarakkeen erotinmerkki '¡' #HEADER# |
| FORMAT | Määritellään Johdinosion sisältö johdinsarjan johdotus tietokannasta. Sarakkeen erotinmerkki '¡' #FORMAT# |
COVER osion-parametrien anto
HUOM! harn_dtable_fmt-formaatissa ei voi antaa liitinrivejä kommenttiparametreina vaan COVER-osion parametrit voi antaa vain formaattitiedostoille "harn_wtab_fmt_n.fmt", jossa n on 2, 3, 4 tai 5.
Parametrit annetaan kommentteina formaattitiedostoon. Kommenttiparametririvin on oltavat muotoa:
!<parametrin_nimi>: "parametrin_arvo"
Korvaa parametrin_nimi alla olevan taulokon Parametri-sarakkeen sisällöllä. Älä poista merkkejä '<' ja '>'. Korvaa parametrin_arvo halutulla arvolla ja älä poista merkkejä heittomerkkejä.
Korvaustaulukon arvot asetetaan ¤-merkkien sisään eikä #-merkkien sisään.
Formaatin johdinsarjanpäivitysdialogin valintalistan kuvaustekstit annetaan kommenttiparametreissa.
| Parametri | Arvo |
|---|---|
| description | Englannin kielinen kuvausteksti Housing and details (En) |
| kuvaus | Suomen kielinen kuvausteksti Liitinrakenne mukana (En) |
Liitindatan parametrit COVER-osioon annetaan kommenttiparametreissa.
| Parametri | Arvo |
|---|---|
| header_label | COVER-osion ensimmäinen rivi ¤CONN_DEV¤¡¤CONN_NOTE¤ |
| label_row_format | COVER-osion ensimmäisen rivin formaatti W30 AL CD, W72 AL CD |
| header_housing | COVER-osion liitinrunko data. Laitetietojen ensimmäinen liitinrunkorivi asetetaan korvaustaulukkoon etuliitteellä "CONN$", josta sen arvot voidaan asettaa COVER-osioon samaan tapaan asettamalla korvattava arvo ¤-merkkien sisään. ¤CONN$PRODUCT¤¡¤CONN$MANUFACTURER¤¡¤CONN$DESCRIPTION¤ |
| housing_row_format | COVER-osion liitinrunko rivin formaatti. W30 AL CD, W30 AL CD, W42 AL CD |
| contact_field1 | COVER-osion kontakti rivien data. Kontakti rivejä voi olla useita määriteltynä laitetietoihin. Rivillä annetaan laitetiedot-tietokannan kentät puolipisteellä eroteltuna. Kenttien määrän täytyy vastata contact_row_format-määrittelyä. PRODUCT;MANUFACTURER;PIN |
| contact_field2 | Kontaktia vastaavan tiivisterivien data. Yhtä tiivisteriviä vastaa aina yksi kontaktirivi. Rivillä annetaan laitetiedot-tietokannan kentät puolipisteellä eroteltuna. Kenttien määrän täytyy vastata contact_row_format-määrittelyä. PRODUCT;MANUFACTURER;DESCRIPTION |
| contact_prefix1 | Prefix arvot jokaiselle sarakkeelle puolipisteellä eroteltuna. Asetetaan vastaavan contact_field1-parametrissa määritellyn sarakkeen arvon eteen. Kenttien määrän täytyy vastata contact_row_format-määrittelyä. ;;pin |
| contact_prefix2 | Prefix arvot jokaiselle sarakkeelle puolipisteellä eroteltuna. Asetetaan vastaavan contact_field2-parametrissa määritellyn sarakkeen arvon eteen. Kenttien määrän täytyy vastata contact_row_format-määrittelyä. ;; |
| contact_row_format | Kontakti ja tiiviste rivien muodon määrittely. Vastaavat sisällöt määritellään contact_field1-, contact_field2-, contact_prefix1- ja contact_prefix2-arvoilla. W30 AL CD, W30 AL CD, W42 AL CD |
Muodon määrittely
W<numero> kertoo kyseisen kentän/sarakkeen leveyden.
Koodi | Tekstin sijoittelu |
|---|---|
| AC | Sijoitus keskelle |
| AL | Sijoitus vasempaan reunaan |
| AR | Sijoitus oikeaan reunaan |
Koodi | Tekstin katkaisu/rivitys |
|---|---|
| CC | Teksti katkaistaan |
| CD | Teksti katkaistaan ja perään lisätään ... |
| CR | Teksti rivitetään |
Korvaustaulukon arvoja
| Avain | Arvon selitys |
|---|---|
| COVER_ROWS_FMT | COVER-datatiedoston (./harn_wtable_tmp1) riviformaatti. |
| CONN$ | Symbolin laitetiedot-tietokannan liitinrunkorivin kentät ovat CONN$-prefixillä. |
| CD$ | Liitinrunkonimikkeen d_COMPONENTS-tietokannan kentät CD$-prefixillä. |
| CONN_DEV | Symbolin täydellinen laitetunnus pinnitiedolla. |
| CONN_NOTE | Symbolin yleisissä attribuuteissa arvo CONNECTOR_REMARK. Annetaan johdinsarjan päivitysdialogissa liittimen huomatus-kenttään. |
| CONN_BOX | Liitinrungon data-kenttä, joka haetaan liitinrungon nimikkeen perustella d_COMPONENTS-kannasta. Mahdollista sisältää kaksi dataa välilyönnillä eroteltuna. Haettavien kenttien nimet annetaan johdinsarjan projektiasetuksissa COMP_CONN_F-arvolle. Jos asetusarvoon annetaan kaksi kenttää erotetaan ne pilkulla. Jos liitinrungolle ei ole nimikettä tai sitä ei löydy d_COMPONENTS-kannasta, haetaan arvo symbolin yleisistä attribuuteista avaimella CONNECTOR_DESCR. |
| CONN_CODE | Liitinrunko nimike. Vanhoille kuville toiminnallisuus: Jos johdinsarjatoiminnossa ei aseta "Käytetään liittimen osatietoja" liittimennimike haetaan symbolin nimikekoodista. |
| LAITE | Sama kuin CONN_DEV |
| HUOM | Sama kuin CONN_NOTE |
| KOTELO | Sama kuin CONN_BOX |
| KOODI | Sama kuin CONN_CODE |

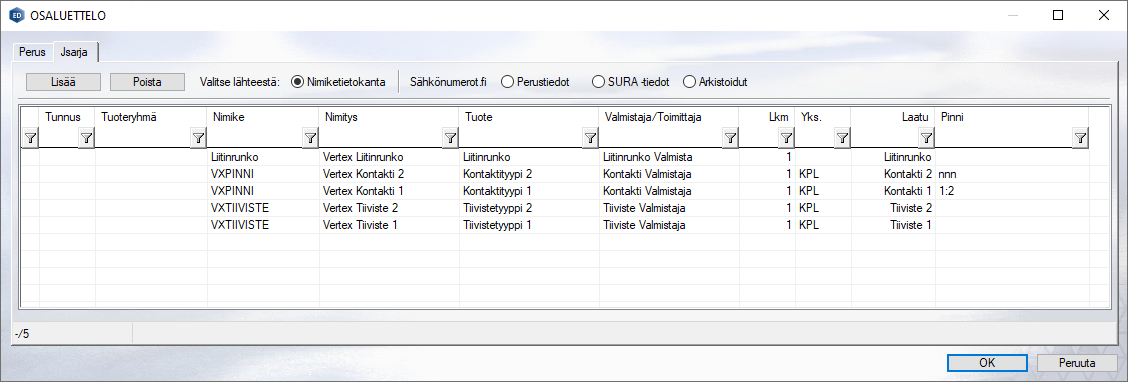

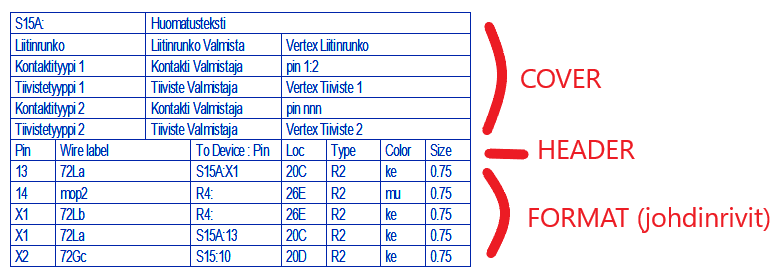

Esimerkki
