Piirtoasetukset ja kuvakohtaiset asetukset
Piirtoasetusten ja kuvakohtaisten asetusten sijainti

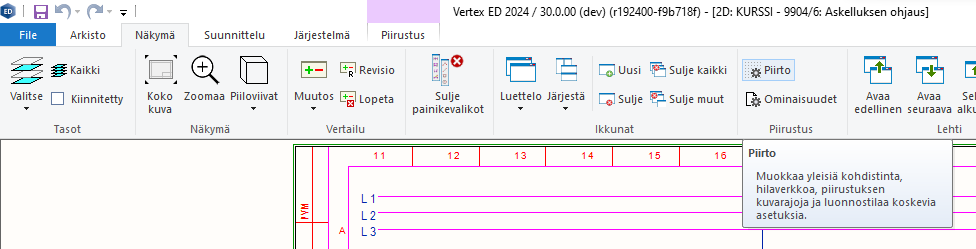

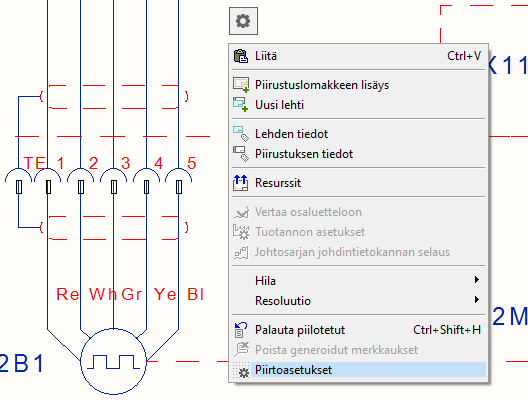

Piirtoasetukset ja kuvakohtaiset asetukset löytyvät ohjelman Näkymä-välilehden kohdasta Piirustus piirustuksen ollessa avoinna. Piirtoasetuksiin pääsee käsiksi myös klikkaamalla hiiren oikeanpuoleista painiketta piirtoalueen päällä ja valitsemalla Piirtoasetukset.
|
|
|---|
Piirtoasetukset
Piirtoasetusten kautta muokkaat hiiren kohdistimeen sekä piirtoalueen hilaverkkoon ja kuvarajoihin liittyviä asetuksia. Asetusten muokkaaminen onnistuu missä tahansa suunnittelutyön vaiheessa, joten voit vapaasti muokata piirtoasetuksia suunnittelutilanteesi mukaisiksi.
Kohdistin

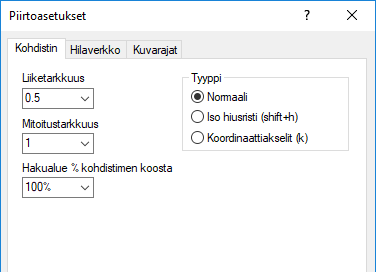

Kohdistinasetuksista muokkaat hiiren kohdistimen liike- ja mitoitustarkkuutta, kohdistimen hakualuetta sekä kohdistimen tyyppiä.
Hilaverkko

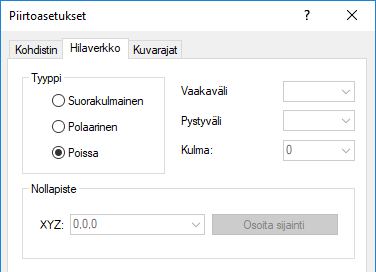

Hilaverkon asetuksista muokkaat piirtoalueen hilaverkon asetuksia hilaverkon tyypin, vaaka- ja pystyvälien ja niiden välisen kulman sekä hilaverkon nollapisteen osalta.
Kuvarajat

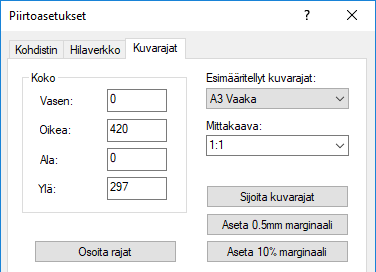

Kuvarajojen asetuksista määrität piirtoalueen koon, kuvarajat ja mittakaavan. Voit osoittaa rajat manuaalisesti tai sijoittaa kuvarajat esimääriteltyjen kuvarajojen mukaisiksi. Mikäli muutat mittakaavaa kesken suunnittelun, niin valitse samassa yhteydessä myös uudet kuvarajat tai päivitä piirustuslomake uutta mittakaavaa varten.
Kuvakohtaiset asetukset
Kuvakohtaisten asetusten kautta muokkaat piirustuksen tyypin ja grafiikan esittämiseen liittyvän yhteysviivojen leikkelytyylin asetuksia.
Perustiedot - Piirustuksen tyyppi

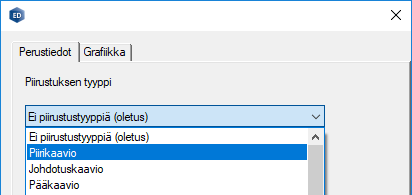

Kuvakohtaisten asetusten Perustiedot-välilehdeltä vaihdat kuvakohtaista piirustustyypin asetusta. Piirustustyypin valinta on tehtävissä myös uutta piirustusta/piirustuslehteä perustettaessa tai aktiiviselle piirustukselle Piirustus-välilehden valintarivin oikeasta reunasta. Huomaa, että jotkin toiminnot saattavat vaihtaa piirustustyypin kunkin työskentelytilan mukaiseksi.
Grafiikka - Yhteysviivojen leikkelytyyli

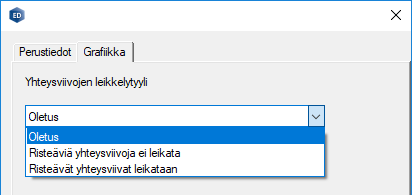

Kuvakohtaisten asetusten Grafiikka-välilehdeltä vaihdat kuvakohtaista grafiikan esittämiseen liittyvää yhteysviivojen leikkelytyylin asetusta.
