Sisällysluettelolistauksen korjaus (Korjausversioon 25.0.06 tai uudempaan päivitetyt asennukset)

Käytössä oleva formaattitiedosto

Varmista ensin mikä on käyttämäsi sisällysluettelon käyttämä formaattitiedosto. Jos käytössäsi on sisällysluettelon oletuspohja TOC.0.vxp (sisällysluettelo piirustuslehdelle nro. 0), avaa se Vertex ED:hen ohjelman asennushakemiston alaisesta ...\shared\picts -hakemistosta.

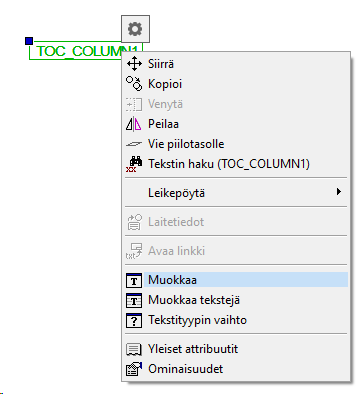

Valitse esimerkiksi TOC_COLUMN1 hiiren vasemmalla ja avaa lisätoimintovalikko hiiren oikealla painikkeella. Valitse Muokkaa.

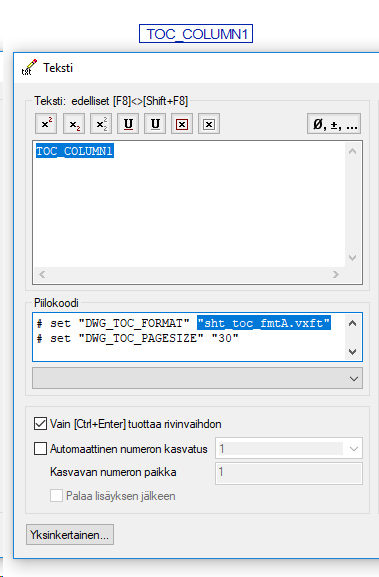

Tarkasta mikä on TOC_COLUMN1 käyttämä formaattitiedosto Piilokoodi-tekstikentän kohdasta # set "DWG_TOC_FORMAT" "käytetty_formaattitiedosto.vxft". Jos käyttämäsi sisällysluettelopiirustus on Vertex ED:n oletusarvojen mukainen, käytetty formaattitiedosto on sht_toc_fmtA.vxft ja se löytyy oletuksena Vertex ED:n asennushakemiston alaisesta ...\system\forms -hakemistosta. Jos käytetty formaattitiedosto on jokin muu, se löytyy tilanteestasi riippuen joko ...\system\forms tai luultavammin ...\custom\forms -hakemistosta.

Jos käytössäsi on \system\forms -hakemistoon tallennettuja sisällysluettelon formaattitiedostoja, suosittelemme, että kopioit kyseiset tiedostot \custom\forms -hakemistoon ja muokkaat vain \custom\forms:iin tallennettuja formaattitiedostoja. Vertex ED:n päivitysten yhteydessä \system\forms:iin tallennetut tiedostot saattavat päivittyä ja siten ylikirjoittaa sinne tallentamiasi formaattitiedostoja. Tallentamalla tiedostot \custom\forms:iin varmistat, ettei päivitys ylikirjoita aiemmin käyttämiäsi formaattitiedostoja.

Huomaa, että järjestelmä hakee ensisijaisesti sisällysluettelopohjaan määriteltyä formaattitiedostoa \custom\forms -hakemistosta. Jos tiedostoa ei löydy \custom\forms -hakemistosta, järjestelmä yrittää hakea pohjassa määriteltyä formaattitiedostoa \system\forms -hakemistosta.

Formaattitiedoston muutokset

Seuraavaksi navigoi Vertex ED:n asennushakemistoon ja etsi sisällysluettelosi käyttämä formaattitiedosto joko \system\forms tai \custom\forms -hakemistoista. Avaa käytetty formaattitiedosto muokattavaksi tekstieditoriin esimerkiksi Windowsin Muistioon tai Notepad++:aan.

Tee formaattitiedostoon seuraavat muutokset:

1. Poista formaattitiedoston rivi, joka alkaa table_cells_totsumformat (alla kuvassa rivi 12, merkitty punaisella ja vihreällä taustavärillä)
2. Poista rivit jotka alkavat ja loppuvat #TOTSUMFORMAT# (kuvassa rivit 31-44, merkitty punaisella ja vihreällä taustavärillä)
3. Lisää #SETUP# -asetusten order-kohtaan (kuvassa rivi 8) ARC_TAG. Muutoksen jälkeen rivi on muotoa: order= ARC_TAG SHEET_ID
   1. Huomaa erottaa ARC_TAG ja SHEET_ID toisistaan välilyönnillä.
   2. Jos käyttämäsi formaattitiedoston order-kohdassa on SHEET_ID:n lisäksi jotain muuta, lisää ARC_TAG ensimmäiseksi välilyönnillä erotettuna.

Huomaa myös, että käyttämäsi formaattitiedosto voi erota tämän ohjeen esimerkistä, mikäli käytössäsi oleva sisällysluettelo ja sen formaattitiedosto sisältää räätälöityjä sisältöjä suhteessa oletusformaattiin.

Muutosten jälkeen tallenna formaattitiedosto samalle nimelle.

Muutosten myötä sisällysluettelon tulisi muodostua oikein.

Lopullisen formaattitiedoston tulisi näyttää muutosten jälkeen tältä:

Virhe, jonka tämän sivun ohje korjaa (Korjausversio 25.0.06, joka asennettu sitä vanhempien ED-versioiden päälle)

Vertex ED 2019 korjausversioon 25.0.06 korjattiin sisällysluettelosivun listaukseen liittyviä ongelma, jossa sivun taulukkoon tulee vajaa määrä tyhjiä rivejä.

Jos sisällysluettelosivut ovat käytössäsi ja kärsit ongelmasta, tee tämän sivun ohjeiden mukaiset korjaukset sisällysluettelon formaattitiedostoon tai ota yhteys Vertex ED:n tukipalveluun osoitteessa: https://www.vertex.fi/web/fi/kayttotuki
