2020 2D- ja perustoiminnot

Z -koordinaatti käytettävissä kaikille elementeille

Keskusten ja koteloiden layout -kuvat voi nyt laatia selkeämmin ja tarkemmin käyttämällä hyväksi kaikille elementeille toimivaa Z koordinaattia. Sen avulla pystyy tuottamaan myös syvyyssuuntaisen rakenteen, jonka avulla voi suodattaa kerrokset esille vaikkapa kokoonpano-ohjeita varten.

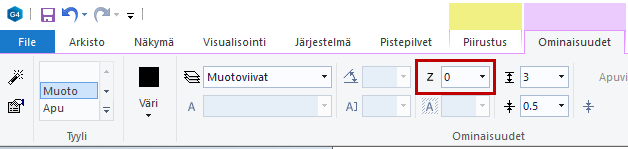

Nyt voit antaa viivoille, teksteille, mitoille, kuvioille ja makroille Z-koordinaatin. _{(Vertex ID: VX-5648)}

Z-koordinaattia käytetään toistaiseksi hyväksi vain kun piirretään ja tulostetaan väritäyttökuvioita (G4, BD, G4 Plant)

Suuremman Z-lukeman omaava kuvio peittää pienemmän Z-lukeman kuvion elementit.
Vertex ED:ssä (sähkösuunnittelu) on toimintoja, joiden avulla voidaan esim PDF-tulostuksessa suodattaa kuvasta elementtejä näkyviin Z-koordinaatin perusteella.

Piirustuksen kuvataso muodostuu X- ja Y-koordinaatista. Z-koordinaatti kasvaa kuvatasosta katsojaa kohti.

Rasterikuvatoimintoja täydennetty

Rasterikuvatoimintoja on laajennettu. Rasteri on saanut oman Ominaisuudet -välilehden, joka aukeaa rasteria klikkaamalla. Myös tulostuslaatua on parannettu.

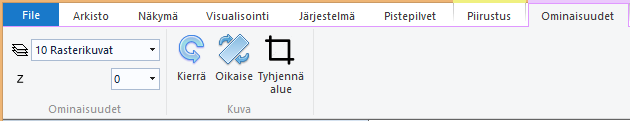

Rasterikuvien Ominaisuudet-välilehti aktivoituu kun valitset rasterikuvan. (Ei siis lisäyksen yhteydessä, kuten muilla elementeillä). _{(Vertex ID: VX-5648)}

Välilehden avulla hallitset rasterikuvan

Piirtotason.
Z-koordinaatin.
Voit kiertää rasteria 90° vastapäivään.
Voit oikaista rasterin osoittamalla kaksi pistettä.
Voit tyhjentää aitaamalla alueen.

Z-koordinaatin arvo korvaa vanhemmissa versioissa (<= 25.0.xx) olleen rasteri-toiminnon Aseta pinon päälle, joka poistettu Rasterikuvat-valikosta._{(Vertex ID: VX-5648)}

Suuremman Z-lukeman omaava rasteri peittää pienemmän Z-lukeman rasterin.

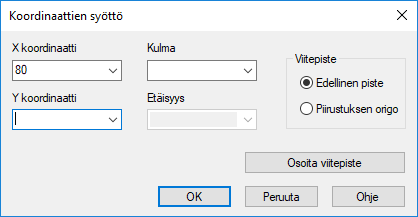

Uusi koordinaattien syötön dialogi

Koordinaattien dialogi on saanut uuden ilmeen, vie vähemmän tilaa kuvaruudulta, ja ilmestyy aina kursorin viereen. Sen voi myös kiinnittää haluamaansa paikkaan.

= Koordinaatit syötetään suhteessa edelliseen pisteeseen.
= Koordinaatit syötetään mallin absoluuttisessa koordinaatistossa.
= Suhteellinen syöttö, osoita viitepiste.

Alla vastaava version 25.0.XX (Vertex 2019) dialogi:

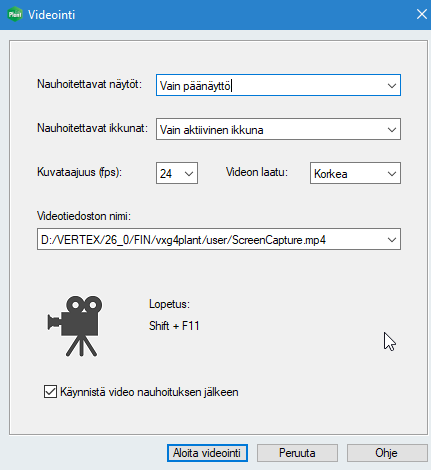

Videointi -toiminto käyttöön

Lisätty videointitoiminnallisuus käyttö- ja ongelmatilanteiden taltiointiin. Lisätietoja löydät Videointi 2020 -tuotedokumentaatiosivulta.
