I/O-laitteet ja -väylät

IO-korttilista ja IO-lista sisältävät IO-kortit ja niiden kanavat, Väylätyyppiseen "IO-korttiin" kertyy kanavia, kun väylään viitataan generoinnissa. Korttiluetteloa päivitetään laiteluettelosta, kun korttinimikkeille on annettu viittaus korttityyppiin. IO-korttien listaan täydentyy kanavien käyttö joko varaamalla kanava tai generoinnin kautta varattuna. Generoinnissa IO-listaan päivittyvät piirille/lähdölle spesifiset tiedot pohjakuvasta.

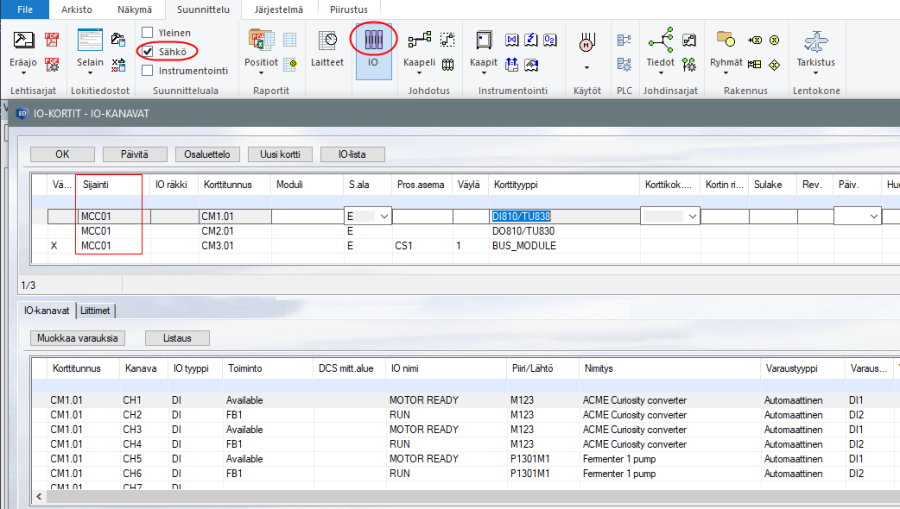

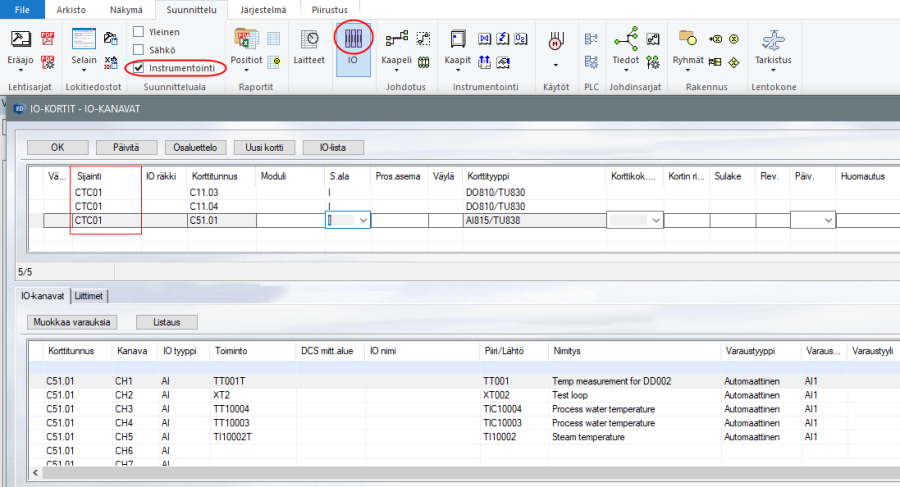

Yllä näkymä Sähkösuunnittelun näkökulmasta ja alla Instrumentoinnin puolelta.
