Yleistä
Kun nimikkeen geometria on mallinnettu tai piirretty Vertex G4:llä, pitää nimike, malli ja piirustus palauttaa Flow'hun.
-
Flow'n taustakääntäjä muuntaa mallin ja piirustuksen haluttuihin tiedostoformaatteihin.
-
Malli ja piirustus sekä nimike voidaan liittää projekteihin ja tuotteisiin.
-
Malli ja siihen liittyvät piirustukset poistuvat Vertex G4:n paikallisarkistosta, jonne ne on kopioitu, kun nimike on varattu muokattavaksi tai kun uuden nimikkeen suunnittelu on G4:llä aloitettu.
-
Mallille ja nimikkeelle syntyy Flow'hun selainkuva mallista.
Avaa tai perusta uusi nimike Vertex G4:ään
-
Katso: Tee uusi nimike G4:llä.
-
Katso: Tee nimikkeelle geometria.
Palauta nimike dokumentteineen keskeneräisenä
(1) Valitse toiminto File >
-
Vertex G4 avaa keskusteluikkunan Palauta Flow'hun.
-
Jos kyseessä on osamalli, jolle ei ole lisätty materiaalinimikettä, niin G4 huomauttaa siitä punaisella huutomerkillä ja huomautuksella "Osan materiaali valitsematta".Tällöin palautus kannattaa keskeyttää ja lisätä materiaalinimike osamallille.
-
Tilana on Luonnos ja Toimintona on Ylikirjoita vanha.
(2) Valitse tarvittaessa Tiedostomuunnokset.
-
Valittavanasi ovat ne mallien tiedostoformaatit, joihin on hankittu Flow'n taustakääntäjän lisenssioptio.
-
Mallien tiedostoformaatteista on kuvassa valmiiksi valittuna Luo PDF 3D mallitiedosto. Pääkäyttäjä voi säätää näitä oletusvalintoja asetuksissa.
-
Piirustusten taustakäännökset syntyvät myös, mutta niitä sinun ei tarvitse valita.
(3) Valitse tarvittaessa liitynnät projektiin tai tuotteeseen.
(4) Jos lisäät liitynnän, valitse tarvitaessa myös
-
Suosittelemme, että liität vain nimikerakenteen päänimikkeen tuotteeseen tai projektiin, jolla Flow'n Liitynnät-lohkossa näkyy vain oleellisin nimikeliitos.
(5) Valitse toiminto OK.
-
Nimike ja siihen liittyvät dokumentit (malli ja piirustukset) kopioituvat Flow'hun ja poistuvat samalla Vertex G4:n paikallisarkistosta.

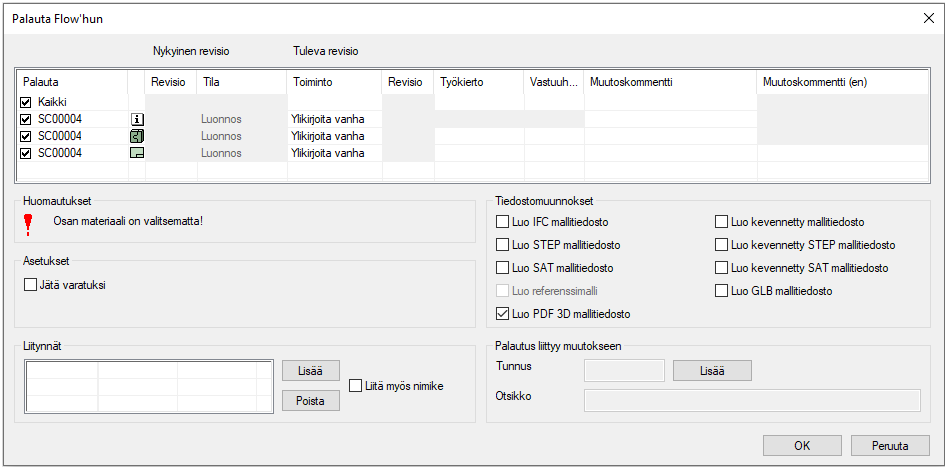

Kuvassa osamallin, jolle ei ole valittu materiaalinimikettä, palautus

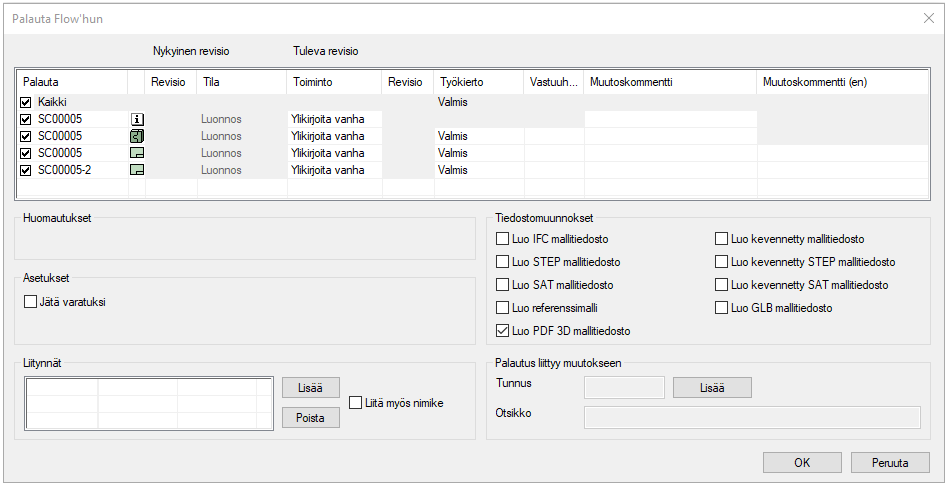

Palauta nimike dokumentteineen valmiina
(1) Valitse toiminto File >
-
Vertex G4 avaa keskusteluikkunan Palauta Flow'hun.
(2) Napsauta Työnkierto-kenttää rivillä Kaikki.
-
Voit myös napsauttaa työnkierto-kenttää yksittäisen dokumentin rivillä.
(3) Valitse
-
Vertex G4 avaa listan sallituista työnkierroista.
(4) Valitse työnkierto, joka määrittää tilan
-
Esimerkiksi Valmis tai Tuotantoon (ei tarkastusta).
-
Vertex G4 vaihtaa mallin ja piirustusten tilan.
-
Nimikkeen tila pitää vaihtaa Flow'ssa, sillä nimikkeen tilan vaihto voi aiheuttaa nimikkeen siirtymisen ERP-järjestelmään.
(5) Valitse tarvittaessa vastuuhenkilö
-
Jos työnkierto edellyttää että joku tarkastaa suunnitelmat, niin valitse vastuuhenkilö niille dokumenteille, joita tarkastus koskee.
-
Valitse
-
Valitse listalta vastuuhenkilö.
(6) Valitse tarvittaessa Tiedostomuunnokset.
-
Valittavanasi ovat ne mallien tiedostoformaatit, joihin on hankittu Flow'n taustakääntäjän lisenssi.
-
Mallien tiedostoformaatteista on kuvassa valmiiksi valittuna Luo PDF 3D mallitiedosto. Pääkäyttäjä voi säätää näitä oletusvalintoja asetuksissa.
-
Piirustusten taustakäännökset syntyvät myös, mutta niitä sinun ei tarvitse valita.
-
Tiedostomuunnoksen luomat rinnakkaistiedot nimetään oletuksena samalla nimellä kuin päätiedosto, vain jälkiliite poikkeaa.
-
Rinnakkaistiedotot voidaan nimetä päätiedostosta poikkeavalla nimellä. Katso Rinnakkaistiedostojen nimeäminen (pdm.vxconverter.filename.convert ja pdm.adlibpdfconverter.filename.convert )
(7) Valitse tarvittaessa liitynnät projektiin tai tuotteeseen.
(8) Jos lisäät liitynnän, valitse tarvitaessa myös
-
Suosittelemme, että liität vain nimikerakenteen päänimikkeen tuotteeseen tai projektiin, jolla Flow'n Liitynnät-lohkossa näkyy vain oleellisin nimikeliitos.
(9) Valitse toiminto OK.
-
Nimike ja siihen liittyvät dokumentit (malli ja piirustukset) kopioituvat Flow'hun ja poistuvat samalla Vertex G4:n paikallisarkistosta.
Palauta ja jätä varatuksi
Joissain tapauksissa haluat pitää nimikkeen ja siihen liittyvät dokumentit itsellesi varattuina ja jatkaa niiden muokkausta, mutta haluat että toiset sunnittelijat tai muut Flow'n käyttäjät voivat nähdä malliin ja piirustuksiin tekemäsi muutokset.
(1) Valitse toiminto File >
-
Vertex G4 avaa keskusteluikkunan Palauta Flow'hun.
(2) Valitse Asetukset osiosta
(3) Valitse toiminto OK.
-
Nimikkeeseen liittyvät dokumentit (malli ja piirustukset) kopioituvat Flow'hun, mutta jäävät Vertex G4:n työpöydälle muokattavaksi ja ovat Flow'ssa edelleen sinulle varattuja.
Palauta nimike ja dokumentit uudeksi revisioksi
