Muut CAD-ohjelmat - yleinen CAD-rajapinta

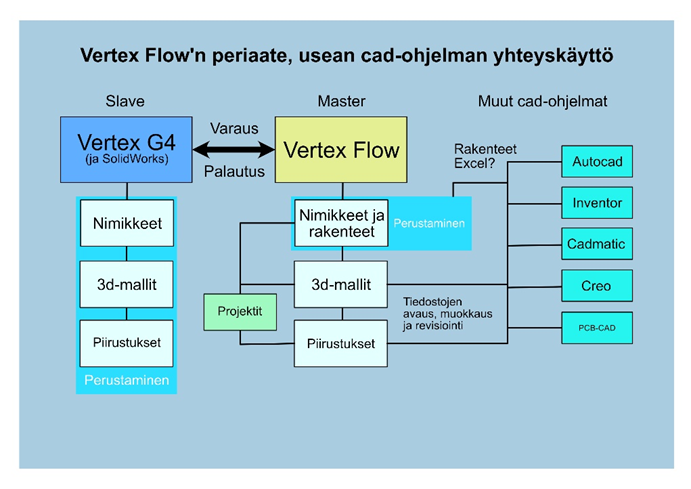

Oheisessa artikkelissa on lisätietoa muiden CAD-ohjelmien ja Vertex G4:n yhteiskäytöstä Vertex Flow-ympäristössä.

Erilaisten CAD-ohjelmien tiedostojen käyttö tehokkaammin osana Vertex G4/Flow-ympäristön kokoonpanonimikkeitä

Video

Video aiheesta löytyy oheisesta linkistä:

Vertex Flow’n käyttö Cad-ohjelmien kanssa

Vertex G4 ja G4 Plant (2d, 3d)

• Täysi natiivituki

• Täysin nimikepohjainen tiedostojen siirtotuki kaksisuuntaisesti (Siirto Flow’hun G4:stä ja G4:stä Flow’hun)

• Tiedostoformaattien (PDF, DWG, jne…) käännökset automaattisesti G4-taustakääntäjällä

SolidWorks (3d)

• Kaksisuuntainen siirtotuki rakenteille, malleille ja piirustuksille Flow SolidWorks -liitännäisen kautta: Flow for SolidWorks Documentation

• Tiedostoformaattien (PDF, SAT, STEP,GLB jne…) taustakäännökset SolidWorksin omilla kääntäjillä

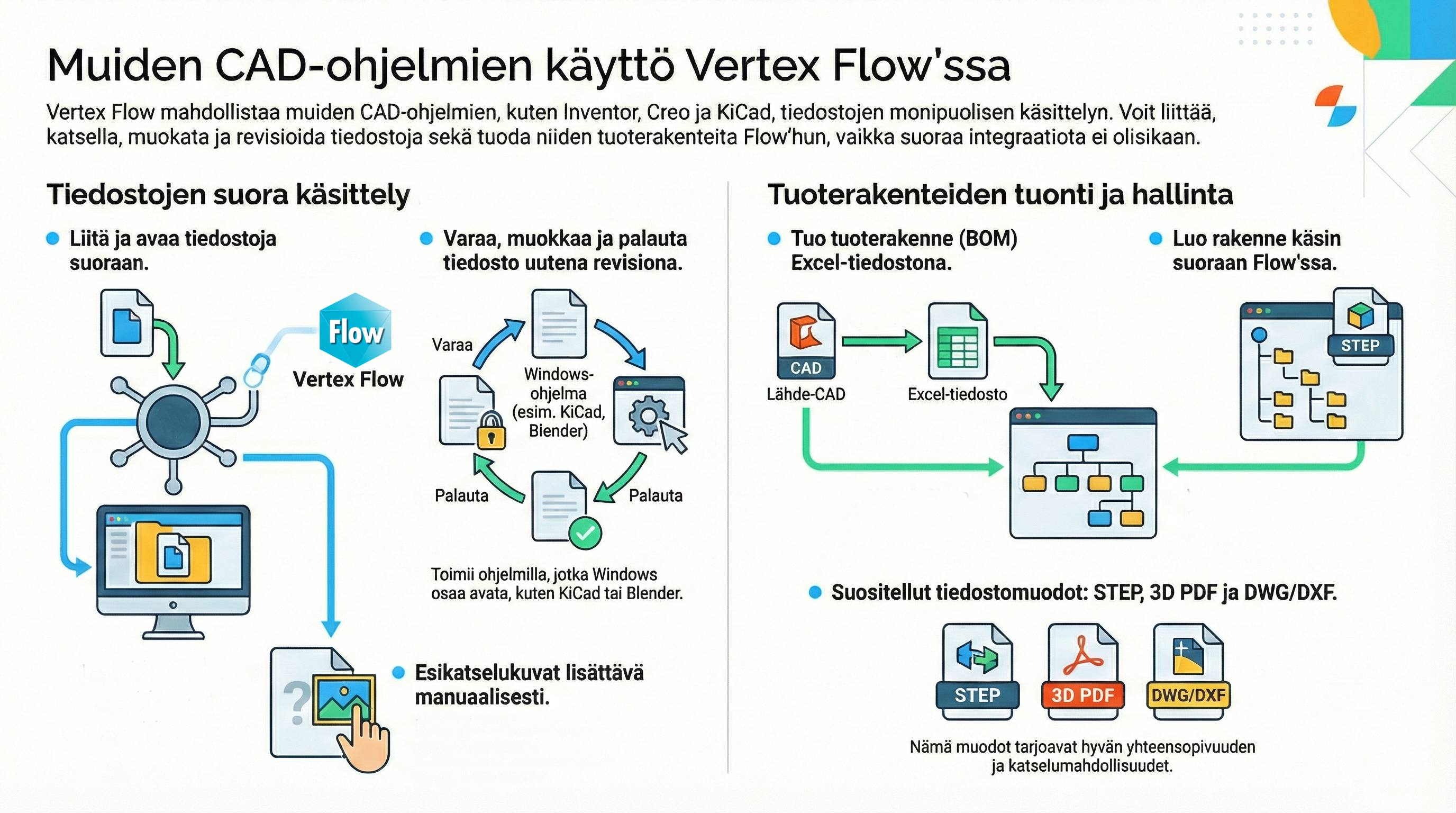

Muut cad (3d, 2d)- ja 3d-pintamallinnusohjelmat

• Tuki cad-ohjelmien tiedostojen (mallit ja piirustukset) liittämiseen Vertex Flow’hun dokumentteina esim. Piirustus (Muu) tai Malli (Muu)-luokitteisiin

• Tuki ko. dokumenttien liittämiseen nimikkeiden alle

• Dokumenttien avaus katseluun Flow’n kautta joko varsinaiseen cad-ohjelmaan tai ko. tiedostomuodon katseluohjelmaan

• Dokumenttien varaus ja avaus varsinaiseen cad-ohjelmaan Flow’n kautta

• Dokumenttien muokkaus varsinaisessa ohjelmassa ja niiden palautus Flow’hun muokattuna.

• Dokumenttien revisiointi palautuksen yhteydessä

• Rakenteiden siirtäminen cad-ohjelmasta ”BOM to Excel”-komennolla Excel-tiedostoksi ja tietojen siirtäminen ohjelman Excel-tiedostosta Flow’n siirto-excel-tiedostoon manuaalisesti onnistuu ja nimikkeen rakenteiden päivitys sitä kautta siis onnistuu.

• Tarvittaessa Flow’n kautta saadaan vientitiedosta myös päivitetyt rakenteet Excel-tiedostona ulos, joita voidaan manuaalisesti siirtää cad-ohjelmiston vastaavaan excel-taulukkoon ja sitä kautta cad-ohjelmaan, mikä tuki ohjelmassa tällaiseen tai vastaavaan toimintaan on olemassa.

• Rakenteiden tekeminen manuaalisesti Flow’n puolella nimikkeen alle on toinen vaihtoehto, joka onnistuu tietysti myös tällä hetkellä.

• Monen eri cad-ohjelman materiaalista voidaan tehdä rakenne manuaalisesti Flow’n sisälle ja nimikkeiden rakenteet saadaan yllä kuvailluilla tavoilla

• Mikäli monella eri ohjelmalla mallinnetuista malleista halutaan rakentaa Vertex G4:n puolella kokoonpano, täytyy ohjelmista tuoda stp- tai sat-mallista käännetty G4:ssä tallennettu 3d-malli (Acis-korjatulla geometrialla) Flow’n nimikkeelle.

• Nimikkeen geometria tuodaan G4:n puolella nimikkeelle ja paikotetaan ehdoilla muuhun geometriaan.

• Mikäli Vertex G4-ohjelmaa ei ole käytössä ja lopullisesta kokoonpanosta tehdään 3d-malli jossakin muussa cad-ohjelmassa, silloin liitetään kokoonpanorakenteen ylätasolle ko. 3d-malli (mielellään myös stp-malli) ja mallin 2d-piirustus

• 2d-piirustukset kannattaa aina tuoda Autocadin dwg-muodossa, koska Flow’n tuki tähän formaattiin on jo nyt hyvä

Hyvä ohjelma siirtotiedostojen rakentamiseen on Vertex Systemsin Mekaniikan asiakaspalvelun tekemä Import Wizard-apuohjelma.

Tietojen yhdistäjä-ohjelma taulukkotiedostojen kenttien mäppäämiseen Vertex Flow-siirtotiedostoihin
