Nimiketiedot 3d pdf-tiedostosta Vertex Flow'n sisälle

Video

Video aiheesta löytyy oheisesta linkistä:

Mallin rakenne (BOM) Vertex Flow’n sisälle.

3D PDF -tiedoston ja sen rakenteen tuonti Vertex Flow -järjestelmään on monivaiheinen prosessi, jossa itse tiedosto liitetään dokumentiksi, mutta rakenteen tuonti vaatii tietojen eristämistä Adobe Acrobat Readerin avulla ja niiden muuntamista Excel-pohjaiseen tuontimuotoon. Prosessi on täysin mahdollinen toteuttaa ilman erillistä CAD-ohjelmistoa.

Tämä antaa mahdollisuuden hakea rakenteiden perustiedot 3d pdf-tiedoston kautta. Riittää, että mallista löytyy 3d padf-formaatissa oleva tiedosto, jossa on rakenne mukana.

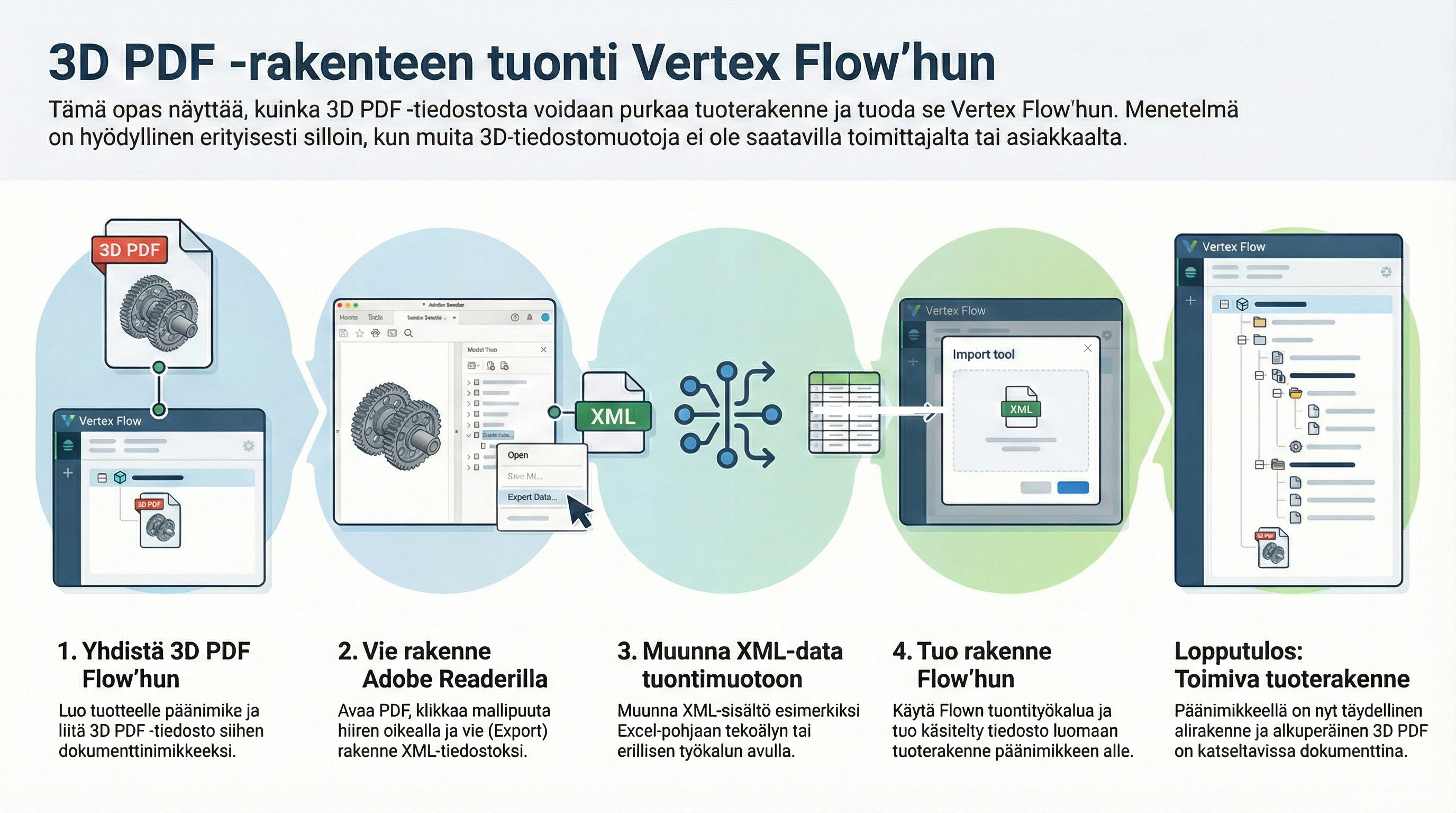

Prosessin päävaiheet:

1. Päänimikkeen ja dokumentin luonti

Ensin Flow-järjestelmään luodaan pohja tuotteen tiedoille:

• Perusta päänimike: Luo Vertex Flow’hun tuotteen päänimike.

• Liitä 3D PDF: Tuo 3D PDF -tiedosto järjestelmään dokumenttinimikkeeksi ja liitä se luotuun päänimikkeeseen. Järjestelmä luo dokumentille usein automaattisesti esikatselukuvan, jos asetukset sen sallivat.

2. Rakenteen irrottaminen (Export XML)

Rakenteen saaminen ulos PDF-tiedostosta vaatii Adobe Acrobat Readerin käyttöä:

• Avaa 3D PDF -tiedosto Acrobat Readerillä.

• Aktivoi 3D-katselu ja avaa mallipuu (Toggle Model Tree -ikoni),.

• Paina mallipuun päällä hiiren oikeaa painiketta ja valitse Export XML (vie koko puu),.

• Tallenna XML-tiedosto koneellesi.

3. Tiedoston muokkaus Flow-yhteensopivaksi

Tämä on prosessin työläin vaihe, sillä XML-data täytyy muuttaa Flow'n ymmärtämään muotoon:

• Datan muunnos: XML-tiedoston sisältö on siirrettävä Flow'n tuontia varten tehtyyn Excel-pohjaan tai vastaavaan siirtotiedostoon.

• Tietojen täydentäminen: XML:stä saadaan nimikkeiden nimet, mutta muut tiedot (kuten item-tyypit, luokitteet ja kappalemäärät) on usein käytävä läpi ja täydennettävä käsin tai muokattava erillisellä työkalulla,.

• Videolla mainitaan, että XML-tiedoston sisällön jäsennys Exceliin onnistuu esimerkiksi tekoälyä hyödyntämällä tai erillisellä skriptillä.

4. Rakenteen tuonti (Import)

Kun tiedot ovat oikeassa muodossa (esim. Excel), rakenne tuodaan järjestelmään:

• Mene Flow'n Työkalut-valikkoon ja valitse Tuonti ja vienti.

• Valitse muokattu tiedosto ja suorita tuonti. Flow luo nimikkeet ja muodostaa niistä rakenteen sekä alirakenteet päänimikkeen alle,.

Huomioitavaa: Jos käytössä on Vertex G4 -suunnitteluohjelmisto, rakenteen muodostaminen voi olla mahdollista myös sen kautta, mutta yllä kuvattu tapa toimii pelkän Flow-järjestelmän ja PDF-tiedoston varassa.

Tarvittaessa tarjoamme myös tiedostojen tietojen käsittelypalvelua. Mikäli tämä kiinnostaa, ota yhteys myyntiimme.
