Autodesk Inventor
Autodesk Inventorin ja Vertex Flow’n yhteiskäyttö
Periaate
Autodesk Inventorin ja Vertex Flow’n kanssa sovelletaan yleisen CAD-rajapinnan periaatteita.
Tästä lisätietoa löytyy:
Muut CAD-ohjelmat - yleinen CAD-rajapinta
HUOM: Suunnitteluaikaisten mallien, piirustusten, nimikkeiden ja nimikerakenteiden siirtämiseen Inventorista Vertex Flow’hun Vertex Systems Oy:ltä löytyy myös helppokäyttöinen ja nopea importointityökalu: Importointiapuohjelma piirustusten, mallien, nimikkeiden ja nimikerakenteiden tuontiin
Prosessi
Itse prosessi tapahtuu seuraavanlaisesti:
Autodesk Inventorissa tehtävät toimenpiteet:
Mallinnetaan mallit
Tehdään malleista piirustukset
Generoidaan käännöstiedostot (STP, DWG, dxf, pdf) yhteisesti sovittuun kansioon esim. yrityksen serverille
Generoidaan ”BOM to Excel”-taulukko
“BOM to Excel”
Autodesk Inventorissa BOM to Excel tarkoittaa käytännössä sitä, että viet kokoonpanon Bill of Materials (BOM) -taulukon Exceliin (tai tekstitiedostoksi). Näin teet sen:
BOMin vienti Exceliin (kokoonpanosta .iam)
Avaa kokoonpano (.iam) Inventorissa.
Valitse valintanauhasta Assemble (Kokoonpano) > Manage (Hallinta) > Bill of Materials (Osaluettelo / BOM).
BOM-ikkunassa valitse haluttu näkymä:
Structured (rakenteellinen, hierarkia)
Parts Only (vain osat, “flat list”)
Klikkaa Export… (Vie).
Export Bill of Materials -ikkunassa:
valitse BOM View (Structured / Parts Only)
valitse tiedostotyyppi (yleensä Excel)
anna tiedostonimi ja sijainti
Paina Save/OK → Excel-tiedosto syntyy valitsemaasi kansioon.
Tietojen yhdistäjä ohjelmalla tehtävät toimenpiteet:
Tarkemmin tästä apuohjelmasta löytyy täältä:
Tietojen yhdistäjä-ohjelmalla tehdään Inventorin Excel-taulukosta Vertex Flow’ta varten nimikkeiden ja rakenteiden siirtotiedostot
Tietojen yhdistäjä-ohjelmalla tehdään Inventorin käännöstiedostoista Vertex Flow’ta varten nimikkeiden ja rakenteiden siirtotiedostot

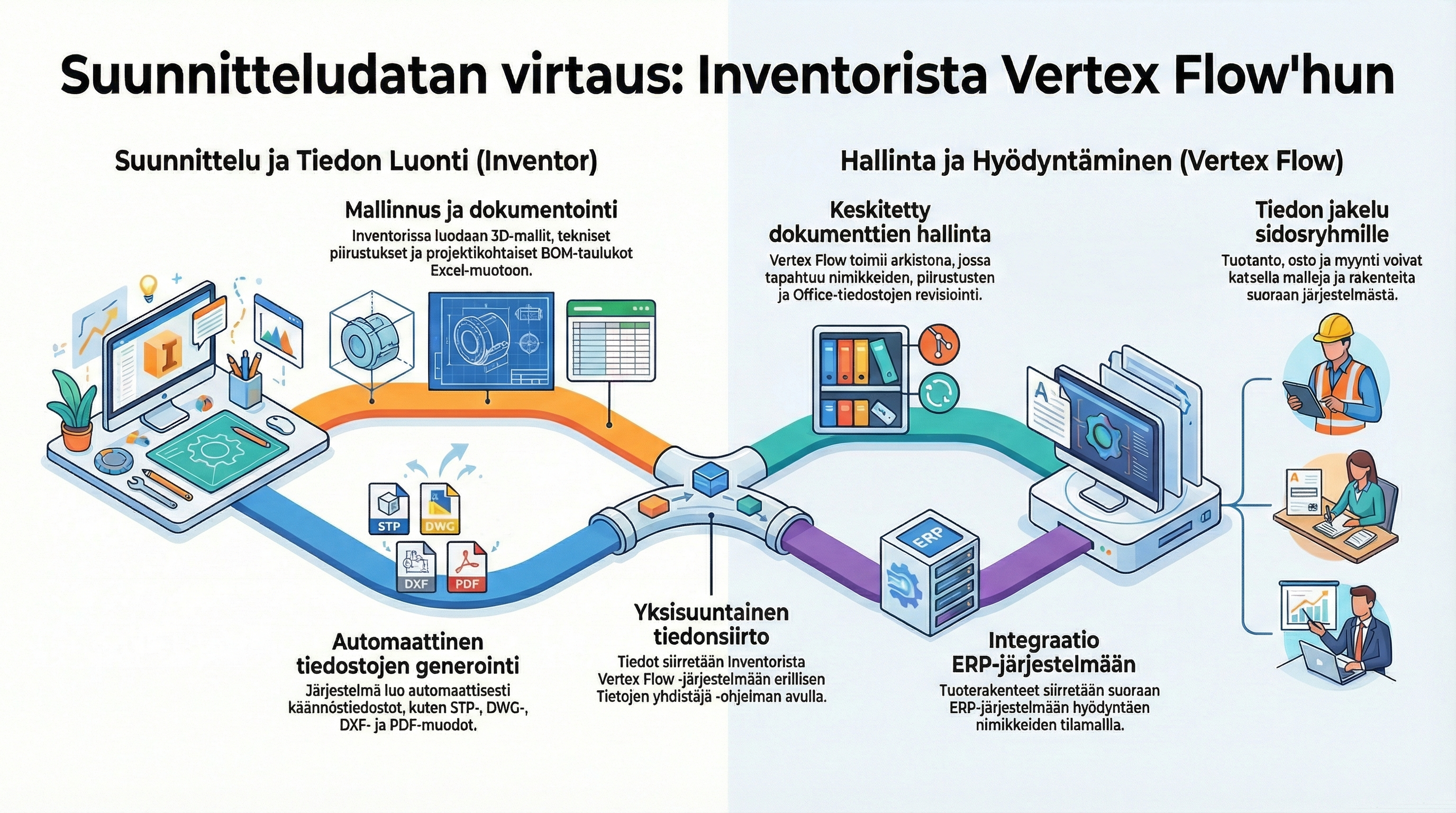

Yleisesti Autodesk Inventorin ja Vertex Flow’n yhteiskäytöstä
Siirto Autodesk Inventorista Vertex Flow’n suuntaan on yksisuuntainen, rakenteet ja käännöstiedostot siirtyvät Inventorista Vertex Flow’hun Tietojen yhdistäjä-ohjelman kautta
Nimikkeiden ja dokumenttien (STP, DWG, DXF, PDF) revisiointi voidaan tehdä Vertex Flow’n sisällä → aikaisempi revisioita voidaan tarkastella Vertex Flow’n sisällä
Vertex Flow toimii dokumenttien hallintajärjestelmänä
Vertex Flow’n kautta voidaan Autodesk Inventorin rakenteet siirtää ERP-järjestelmään suoraan nimikkeiden tilamallin avulla
MS Officen tiedostojen ja muiden dokumenttitiedostojen ylläpito ja revisiointi voidaan järjestää Vertex Flow’n sisällä
3d-mallien katselu esimerkiksi tuotannossa, ostossa ja myynnissä Vertex Flow’n kautta
Tuotteiden rakenteet ja projektien sisältö saadaan näkyviin Vertex Flow’n kautta tuotantoon, ostoon ja myyntiin
3D-mallien katselu Vertex Flow’n puolelta
Tämä toiminto edellyttää, että Vertex Flow’ssa on käytössä STP-taustakäännös-optio.
Kun STP-tiedosto on liitetty Vertex Flow’n nimikkeeseen, ohjelma generoi taustalla yrityksellä käytössä olevien Vertex Flow-taustakääntöoptioiden mukaiset tiedostot STP-dokumentin alle:

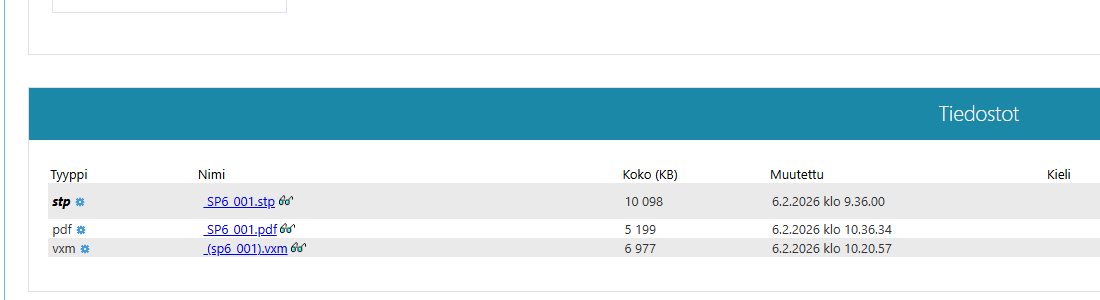

Kuten kuvasta näkyy, esimerkissä STP-tiedoston lisäksi taustakääntäjä on generoinut 3D PDF-tiedoston ja suluissa olevan VXM-tiedoston. Samall kertaa ohjelma tekee myös esikatselukuvan STP-dokumentille.
Suluissa oleva VXM-tiedosto mahdollistaa myös mallin 3d-tarkastelun Vertex Flow-ympäristössä ilman erillistä CAD-ohjelmaa (esimerkin tapauksessa ilman Autodesk Inventoria).
Näin esimerkiksi tuotannossa, ostossa, myynnissä, varastossa tai asennustyömaalla voidaan tuotteen mallia pyörittää, zoomata ja mitata Vertex Flow’n selaimen kautta.
GLB-tiedoston generointi katselua varten.
Jotta 3d-mallien katselu onnistuu nimkkeen alta, täytyy käyttäjän ladata edellisessä kuvassa oleva VXM-kuorimalli Vertex Flow’sta omalle koneelleen klikkaamalla ko. tiedostoa.

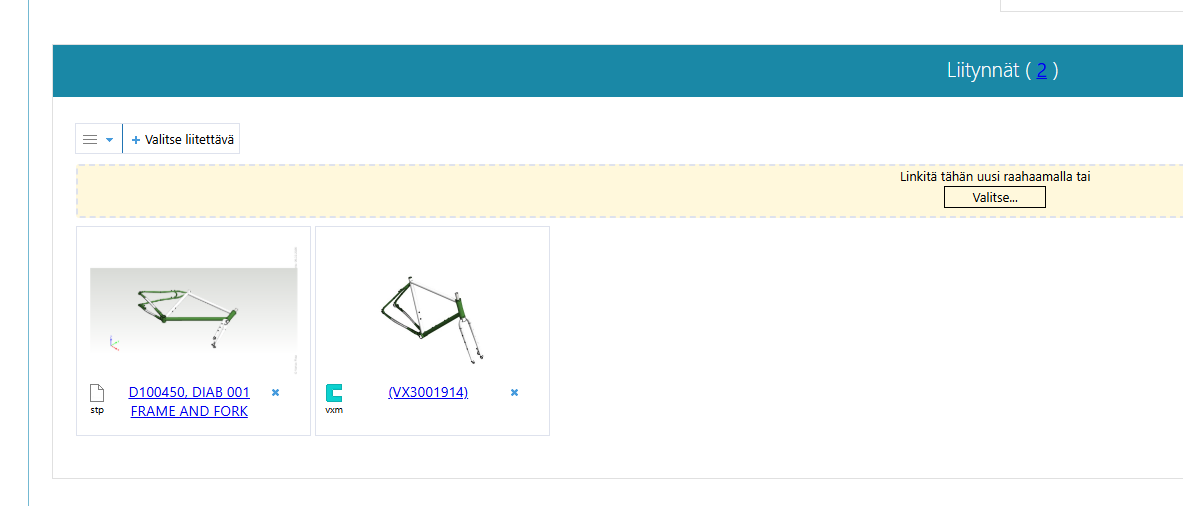

Tämän jälkeen liitä ko. tiedosto suoraan myös nimikkeen alle “Liitynnät”-kohtaan:
Kuvassa nimikkeen alla näkyy nyt VXM-tiedosto (oikean puoleinen).
Klikkaa nyt ko. tiedoston nimeä.

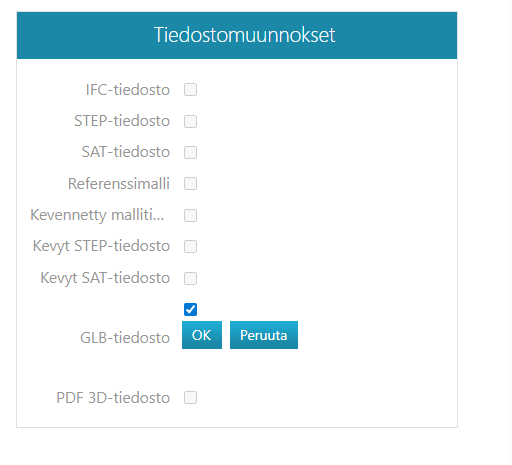

Siirry tiedoston objektikortilla kohtaan “Tiedostomuunnokset”.
Klikkaa “GLB-tiedosto”-kohtaa ja valitse ruksi sekä paina “OK”.

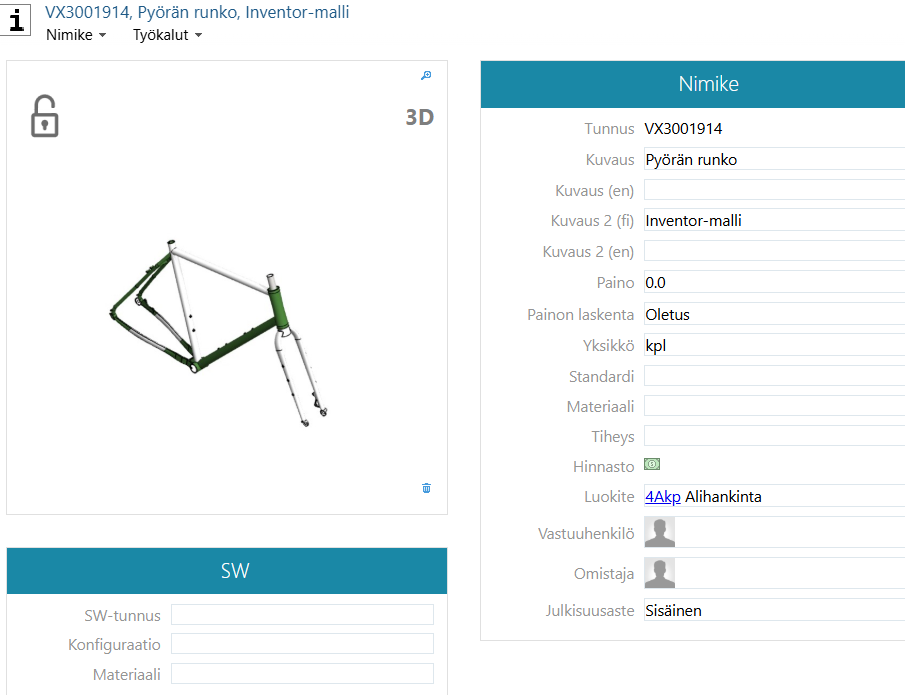

Tämän jälkeen varsinaisen nimikkeen alle ilmestyy esikatselukuvan kohtaan “3D”-ikoni tumman harmaalla värillä.

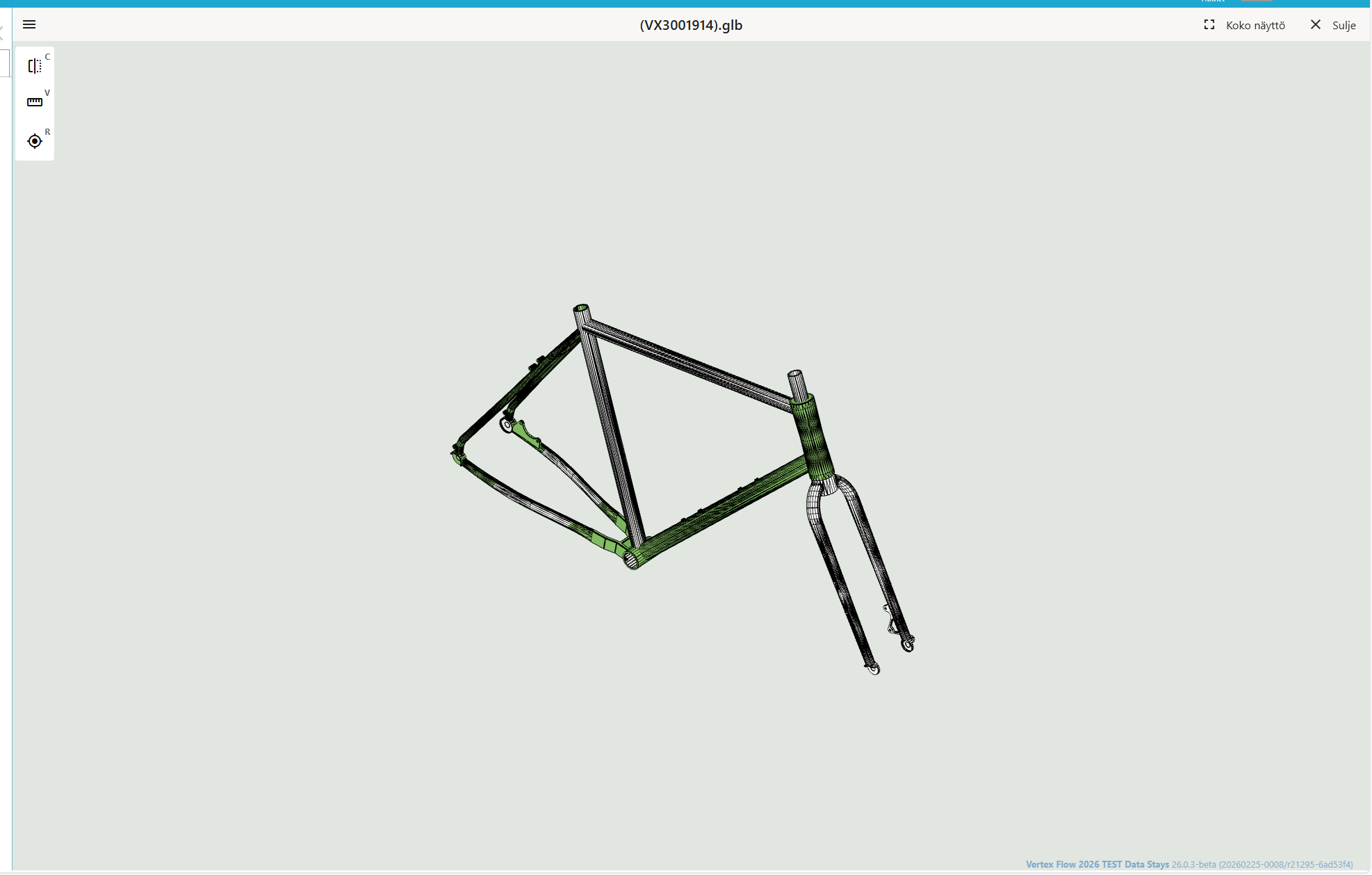

Paina ko. tekstiä, jonka jälkeen pääset 3d-mallin katseluohjelmaan (Vertex Flow versio 2026 ja uudemmat):
Tässä tilassa voit tarkastella mallia 3d-tilassa, mitata siitä mittoja jne.
Piirustusten (DWG) katselu Vertex Flow’n puolelta
Käyttäjällä on myös mahdollisuus katsella DWG-tiedostoja (zoomata, panoroida ja mitata) Vertex Flow’n puolelta.
Tämä toiminto edellyttää, että Vertex Flow’ssa on käytössä DWG-taustakäännös-optio.

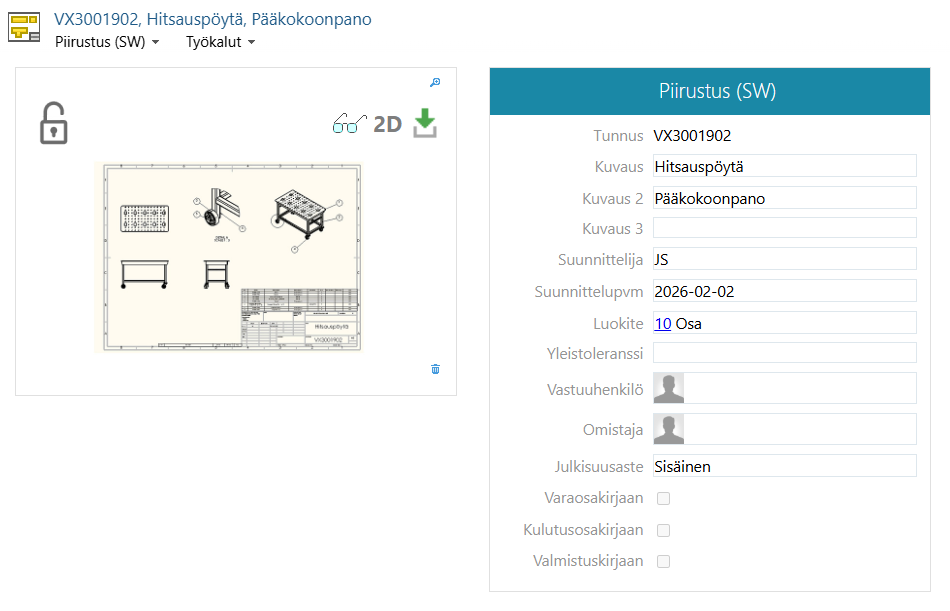

Siirry nimikkeen sisällä piirustuksen objektikortin puolelle.

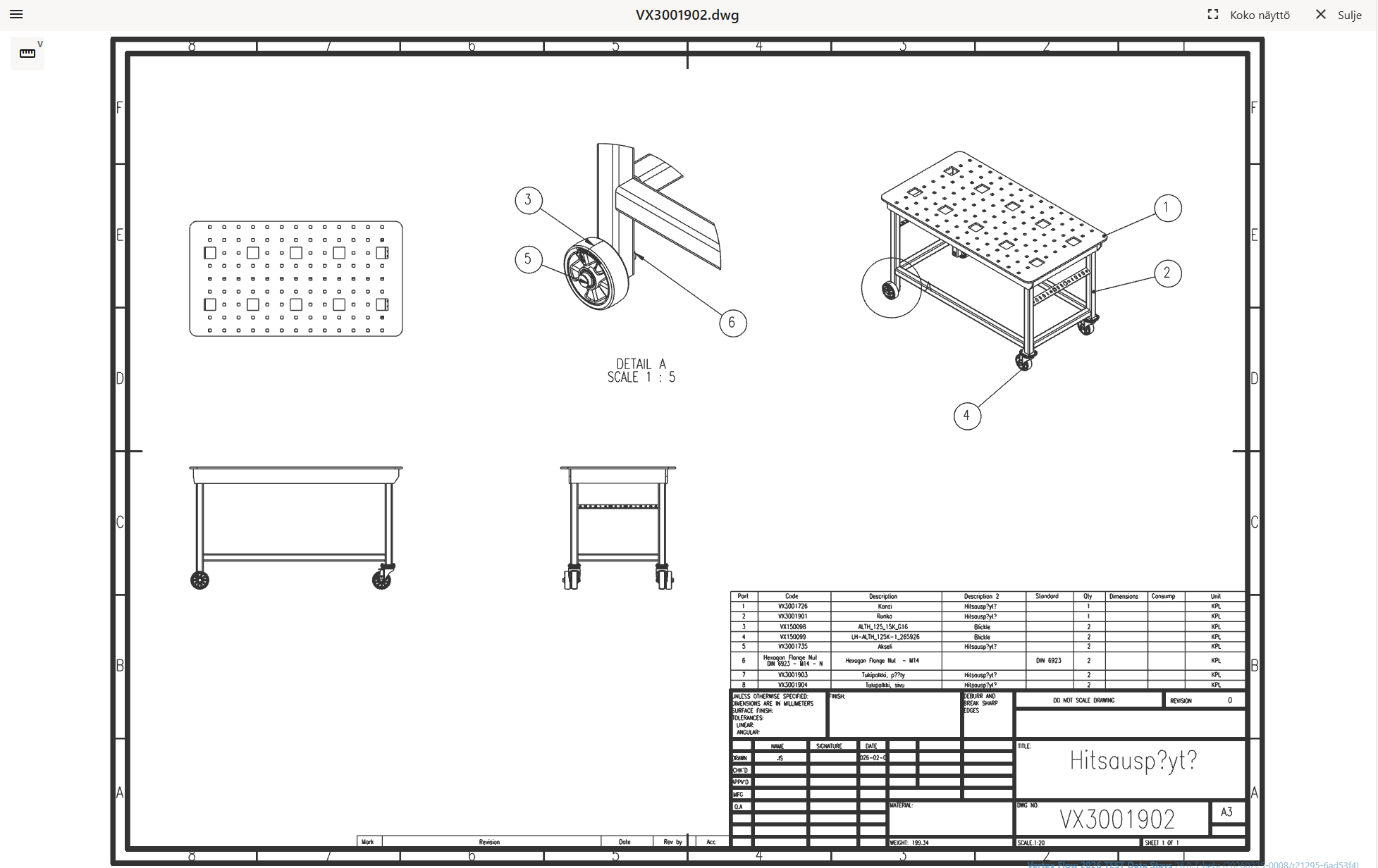

Paina esikatselukuvan “2D”-tekstiä ja ohjelma avaa piirustuksen DWG-tiedoston katseluohjelmaan.
