Tuoterakenteet

Määritelmä

Tuoterakenne eli nimikerakenne kuvaa hierarkkisesti tuotteen kokoonpanoa.

• Tuoterakenteet syntyvät mm. kun Vertex G4:llä tai SolidWorksillä mallinnetaan kokoonpanoa, jossa käytetään tai johon perustetaan uusia osia tai alikokoonpanoja kuvaavia nimikkeitä.

• Tuoterakenne voidaan tehdä myös Flow'ssa ja sen jälkeen suunnitella sille geometria CAD-ohjelmilla.

Osamallin nimikerakenteessa alirakenteena on osan raaka-aine (raaka-ainenimike).

Ostokomponenttia kuvaavalla nimikkeellä ei yleensä ole rakennetta. Sitä kuvaa vain (varasto-)nimike, jolla komponentti tunnistetaan.

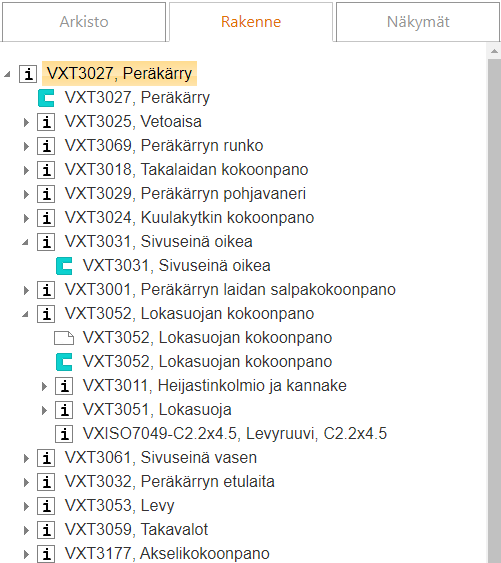

Nimikerakenne Flow'n rakennevälilehdellä

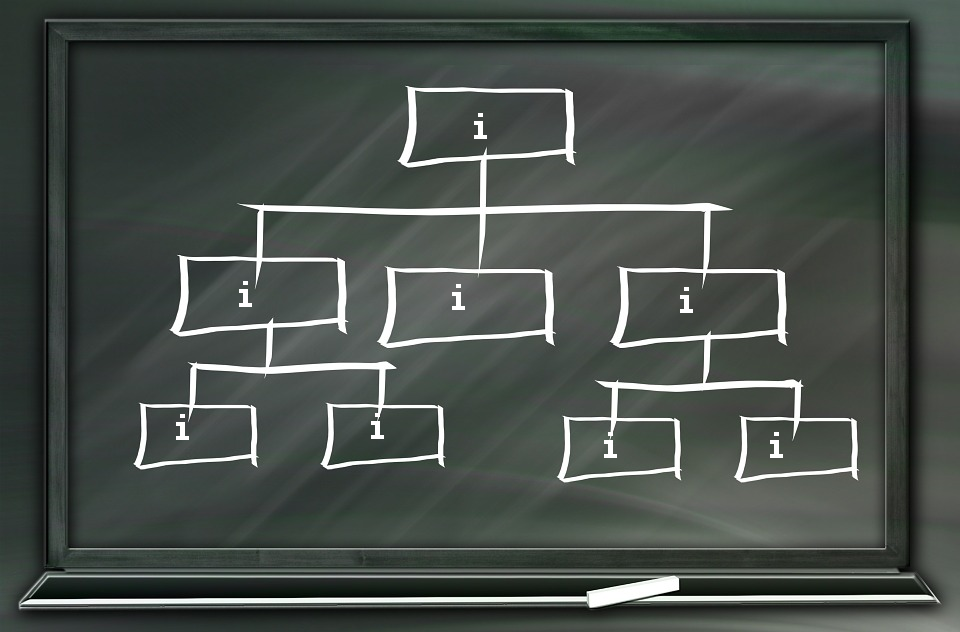

Periaatekuva nimikerakenteesta

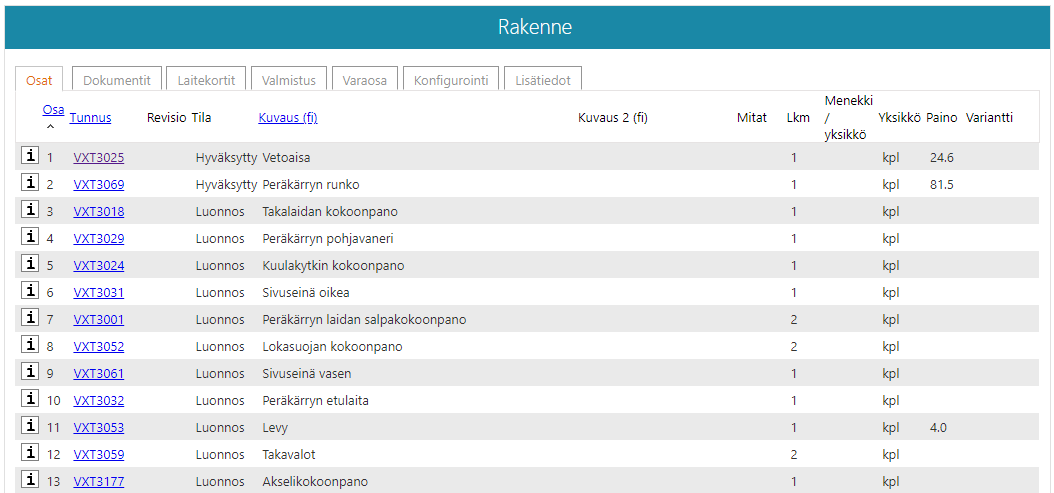

Nimikerakenne Flow'n nimikkeen rakennelohkossa
