Hae rakenteen dokumentteja tai nimikkeitä
Yleistä
Toiminnolla Hae rakenteen dokumentteja voit hakea tietyn tyyppisiä ja antamasi hakuehdot täyttäviä rakenteessa olevia dokumentteja.
- Voit samalla ladata ja pakata dokumenttitiedostot zip-pakettiin.
- Hakutulokset voit siirtää keräilykoriin.
Tuoterakenteista yleisesti: Tuoterakenteet.
Hae rakenteessa olevia dokumentteja
Lähtötilanteessa sinulla on valittuna nimike, jonka rakenteessa olevia dokumentteja haluat tutkia.
(1) Valitse toiminto Nimike > Nimikerakenne > Hae dokumentteja.

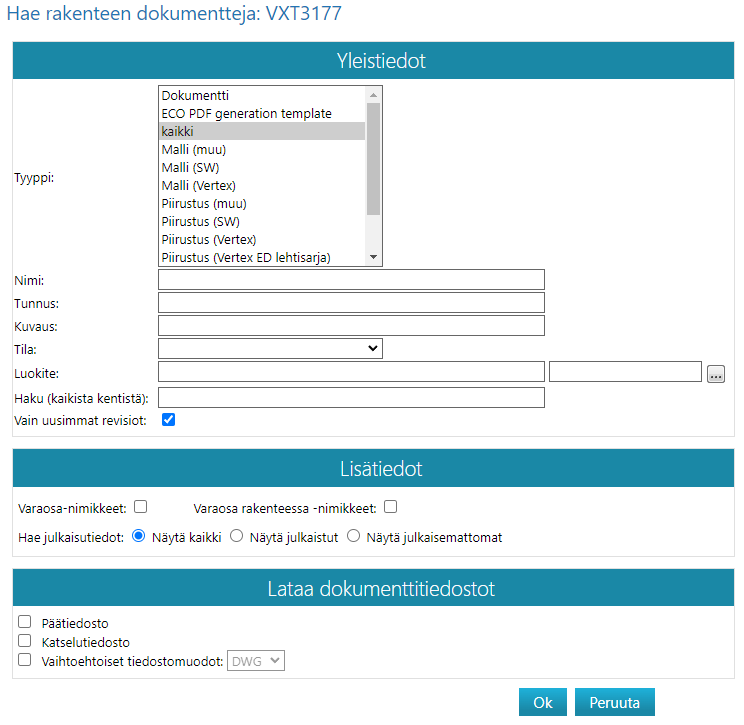

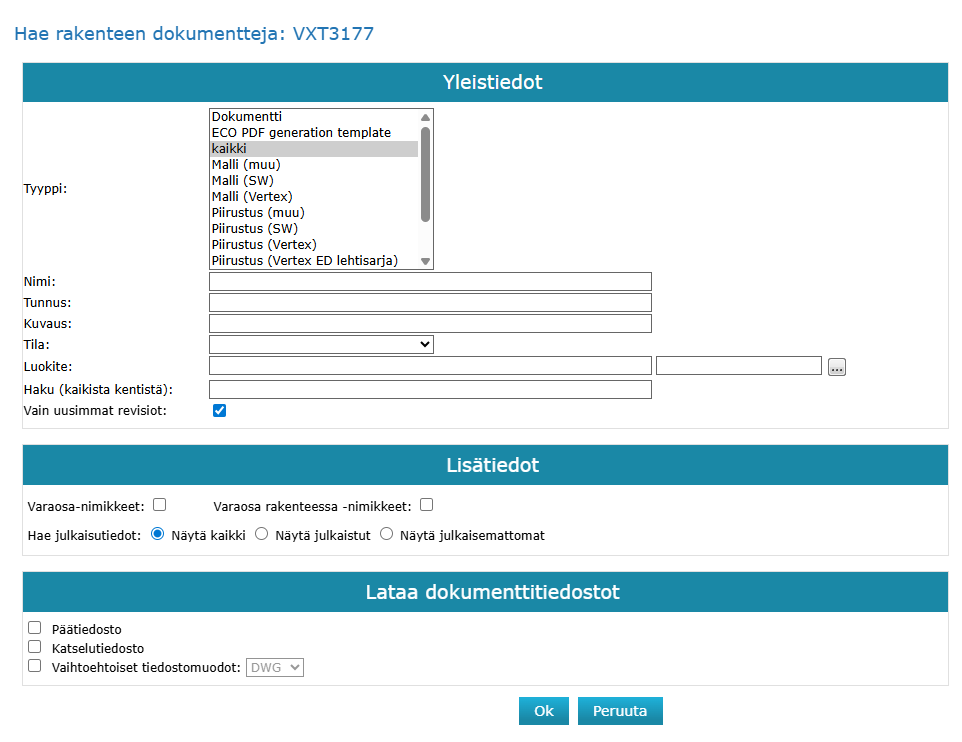

- Flow avaa keskusteluikkunan Hae rakenteen dokumentteja.
(2) Valitse yksi tai useampi dokumenttityyppi.
- Jos haluat valita useita dokumenttityyppejä, pidä Ctrl-näppäin painettuna, kun valitset toista, kolmatta jne. tyyppiä.
(3) Syötä tarvittaessa muita hakutekijöitä, kuten merkkijono kenttiin Nimi, Tunnus tai Kuvaus.
- Syötä merkkijono kenttään Haku (kaikista kentistä), jos haluat yhdellä merkkijonolla hakea dokumentteja kaikista em. kentistä.
(4) Valitse tarvittaessa dokumentin tila
- Esim. Luonnos, jos haluat hakea keskeneräisiä dokumentteja.
(5) Valitse tarvittaessa Luokite, jos tiedät haettavan dokumentin kuuluvan ko. luokitteeseen.
(6) Valitse tarvittaessaVain uusimmat versiot mukaan tai pois.
- Oletuksena haetaan vain uusimpia revisioita.
(7) Valitse tarvittaessa Lisätiedot-lohkon valintoja
- Varaosa-nimikkeet.
- Varaosa rakenteessa -nimikkeet.
(8) Voit hakea julkaisutietoja valitsemalla ao. Valintanapin
- Näytä kaikki.
- Näytä julkaistut.
- Näytä julkaisemattomat.
Jos haluat samalla ladata tiedostot, hyppää kohtaan
(9) Suorita haku valitsemalla OK.
- Flow listaa nimikerakenteeseen liittyvät mallit ja piirustukset, mutta piilottaa nimikkeet.
- Nimikkeet piilotetaan, koska muutoin dokumentit "saattavat hukkua nimikkeiden joukkoon".

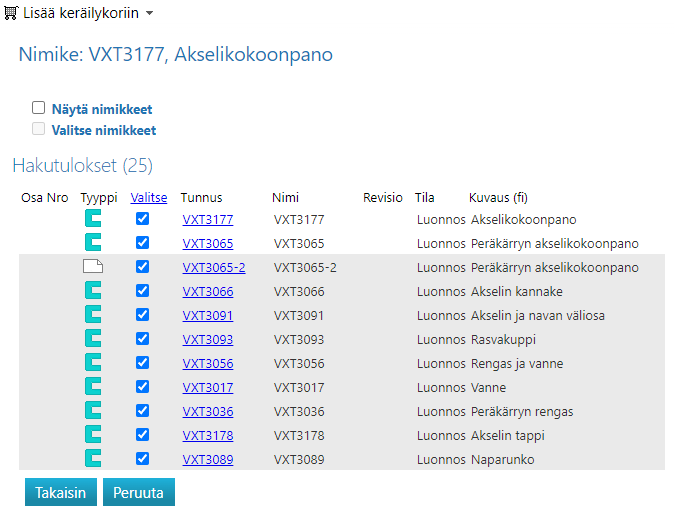

Rakenteesta listatut dokumentit ilman nimikkeitä:
(10) Jos haluat nähdä nimikerakenteen, valitse Näytä nimikkeet.

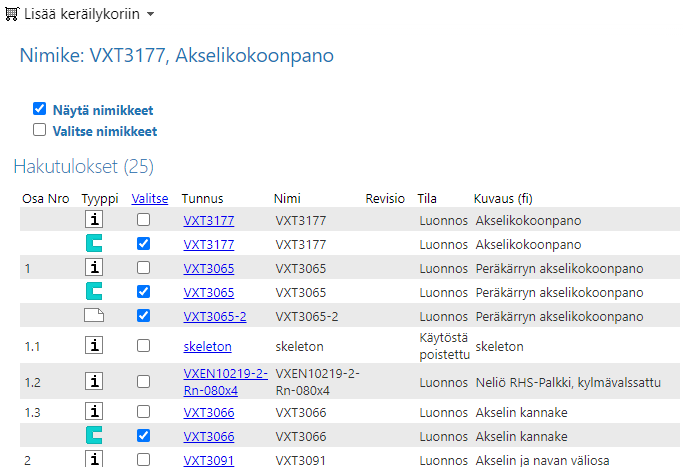

Rakenne nimikkeineen:
Lataa dokumenttitiedostot
Jos haluat listan lisäksi ladata dokumenttitiedostot ja pakata ne zip-tiedostoksi,

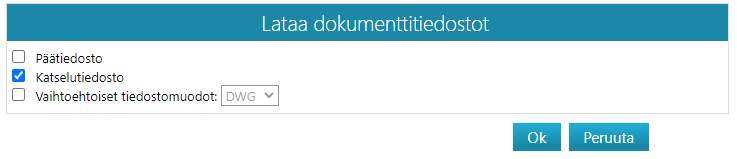

(9) Valitse millaiset tiedostot haluat ladata.
- Päätiedosto (Esimerkiksi Vertex-malli tai -piirustus).
- Katselutiedosto (Yleensä PDF-tiedosto).
- Vaihtoehtoinen tiedostomuoto.
(10) Jos valitsit kohdan Vaihtoehtoinen tiedostomuoto, valitse minkä muodon haluat ladata.
(11) Suorita haku valitsemalla OK.
- Flow listaa nimikerakenteeseen liittyvät mallit ja piirustukset, mutta piilottaa nimikkeet.
- Oletuksena kaikki dokumentit on valittu.

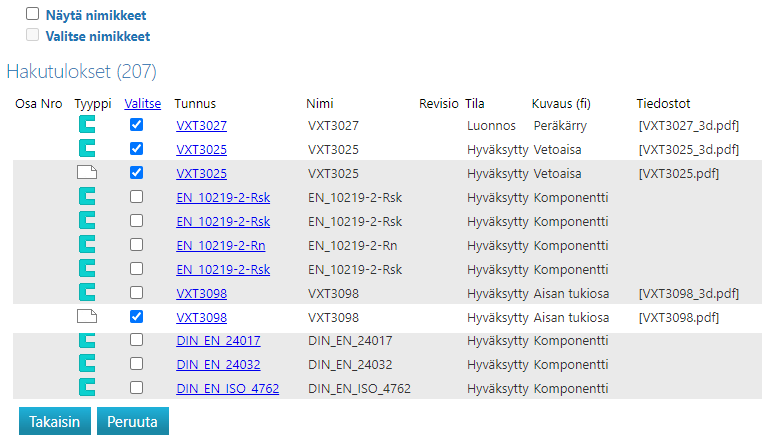

(12) Jos haluat ladata vain osan dokumenteista, napsauta sarakkeen Valitse-otsikkoa ja valitse sen jälkeen ne dokumentit, jotka haluat ladata.
(13) Valitse toiminto Takaisin.
- Flow lisää pakatun zip-tiedoston selaimen download-osioon.
- Katso download-osioita: Huomioita selaimista.
Siirrä haetut dokumentit keräilykoriin
Voit tarvittaessa siirtää rakenteesta löytyvät dokumentit keräilykoriin ja esimerkiksi muokata siellä niiden yhteisiä ominaisuuksia.
- Toiminto on käytettävissä, kun olet listannut rakenteesta löytyvät dokumentit.
(1) Valitse toiminto Lisää keräilykoriin
(2) Valitse keräilykori tai
- Valitse Tee uusi...
- Nimeä keräilykori.
- Valitse toiminto OK.
Katsele rakenteessa olevia malleja tai piirustuksia selaamalla rakennetta
(1) Valitse Arkisto-välilehti.
(2) Valitse Objekti, jolla on nimikerakenne tai johon on kytketty nimikerakenne.
- Nimikkeet ja rakenteet > Nimike.
- Projektit ja tuotteet > Tuote.
- Projektit ja tuotteet > Projekti.
- Projektit ja tuotteet > Tuoteyksilö.
(3) Valitse luokite
- Flow listaa luokitteen mukaiset objektit.
(4) Valitse objekti
- Flow avaa Rakenne-välilehden.
(5) Napsauta nimikettä, jonka rakennetta haluat selailla.

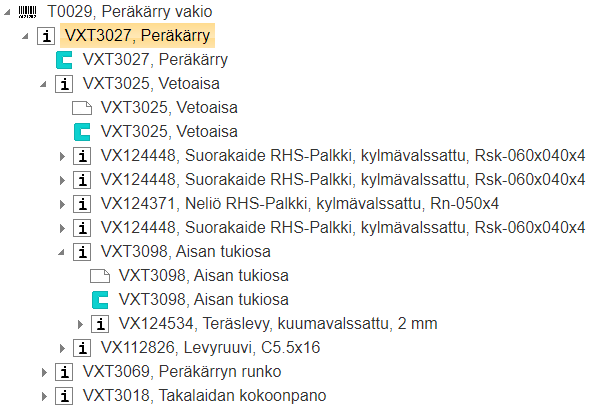

- Flow avaa objektipuuta ja esittelee rakenteeseen liittyvät nimikkeet, mallit ja piirustukset.
(6) Valitse malli tai piirustus, niin näet ao. dokumentin ominaisuudet.

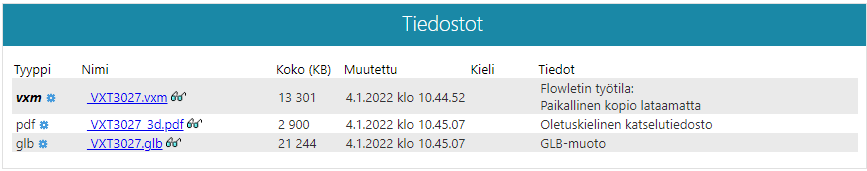

(7) Valitse tarvittaessa Tiedostot-lohkosta sen tiedoston kohdalta, jonka haluat avata katseltavaksi.
- Flow lisää tiedoston selaimen download-osioon.
- Katso download-osioita: Huomioita selaimista
(8) Napsauta katselutiedostoa selaimen download-osiossa.
- Windows avaa tiedoston sillä ohjelmalla, joka on liitetty ko. tiedostopäätteeseen.
