Tee PDF-kirja nimikerakenteesta

Yleistä

Toiminnolla voit kerätä nimikerakenteesta PDF-kirjaksi erilaisia osaluetteloita, esimerkiksi varaosakirjan tai valmistuksen osaluettelon tai voit kerätä rakenteeseen liittyvät dokumentit PDF-tiedostoksi.


Voit kerätä PDF-kirjan vain nimikkeen uusimmasta revisiosta.


PDF-kirjaan kerätään Piirustus-, Piirustus (muu)-, Piirustus (SW)- ja Dokumentti-tyyppisten objektien katselutiedostojen lisäksi myös PDF-muotoiset päätiedostot, jos ne ovat Dokumentti- tai Piirustus (muu) -tyyppisiä. Tämä täsmennys on tehty versioon Flow 24.0.4.


Tuoterakenteista yleisesti: Tuoterakenteet.




Tee PDF-kirja

(1) Valitse nimike, jonka rakenteesta haluta tehdä PDF-kirjan.

(2) Valitse toiminto Nimike > Nimikerakenne > PDF-kirja.

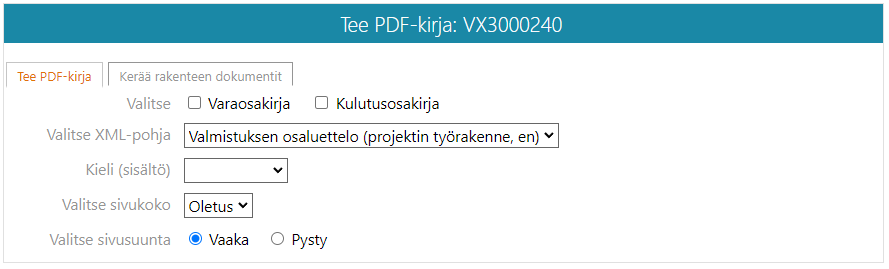

  • Flow avaa keskusteluikkunan Tee PDF-kirja, jossa on kolme lohkoa.

  • Keskusteluikkunassa on valittuna välilehti Tee PDF-kirja.

(3) Valitse tarvittaessa:

  • valinta.png  Varaosakirja

  • valinta.png  Kulutusosakirja

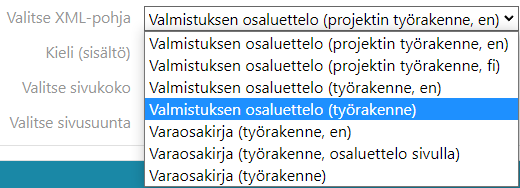

(4) Valitse XML-pohja, joka määrittelee PDF-kirjan muodon.

(5) Valitse sisältökieli.

  • Oletuskieli tai englanti.

  • Valinta englanti edellyttää, että PDF-katselutiedostojen joukossa on englanninkielinen vastine. Sama koskee muita kieliä.

(6) Valitse sivusuunta.

  • Valintanappi.png  Vaakasuunta

  • Valintanappi.png  Pystysuunta

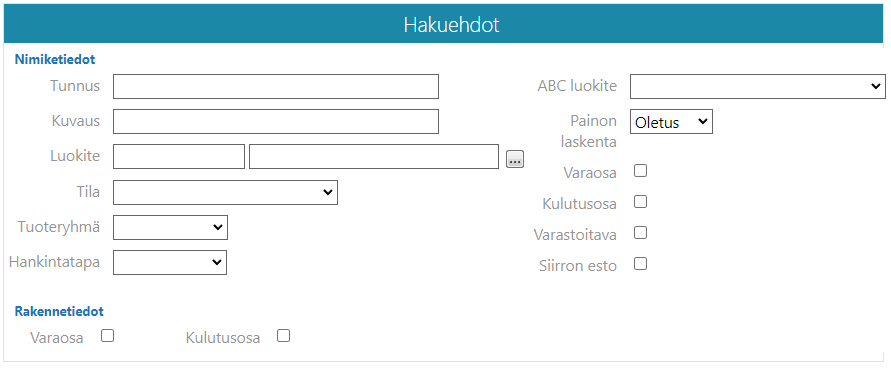

(7) Syötä tai valitse tarvittaessa hakuehdot, joiden perusteella nimikerakenteesta valitaan PDF-kirjaan tuleva aineisto.

  • Älä syötä tai valitse hakuehtoja, jos haluat PDF-kirjan esittelevän koko rakenteen.

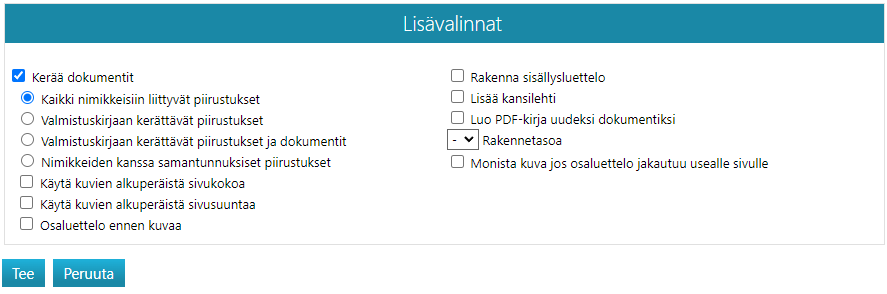

(8) Valitse tarvittavat lisävalinnat.

(9) Valitse toiminto Tee.

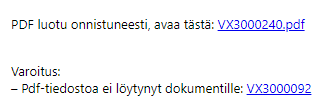

  • Flow tekee PDF-kirjan ja kertoo mahdolliset varoitukset.



Avaa PDF-kirja katseltavaksi

(1) Napsauta linkkiä avaa tästä: tunnus.pdf

(2) Napsauta tarvittaessa tietostoa selaimen download-osiosta.

  • Windows avaa sen ohjelmalla, johon tiedostopääte .pdf on kytketty (esim. Adobe Acrobat Reader).


Kerää rakenteen dokumentit

(1) Valitse nimike, jonka rakenteesta haluta tehdä PDF-kirjan.

(2) Valitse toiminto Nimike > Nimikerakenne > PDF-kirja.

  • Flow avaa keskusteluikkunan Tee PDF-kirja, jossa on kolme lohkoa.

  • Keskusteluikkunassa on valittuna välilehti Tee PDF-kirja.

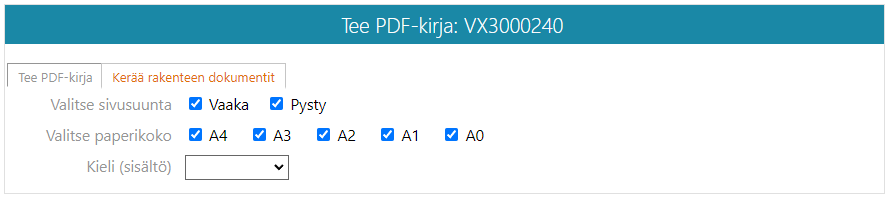

(3) Valitse välilehti Kerää rakenteen dokumentit.

(4) Valitse sivusuunta tai sivusuunnat.

(5) Valitse paperikoot.

(6) Valitse sisältökieli.


(7) Syötä tai valitse tarvittaessa hakuehdot, joiden perusteella nimikerakenteesta kerätään dokumentit.

  • Älä syötä tai valitse hakuehtoja, jos haluat kerätä kaikki rakenteen dokumentit.

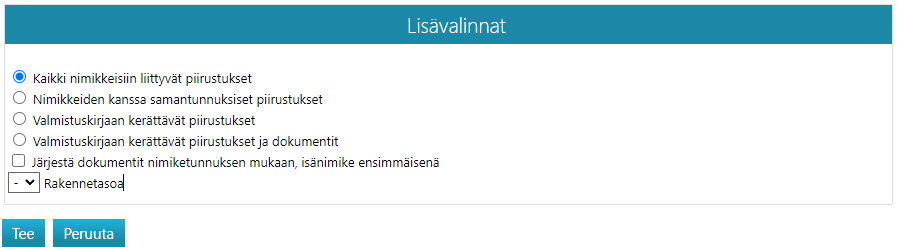

(8) Valitse tarvittavat lisävalinnat.

(9) Valitse toiminto Tee.

  • Flow tekee PDF-tiedoston ja lisää sen selaimen download-osioon.

  • Katso download-osioita:

    Huomioita selaimista

    .



Pääkäyttäjälle


Pääkäyttäjä voi luoda tarpeen mukaan uusia PDF-kirjan tekemistä ohjaavia XML-pohjatiedostoja.
