Erilaiset tuoterakenteet

Yleistä

Flow'ssa tuoterakenteet erotellaan toisistaan syntytapansa perusteella. Niiden symbolit eroavat toisistaan.

 Tavallinen nimikerakenne.

• Rakenne syntyy joko mallintamalla CAD-ohjelmistolla (Vertex G4 tai SolidWorks), tekemällä rakenne käsin, lisäämällä osia osaluetteloon tai tuomalla rakenne ERP-järjestelmästä Flow'hun.

• Tavallinen nimikerakenne muuttuu aina, kun jotain sen osaa muokataan, eli rakenne esittelee aina uusimman rakenneversion. Tässä voitaisiin puhua myös suunnittelurakenteesta.

 Yksilörakenne.

• Yksilörakenne voidaan tehdä tavallisesta tai ratkaistusta rakenteesta.

• Rakenne säilyy tekohetken mukaisena, vaikka rakenteessa olevien osien ja kokoonpanojen kehitys jatkuu.

• Yksilörakenteiden luonti ja muokkaus

Yksilörakenteen alirakenne

• Yksilörakenteen nimikkeet on merkitty kellosymbolilla ja päänimike on merkitty violetilla värillä.

 Geneerinen nimikerakenne.

• Geneerinen rakenne ei ole yksikäsitteinen, toisin sanoen sellaista rakennetta ei voida toimittaa.

• Geneerinen rakenne luodaan erikseen modulaaristen tuotteiden hallintaan.

• Geneerinen rakenne voi sisältää vaihtokelpoisia osia tai siihen voidaan lisätä tai jättää osia pois rakenteen ratkaisun aikana.

 Ratkaistu rakenne.

• Ratkaistu rakenne syntyy, kun geneerisestä rakenteesta tuotetaan tuotantokelpoinen rakenne.

• Ratkaisu tapahtuu Flow'n konfiguraattorilla, joka on erikseen ostettava lisenssioptio.

• Rakennetta voit vielä muokata toimituskohtaisesti.

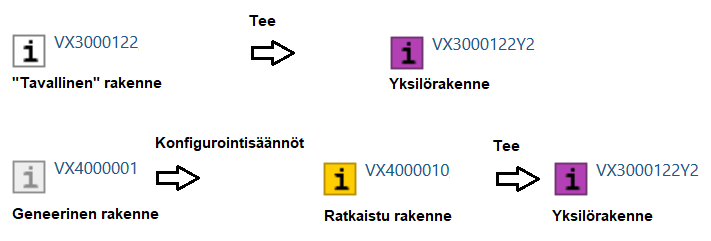

Rakenteiden kehittyminen

Viereisessä kaaviossa on kuvattu rakenteiden kehittyminen Yksilörakenteeksi.
