Piirustuksen otsikkotauluun nimikkeen hyväksyntätiedot piirustuksen tietojen sijaan

Yleistä

Jotta suunnitteluprosessi olisi sujuvampi ja byrokratia kevyempää, yritys voi päättää, että piirustuksia ja malleja ei tarvitse hyväksyttää erikseen koko tarkastusprosessin läpi. Sen sijaan hyväksynnät tehdään suoraan liittyville nimikkeille, koska samalla voidaan tarkistaa myös niiden rakenneosien tilatiedot. Jotta tämä päivittyisi oikein piirustukselle, otsikkotaulun ja tekstimakrojen päivitystoiminto (F5) voidaan määrittää hakemaan piirustuksen hyväksyntätiedot suoraan nimikkeeltä. Samalla varmistetaan, että otsikkotaulu vastaa yrityksen käytäntöjä ja tukee nimikekeskeistä suunnittelua.

Tämä ominaisuus on mukana Vertex Flow’n versiosta 25.0.6 alkaen.

Lue tuoterakenteista yleisesti: Tuoterakenteet.
Lue objektien tilan vaihdosta: Muuta objektin tilaa
Lue hyväksynnästä: Hyväksy nimike ja tuoterakenne
Lue työkierron määrittelystä: Työkierrot

Käyttöönotto

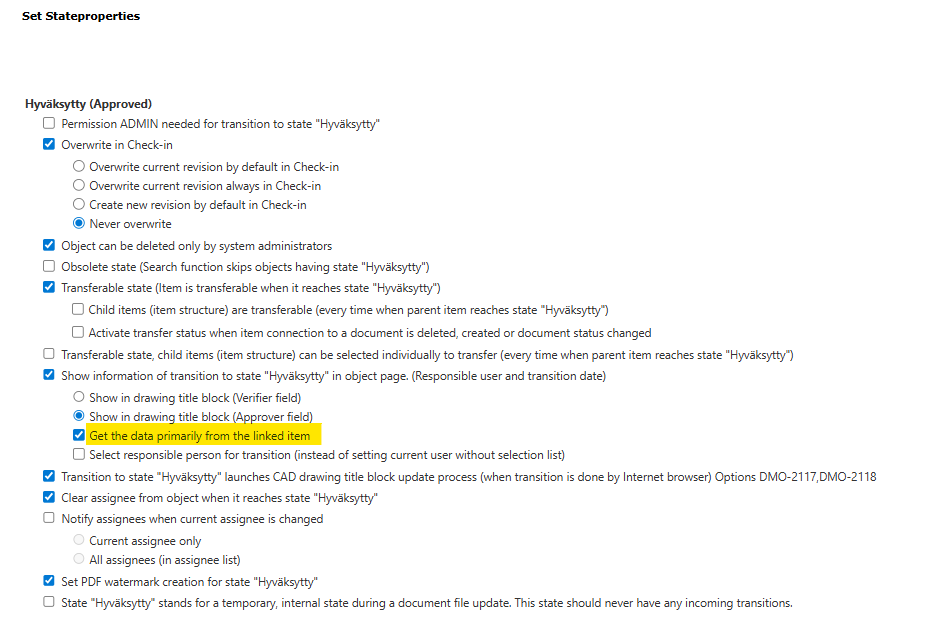

Ominaisuus otetaan käyttöön asettamalla päälle tilan ominaisuus Get the data primarily from the linked item Portaalin sivulta System Administration > Workflow

Käyttöönotto vaatii pääkäyttäjän oikeudet.

Vaikutus piirustuskortille

Kun ominaisuus on otettu käyttöön, näkyvät liittyvän nimikkeen tarkastaja ja hyväksyjä piirustuksen kortilla revisiotiedot-lohkossa.

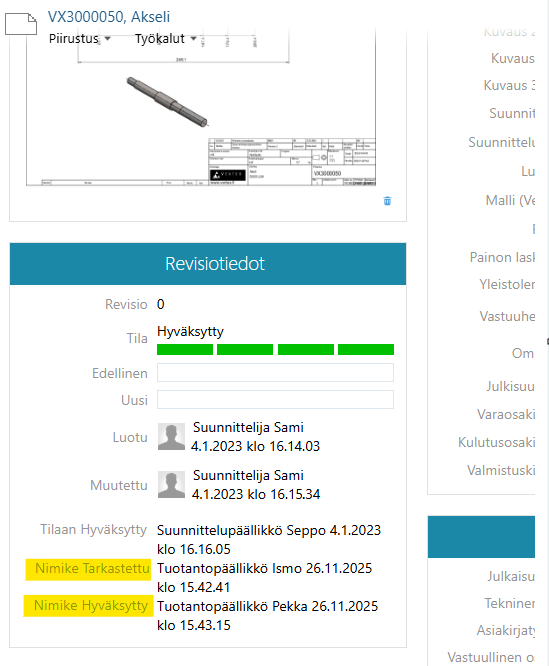

Screenshot 2025-11-26 162621.png — Piirustuskortilla näkyvät myös liittyvän nimikkeen hyväksyntätiedot

Vaikutus piirustukseen

Kun ominaisuus on otettu käyttöön, näkyvät liittyvän nimikkeen tarkastajan ja hyväksyjän puumerkit päiväyksineen piirustuksen otsikkotaulussa. Jos nimikkeellä ei noita tietoja ole tai Flow ei löydä yksikäsitteistä liittyvää nimikettä, piirustukselle päivittyvät puumerkit Flow’n piirustuksen hyväksyntätietojen mukaisesti.

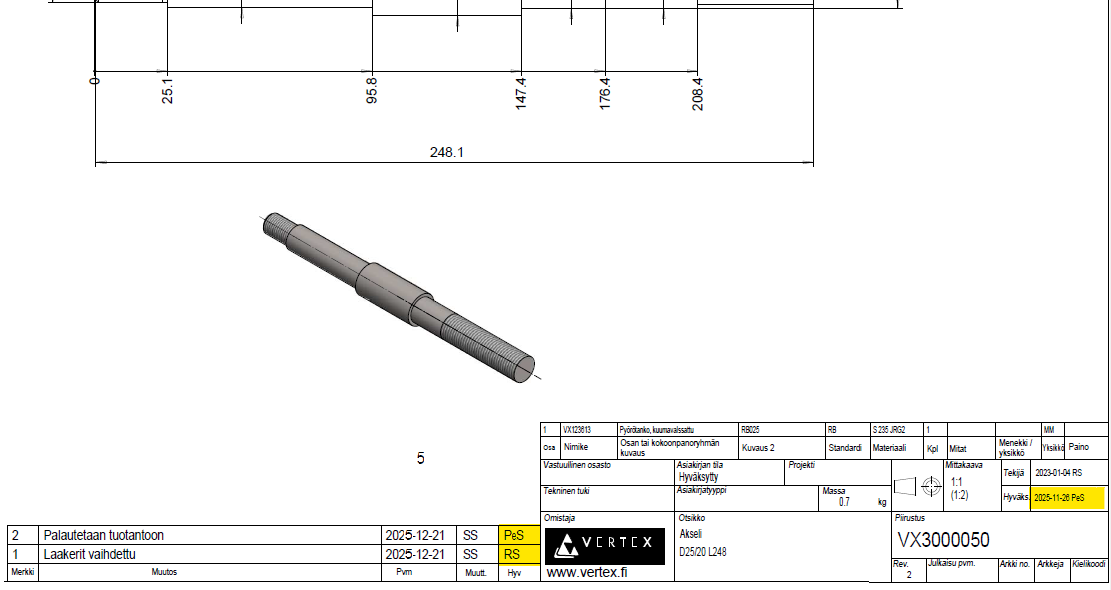

NimikkeenHyvtiedotPiirustuksenOtsikkotauluunKeltaisellaMerkattu.png — Keltaisella merkattu piirustuksen lomakkeen kentät, joihin ominaisuus vaikuttaa
