Nimiketiedot Step-tiedostosta Vertex Flow'n sisälle

Video

Video aiheesta löytyy oheisesta linkistä:

Tapoja hakea osaluettelon (BOM) tiedot Vertex Flow’ta varten step-mallista

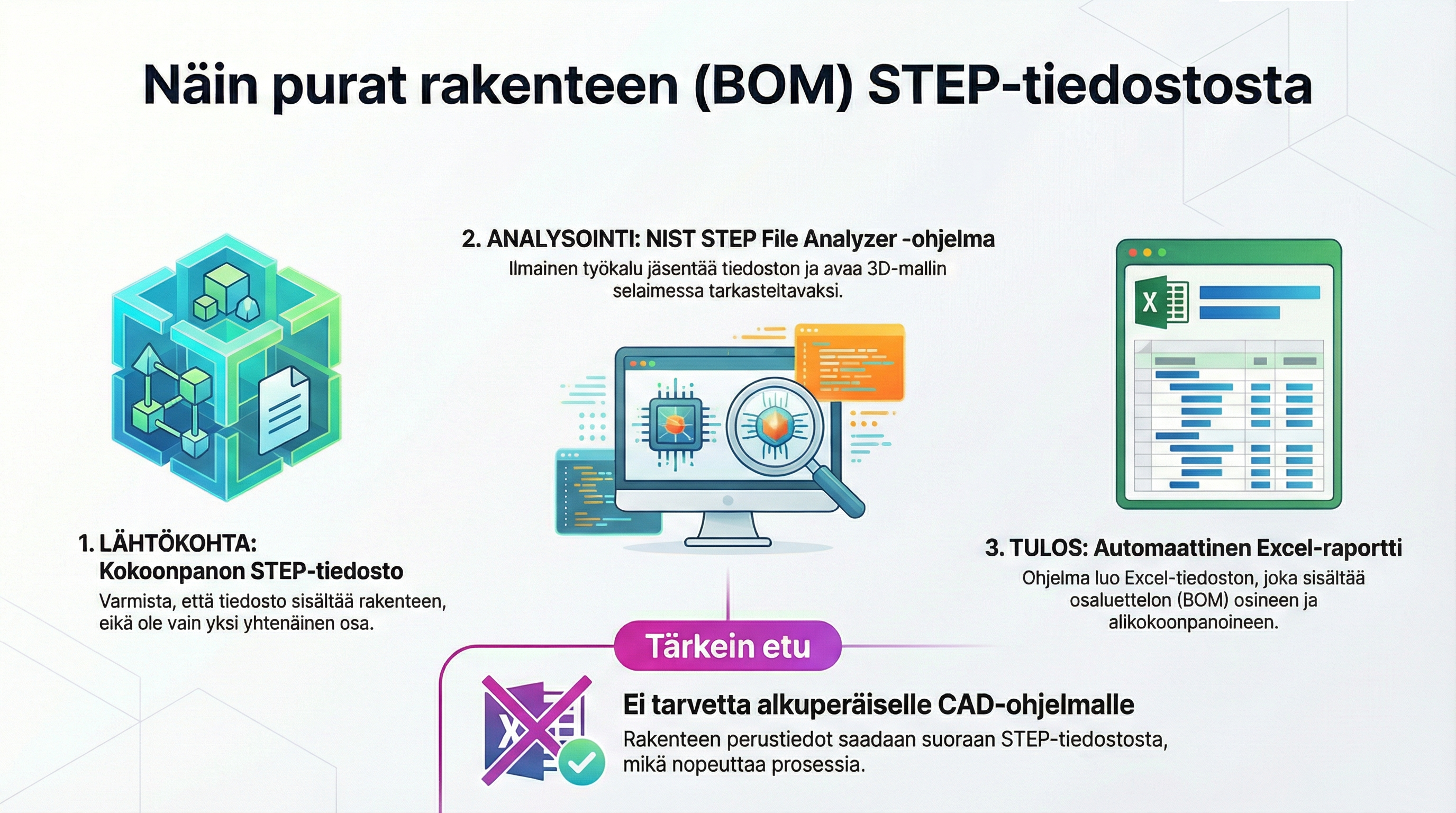

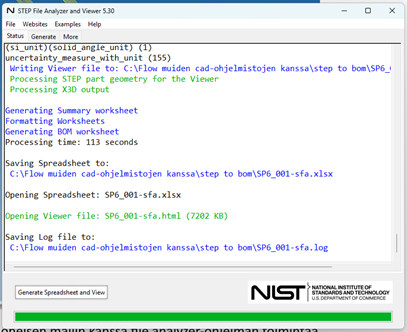

STEP File Analyzer and Viewer (NIST)

Yhdysvaltain kansallisen standardointi- ja teknologiainstituutin (NIST) kehittämä STEP File Analyzer and Viewer on ilmainen työkalu STEP-tiedostojen analysointiin.

• Analyysi: Ohjelma jäsentää STEP-tiedoston entiteetit ja attribuutit.

• Raportointi: Generoi Excel-yhteensopivia taulukoita, jotka sisältävät yksityiskohtaista tietoa osista, kokoonpanoista ja niiden ominaisuuksista.

• Tuki: Tukee useita STEP-standardeja, kuten AP203, AP214 ja AP242.NIST

Tämä työkalu on erityisen hyödyllinen, kun halutaan tarkastella STEP-tiedoston rakennetta ja poimia siitä tietoa jatkokäsittelyä varten.

 Tämä antaa mahdollisuuden hakea rakenteiden perustiedot step-tiedoston kautta. Silloin ei ole tarvetta alkuperäisen cad-ohjelman kautta ajaa ”BOM to Excel”-komentoja. Riittää, että mallista löytyy stp-formaatissa oleva tiedosto, jossa on rakenne mukana. Mikäli malli on pelkästään yhtenä osana, silloin tietoja ei ole mallissa mukana.

Esimerkki File Analyzer-ohjelman käytöstä

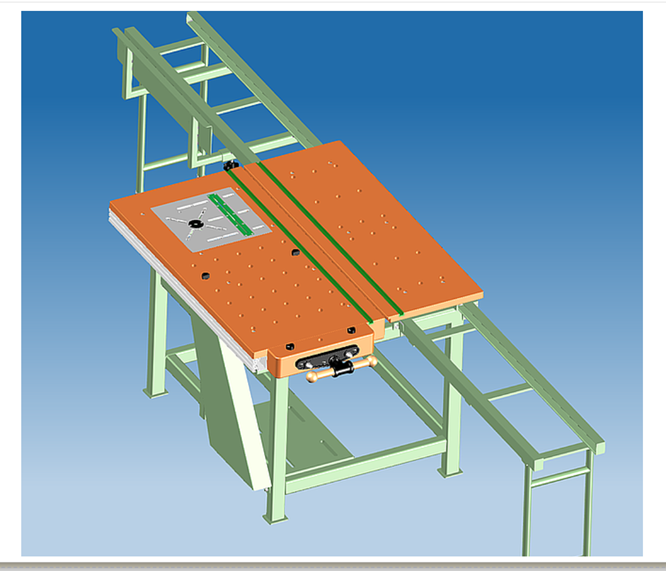

Testasimme oheisen mallin kanssa file analyzer-ohjelman toimintaa.

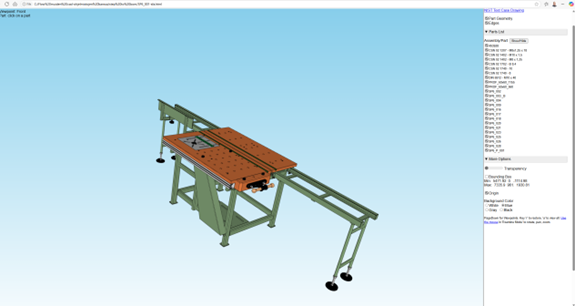

Ohjelma avaa 3d-mallin selaimen ikkunassa, jossa sitä voi pyörittää sekä piilottaa alirakenteita näkyvistä.

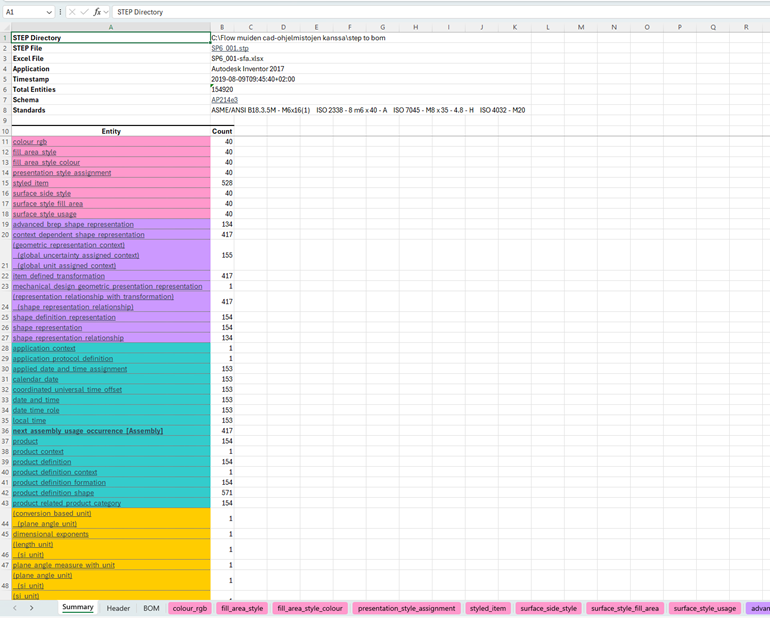

Samalla ohjelma tekee oheisen excel-tiedoston. Ko. malli on tehty Inventorilla alkujaan.

BOM-lehdeltä löytyy osaluettelon tiedot:

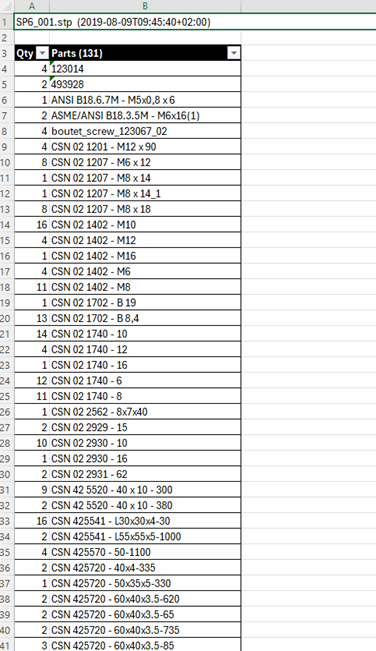

Ensimmäisenä näkyy kaikki osat ja niiden määrät:

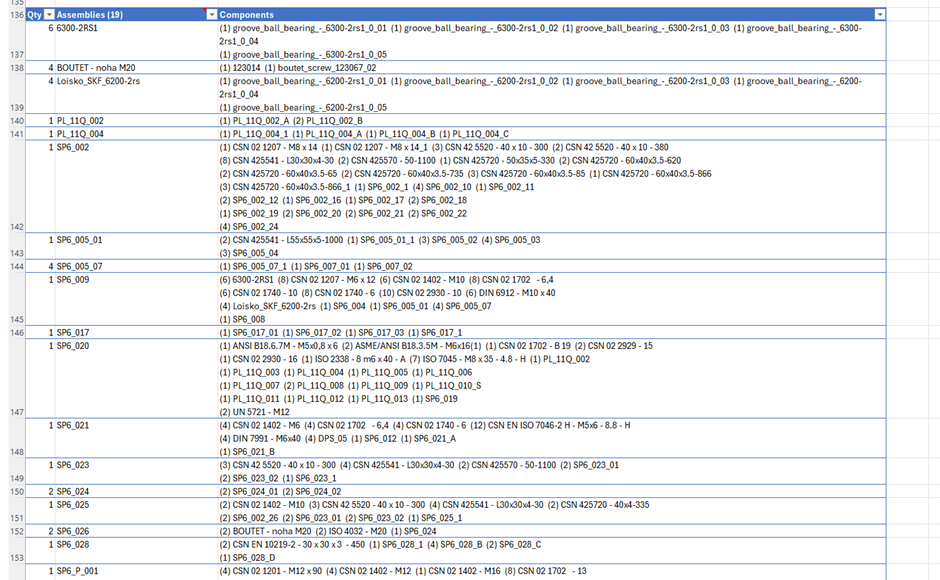

BOM-lehden alempaa löytyvät alikokoonpanot:

Näitä kenttiä voidaan kopioida Flow:n siirto-Excel-tiedostoon ja perustaa nimikkeitä ja rakenteita tätä kautta.

Idea step-tiedostojen hyödyntämiseen ja niiden rakenteiden automaattiseen lataamiseen suoraan Flow’n kautta

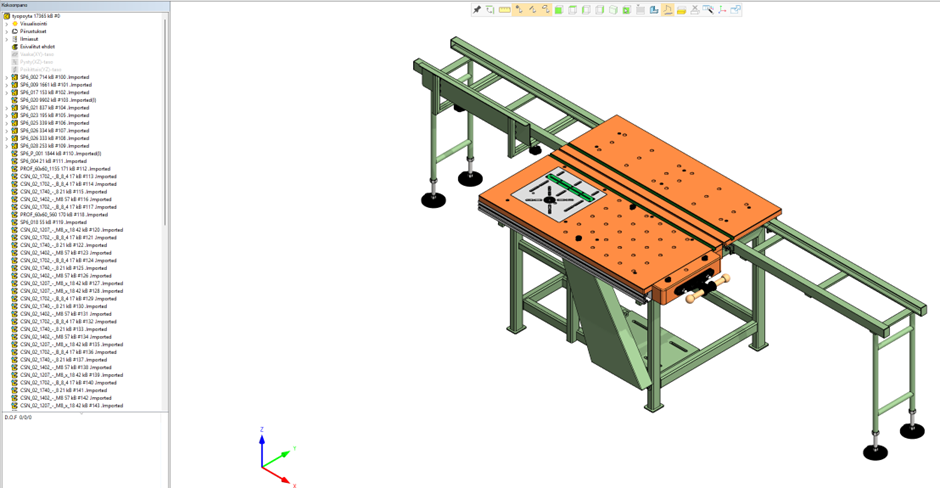

Idean takana tässä on se oivallus, että Step-tiedostossa on näkyvissä rakenne Vertex G4:ssä

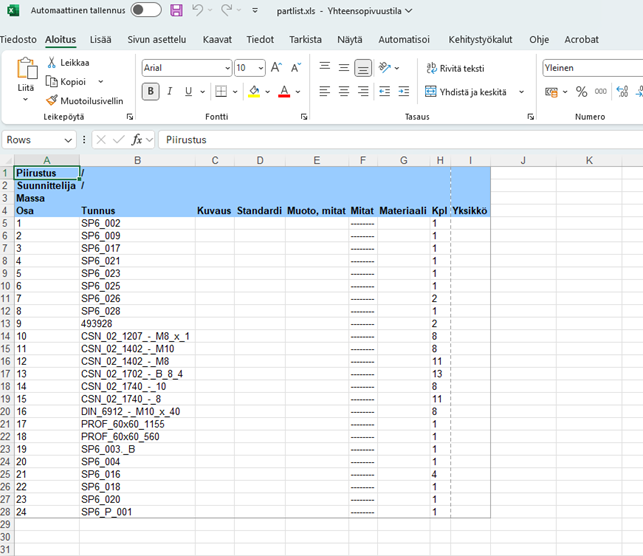

Vertex G4:stä saadaan samalla tavalla ladattua rakenne Excel-taulukkoon

Manuaalisesti tietojen kopioiminen Flow’n siirtotiedostoon onnistuu.

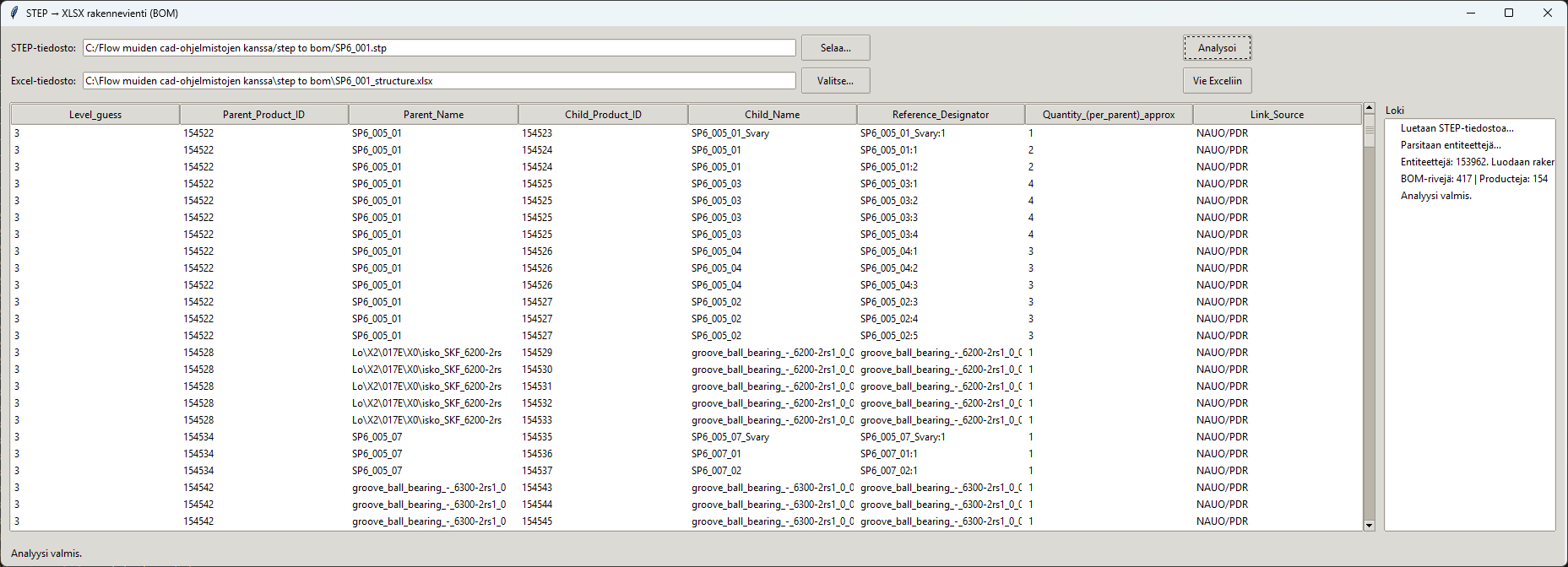

Step to Excel-apuohjelma

Vertex Systems Oy:n mekaniikan asiakaspalvelu on kehittänyt myös oman pienen Python-pohjaisen apuohjelman Step-tiedostojen rakenteen (BOM) importoimiseksi Excel-tiedostoksi.

Mikäli kyseinen ohjelma kiinnostaa saada step-tiedostojen rakenteiden tietojen importointi-käyttöön, ota yhteyttä Vertexin myyjiin tai Vertexin mekaniikan asiakaspalveluun:

Yritys - Vertex Systems

Vertex Luotsi -palvelu - Vertex Systems

Tarvittaessa tarjoamme myös tiedostojen tietojen käsittelypalvelua. Mikäli tämä kiinnostaa, ota yhteys myyntiimme.
