Mallin tiedostomuunnokset

Yleistä

Malleille voidaan tehdä tiedostomuunnoksia erilaisia käyttötarpeita varten.

• Tiedostoja voi olla tarpeen viedä toisiin CAD-järjestelmiin (STEP, SAT, kevyt STEP ja kevyt SAT) tai vaikkapa rakennusviranomaisia varten (IFC).

• Tiedostoja voi olla tarpeen lähettää katseltavaksi muilla kuin CAD-ohjelmilla (GLB, PDF 3D).

• Tiedostoja voi olla tarpeen keventää Vertex G4:llä käsittelyä varten (Referenssimalli ja kevennetty malli).

Tiedostomuunnosten tekoa voit ohjata Flow'n käyttöliittymässä ja Vertex G4:n käyttöliittymässä.

Seuraavat tiedostomuunnokset ovat mahdollisia Flow'n objektikortilla ja Vertex G4:ssä mallin palautuksen yhteydessä:

• IFC-tiedosto

• STEP-tiedosto

• SAT-tiedosto

• Referenssimalli

• Kevennetty mallitiedosto

• Kevyt STEP-tiedosto (Pakottaa lisäksi päälle valinnan kevennetty mallitiedosto.)

• Kevyt SAT-tiedosto (Pakottaa lisäksi päälle valinnan kevennetty mallitiedosto.)

• GLB-tiedosto

• PDF 3D -tiedosto

Käynnistä tiedostomuunnokset Flow'n mallin arkistokortilla

(1) Valitse tarvittaessa nimike, jolle haluat luoda tiedostomuunnoksia, esim. esikatselukuvan lisäksi pyöriteltävän GLB-mallin.

(2) Valitse nimikkeeseen liittyvä malli.

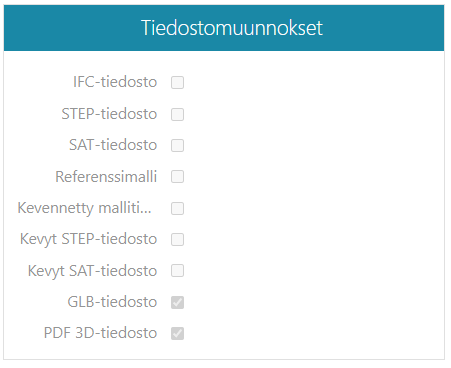

(3) Napsauta Tiedostomuunnokset lohkossa haluttua tiedostokenttää.

(4) Valitse esivalintaruutu

(5) Valitse OK.

• Ohjelma raportoi: "Tiedostomuunnokset odottaa. Viety jonoon pp.kk.vvvv klo hh.mm.ss (Jonotusnumero X - Käyttäjän Nimi".

Valinta jää voimaan, joten aina kun päätiedosto (Vertex-malli) muuttuu, Flow'n taustakääntäjä saa käskyn tiedostomuunnosten tekemisestä.

Näet käännetyt tiedostot lohkon Tiedostot alta, josta voit valita niitä myös katseltavaksi.

Käynnistä tiedostomuunnokset Vertex G4:ssä objektia palautettaessa

• G4:ssä tiedostomuunnosten tiedostotyypit ovat valittavissa, jos Flow'hun on asennettu vastaava kääntäjäoptio.

• Kääntäjäoptio vaaditaan IFC, SAT, STEP ja PDF3D:n luontia varten.

(1) Valitse File > Palauta.

• Ohjelma avaa keskusteluikkunan, jossa voit mm. valita uuden revision ja työnkierron sekä tarvittavat tiedostomuunnokset.

(2) Valitse tarvittavat tiedostomuunnokset

(3) Hyväksy palautus valitsemalla OK.

• Flow asettaa valitut tiedostot tiedostojen muunnosjonoon ja kääntää tiedostot haluttuihin muotoihin.

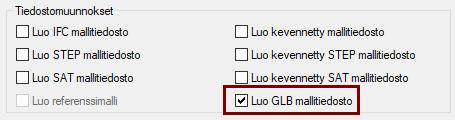

Esimerkkikuvassa on valittu GLB mallitiedosto:

Tiedostomuunnosten oletusvalinnat

Pääkäyttäjä voi muokata mitkä tiedostomuunnokset ovat oletuksena valittuina Flow’ssa mallin luonnin arkistokortilla ja G4:n keskusteluikkunassa mallin palautuksen yhteydessä.

(1) Valitse Portaali.

(2) Valitse System Administration > Miscellaneous > System Settings.

(3) Valitse avainsana pdm.autogenerate.model.default.conversions

• Vaihtoehtoja:

  • default

  • none

  • IFC, STEP, SAT, REFMODEL, LIGHTMODEL, STEPLIGHT, SATLIGHT, GLB, PDF3D

• Kirjoita halutut tiedostomuunnokset toisistaan pilkulla eroteltuna, kuten yllä on esitetty.


Katso muita avainsanoja ja niiden vaihtoehtoja: Avainsanat
