Tallenna importoitu kokoonpano Flow'hun

Yleistä

Kun tuodaan toisesta järjestelmästä esimerkiksi .sat-muotoinen kokoonpano, se sisältää PART-alkuisia aliosia.

  • PART-alkuisille aliosille ei haluta syntyvän turhia nimikkeitä Flow'hun.

Kun tallennat kokoonpanon Flow'hun alla olevan esimerkin mukaan, vain pääkokoonpanolle syntyy nimike.

  • PART-alkuiset aliosat jäävät kokoonpanoon paikallisiksi osiksi.

  • Ne voidaan tallentaa jälkeenpäin linkkiosiksi ja nimikkeiksi Flow'hun.



Avaa vieras malli Vertex G4:ään

(1) Raahaa malli G4-ikkunaan tai

  • Valitse toiminto File >  AvaaTiedosto.png Avaa tiedosto ja selaa sekä valitse avattava tiedosto.

  • Kokoonpanopuussa aliosat näkyvät PART-alkuisina.

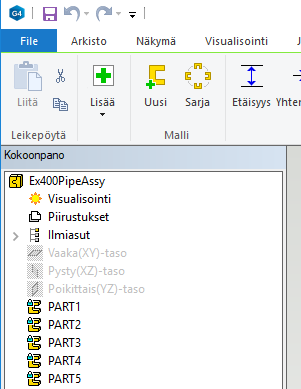

Kuvassa Vertex G4:ään avattu Step-malli:



Tallenna malli Flow'hun

(1) Valitse toiminto File > Tallenna uudeksi.

  • Vertex G4 kysyy: Luodaanko dokumentille nimike.

(2) Vastaa Kyllä.

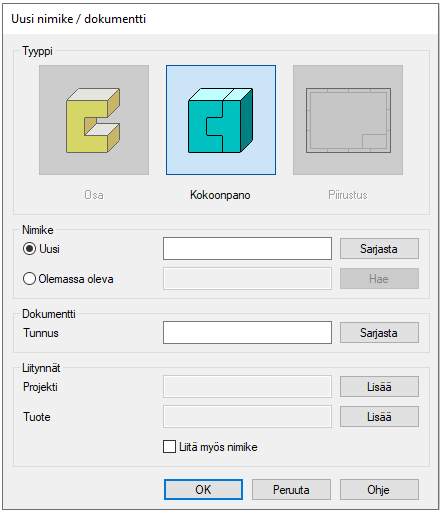

  • Vertex G4 avaa keskusteluikkunan Uusi nimike / dokumentti.

(3) Syötä tai hae nimikkeen tunnus.

  • Valitse Sarjasta, jolloin Vertex G4 käy hakemassa Flow'ssa määritellystä nimikesarjasta tunnuksen.

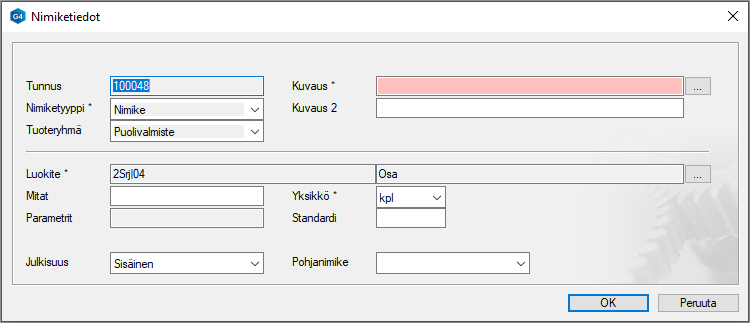

  • G4 hakee tunnuksen ja avaa nimikekortin muokattavaksi.

(4) Syötä kuvaukset tai valitse 3pistetta.png , jos haluat syöttää tai valita myös englanninkieliset kuvaukset.

  • Kuvaus-kentän täyttö on pakollista

(5) Palaa edelliseen keskusteluikkunaan valitsemalla OK.

  • Vertex G4 antaa nimikkeelle ja dokumentille (mallille tai piirustukselle) saman tunnuksen.

  • Suosittelemme, että käytät samaa tunnusta nimikkeellä ja mallilla/piirustuksella.

(7) Perusta nimike valitsemalla OK.

  • Vertex G4 lisää nimikkeen Flow'hun.

  • Malli jää edelleen Vertex G4:n työpöydälle.

(8) Tallenna tarvittaessa paikallisia osia Flow'hun omiksi nimikkeiksi.

  • Valitse tallennettava osa piirrepuusta tai mallista.

  • Valitse tilannekohtainen toiminto Tallenna uudeksi.

(9) Palauta malli Flow'hun
