Tarkastele G4-mallin indeksejä

Yleistä

Toimintoa voi hyödyntää joidenkin Vertex G4-mallin ja Flow'n välisien ongelmien selvittelyssä. Jos Flow ei pysty näyttämään nimikkeen rakennerivillä indeksin tunnusta, G4:n kokoonpanomallissa ei ole ko. osaa.

Vertex G4:n kokoonpanomallin indeksi:

• Vertex G4 lisää osille automaattisesti indeksit, eli "järjestysnumeron" kun osa lisätään kokoonpanoon.
• Ensimmäisen osa saa indeksin #100, toinen #101, kolmas #102 jne.

Katso G4-mallin indeksejä

(1) Valitse Arkisto-välilehti.

(2) Etsi ja valitse nimike, jonka rakennetta haluat tarkastella.

(3) Valitse Rakenne-lohkon Lisätiedot-sivu.

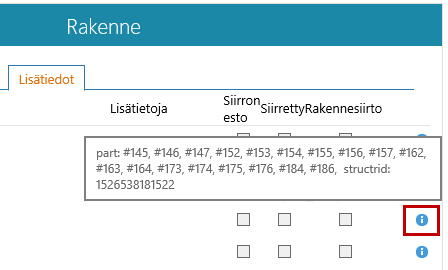

(4) Vie kohdistin info-symbolin

• Flow näyttää vihjetekstissä osan indeksin ja structrid-tiedon.

structrid

structrid-tietoa eli rivitunnusta käytetään Vertex G4-piirustuksen osanumeroiden päivityksessä.

• Sen avulla Flow'n rakennerivi ja G4:n piirustuksessa oleva osanumero-pallo kytkeytyvät yhteen.
• Tätä tietoa tarvitaan piirustuksen päivityksessä, kun Flow'n puolella muutetaan osien numerointia.
