Asiakaskohtaisten kirjastojen jakelu Flow'n kautta

G4:ää ja Flow'ta käyttävät organisaatiot jakavat suunnittelutyötä eri toimipisteiden välillä. Suunnittelija tarvitsee helpon tavan saada käyttöönsä G4:n asiakaskohtaiset kirjastot. Kirjastot tallennetaan Flow'hun, josta G4 lataa ne automaattisesti käynnistyessään. Asiakaskohtaisilla kirjastoilla tarkoitetaan G4:n komponentti-, piirre-, makro-, profiili-, luonnos- ja symbolikirjastoja.

G4 lataa käynnistyessään päivityksen shared-kansioon, jos Flow'sta löytyy yksi dokumentti, jonka luokite on cad_libraries_zip. Päivitys shared-kansioon ladataan vain, jos vxlibrary.zip puuttuu tai sen päiväys on vanhempi kuin Flow'ssa olevan dokumentin. Shared-kansiossa ja sen alikansioissa olevat tiedostot ylikirjoitetaan Flow’sta tulevilla tiedostoilla.

Kirjasto-zipin luonti

Zipin Flow'n dokumentille voit tehdä kahdella eri tavalla:

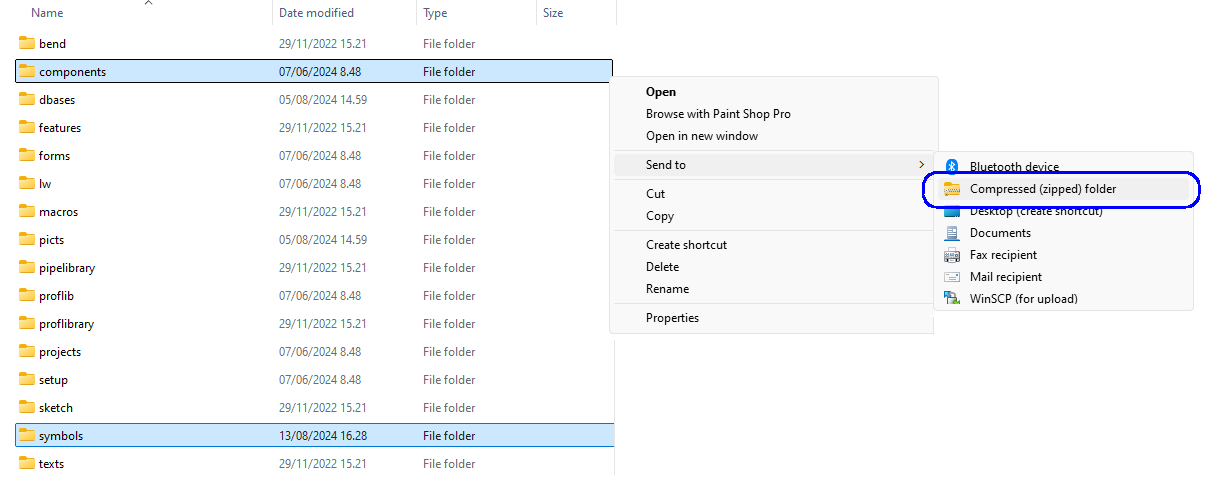

1. File Explorerissa shared-kansion alla oleville : Send to -> Compressed (zipped) folder, jonka jälkeen nimeä tiedosto vxlibrary.zip:iksi.

2. Command prompt -komentorivillä:
   cd \vxg4\shared
   zip -r vxlibrary.zip components symbols

Zippiin voit lisätä G4:n shared kansiosta: components, features, macros, proflibrary, sketch ja symbols.

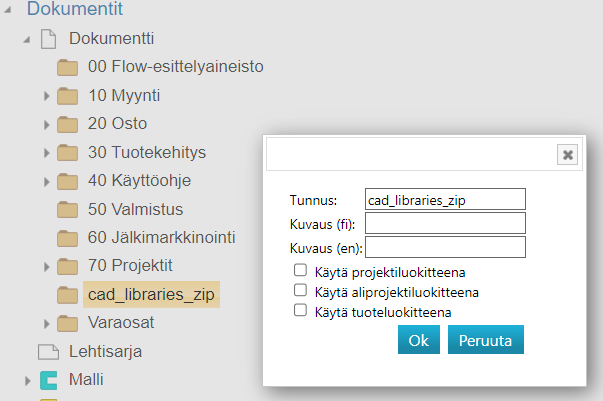

Lisää Flow dokumentille uusi luokite tunnuksella cad_libraries_zip, Luo uusi dokumentti Flow'n selainkäyttöliitymän avulla ja aseta sen luokitteeksi cad_libraries_zip. Liitä dokumentin tiedostoksi edellä luotu vxlibrary.zip.

Custom zipin päivitys Flow’ssa

Kun G4:llä tallennetaan piirustuslomake, komponentti tms. G4 kysyy, lisätäänkö se Flow’ssa olevaan kirjasto-zippiin edellisten tiedostojen lisäksi. Toinen vaihtoehto on tehdä päivitys Flow’n selainkäyttöliittymällä:

• varaa edellinen vxlibrary.zip Flow'n selainkäyttöliitymän avulla

• pura pakkaus

• lisää uusi tiedosto purettuun kansioon

• pakkaa kansiot samalla tavalla kuin luontivaiheessa

• palauta uusi vxlibrary.zip Flow'n selainkäyttöliittymän avulla
