Tee uusi nimike G4:llä

Yleistä

Vertex G4:llä kannattaa tehdä sellaiset nimikkeet, joihin liittyy joko malli tai piirustus. Muut nimikkeet, kuten raaka-aineet, kannattaa perustaa Flow'ssa.

Vertex G4:llä voit perustaa myös mallin tai piirustuksen ilman nimikettä, mutta jos suunnittelet tuotetta, kannattaa nimike perustaa aina samalla.

Vertex G4:llä työskentely Flow'n yhteydessä: Vertex G4

Aloita uuden nimikkeen luonti

(1) Valitse toiminto Arkisto | Dokumentit

 Uusi tai

• File >



  Uusi.

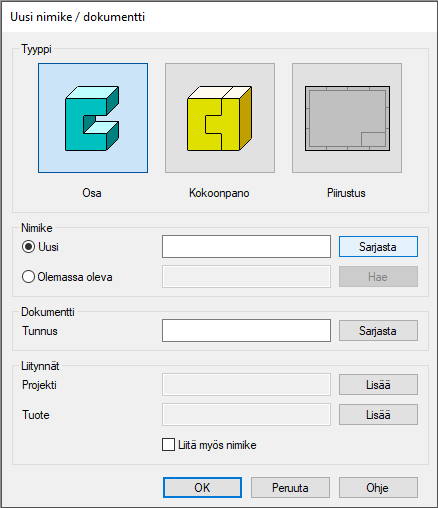

• Vertex G4 avaa keskusteluikkunan uusi nimike / dokumentti.

(2) Valitse dokumenttityyppi

• Osa = Osamalli

• Kokoonpano = Kokoonpanomalli

• Piirustus = 2D-piirustus

(3) Valitse

 Uusi. (On oletusvalinta).

(3) Syötä tai hae nimikkeen tunnus.

• Valitse Sarjasta, jolloin Vertex G4 käy hakemassa Flow'ssa määritellystä nimikesarjasta tunnuksen.

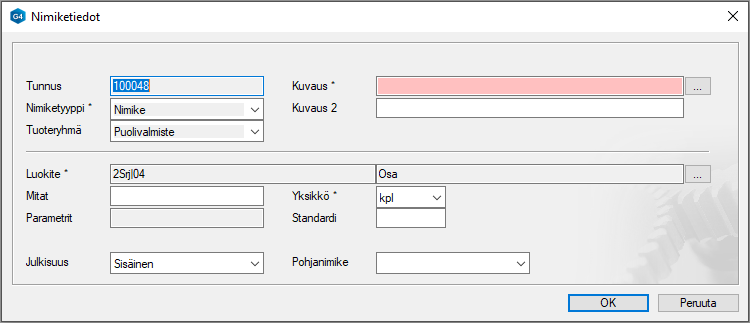

• G4 hakee tunnuksen ja avaa nimikekortin muokattavaksi.

(4) Syötä kuvaukset tai valitse

, jos haluat syöttää tai valita myös englanninkieliset kuvaukset.

• Kuvaus-kentän täyttö on pakollista

(5) Palaa edelliseen keskusteluikkunaan valitsemalla OK.

• Vertex G4 antaa nimikkeelle ja dokumentille (mallille tai piirustukselle) saman tunnuksen.

• Suosittelemme, että käytät samaa tunnusta nimikkeellä ja mallilla/piirustuksella.

(6) Lisää tarvittaessa liityntä tuotteeseen tai projektiin.

• Suosittelemme, että vain tuoterakenteen (= nimikerakenteen) päänimike liitetään tuotteeseen tai projektiin.

• Liitynnän voi tehdä suunnitelmien valmistuttua myös Flow'ssa.

  • Katso: Lisää liityntä

(7) Perusta nimike valitsemalla OK.

• Vertex G4 lisää nimikkeen Flow'hun ja

• Avaa nimikkeelle valitun dokumenttityypin työpöydän.

Täydennä kuvaukset myös englanniksi

• Jos valitsit

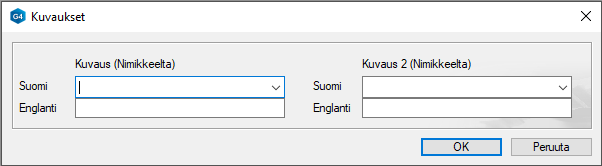

  , G4 avaa keskusteluikkunan Kuvaukset.

(1) Syötä suomen- ja englanninkieliset kuvaukset tai

• Valitse

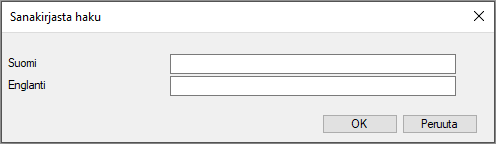

   esivalintapainike, jos haluat hakea sanoja sanakirjasta, jolloin G4 avaa keskusteluikkunan Sanakirjasta haku.

(2) Palaa edelliseen keskusteluikkunaan Nimiketiedot, valitsemalla OK.

Hae kuvaukset sanakirjasta

(1) Syötä merkkijono ja valitse OK.

• G4 listaa Flow'n sanakirjassa olevat sanat.

(2) Valitse kuvaus, jolloin ohjelma palaa edelliseen keskusteluikkunaan Kuvaukset.

Tallenna ja palauta nimike sekä liittyvät dokumentit

Tallenna malli/piirustus

• Tallenna suunnittelun kestäessä aina välillä malli tai piirustus toiminnolla

  • File >



    Tallenna tai

  • Näppäinpikatoiminnalla Ctrl ja S tai

  • Valitse pikatyökaluriviltä



• Voit lopettaa työskentelyn Vertex G4:llä ilman, että palautat nimikkeen ja siihen liittyvät dokumentit Flow'hun, jolloin ne ovat tallessa Vertex G4:n paikallisarkistossa.

  • Tällöin voit jatkaa geometrian suunnittelua myös ilman pääsyä tietoverkkoon.

Palauta nimike sekä siihen liityvät dokumentit

• Katso: Palauta nimike ja siihen liittyvä dokumentti.

• Katso: Revisioi Vertex G4:n nimike, malli ja piirustus.
