Työskentely G4:llä

Yleistä

Työskentely Flow'hun kytketyllä Vertex G4:llä poikkeaa ilman Flow'ta tapahtuvasta mallinnuksesta pääasiassa seuraavasti:

• Mallit ja piirustukset ovat tallessa Flow'ssa eivätkä Vertex G4:n arkistossa.

• Komponenttikirjaston komponentit ovat pääsääntöisesti nimikkeinä Flow'n arkistossa.

• Profiilirakennesuunnittelussa käytettävät profiilit ovat nimikkeinä Flow'ssa.

• Raaka-aineet ovat nimikkeinä Flow'ssa.

Asiakkaan tarvitsemat komponenttien, profiilien ja raaka-aineiden nimikkeet viedään Flow'hun yleensä Flow-järjestelmän käyttöönoton yhteydessä ja niitä voi asiakas itse myöhemmin täydentää.

Vertex G4:ssä käytetään edelleen malli- ja piirustusarkistoa, jonne mallit ja piirustukset luetaan Flow'sta muokattavaksi avaamisen yhteydessä, mutta primääritallennuspaikka on Flow.

• Vertex G4:n projektiarkistoa ei käytetä Flow'n kanssa.

• Vertex G4:n projektien sisältämät mallit ja piirustukset viedään Flow'hun ja kytketään siellä vastaaviin projekti-objekteihin Flow-järjestelmän käyttöönoton yhteydessä.

Katso myös:

• Levyosien erityspiirteet.

• Komponentti- ja profiiligeometriat

Vertex G4:llä työskentely Flow'n yhteydessä: Vertex G4

Mallinnuksesta ja osaluetteloista

Mallinnettavat nimikkeet voidaan jakaa seuraaviin luokkiin:

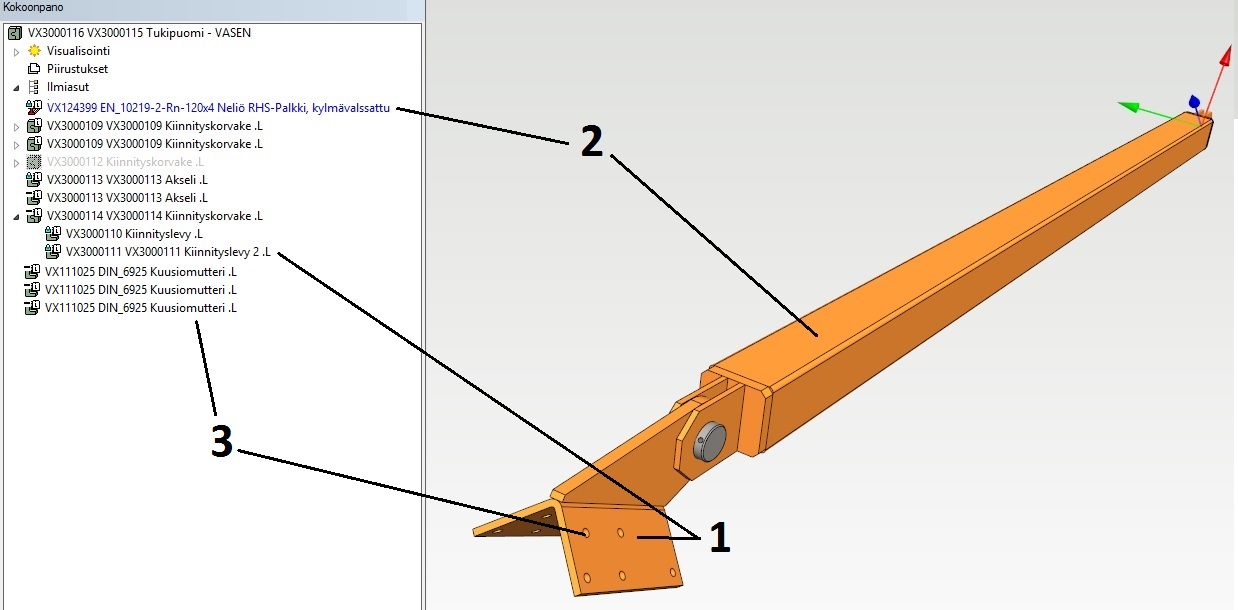

• Piirustusnumerolliset osat ja kokoonpanot: näistä on oma malli ja yksi tai useampia piirustuksia:Esimerkin kuvassa VX3000111 Kiinnityslevy (1)

• Materiaalit: nämä ostetaan nimikkeen tietojen perusteella ja nimikettä kuvaava geometria näkyy kokoonpanossaEsimerkin kuvassa VX124399 Neliö-RHS-palkki (2)

• Ostokomponentit, kuten kiinnittimet, laakerit, sähkömoottorit, venttiilit jne.Esimerkin kuvassa VX111025 Kuusiomutteri (3)

Tämän lisäksi tuotteeseen kuuluu nimikkeitä, joita ei mallinneta lainkaan, kuten voiteluaineet, tiivisteliimat yms. Ne eivät näy CAD-mallissa mutta tulevat kuitenkin osaluetteloihin, koska ne kuuluvat tuoterakenteeseen.

Kokoonpanossa piirustusnumerolliset osat näkyvät piirrepuussa loppuliitteellä ".L".

Osamalli

Osamalli kuvaa yhtä osaa, joka koostuu vain yhdestä raaka-aineesta.

• Osamallin osaluettelossa näkyy osaan liitetyn raaka-ainenimikkeen tiedot.

Kokoonpanomalli

Kokoonpanomalli kuvaa useasta osasta koostuvaa tuotetta tai puolivalmistetta.

• Kokoonpanon osaluettelossa näkyy kokoonpanossa olevien osien nimiketiedot.

• Osaluettelossa voi olla mukana myös sellaisia nimikkeitä, jotka on Flow'ssa liitetty rakenteeseen, mutta joille ei mallissa ole geometriaa.

Onko malli tai piirustus Flow'ssa vai ei

Osa- tai kokoonpanomallin symbolin väri kertoo, onko malli tallessa Flow'ssa.

Keltainen väri

• Malli on tallessa Vertex G4:ssä.

• Piirrepuun pääsymboli on keltainen myös Flow'ssa tallessa olevalla mallilla, jos malli on luettu katseltavaksi.

Vihreä väri

• Malli tai piirustus on tallessa Flow'ssa.

Piirtämisestä ja osaluettelosta

Tässä käsitellään piirustuksia, joita ei tuoteta 3D-malleista vaan piirretään "käsin".

• Tällainen piirustus ei suoraan voi kuvata nimikerakennetta samalla tavalla kuin 3D-kokoonpano, koska piirustus on aina enemmän tai vähemmän symbolinen esitys todellisuudesta.

• Piirrettyyn geometriaan liitetään osanumeroita, joihin kutsutaan attribuutteina nimiketieto Flow'n nimikkeistöstä.

• Näin tuoterakenne syntyy osanumeroiden perusteella.

• Osanumero, jolle ei ole annettu nimiketietoa, ei tule rakenteeseen.

Kaksoisnapsauttamalla osanumeroa saat siihen liittyvän ominaisuusnäytön, johon voit hakea nimikkeen Flow'sta:

Lisää piirustukselle osatietoja

(1) Lisää piirustukseen osanumeroita toiminnolla Piirustus | Koneensuunnittelu Osaluettelo > Osanumero.

(2) Käynnistä osatiedon lisääminen toiminnolla Piirustus | Koneensuunnittelu Osaluettelo > Osatiedot.

(3) Napsauta osanumeroa, jolle haluat lisätä nimikkeen.

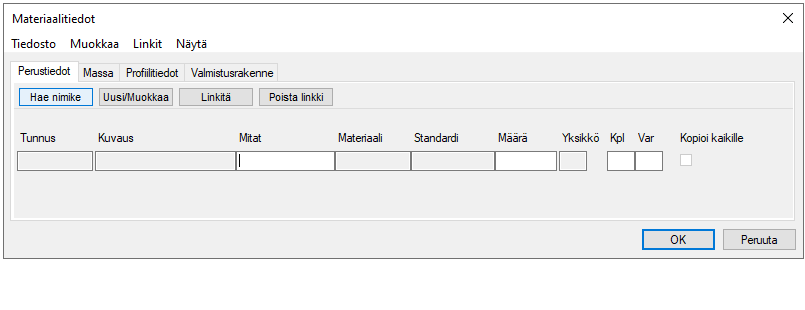

• Vertex G4 avaa keskusteluikkunan Materiaalitiedot.

(4) Valitse toiminto Hae nimike.

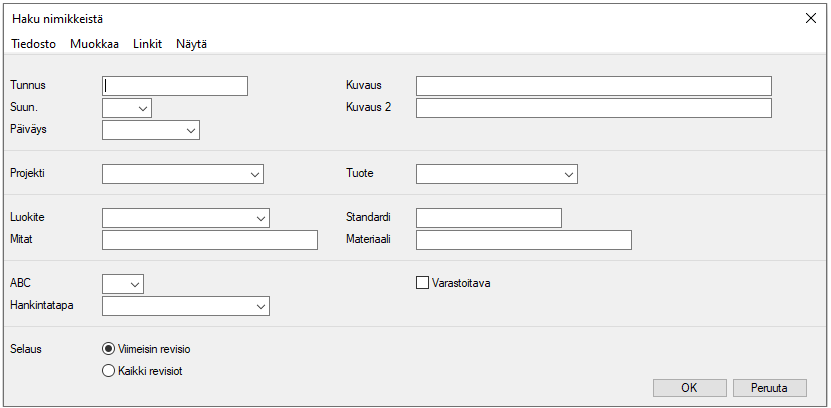

• Vertex G4 avaa keskusteluikkunan Haku nimikkeistä.

(5) Valitse tai syötä hakuehdot.

• Hyvä hakuperuste on luokite, joka avaa keskusteluikkunan Valitse luokite.

• Valitse luokite napsauttamalla sitä.

(6) Hyväksy hakuehdot valitsemalla OK.

• Vertex G4 listaa hakuehtojen mukaiset nimikkeet.

(7) Valitse nimike.

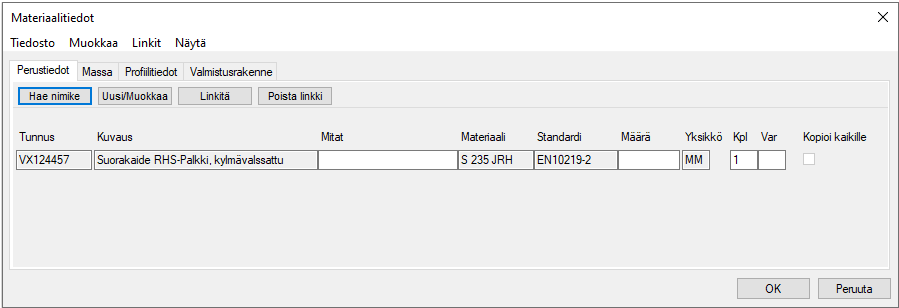

• Nimikkeen tiedot siirtyvät osanumerolle.

(8) Muokkaa tarvittaessa materiaalitietoja.

• Mitat-kentässä voi olla esim. profiilin pituus tai levyaihion päämitat, jos laskentayksikkö on esim. mm, m tai m².

• Määrä-kentässä voi olla paino tai tilavuus, jos nimikkeen yksikkö on esim. kg tai dm².

• Kpl-kentässä voi olla esim. ruuvien lukumäärä, jos laskentayksikkö on kpl.

Harmaana olevat kentät ovat Nimikkeeseen liittyviä ominaisuuksia, eikä niitä voi tässä muuttaa.

• Nimikkeen ominaisuustietoja voi muuttaa Flow'ssa, kunhan nimikkeen ensin varaa.

(9) Hyväksy valitsemasi ja syöttämäsi osa- tai raaka-ainetiedot valitsemalla OK.

(10) Toista vaiheet 3...9 kaikille piirustuksen osanumeroille.
