Avaa nimike ja siihen liittyvä dokumentti

Yleistä

Kun Vertex G4:ää käytetään yhdessä Flow'n kanssa, ensisijaisesti käsitellään nimikkeitä. Tämä on nimikepohjaista suunnittelua.

Kun luet nimikkeen, ohjelma avaa siihen liittyvän dokumentin, ensisijaisesti mallin. Jos mallia ei ole, ohjelma avaa piirustuksen.
Jos yrität avata Vertex G4:llä nimikkeen, jolla ei ole mallia eikä piirustusta, ohjelma pyytää sinua valitsemaan, millainen dokumentti kuvaa nimikettä.Katso: Tee nimikkeelle geometria.

Vertex G4:llä työskentely Flow'n yhteydessä: Vertex G4

(1) Valitse toiminto File > Avaa tai

Arkisto | Dokumentit Avaa tai
Avaa selain painamalla B-näppäintä. (B = Browser)

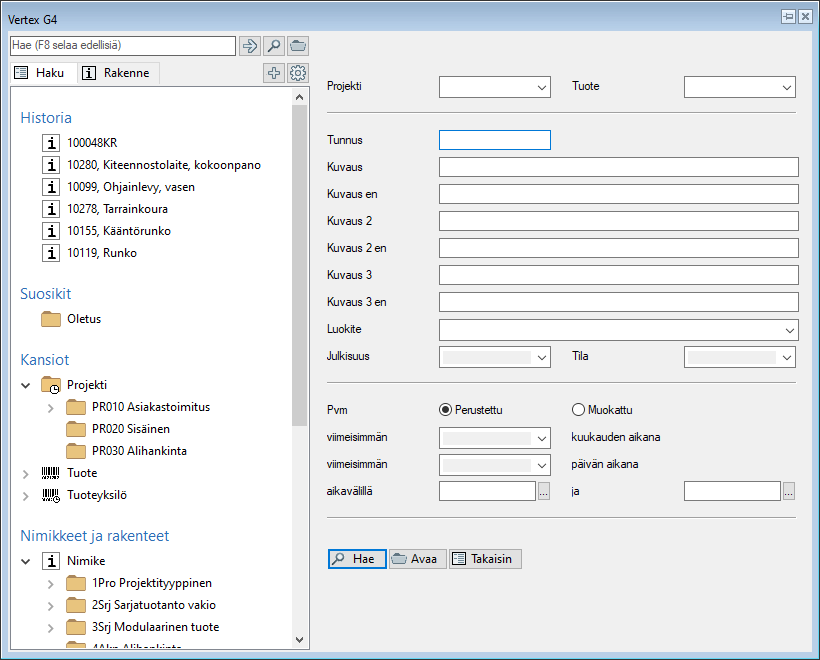

Ohjelma avaa G4:n ns. yleisselaimen, jonka avulla voit selata avattavaa objektia.

(2) Selaa ja valitse nimike.

(3) Avaa nimike ja siihen liittyvä malli tai piirustus kaksoisnapsauttamalla nimikettä tai

(4) Valitse Muokattavaksi.

Jos nimikkeen on varannut joku muu, voit avata dokumentin vain katseltavaksi.
Jos nimike on hyväksytty, Vertex G4 huomauttaa, että nimike on palautettava uudeksi revisioksi.

Avaa katseltavaksi

Vertex G4 ei estä mallin muokkaamista, vaikka avaisit sen katseltavaksi.

Mutta et voi palauttaa sitä vanhan mallin päälle.
Voit tallentaa katseltavana olevan nimikkeen (mallin/piirustuksen) uudeksi nimikkeeksi (malliksi/piirustukseksi) ja palauttaa sen Flow'hun toiminnolla File > Tallenna uudeksi.

Jos katseltavana olevaa nimikettä ei ole varattu, voit varata sen itsellesi toiminnolla File > Varaa Muokattavaksi.

Voit avata nimikkeen Vertex G4:ään myös Flow'n käyttöliittymästä.

(1) Valitse nimike, johon liittyy malli.

(2) Valitse toiminto Nimike > Varaa ja Avaa.

Toiminto käynnistää tarvittaessa Vertex G4:n (Ohjelman pitää olla asennettuna koneellesi).
G4 avaa keskusteluikkunan Avaustapa.

(3) Valitse Muokattavaksi tai Katseltavaksi.

Tallenna suunnittelun kestäessä aina välillä malli tai piirustus toiminnollaFile > Tallenna tai Näppäinpikatoiminnalla Ctrl ja S taiValitse pikatyökaluriviltä
Voit lopettaa työskentelyn Vertex G4:llä ilman, että palautat nimikkeen ja siihen liittyvät dokumentit Flow'hun, jolloin ne ovat tallessa Vertex G4:n paikallisarkistossa.Tällöin voit jatkaa geometrian suunnittelua myös ilman pääsyä tietoverkkoon.
