Yleistä
Voit käyttää nimikerakenteita nimikkeiden ja dokumenttien hakemiseen kahdella tavalla
-
Selvitä missä rakenteessa tätä nimikettä on käytetty.
-
Selvitä mitä nimikkeitä ja dokumentteja tämän nimikkeen rakenteessa on.

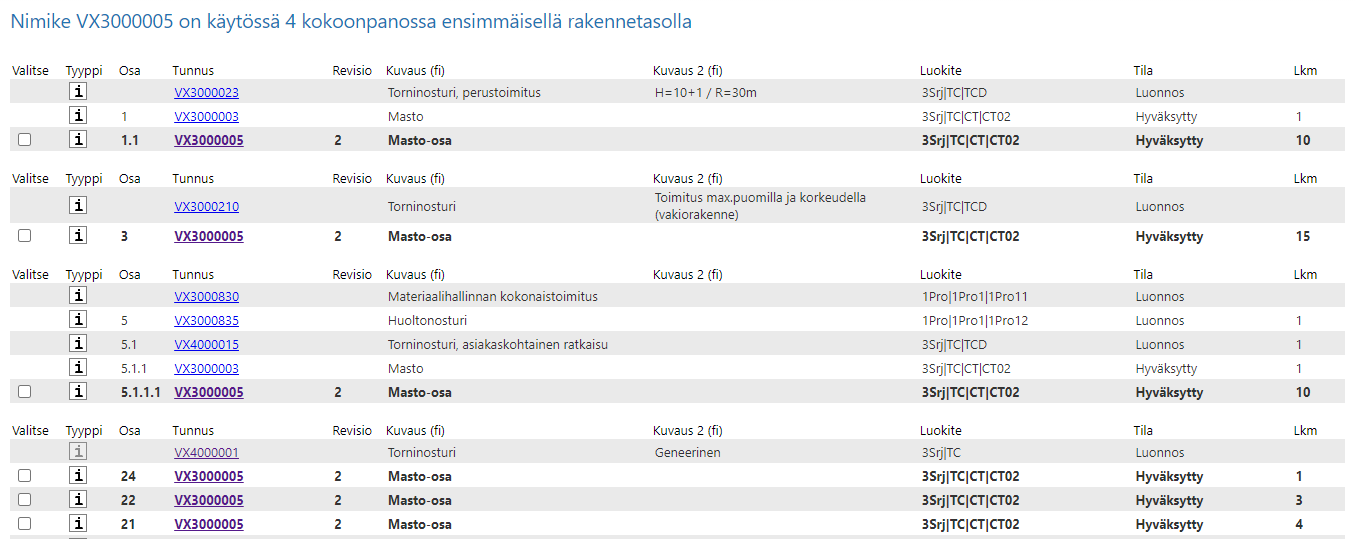

Missä tätä nimikettä on käytetty
Voit selvittääm missä kaikissa nimikerakenteissa (l. tuoterakenteissa) valitsemasi nimike on käytössä.
Valitse toiminto Työkalut > Missä käytössä.
-
Katso tarkemmin Missä käytössä -toiminto.

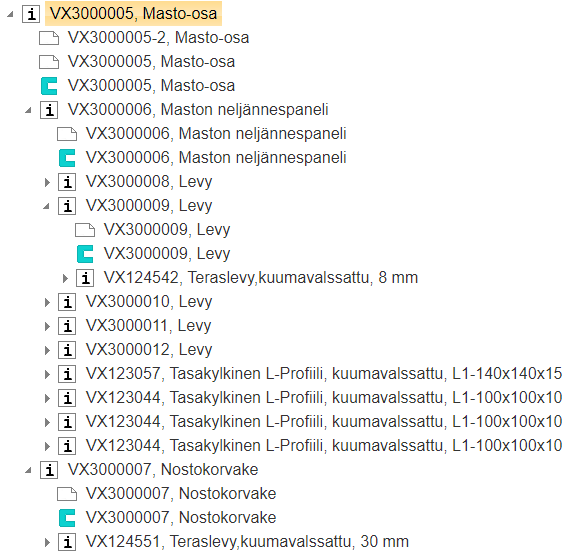

Selaa nimikkeen rakennepuuta
Nimikkeen rakenteen ja rakenteeseen liittyvät dokumentit (mallit ja piirustukset) voit selvittää selailemalla nimikerakennetta.
(1) Avaa nimikkeen kortti
(2) Valitse Rakenne-välilehti
(3) Avaa rakenteessa oleva haara valitsemalla
-
Flow näyttää nimikkeeseen liittyvän piirustuksen, mallin ja rakenteessa olevan nimikkeen, jos nimikkeeseen sellaisia liittyy.
(4) Sulje tarvittaessa rakenteessa oleva haara valitsemalla
(5) Valitse tarvittaessa puusta liittyvä objekti, jolloin sen objektikortti avautuu.
