Aseta nimikkeelle piirustuksen esikatselukuva

Yleistä

Normaalisti nimikkeeseen liittyvän mallin esikatselukuva näkyy myös nimikkeen esikatselukuvana.

Voit asettaa nimikkeen esikatselukuvaksi siihen liittyvän piirustuksen esikatselukuvan.

• Tämä on hyödyllinen ominaisuus esimerkiksi silloin, kun piirustuksen mitat kertovat nimikkeestä enemmän kuin mallin esikatselukuva.

Voit asettaa piirustuksen nimikkeen esikatselukuvaksi joko vain poikkeustapauksissa (1) tai oletuksena (2).

Ominaisuuden käyttöönotto

Käyttäjällä on oltava oikeus muokata objektikortteja, eli hänen täytyy kuulua ryhmään System administrator.

Tapaus 1: Piirustuksen esikatselukuva nimikkeellä poikkeustapauksissa

(1) Valitse Arkisto-välilehti

(2) Valitse Nimikkeet ja Rakenteet > Nimike.

(3) Valitse tilannekohtainen toiminto Muokkaa objektikorttia.

Oletuksena nimikkeen esikatselukuva käytetään mallin esikatselukuvaa, mutta nimikekohtaisesti voidaan nimikkeelle valita piirustuksen esikatselukuva

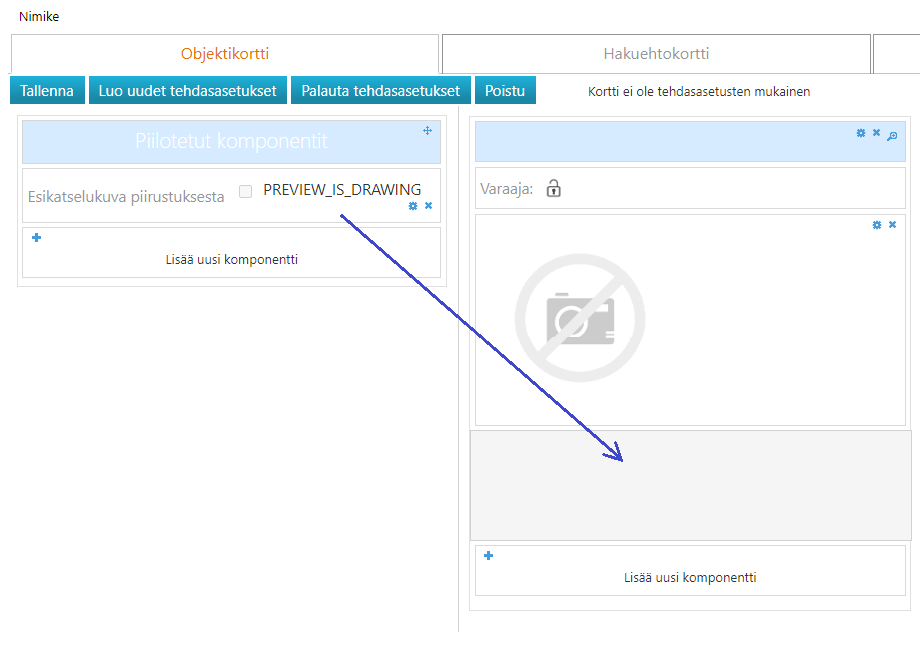

(4) Raahaa nimikekortin muokkaussivulla PREVIEW_IS_DRAWING-komponentti esikatselukuvan alle

(5) Tallenna muokkaussivu.

Jos nimikkeeseen liittyy useampi piirustus, valitaan nimikkeen esikatselukuvaksi yksi niistä satunnaisesti.

Tapaus 2: Piirustuksen esikatselukuva oletuksena nimikkeellä

Oletuksena nimikkeen esikatselukuva käytetään piirustuksen esikatselukuvaa, mutta nimikekohtaisesti voidaan nimikkeelle valita mallin esikatselukuva.

(1) Valitse Portaali

(2) Valitse System Administations > Miscellaneous > System Settings.

(3) Etsi avainsana item.preview.image.from.drawing

• Kirjoita Name-kenttään esim. item.pre
• ja valitse toiminto Filter

(4) Valitse avainsana item.preview.image.from.drawing

(5) Kirjoita kenttään Property value uusi arvo: true

(6) Tallenna muutokset valitsemalla Save.

(7) Poistu portaalista valitsemalla toiminto

(8) Valitse Arkisto-välilehti

(9) Valitse Nimikkeet ja Rakenteet > Nimike.

(10) Valitse tilannekohtainen toiminto Muokkaa objektikorttia.

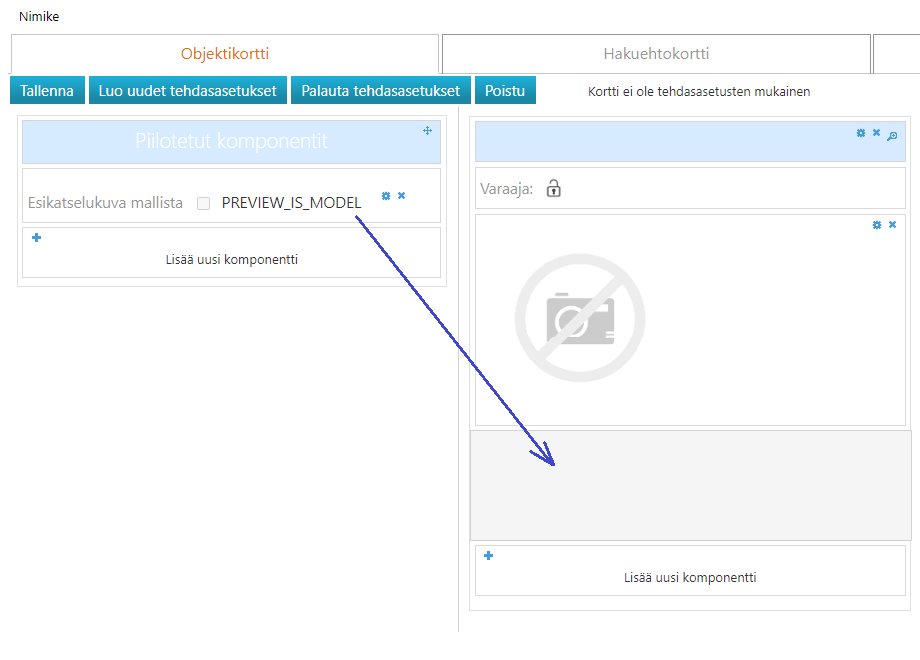

(11) Raahaa nimikekortin muokkaussivulla PREVIEW_IS_MODEL-komponentti esikatselukuvan alle

(12) Tallenna muokkaussivu.

Valitse asetuksista poikkeava esikatselukuva

Tapaus 1: Valitse piirustuksen esikatselukuva mallin esikatselukuvan sijaan

• Nimikkeen esikatselukuvana on oletuksena mallin esikatselukuva.

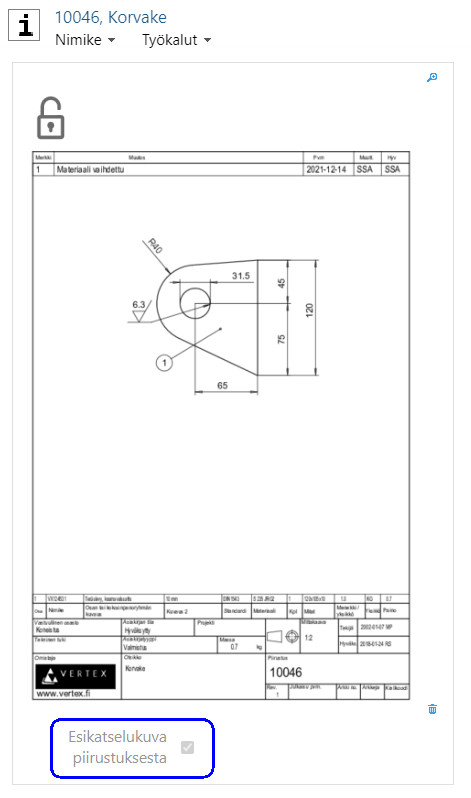

Valitse nimikkeen esikatselulohkossa Esikatselu piirustuksesta.

Tapaus 2: Valitse mallin esikatselukuva piirustuksen esikatselukuvan sijaan

• Nimikkeen esikatselukuvana on oletuksena piirustuksen esikatselukuva.

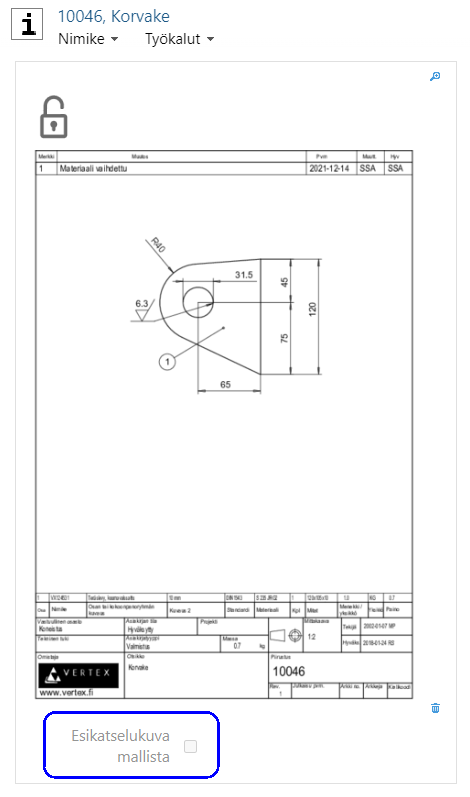

Valitse nimikkeen esikatselulohkossa Esikatselu mallista.
