Jatka muotoa, joka olisi voinut syntyä pyyhkäisemällä
Yleiskuvaus ja vaatimukset
- Voit jatkaa pintaa, joka on voinut syntyä pyyhkäisemällä tai on matemaattisen kartion päätypinta. (Vertex ID: MEC-5431)
- Eli valitun pinnan pitää olla tasopinta.
- Pinta ei saa olla spline-pintoihin rajoittuva päätypinta. Tällaiseen kartiota muistuttavan muodon päätypinnan jatkamiseen voit käyttää toimintoa Pintojen offset tai Siirrä pintoja.
Käyttökohteet
- Mallin jonkin piirteen (yksityiskohdan) pituuden kasvattaminen tai lyhentäminen tai jopa ao. piirteen poisto kun kappaleessa ei ole historiaa, jota muokkaamalla tarvittavat muutokset voisi tehdä. (Voi toki käyttää myös G4:llä mallinnettuun kappaleeseen, jossa on historia mukana).
![](../__attachments/34490765/JatkaPintoja.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Osa > Pinnat > Jatka pintoja.
Lisäys
- Käynnistä toiminto: Osa > Pinnat > Jatka pintoja.
- Valitse pinta, jota haluat jatkaa ja anna lukuarvo.
- Pintaa voidaan jatkaa ulospäin (ainetta tulee lisää) tai sisäänpäin (ainetta poistuu).

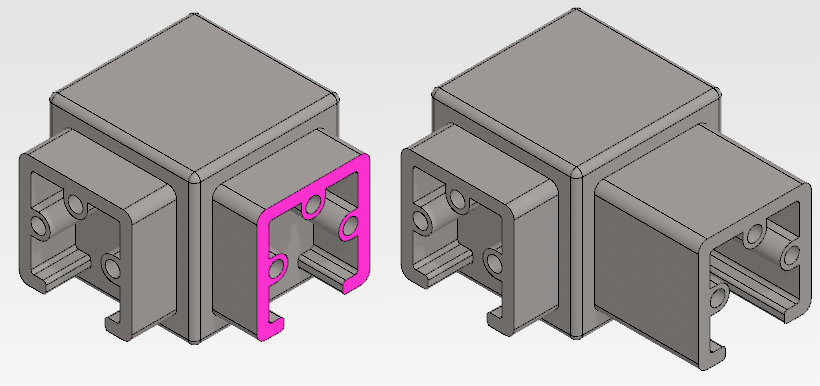

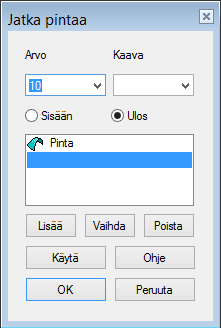

![](../__attachments/34490765/JatkaPintaa.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Muokkaus
Pinnan jatkaminen menee historiaan, joten piirrettä muokkaamalla, voit:
- Vaikuttaa jatkamispituuteen.
- Vaihtaa suuntaa.
- Vaihtaa pinnan toiseen pintaan.
Poisto
Voit poistaa pinnan jatkeen, poistamalla ao. piirteen piirrepuusta.
Esimerkkejä
Piirteen "poisto" jatkamalla
Pintaa on jatkettu sisäänpäin riittävän suurella mitalla, siten että piirre näyttäisi poistuneen.
- "Riittävän suuri mitta" saa olla suurempi, kuin pinnan etäisyys peruskappaleen pinnasta. Toiminto ei "koverra" koloa kappaleeseen eikä venytä pintaa kappaleen toiselle puolelle.

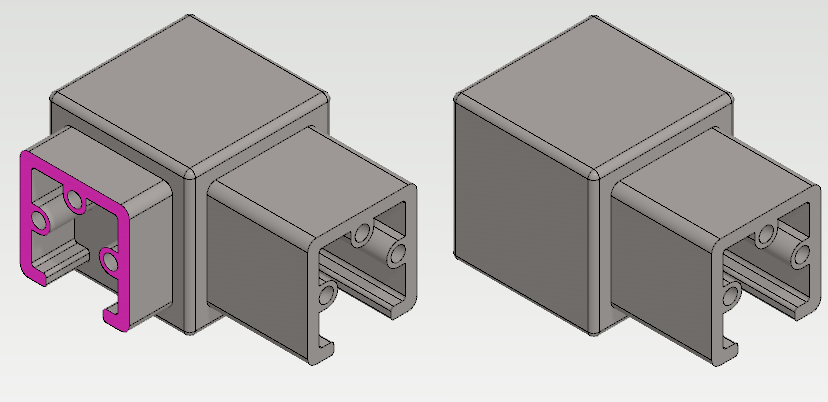

![](../__attachments/34490765/PinnanJatkaminen2.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Rajallinen jatkaminen
Spiraalimaista putkea on jatkettu.
- Jatkaminen onnistuu "vähän" kerrallaan. Kokeilemalla löytyy oikea arvo.
- Vasemmalla olevan putken spiraalin korkeus on 200 ja halkaisija 120 (ja poikkileikkauksen halkaisija on 20 mm).
- Jatkaminen onnistui arvolla 95 mm, mutta 100mm arvolla putki lyheni.
- Putkea voi kuitenkin jatkaa uudelleen.

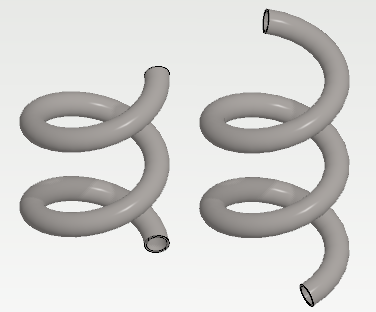

![](../__attachments/34490765/PinnanJatkaminen3.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Kartion jatkaminen
- Pinnan jatkaminen säilyttää kartiomaisuuden.
- Alla olevan kappaleen "jalusta" kasvaa positiivisella arvolla ja madaltuu negatiivisella arvolla.

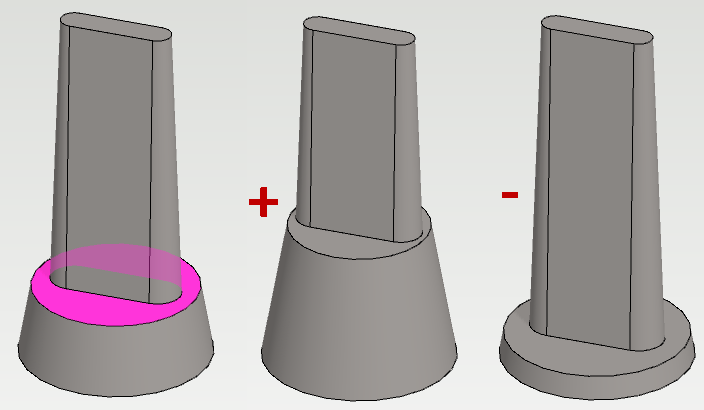

![](../__attachments/34490765/PinnanJatkaminen5.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Lataa tästä malli (SMTK2.vxz), jolla voit harjoitella kartion jatkamista
Päästöön rajautuva pinta
- Päästöpintoihin rajautuvaa pintaa voi jatkaa.
- Alla olevan kappaleen "kuoppa" syvenee positiivisella arvolla ja madaltuu negatiivisella arvolla.

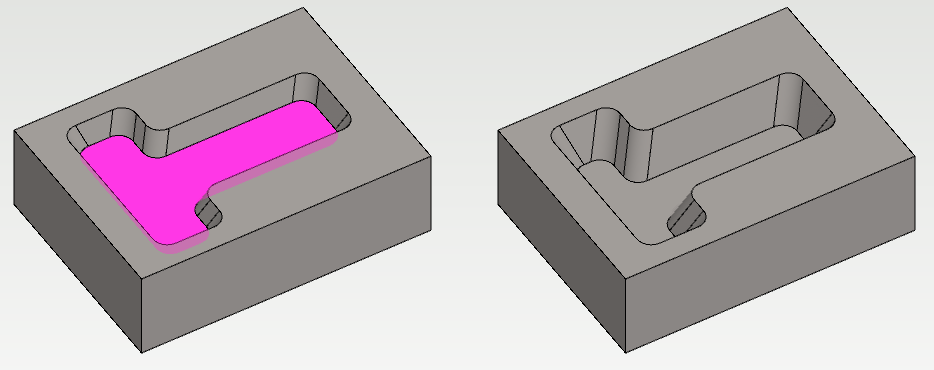

![](../__attachments/34490765/PinnanJatkaminen6.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Lataa tästä malli (SMTK3B.vxz), jossa kolon syvyyttä on muutettu pintojen jatkamisella.
Spline-pinnan jatkaminen ei onnistu
- Alla olevan pinnan jatkaminen ei onnistu toiminnolla Jatka pintoja.
- Käytä tähän toimintoa Pintojen offset tai Siirrä pintoja.

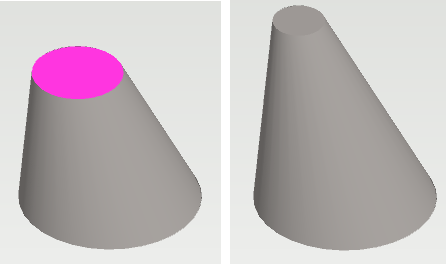

![](../__attachments/34490765/PinnanSiirto2.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
